Shapeoko设备配套Z-plus吸尘吸附结构

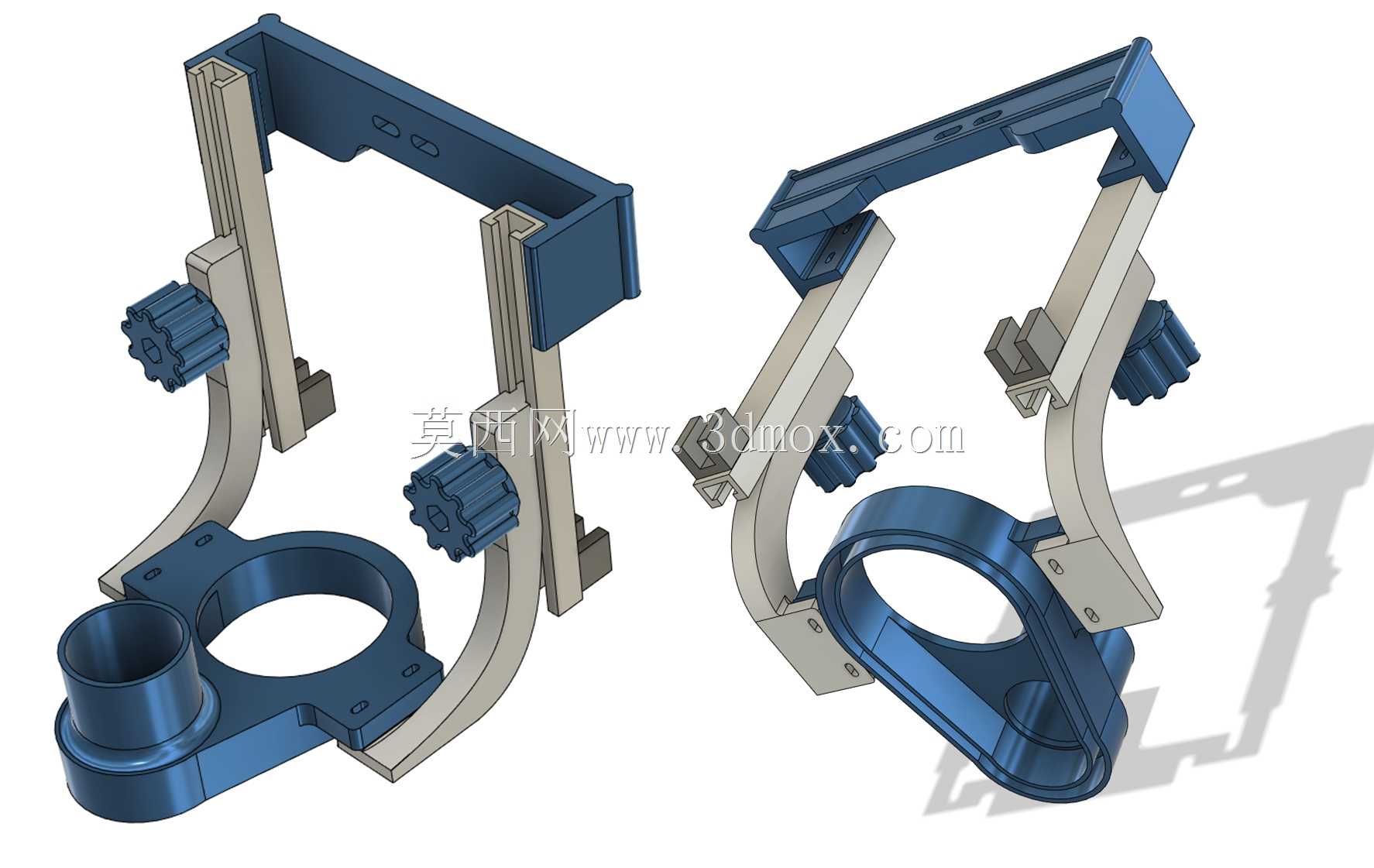

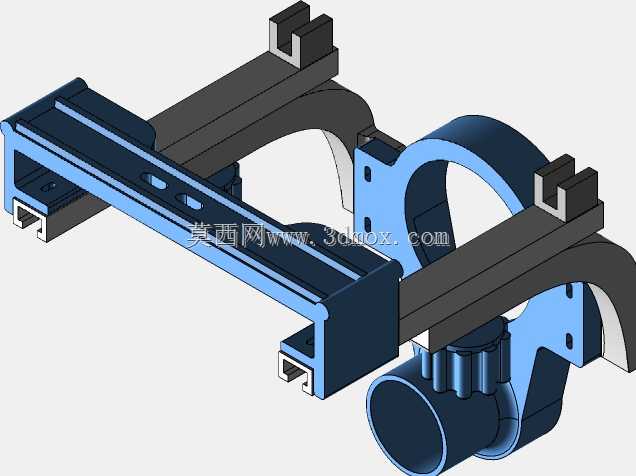

　　在小型数控雕刻加工作业场景中，切削过程产生的木屑、塑料切屑、金属细屑如果不能及时收集，一方面会堆积在工作台面影响工件定位精度，另一方面细屑飘散会侵入设备导轨、传动丝杆的运动副间隙，长期积累会加剧运动部件磨损，缩短设备维护周期，同时悬浮的细屑也会对作业区域的空气环境造成影响，因此适配雕刻机主轴区域的近距离吸尘吸附结构，是小型数控设备改造升级中非常实用的功能部件。这套适配Shapeoko设备的Z-plus吸尘吸附结构，在设计时优先考虑了安装适配性与吸尘覆盖范围的平衡，整体结构围绕主轴安装位做环形布局，吸尘腔的开口边缘距离刀具切削点的垂直距离控制在15-25mm区间，既不会因为距离过近干涉刀具走刀路径，

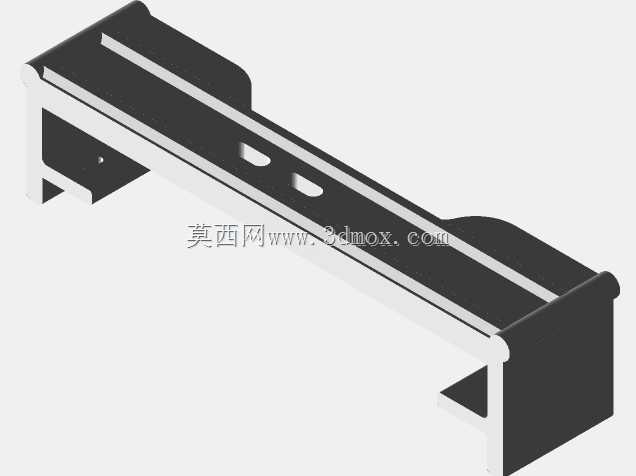

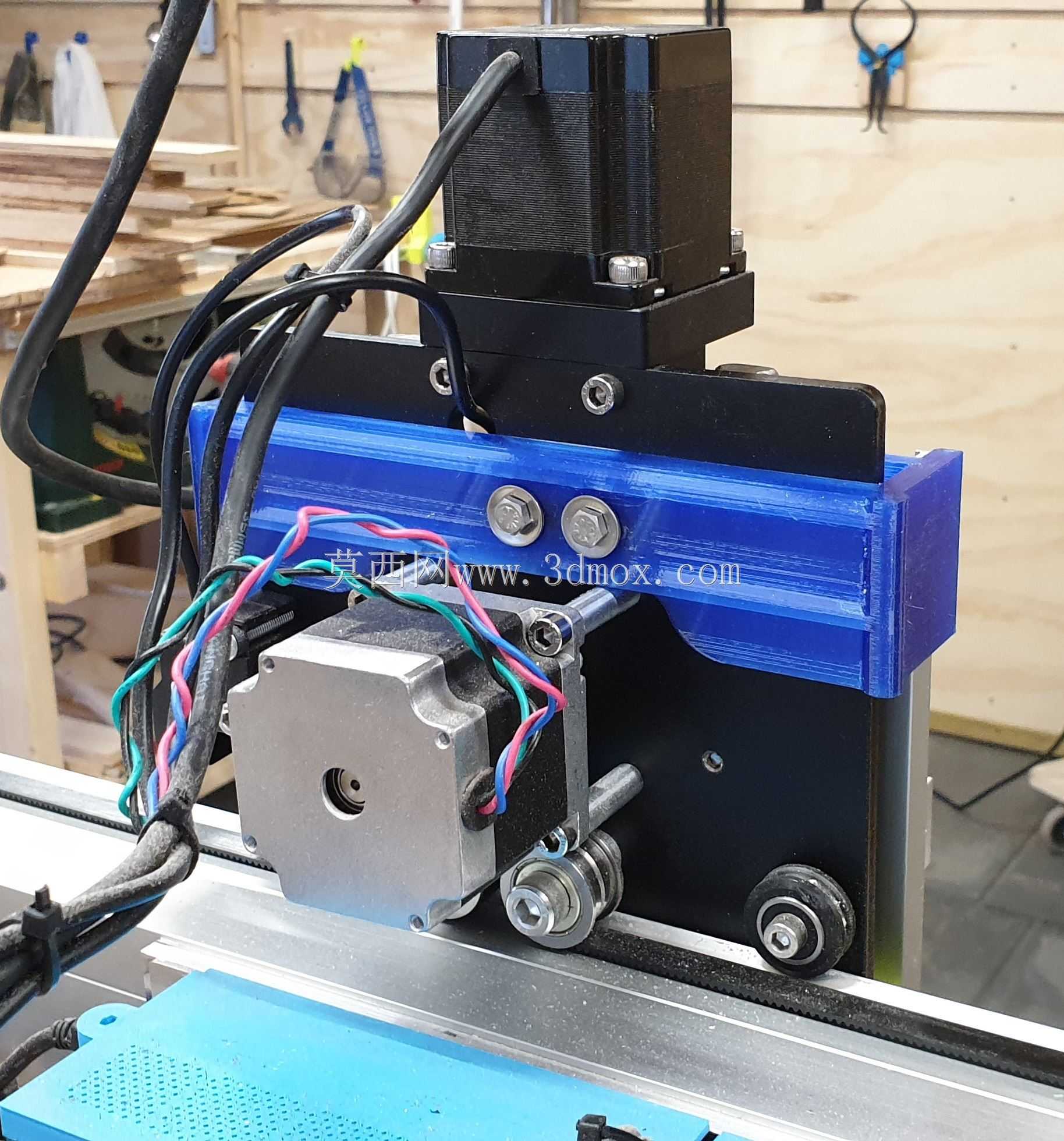

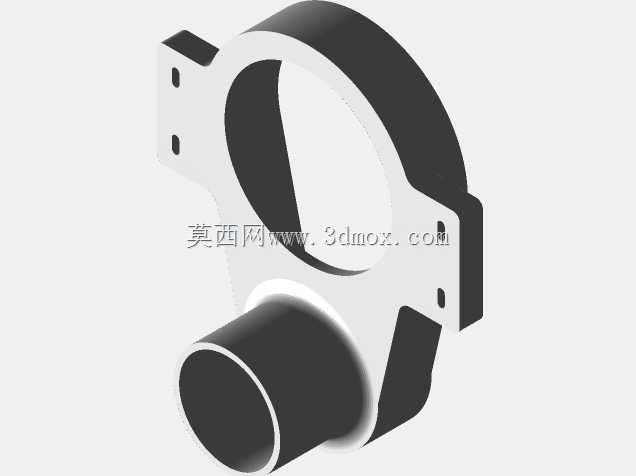

　　也不会因为距离过远导致吸尘气流流速不足，无法有效捕捉切削产生的飞散切屑。结构的安装接口完全匹配Shapeoko设备Z轴滑台的原有安装孔位，不需要对设备原有结构做钻孔、切割等二次改造，安装时只需要将结构的连接法兰对准Z轴滑台的对应安装位，使用标准内六角螺丝紧固即可完成固定，整体安装边界不会超出Z轴滑台的原有外轮廓，不会在设备运行过程中与工作台面的夹具、工件发生碰撞干涉。从功能特性来看，这套结构同时具备切屑吸附与工件辅助固定的双重作用，吸尘腔内部做了平滑的导流曲面设计，没有直角死角，避免长纤维切屑在腔体内堆积造成管路堵塞，接口部分适配行业通用的32mm外径工业吸尘管，可以直接对接大多数小型工业集尘器的管路接口，不需要额外做转接头适配。

　　在吸盘结构的设计上，接触工件的边缘采用了软性耐磨材质，当Z轴下行到加工位置时，吸盘边缘可以轻微贴合工件表面，在吸尘气流的作用下形成局部负压区域，对于厚度较薄的板材类工件，可以起到辅助压紧的作用，减少加工过程中薄板的振动颤刀问题，提升切削表面的加工质量。设计过程中针对不同加工场景做了结构优化，当进行木材、塑料等非金属切削加工时，较大的吸尘风量可以快速带走大部分切屑，避免切屑被刀具二次切削刮花已加工表面；当进行软金属比如铝件的精细雕刻时，局部负压的吸附作用可以稳定薄型工件，减少装夹需要的压板数量，扩大单次加工的有效作业面积。结构的壁厚设计兼顾了强度与轻量化需求，整体重量控制在300g以内，不会给Z轴滑台的伺服驱动带来额外的负载负担，

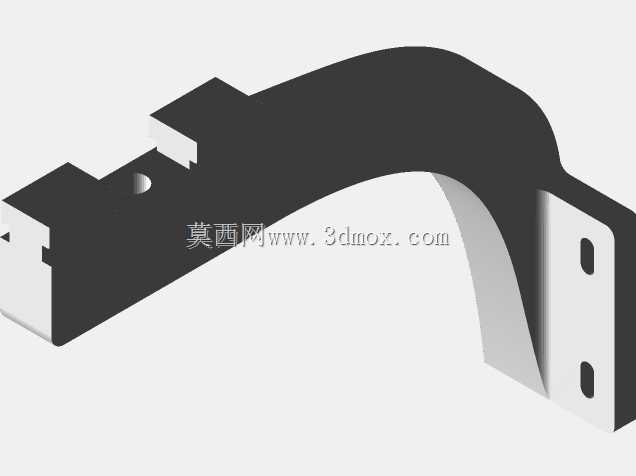

　　不会影响Z轴的快速移动响应速度与定位精度。吸尘腔的侧面做了快拆式的卡扣设计，当需要清理腔体内堆积的少量切屑时，不需要拆卸整个结构的安装螺丝，只需要拨开卡扣就可以取下腔体底壳进行清理，日常维护操作非常便捷。针对Shapeoko设备常见的加工行程范围，这套吸尘结构的横向外轮廓直径控制在80mm，在加工轮廓边缘时，结构不会与工件的立壁、台钳夹具发生干涉，可以覆盖设备全行程范围内的加工点位，不会出现靠近工作台边缘位置无法下刀的问题。气流通道的设计上做了等截面优化，从吸尘口到管路接口的整个通道截面积保持一致，避免局部截面突变造成的气流阻力损失，保证吸尘口位置有足够的气流流速捕捉飞散的切屑，实际测试中，当配套集尘器的风量达到150m³/h时，切削产生的95%以上的切屑都可以被直接吸走，工作台面的切屑残留量大幅降低，加工完成后的台面清理工作量可以减少八成以上。结构的安装高度可以根据加工刀具的长度做适应性调整，连接法兰上设计了长条形的调节孔位，可以根据装夹的不同长度刀具，调整吸盘结构的上下位置，保证吸盘边缘与工件表面的距离始终处于最优区间，适配不同长度的立铣刀、雕刻刀等常用加工刀具。
