适配Nextion2.4英寸屏的嵌入式安装外壳

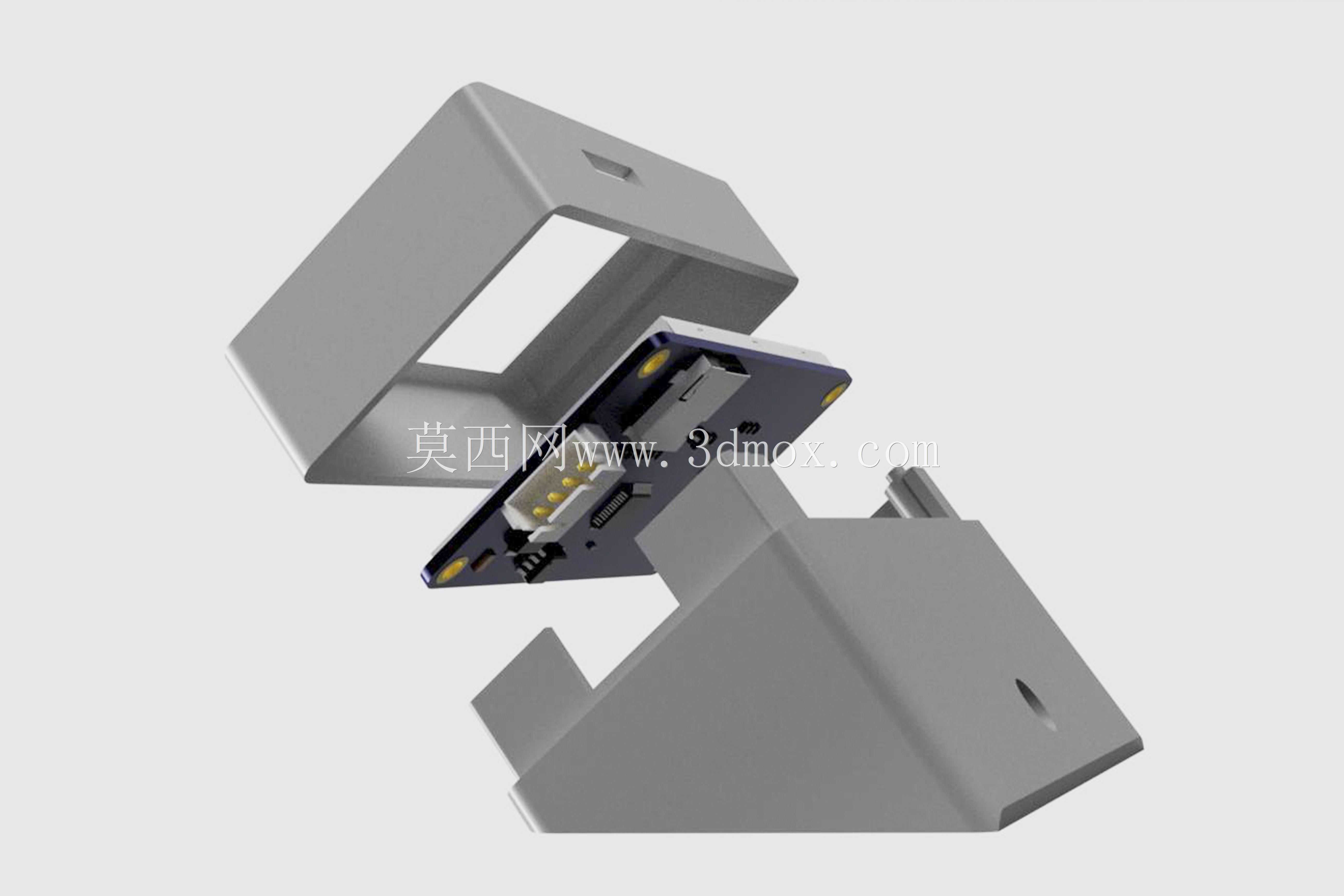

　　这款外壳是专门针对Nextion 2.4英寸串口屏设计的嵌入式安装结构件，主要面向小型人机交互界面的设备集成场景，常见于桌面级小型控制终端、DIY电子项目、小型自动化设备的本地操作面板、3D打印机的拓展操作屏、桌面小型测试仪器的显示端配套使用，能够为裸露的屏幕电路板提供物理防护，同时规整布线，避免安装使用过程中电路板磕碰、积灰或是接线拉扯导致的焊点脱落问题。从结构设计思路来看，整个壳体采用无支撑可打印的结构布局，所有外露边角都做了R1.5的圆角过渡，既避免3D打印过程中出现尖角翘边的问题，也能防止安装使用时锐边划伤操作人员。壳体的屏幕安装位预留了0.2mm的装配公差，刚好可以卡入Nextion 2.4英寸屏幕的PCB边框，

　　不需要额外螺丝固定，依靠卡扣的过盈配合就能实现屏幕的稳固安装，拆装维护时只需要从背面轻推就能取出屏幕，不需要拆解整个设备的面板结构。壳体的出线位置做了斜向的布线导向槽，能够将屏幕的串口接线、电源线顺着槽位引导到设备内部，避免线材弯折角度过大导致的线芯断裂，同时槽位的宽度刚好适配常用的4P杜邦线，不会出现线材晃动松脱的情况。考虑到不同用户的安装场景差异，壳体的法兰安装边做了两种安装孔位预留，一种是适配M2自攻螺丝的沉头孔，适合直接固定在3D打印的设备框架上，另一种是预留的背胶粘贴位，适合不想在面板上打孔的临时安装场景，粘贴位的表面做了细微的网格纹路，能够提升泡棉胶的附着强度，避免长期使用后壳体脱落。在打印适配性上，

　　整个壳体的壁厚统一设置为2mm，既能够保证足够的结构强度，安装屏幕后不会出现壳体形变，也能控制打印耗材的用量，常规PLA耗材打印即可满足使用需求，如果是用于工业环境的设备配套，可以选择PETG耗材打印，提升壳体的耐温与抗冲击性能。壳体的正面屏幕视窗尺寸刚好匹配屏幕的显示区域，不会遮挡屏幕的显示内容，视窗边缘做了0.5mm的下沉台阶，能够避免屏幕表面和安装面板直接摩擦刮花，同时如果需要加装透明保护片，也可以直接将亚克力片卡在下沉台阶位置，不需要额外粘接固定。从安装边界尺寸来看，壳体整体嵌入深度为12mm，只要设备面板后方预留15mm的安装空间就可以顺利装入，不会和设备内部的其他电路板、结构件产生干涉，

　　法兰边的外轮廓尺寸为82mm56mm，面板开孔只需要按照72mm46mm的尺寸加工，就可以将壳体顺利嵌入，法兰边能够遮盖开孔的加工毛边，对面板开孔的加工精度要求不高，普通手工开孔也能实现规整的安装效果。针对双色外观的需求，壳体的表层装饰圈和主体结构采用分体式定位设计，打印到指定层高时可以直接更换耗材实现双色效果，不需要双色打印机也能做出分色外观，装饰圈和主体之间采用定位柱配合，安装后不会出现错位偏移的问题。壳体的背面做了均匀的加强筋布局，筋条高度1.5mm，厚度1mm，既能够提升壳体的整体刚性，拧紧安装螺丝时不会出现壳体开裂的问题，也不会过多增加打印耗时与耗材用量，筋条的排布避开了屏幕电路板上的元件凸起位置，装入屏幕后电路板和壳体内壁之间留有0.8mm的间隙，不会挤压电路板上的电容、芯片等元件，避免出现元件虚焊或是短路的问题。在实际使用场景中，这款外壳既可以用于个人DIY项目的屏幕防护，也可以用于小批量定制设备的人机界面配套，不需要开模制作塑料壳体，直接通过3D打印就可以快速制作出适配的结构件，大幅缩短小批量设备的研发制作周期，同时结构上充分考虑了3D打印的工艺特性，不需要添加支撑结构，打印完成后只需要简单去除毛边就可以直接装配使用，不需要后续的打磨、涂漆等后处理工序，只要按照合适的打印参数制作，就能获得光滑规整的外观效果。
