Nema17规格步进电机L型立式安装支座

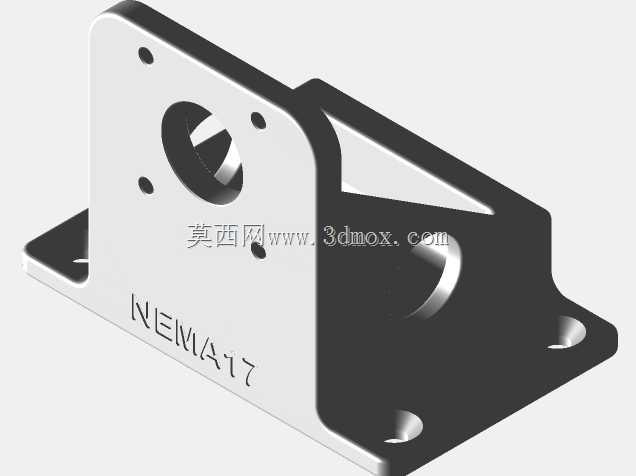

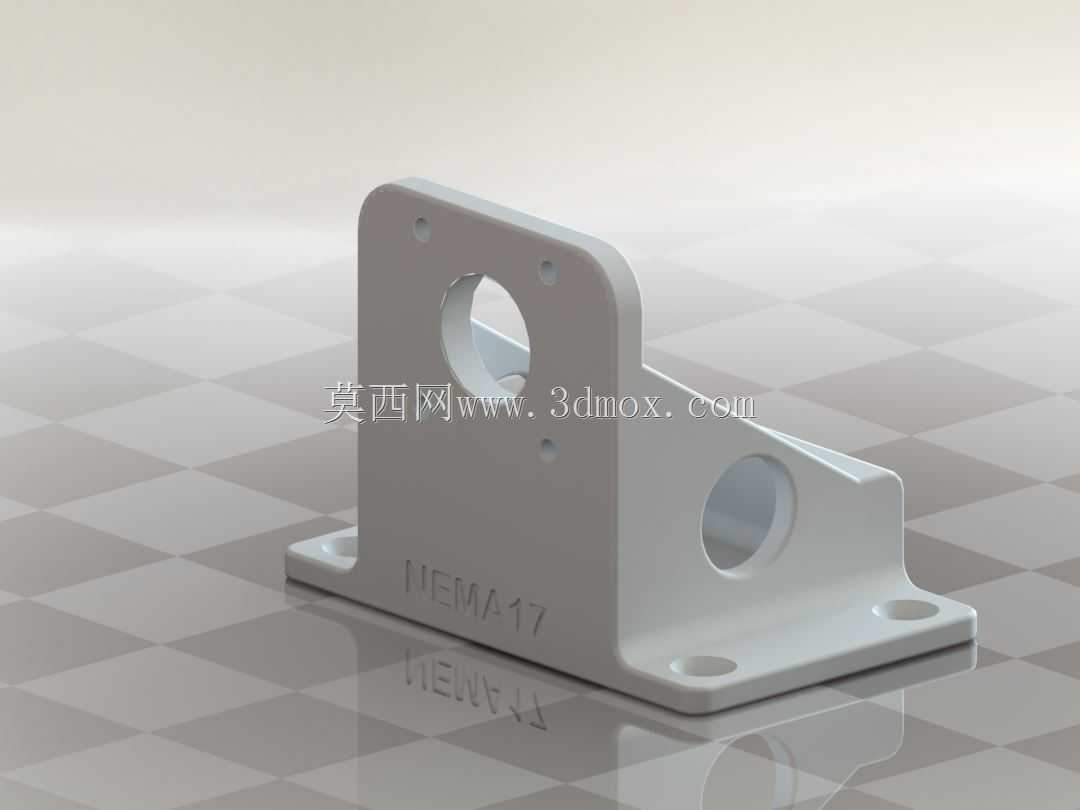

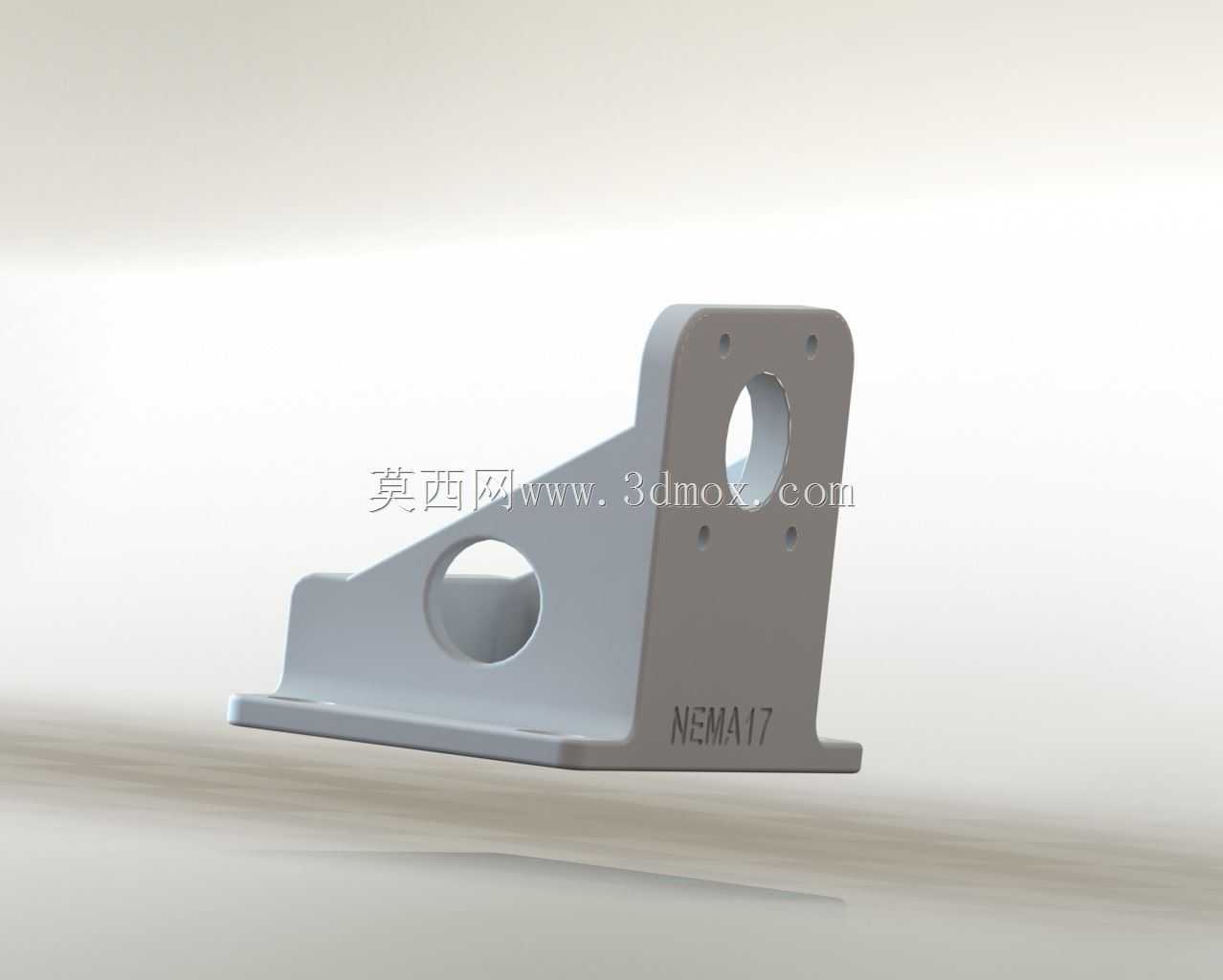

　　这款Nema17规格步进电机安装支座，是小型自动化执行机构搭建过程中常用的结构固定件，主要面向桌面级数控设备、小型3D打印机构、实验室非标传动装置、DIY运动模组等场景的电机固定需求，解决42系列步进电机安装时的定位精度、支撑刚性与空间适配问题。从结构设计逻辑来看，支座采用L型一体式折弯加强结构，垂直安装面预留了与Nema17步进电机端盖完全匹配的安装孔位，中心大尺寸通孔用于避让电机输出轴端与联轴器的连接空间，避免电机轴转动时与支座本体发生剐蹭干涉，垂直面侧边的三角加强筋结构，能够抵消电机运转时产生的径向扭矩，防止长期负载下安装面出现形变偏移，保障电机输出轴与传动机构的同轴度。底部安装法兰面设置了两个长圆形安装沉孔，

　　可在安装时实现小范围的位置微调，降低底座加工孔位的公差匹配难度，沉孔设计能够让固定螺栓的头部完全没入支座平面内，保证支座与安装基板贴合紧密无凸起间隙，避免安装后出现整体翘曲问题。从实际使用场景出发，这类支座常被用在小型皮带滑台的端部动力端固定、丝杠传动模组的电机侧支撑、小型点胶设备的送料机构动力安装位，相比平板式直连安装结构，L型立式支座能够将电机的安装方向从水平转为垂直，大幅缩减传动机构的轴向占用空间，让整体设备的结构布局更加紧凑。设计过程中充分考虑了3D打印与机加工两种加工方式的工艺适配性，所有转角位置均设置了合理的工艺圆角，避免应力集中问题，壁厚取值兼顾了轻量化需求与结构刚性，采用PLA、PETG等常见3D打印材料制作时，

　　即可满足常规小负载传动场景的支撑需求，若采用铝合金材质CNC加工，则可适配更高转速、更大负载的工业级小型传动设备使用。安装边界方面，垂直安装面的孔位间距严格遵循Nema17步进电机的31mm标准安装孔距，适配所有法兰尺寸为42mm的42系列步进电机，底部安装面的孔位间距预留了通用铝型材的槽位适配尺寸，可直接安装在2020、3030等常规规格的工业铝型材框架上，无需额外加工转接板。支座本体上预留的标识刻印位，可在批量生产时标注型号规格，方便装配过程中的零件识别与分类管理，侧面的辅助通孔既可以作为走线通道，也可用于安装限位开关触发片、传感器支架等附属配件，拓展支座的附加功能。在实际选型使用时，

　　需要注意匹配电机的输出轴长度与支座中心通孔的深度，确保联轴器安装后不会与支座内壁发生碰撞，若用于垂直负载传动场景，可在加强筋位置额外增加三角支撑片，进一步提升支座的抗形变能力，避免电机运转过程中出现共振抖动，影响传动精度。
