万向磁性百分表测量支架结构

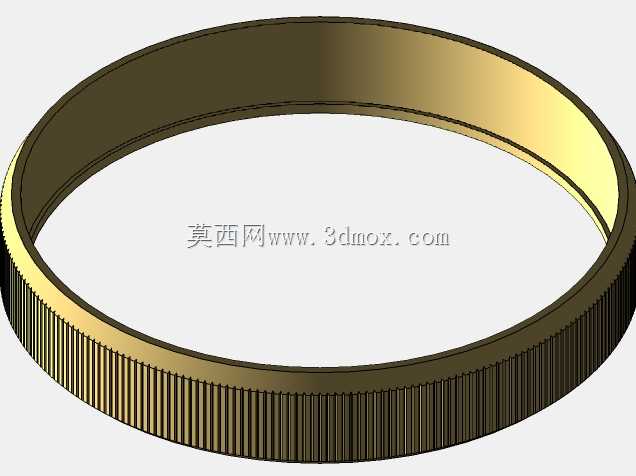

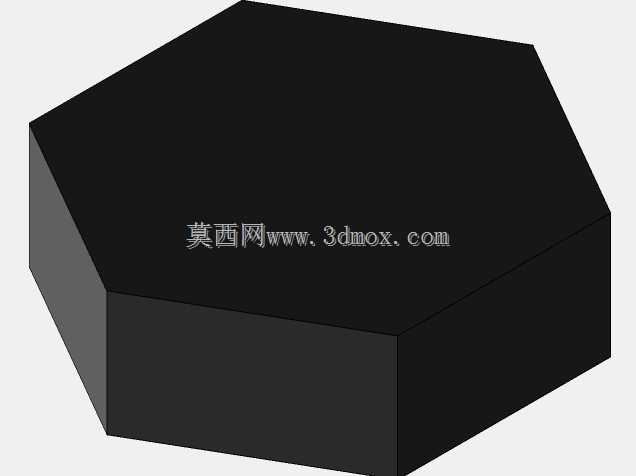

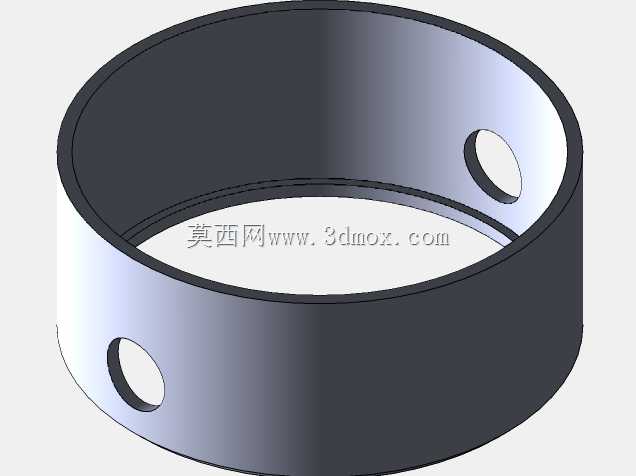

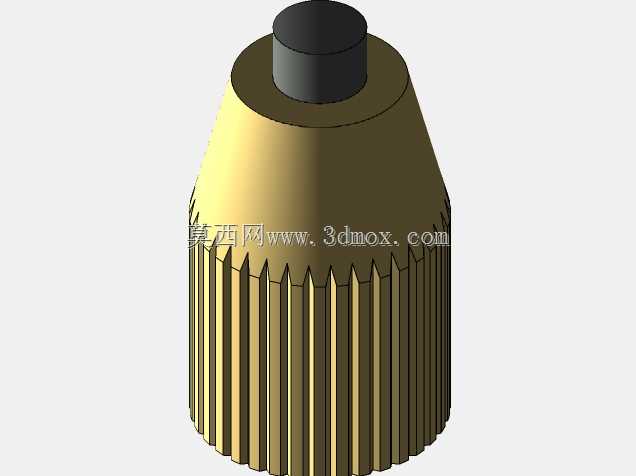

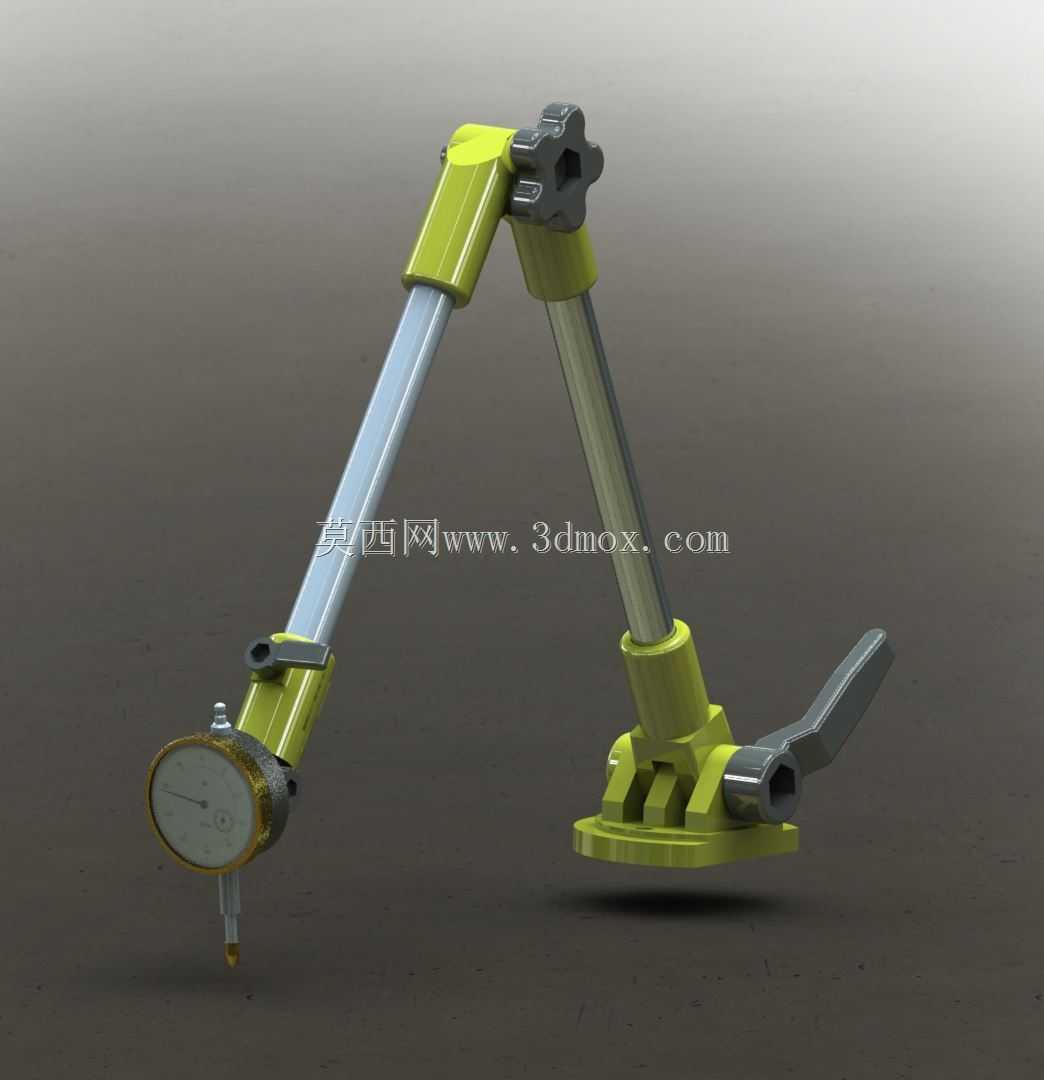

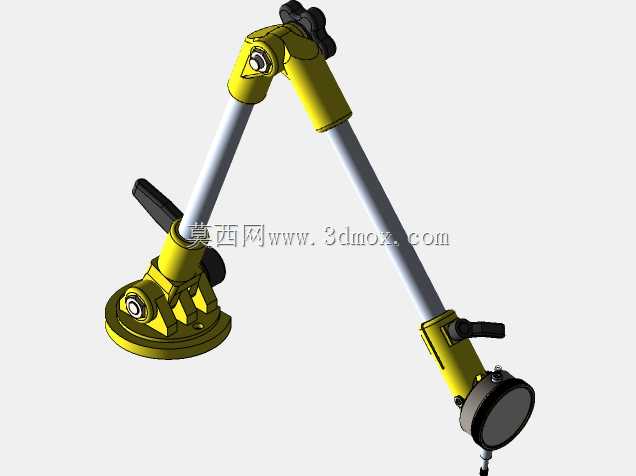

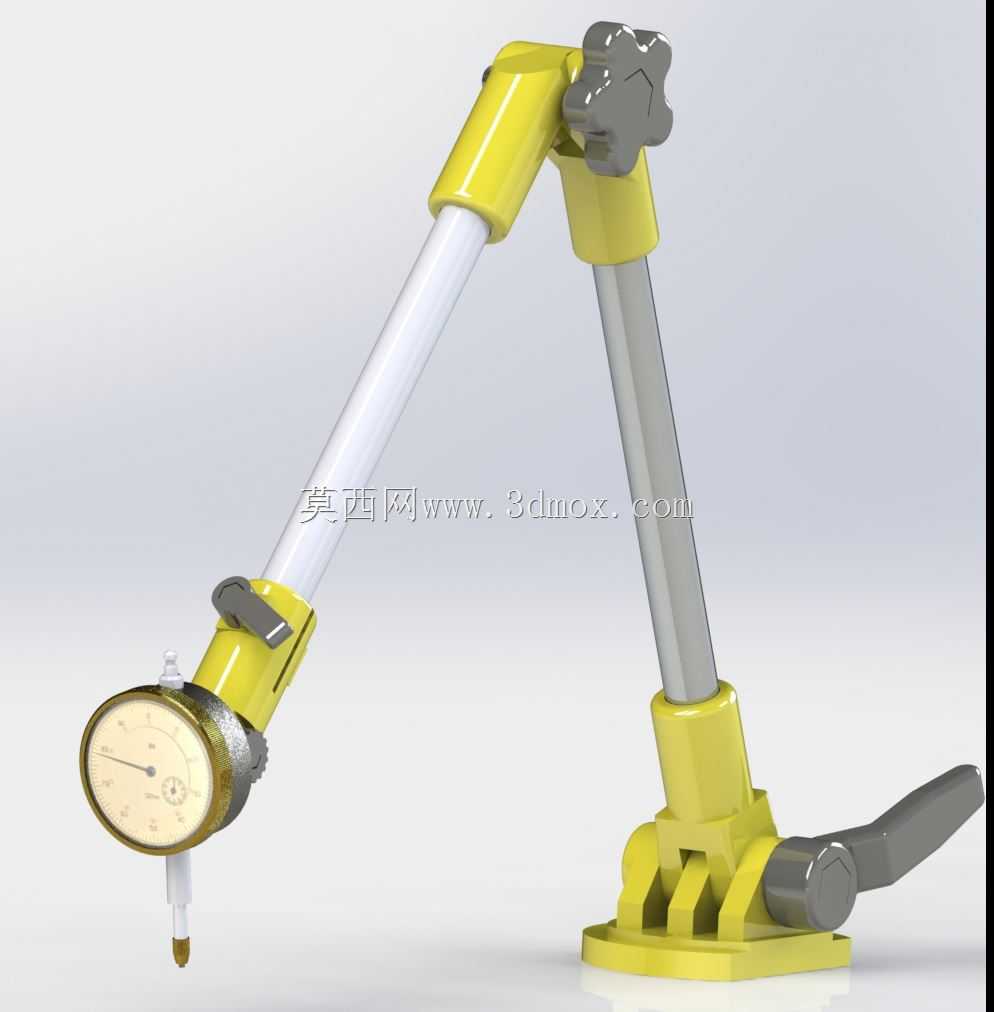

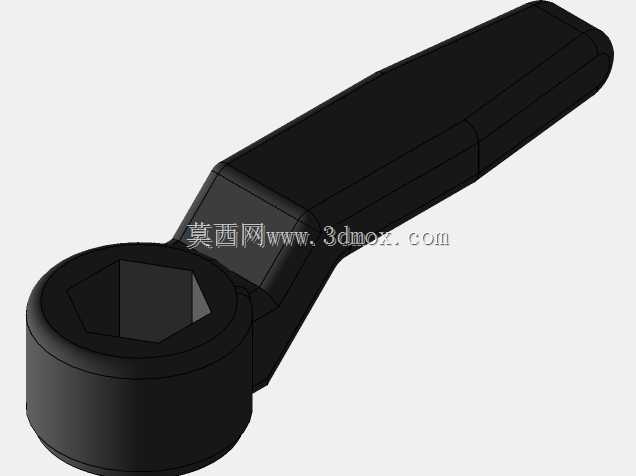

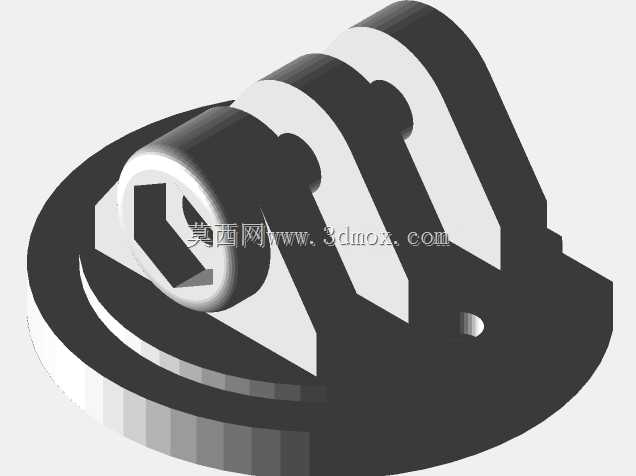

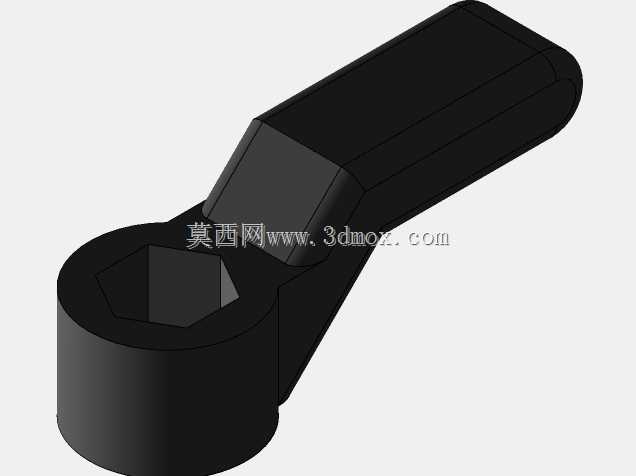

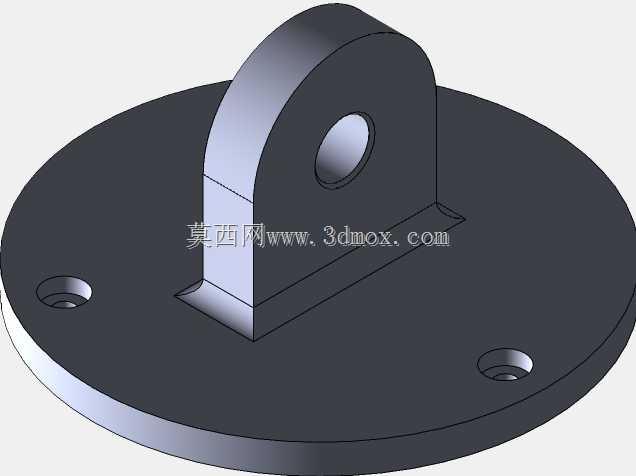

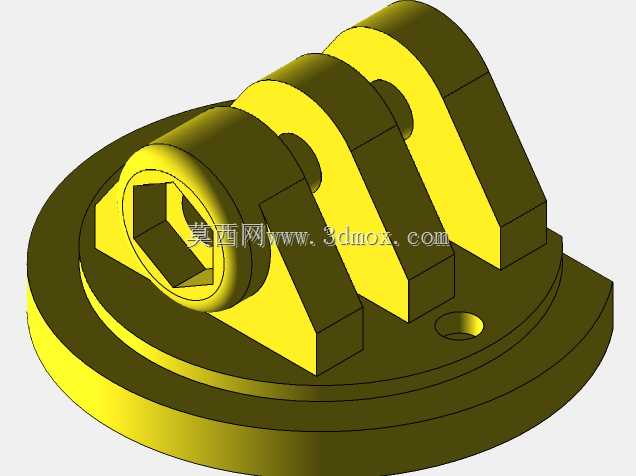

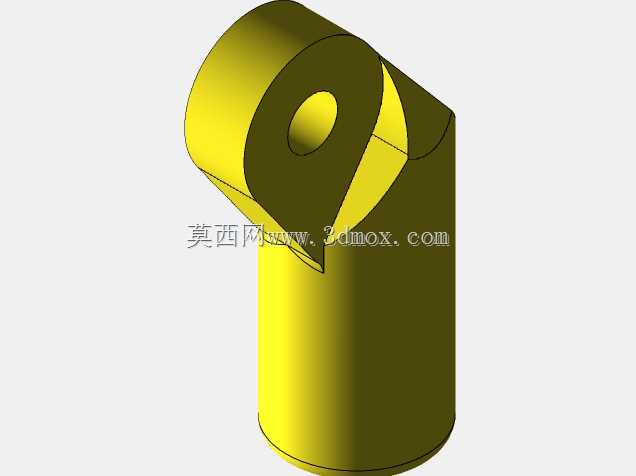

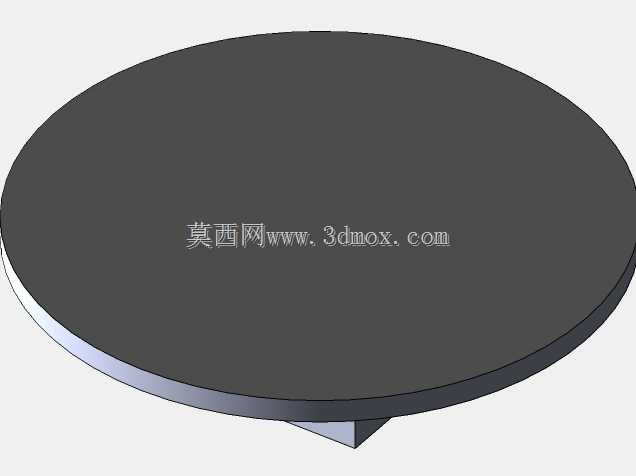

　　在机加工现场的工序检测、设备装配精度校准环节，这类带万向调节臂的磁性表座是一线质检、装配工位离不开的辅助工装，区别于固定式表架，它的核心优势是能在复杂的设备床身、工件基准面上快速固定，把百分表调整到任意需要的测量方位，不需要额外搭建复杂的支撑结构。整个支架的核心固定单元是底部的磁性座，靠内置磁钢的通断切换实现吸附与拆卸，扳动侧边的拨杆就能完成磁路闭合，吸附在导磁的机床导轨、工件平台表面时能提供足够的把持力，避免测量过程中支架移位带来的读数误差，磁座的底面做了精磨处理，平面度控制在合理公差范围内，保证和基准面贴合时没有翘曲间隙。连接磁座和表头夹头的是两段式万向臂结构，靠近磁座的第一段臂杆采用金属杆芯加工程塑料包覆的设计，

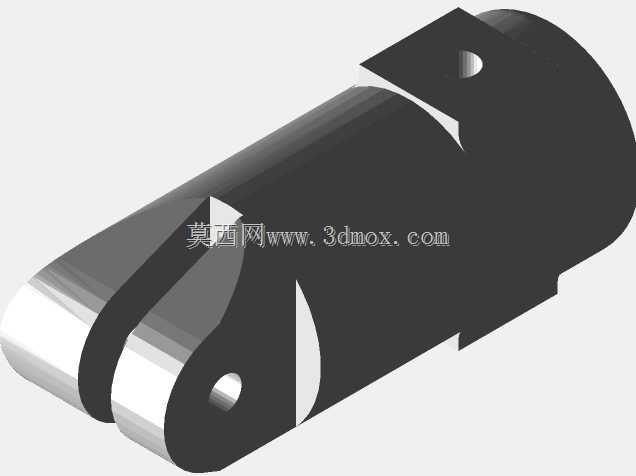

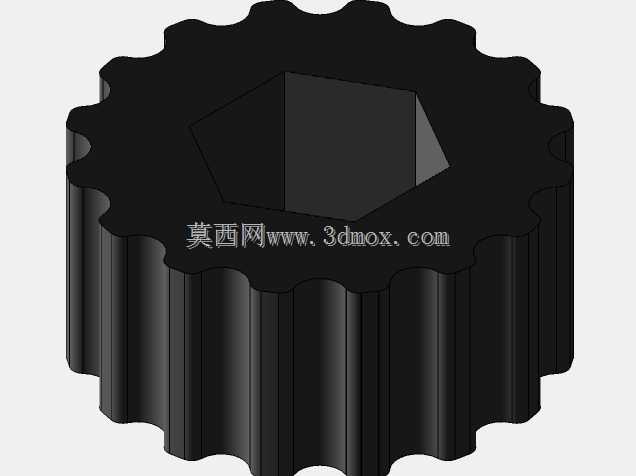

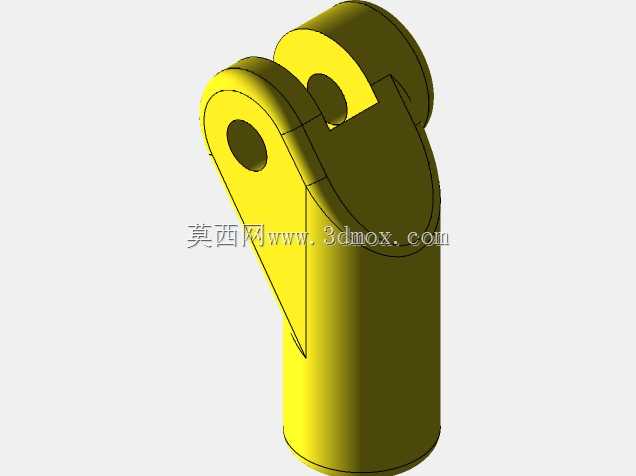

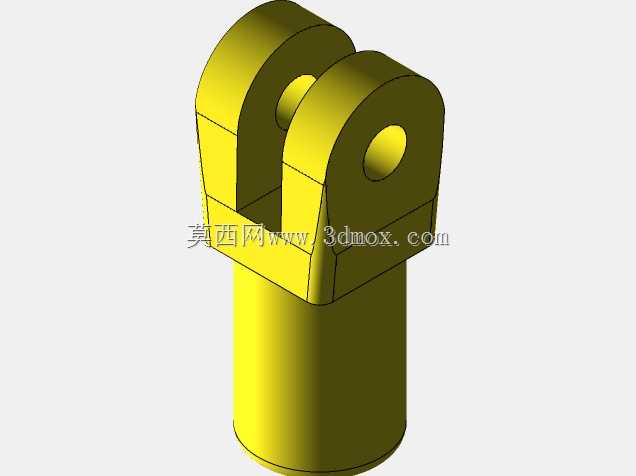

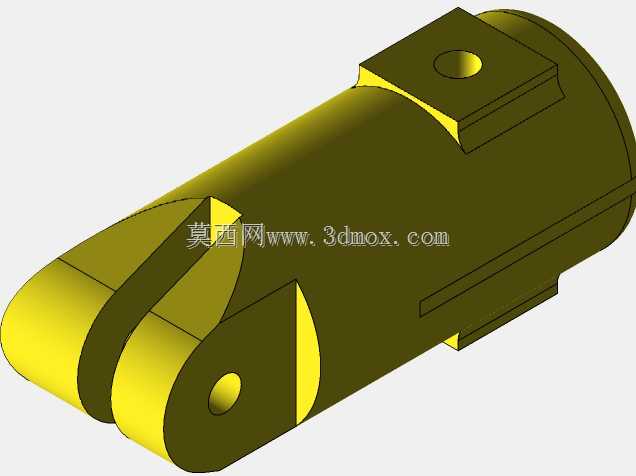

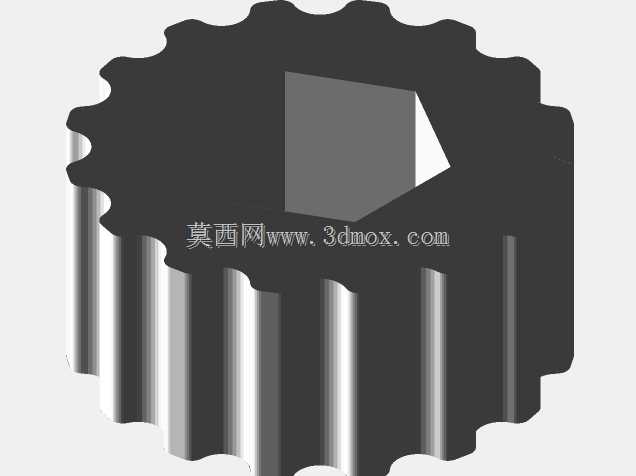

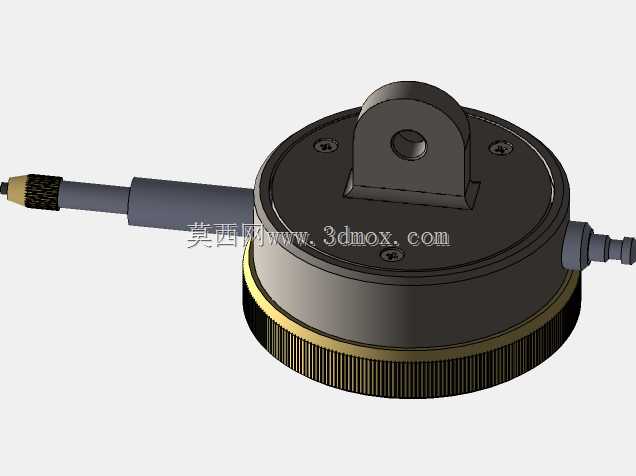

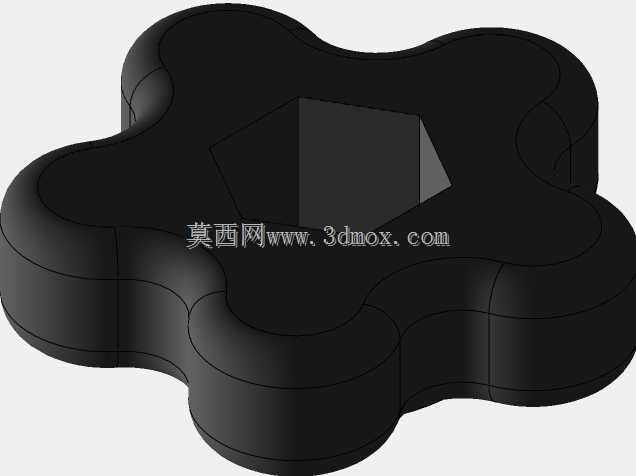

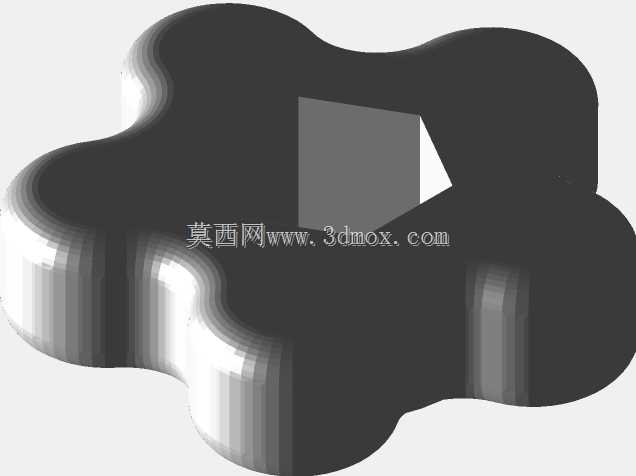

　　既保证臂杆的刚性，又能减轻整体重量，两段臂的连接关节处带锁紧旋钮，旋钮采用星形防滑结构，不需要额外工具，徒手就能拧紧，锁紧后关节的静摩擦力足够支撑百分表的重量，哪怕臂杆伸到最大长度，测量头接触工件时也不会出现臂杆下垂、偏移的问题。靠近表头的夹头位置设计了微调结构吗？不，这款支架的夹头是快拆式结构，能适配标准夹持直径的百分表、千分表，甚至杠杆表，夹头的锁紧扳扣是快扳结构，装拆表头的时候只需要扳动扳扣就能调整夹持孔径，把表杆插进去之后扣上扳扣就能夹紧，不需要反复拧螺丝，在现场需要快速更换不同量程表头的时候能节省不少辅助时间。从安装边界来看，磁座的长宽尺寸适配大多数机床工作台的T型槽间距，哪怕不依靠磁力，

　　也能通过压板把磁座固定在非导磁的平台上，万向臂完全展开之后的测量覆盖半径能满足常规中小型零件的形位公差测量需求，最小收缩状态下也能完成贴近基准面的近距离测量，不会因为臂杆过长干涉工件或者机床的运动部件。实际使用的时候，经常会遇到测量位置被工件轮廓遮挡的情况，这时候两段万向臂的优势就体现出来了，可以分别调整两段臂的角度，绕过工件的突出结构，把测量头精准抵在需要检测的轴颈径向跳动面、端面跳动面，或者设备装配时的导轨直线度检测位置，关节锁紧之后不会出现缓慢滑移的情况，测量读数的稳定性有保障。很多新手在使用这类表架的时候容易犯的错误是锁紧关节的时候没有依次锁紧，先把靠近表头的关节锁死再调整靠近底座的关节，很容易导致已经对好的测量位置偏移，

　　这款支架的关节阻尼设计做了优化，调整的时候每个关节的转动阻尼比较均匀，不会出现某一段太松一碰就动、某一段太紧掰不动的情况，对新手操作比较友好。另外，臂杆外层的工程塑料包覆层除了减轻重量，还能起到一定的隔热作用，避免人手长时间握持调整的时候体温传递到金属杆芯导致杆芯热伸长，影响高精度测量的读数准确性，毕竟在微米级的形位公差检测里，几微米的热变形都可能导致测量结果误判。夹头位置还预留了小范围的角度调整空间，装夹杠杆表的时候可以把表头调整到合适的测量角度，保证测量头的接触方向和被测表面的运动方向匹配，避免余弦误差带来的测量不准问题。在设备维修场景里，这类表架还经常用来检测电机轴和泵轴的对中精度，把表座吸附在电机端的联轴器上，表头顶在泵侧联轴器的外圆和端面，盘动轴就能读出径向和端面的跳动偏差，调整电机的安装垫铁直到偏差符合要求，这时候表架的刚性就非常重要，如果锁紧之后臂杆有晃动，盘轴的时候读数来回飘，根本没法完成精准对中。这款支架的整体结构没有多余的复杂零件，日常维护也很简单，关节位置如果进了铁屑只需要擦干净，定期在转动副位置加少量轻质润滑油就能保持转动顺畅，磁座的接触面要注意避免磕碰，如果底面碰出凹痕或者毛刺，会导致吸附的时候贴合不严，磁力下降，平时用完之后要把磁座拨到关磁的位置，避免长期带磁吸附铁屑难以清理。
