优化版小型旋风真空除尘分离装置

　　这款小型旋风分离装置主要面向桌面级除尘、小型真空集尘场景设计，常见于小型木工台锯作业、3D打印后处理打磨、电子元器件焊接烟尘收集、小型实验粉料筛分等工况，作为前置气固分离单元接入真空发生回路，可提前滤除气流中裹挟的大部分固体颗粒，减少后续过滤滤芯的堵塞频次，延长终端过滤元件的使用寿命，降低真空回路的维护成本。

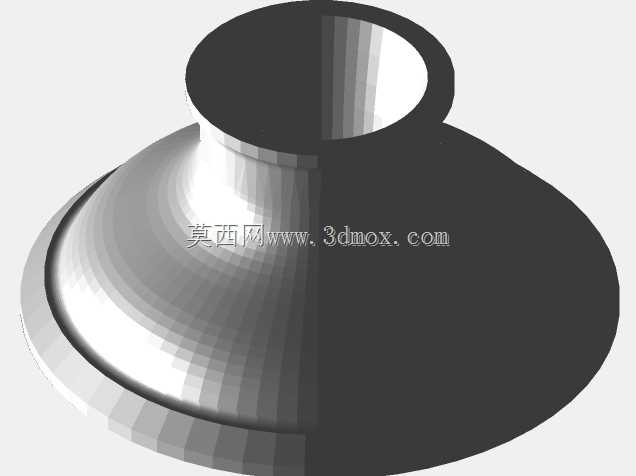

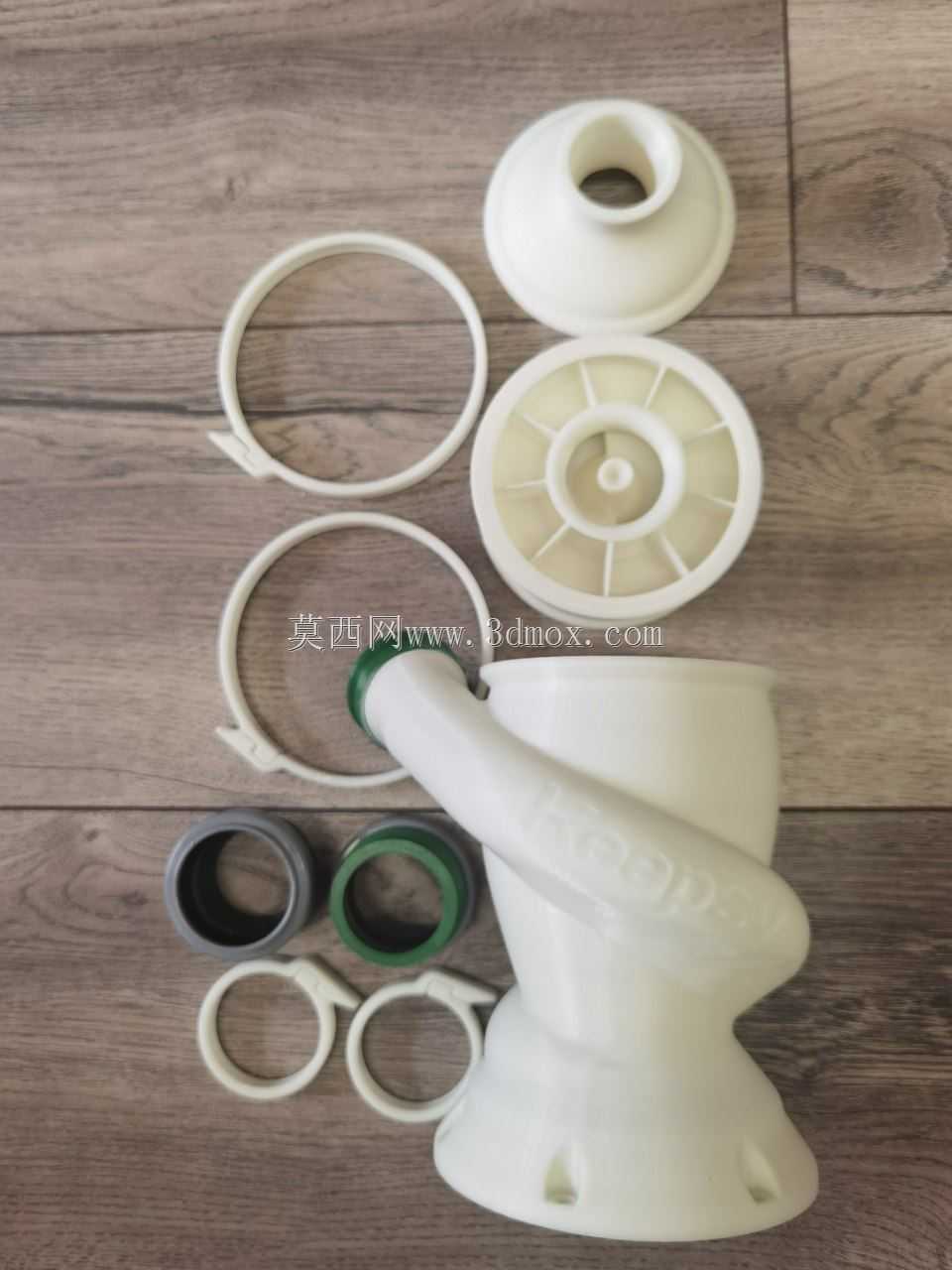

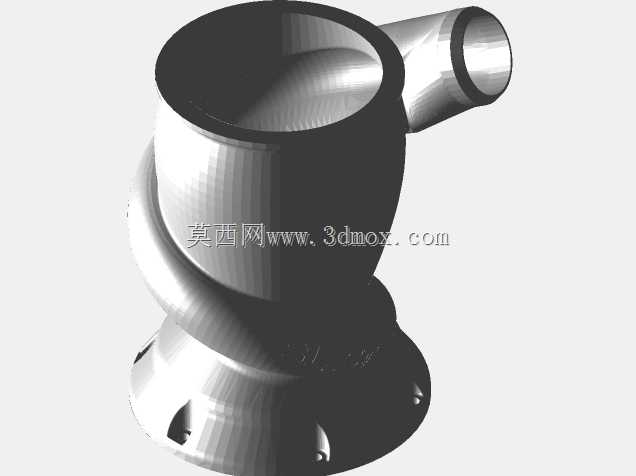

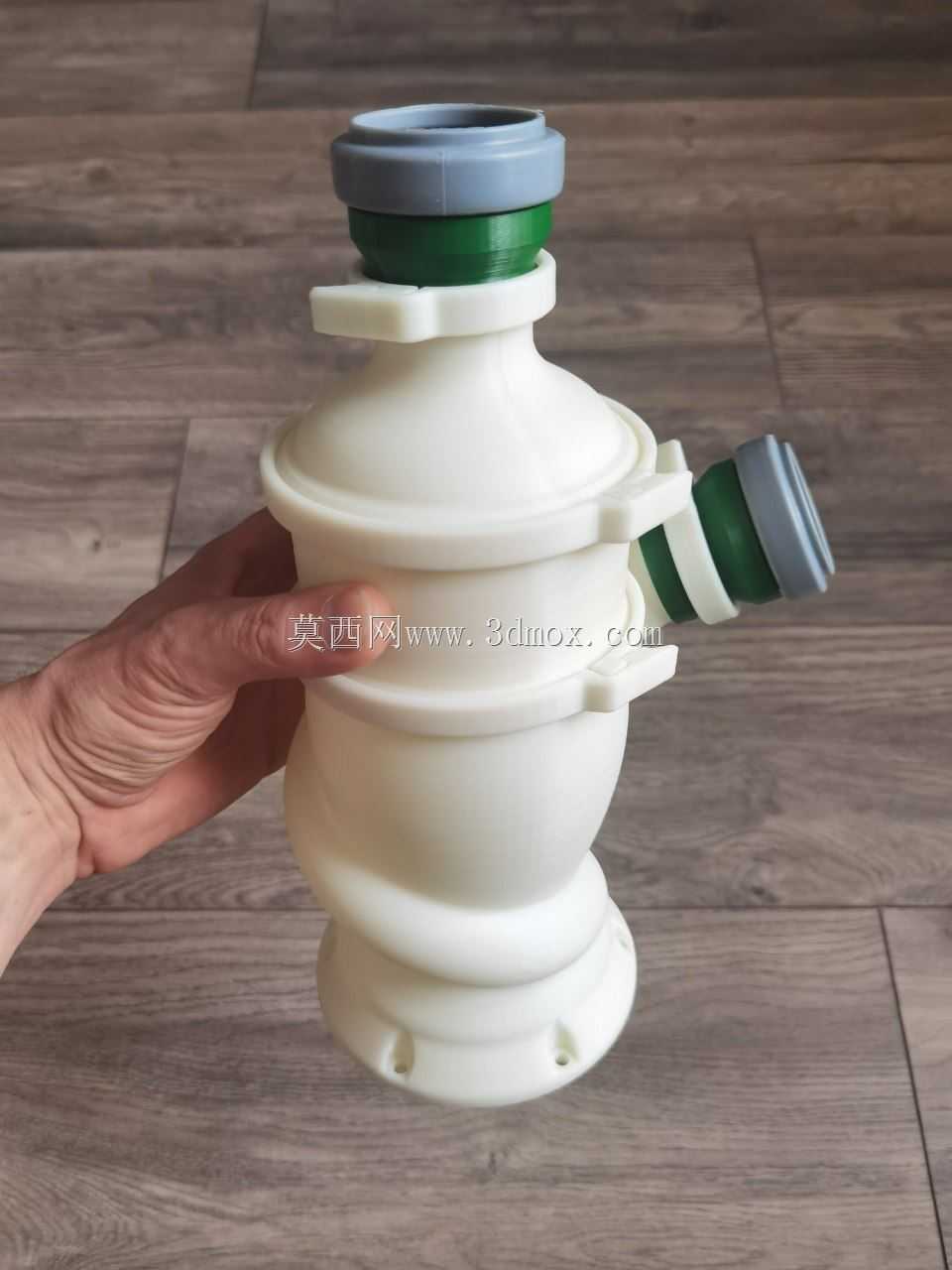

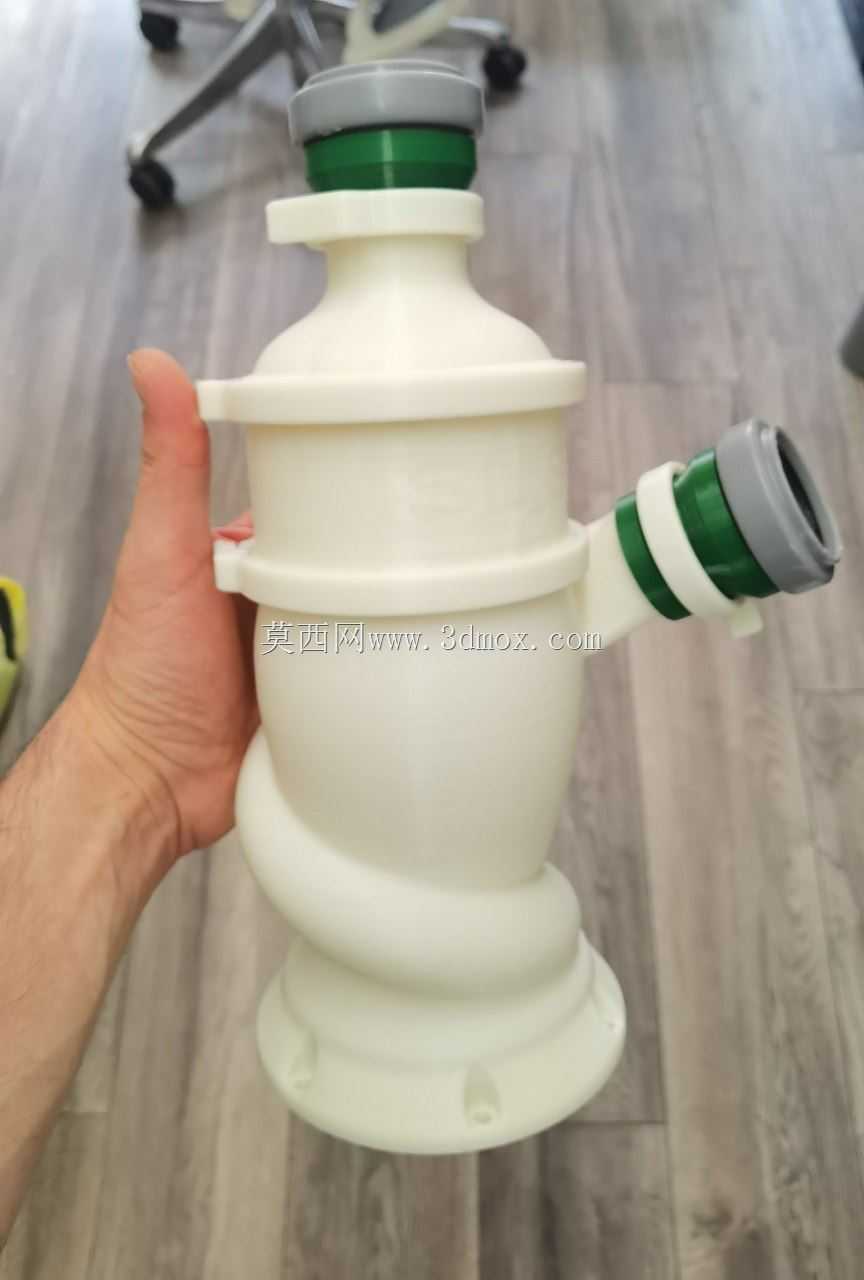

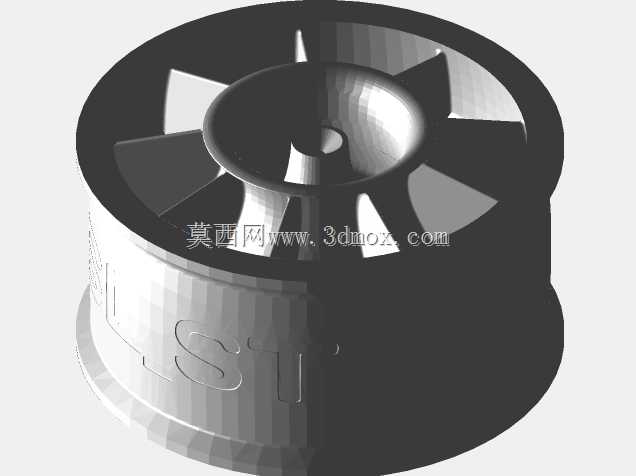

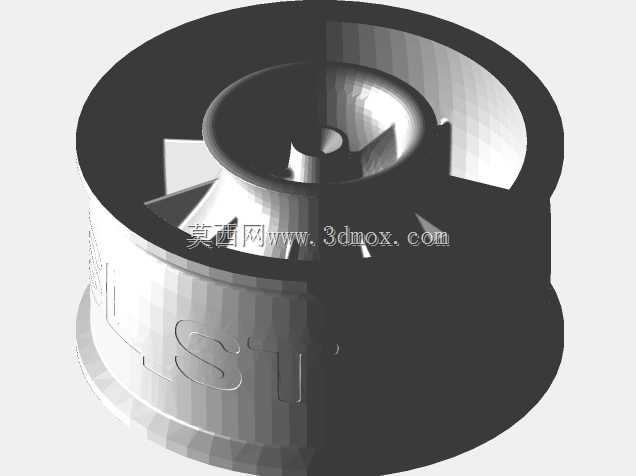

　　从结构功能来看，装置采用经典的切向进风+下旋流+中心排气的旋风分离逻辑，侧向伸出的切向接口为含尘气流入口，气流沿筒体内壁做螺旋向下运动，在离心力作用下，密度远大于空气的固体颗粒被甩向筒壁，沿壁面滑落至下部集尘区域，净化后的气流在筒体中心形成内旋流，从顶部的中心排气口排出，接入后续真空源。本次迭代的结构针对3D打印加工场景做了针对性优化，首先大幅缩减了底座的安装孔数量，原结构底座分布的多组冗余安装孔被精简，既减少了打印过程中支撑材料的消耗，也降低了孔位周边的打印缺陷概率，安装时仅需保留的核心定位孔即可完成装置固定，安装对位效率提升明显。

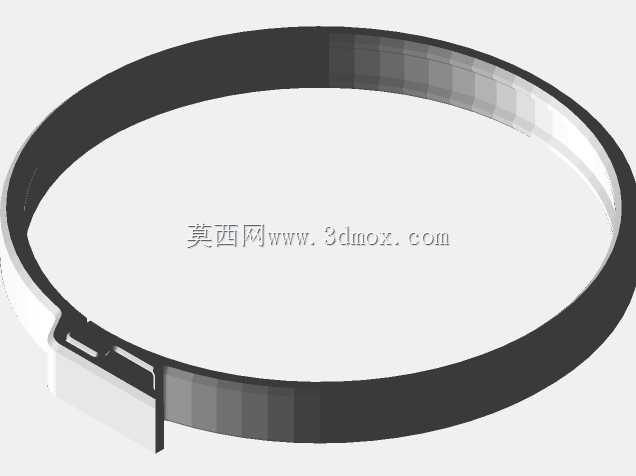

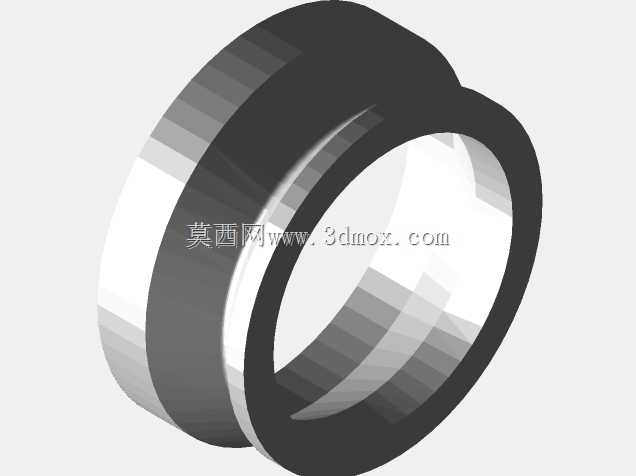

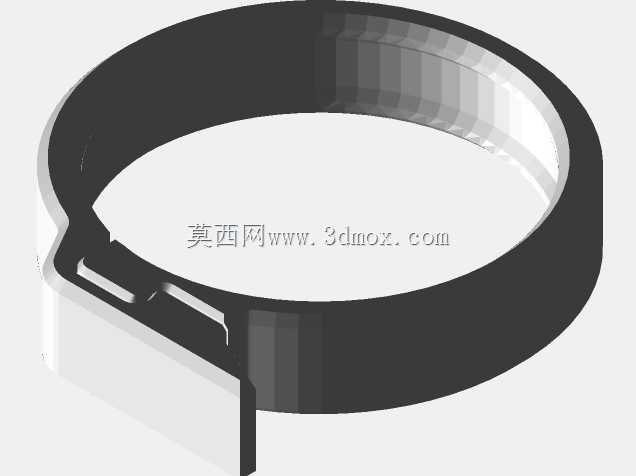

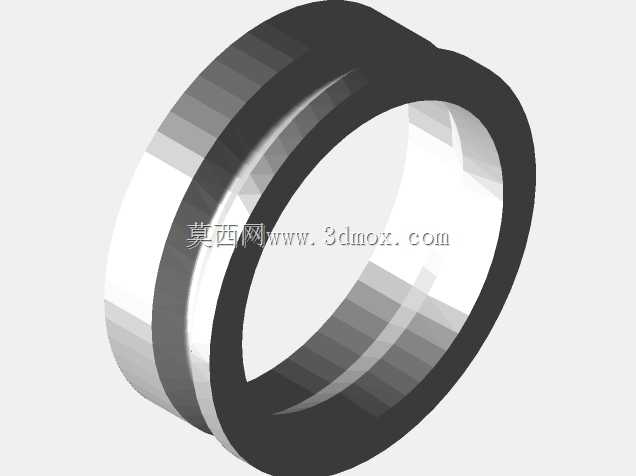

　　设计过程中重点调整了筒体内部的斜坡过渡角度，原结构中多处存在的大倾角陡壁结构被优化为缓变螺旋过渡面，一方面减少了旋流过程中的气流紊流区，降低了气流阻力带来的真空压损，另一方面也避免了3D打印过程中陡壁面需要添加大量支撑的问题，打印完成后无需对内部流道做过多打磨处理，流道内壁的光滑度更容易保证，减少颗粒在壁面的粘附堆积。进风口与顶部排气口均设计了适配标准软管的阶梯式快接结构，搭配常规的橡胶卡箍即可完成管路密封连接，无需额外加工定制转接头，适配市面常见的小型工业吸尘器、桌面级真空发生器的管路尺寸。

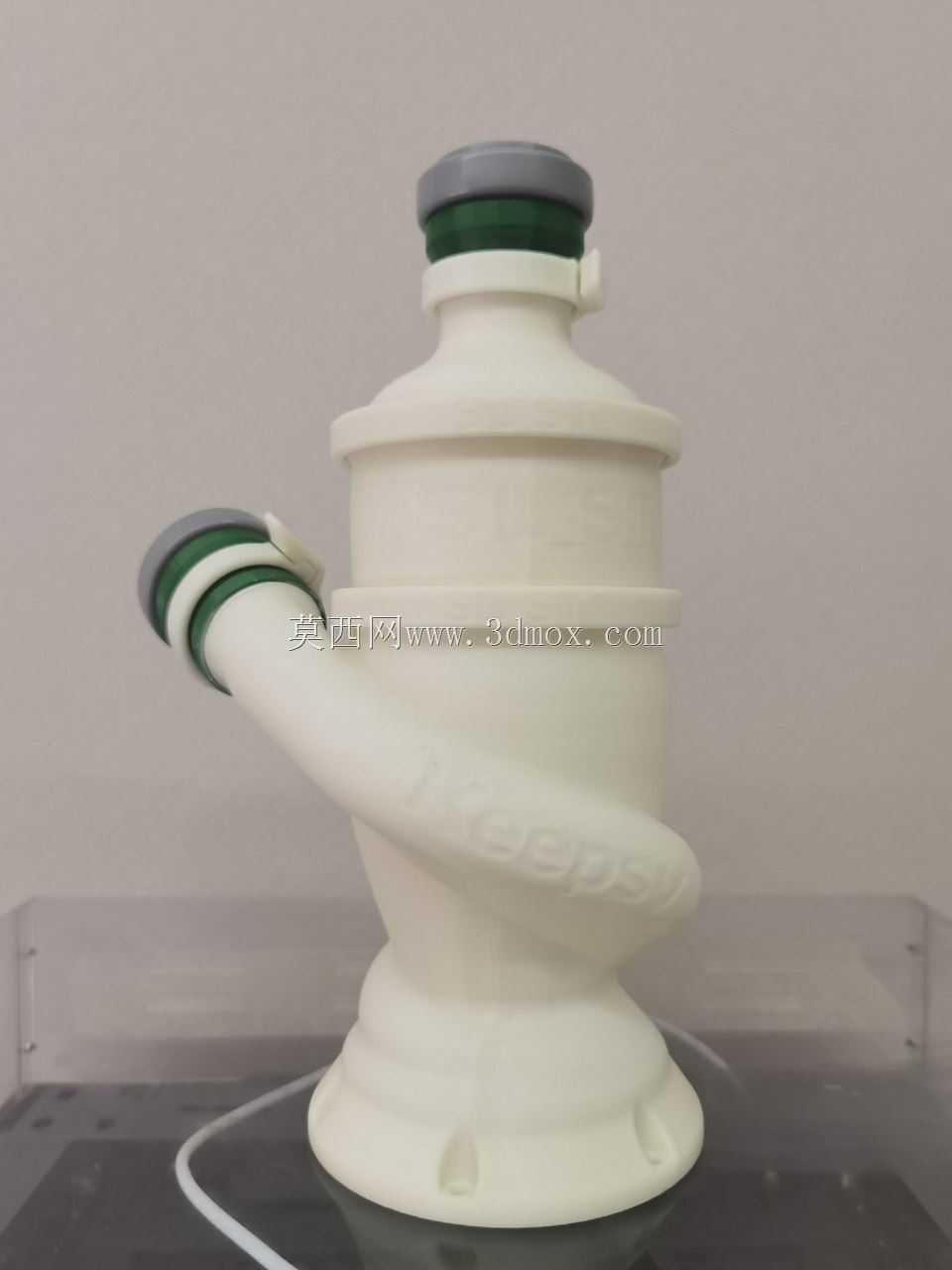

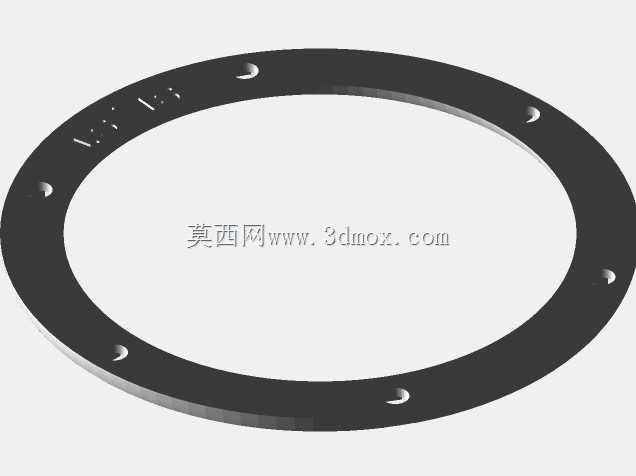

　　安装边界方面，装置整体为立式同轴结构，底座为圆形法兰式结构，最大外径与下部筒体直径保持一致，安装时仅需预留底座直径1.2倍的平面安装空间即可，侧向进风口的伸出长度较短，不会占用过多侧向空间，顶部排气口为轴向向上结构，管路走线可直接沿垂直方向排布，整体安装空间占用紧凑，适合在桌面设备旁、小型设备机架内部等狭窄空间内布置。装置的筒体壁厚做了均匀化处理，整体壁厚保持一致，既保证了结构强度，可承受常规小型真空回路的负压载荷，不会出现筒体吸瘪变形的问题，也避免了壁厚不均导致的3D打印过程中翘曲、开裂等缺陷。

　　实际使用过程中，该装置对10微米以上的固体颗粒分离效率表现稳定，针对木工木屑、打磨粉尘、塑料碎屑、焊锡大颗粒烟尘等常见工况下的杂质都有较好的分离效果，下部集尘区域可直接搭配通用的透明集尘杯使用，方便观察积尘量，及时清理收集的粉尘，清理时无需拆卸整个管路，仅需拆下下部集尘杯即可完成倾倒操作，日常维护十分便捷。结构上没有复杂的活动部件，不存在易损件，长期使用过程中仅需定期清理积尘即可，运行过程无额外运动部件带来的噪音与振动，不会对周边精密作业场景造成干扰。
