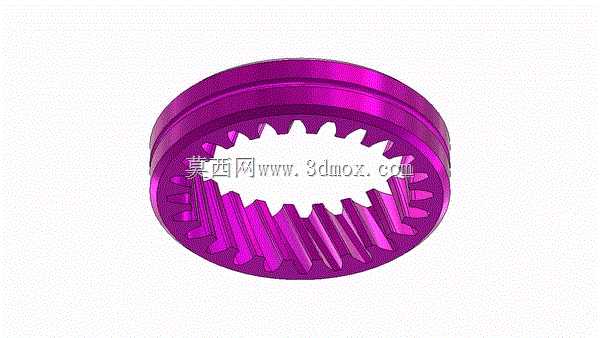

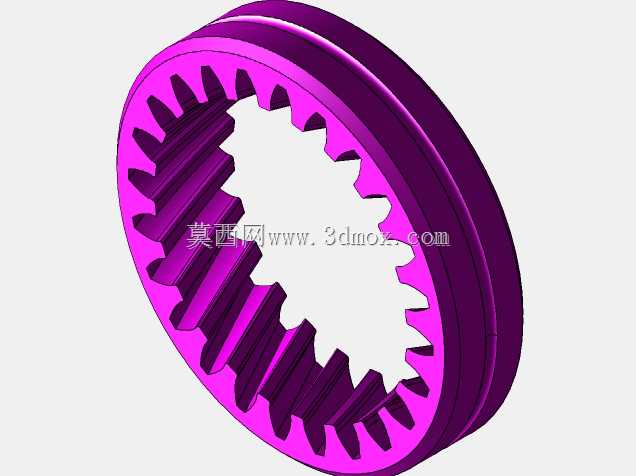

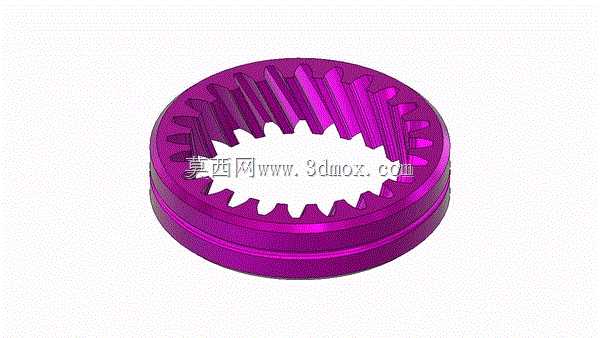

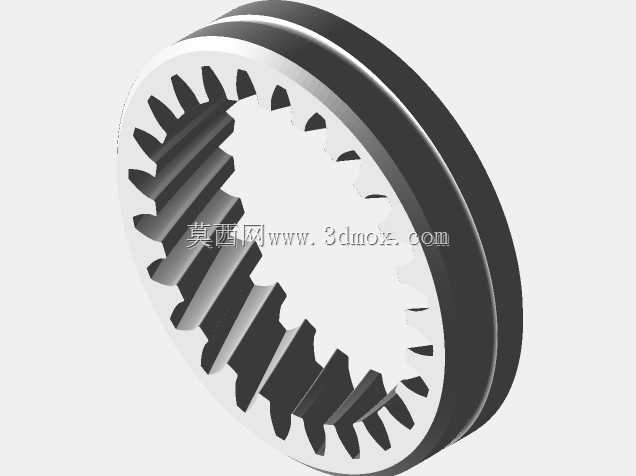

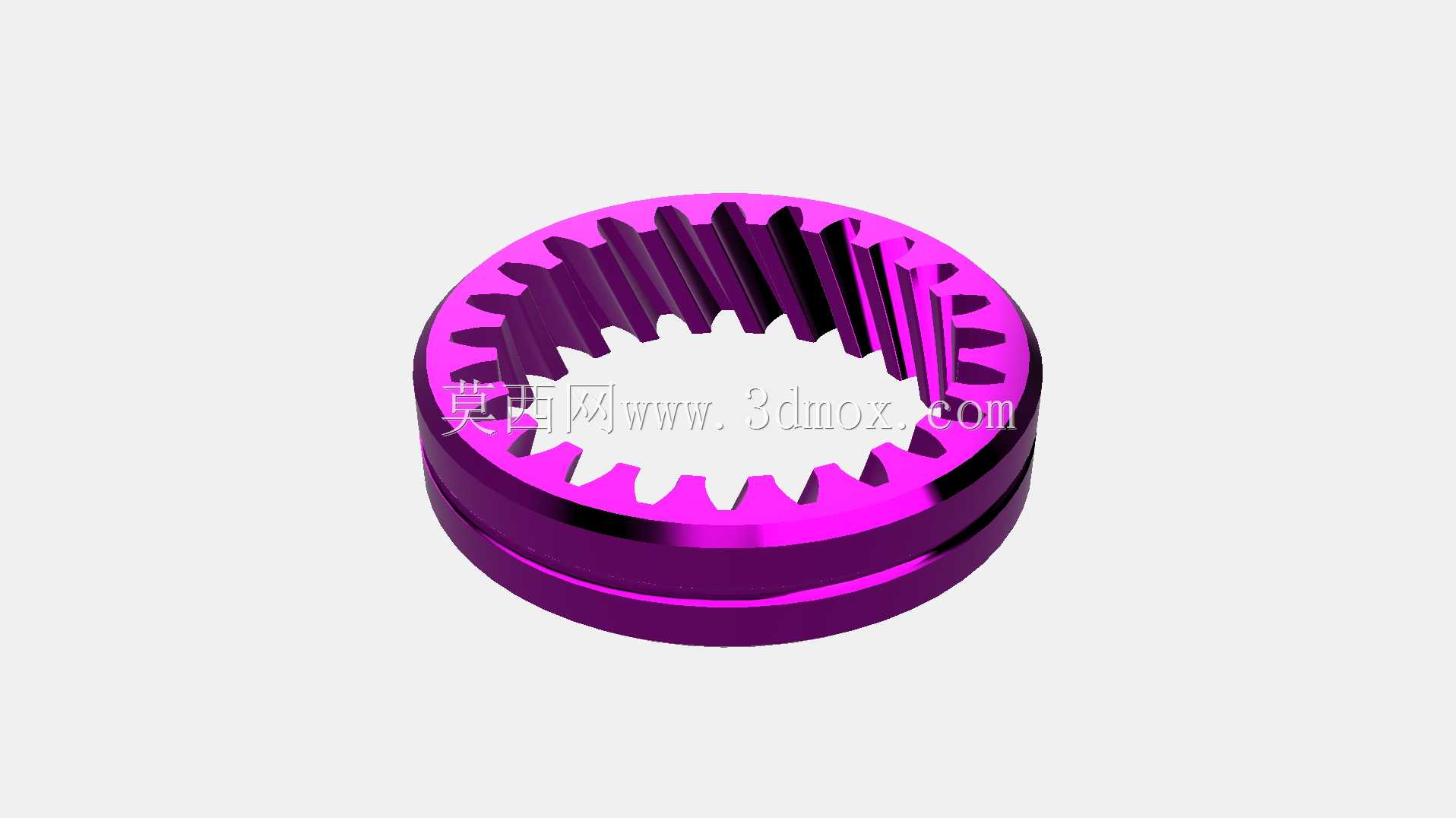

行星传动用内斜齿圈结构设计

　　做行星轮系设计的工程师都清楚，内齿圈作为整个传动链的核心固定或输出构件，其设计合理性直接决定整套减速机构的运行寿命与NVH表现。这款内斜齿圈的设计，首先是针对紧凑空间下的大减速比传动场景做的优化，常见于电动工具减速箱、小型伺服行星减速机、新能源汽车辅助驱动单元这类对径向安装尺寸有严格限制的设备中——很多时候外啮合直齿轮组要实现相同减速比，需要至少两级传动，径向尺寸会比单级行星结构大出40%以上，这也是这类内齿圈在空间受限场景下被优先选用的核心原因。

　　从功能特性上看，斜齿结构的设计并非为了追求外观差异，而是针对直齿内啮合传动的固有缺陷做的改进：直齿啮合时是全齿宽同时进入、退出啮合，冲击载荷大，运行噪音高，尤其是在输入转速超过1500rpm的工况下，齿面的交变冲击很容易引发早期点蚀。斜齿的齿向存在螺旋角，啮合过程是齿端逐步接触再过渡到全齿宽，最后逐步退出，整个啮合过程的载荷传递是连续平滑的，不仅能降低3-5分贝的运行噪音，还能提升15%左右的齿面接触强度，适合频繁正反转的传动工况。

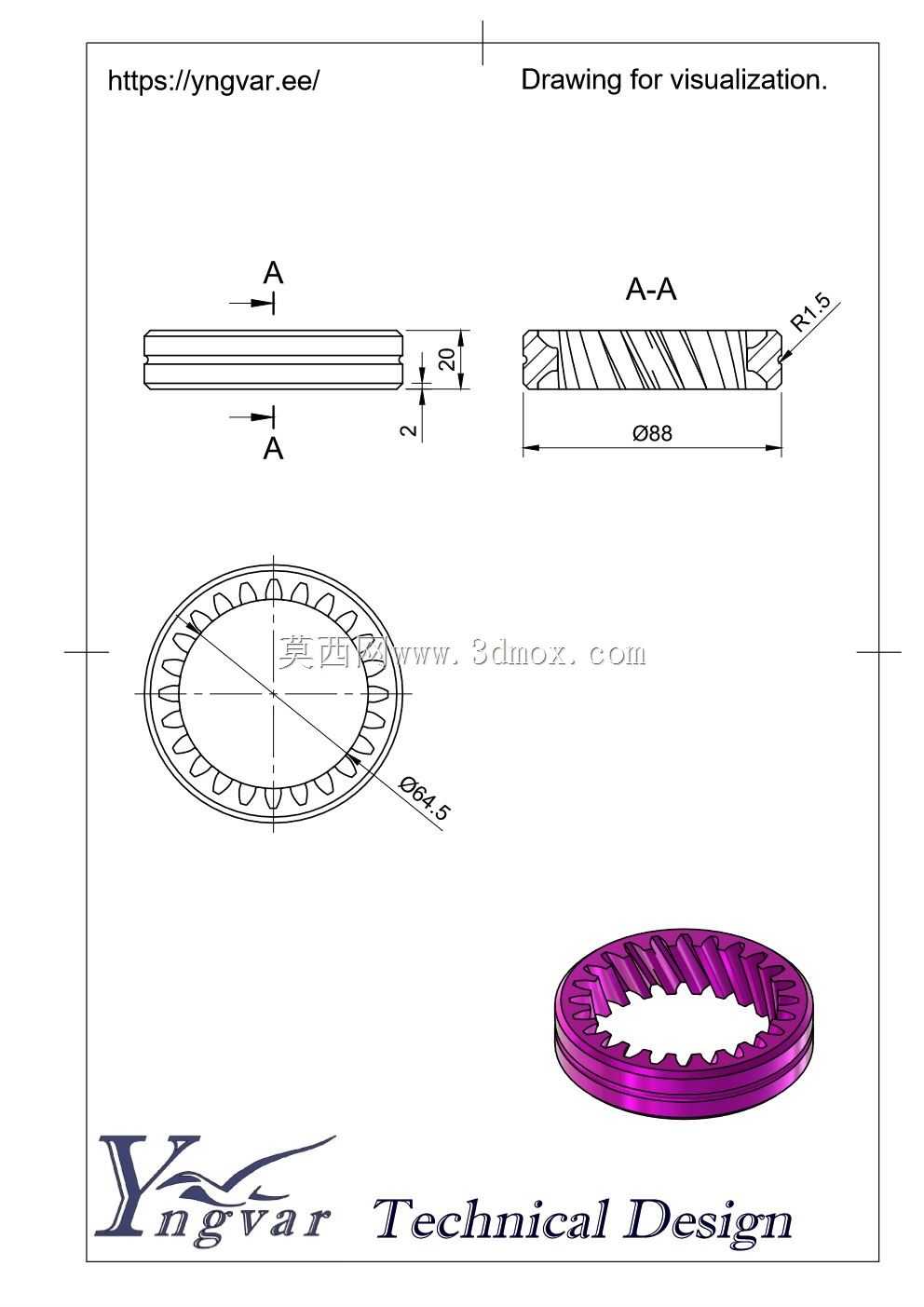

　　设计这类内齿圈的时候，首先要敲定的是安装边界尺寸：齿圈的外圆通常是与减速箱壳体做过盈配合或者台阶定位，因此外圆的圆柱度公差一般要控制在IT6级，配合面的粗糙度不能高于Ra1.6，否则压装后容易出现齿圈圆度超差，导致行星轮啮合侧隙不均匀。齿圈的端面是轴向定位基准，与外圆的垂直度公差需要控制在0.02mm以内，避免装配后齿向偏载，造成局部齿面过度磨损。内齿的参数设计上，需要匹配对应行星轮的模数、压力角、螺旋角，同时要严格控制变位系数，避免内啮合传动出现过渡曲线干涉、齿顶干涉等问题，很多新手设计内齿圈时容易忽略变位系数的匹配，导致样件装配时出现卡滞甚至无法装配的问题。

　　从实际应用场景来看，这类内斜齿圈除了常规的行星减速箱，还会用在差速器、谐波减速器的刚轮替代方案、小型卷扬机的减速机构中。在润滑设计上，齿圈的侧壁通常会预留润滑油导流槽，部分重载工况的齿圈会在齿根位置设计微小的储油孔，保证啮合齿面始终有油膜覆盖，避免干摩擦引发的齿面胶合。材料选择上，常规工况用40Cr调质后齿面高频淬火，硬度达到HRC45-50就能满足使用寿命要求，如果是重载冲击工况，则会选用20CrMnTi做渗碳淬火处理，齿面硬度提升到HRC58-62，芯部保持足够的韧性，能承受较大的冲击载荷而不会出现断齿问题。

　　建模过程中需要注意，内斜齿的齿向螺旋线要与配对行星轮的螺旋角大小相等、旋向相反，同时齿圈的齿顶圆直径要比理论计算值留出0.1-0.2mm的工艺余量，因为内齿加工尤其是插齿加工时，刀具让刀会导致齿顶尺寸出现偏差，预留余量可以在磨齿工序中修正尺寸精度。另外齿圈的两端倒角设计不能忽略，不仅是装配时的导向需要，也能去除热处理后的尖角应力集中，避免齿端在热处理过程中出现微裂纹。很多工程师在建模时容易忽略安装槽、定位销孔这类附属结构，实际上这些结构的位置度公差直接影响齿圈的装配精度，比如定位销孔的位置度如果超差，会导致整个行星轮系的中心距偏差，引发传动效率下降、噪音增大等一系列问题。

　　在选型匹配时，首先要确认齿圈的额定输出扭矩是否满足设备的峰值载荷要求，不能只看额定扭矩，因为设备启动、急停时的瞬时扭矩可能达到额定值的2-3倍，如果齿圈的强度储备不足，很容易出现断齿失效。另外侧隙的选择也要匹配应用场景，伺服定位场景需要较小的回程间隙，一般控制在1弧分以内，而输送类设备对传动精度要求不高，可以适当放大侧隙，降低加工成本，同时避免温度升高后热胀导致的卡滞问题。
