金融终端嵌入式银行卡读卡模块结构

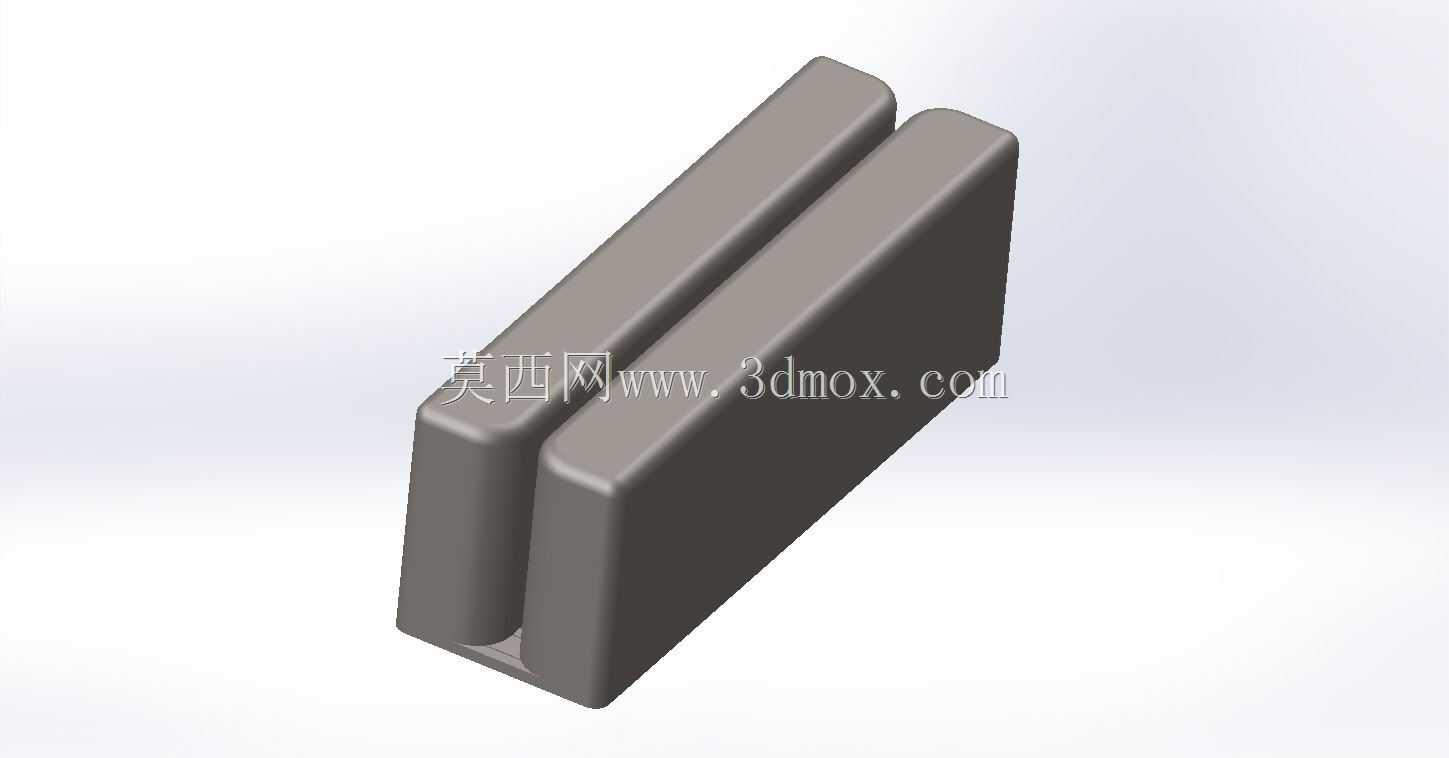

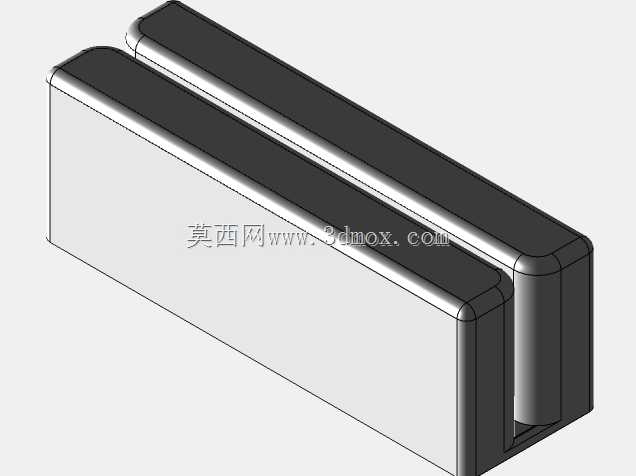

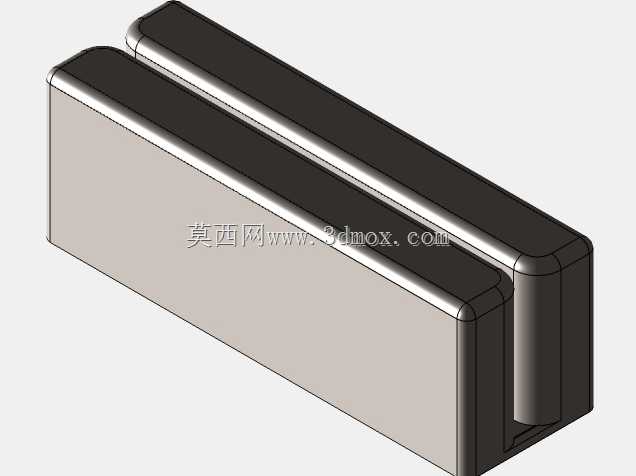

　　槽体两侧做了等半径的圆角过渡处理，避免卡片插拔过程中出现边缘刮擦，减少卡片表面磨损的同时，也能降低插卡时的卡滞概率。壳体的外侧壁做了均匀的壁厚设计，整体壁厚控制在1.8mm-2.2mm区间，既可以保证壳体的结构强度，避免长期插拔受力出现形变，也不会过度占用终端内部的安装空间。在设计思路上，该结构优先考虑了装配的便捷性，壳体底部预留了两个对称的定位柱位，可直接与终端内部的安装支架做孔位配合，不需要额外设计定制化的固定转接件，定位柱的直径与高度按照通用自助终端的安装标准设定，可兼容多数现有终端的支架孔位，减少整机设计的改造成本。插卡导向槽的内部宽度按照标准银行卡的厚度公差带设计，预留了0.3mm的活动间隙，既可以保证卡片插拔顺畅，在自助金融终端、商用收银设备、自助政务服务终端的结构设计环节，读卡模块的结构适配性直接决定整机的装配效率与长期使用可靠性，本次呈现的银行卡读卡模块结构，是针对嵌入式安装场景优化的实体结构方案，可直接适配多数桌面式、柜式终端的安装位设计。从实际应用场景来看，这类读卡模块主要承担磁条卡、接触式芯片卡的信息读取通路承载功能，区别于外置式独立读卡器，嵌入式结构需要兼顾插卡导向、内部电路板防护、安装定位、插拔寿命等多重需求，很多终端设备在量产阶段出现的卡滞、读卡失败、外壳磨损过快问题，本质都是读卡模块的结构设计没有匹配实际使用工况。该结构整体采用长条形对称式布局，主体为一体化成型的壳体结构，中部预留通长的插卡导向槽，

　　也能避免间隙过大导致卡片在槽内倾斜，影响内部读卡触点的对位精度。槽体入口处做了15度的导向倒角，倒角范围覆盖整个槽口截面，用户插卡时不需要完全精准对位，顺着倒角即可将卡片顺利导入槽内，降低使用时的操作门槛。壳体的两端做了圆弧收边处理，没有尖锐的棱角，一方面可以避免装配过程中划伤内部的连接线束，另一方面也能减少安装时与周边结构件的干涉，在终端内部布局紧凑的场景下，圆弧收边可以预留出更多的走线空间。从安装边界来看，该模块的整体长度适配标准银行卡的插入深度，卡片插入后尾部预留15mm的外露长度，方便用户插拔操作，模块的整体高度控制在20mm以内，可适配厚度较薄的桌面式收银终端，不会因为模块高度过高导致终端外壳出现凸起。

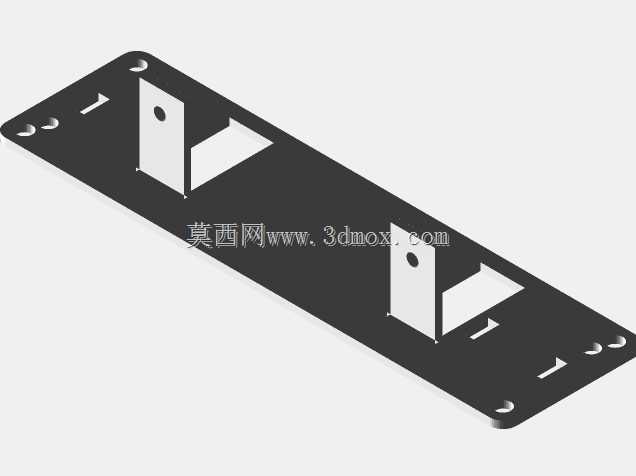

　　壳体背部预留了电路板安装位，可直接固定读卡主控板与触点组件，安装位的定位凸台与电路板的孔位一一对应，装配时不需要反复调整位置，可直接通过螺丝完成固定，提升产线的装配效率。在结构强度验证层面，该结构的侧壁做了局部加厚处理，对应插卡时受力最大的槽口位置，加厚区域的壁厚达到3mm，可承受用户插卡时的瞬时冲击力，避免长期使用后槽口出现开裂形变。槽体内部的导向面做了平面度控制，整体平面度公差控制在0.1mm以内，保证卡片插入过程中始终保持水平状态，与内部读卡触点的接触压力均匀，避免出现接触不良导致的读卡失败问题。考虑到不同使用场景的环境差异，该结构的壳体材质适配ABS或阻燃PC/ABS合金材料，可满足商用设备的阻燃等级要求，

　　同时材料的耐磨性能较好，长期插拔使用后槽体内部不会出现明显的磨痕，不会因为磨屑堆积导致卡片卡滞。对于结构设计从业者而言，这类嵌入式读卡模块的设计核心不在于复杂的曲面造型，而在于对公差配合、安装适配、使用工况的精准把控，很多新手设计师在做这类结构时，往往只关注外观造型，忽略了插卡间隙、导向角度、定位精度这些细节，最终导致样机测试阶段出现各种问题。该结构的所有安装尺寸、间隙设定、倒角参数都经过实际装机验证，可直接复用在同类金融终端、收银设备、自助服务终端的设计中，减少重复建模的工作量，同时也能规避很多常见的结构设计问题。在实际选型适配时，只需要根据终端的外壳造型，调整模块外露面的弧度与配色，不需要改动核心的插卡导向与安装定位结构，即可快速完成整机的读卡模块适配，大幅缩短产品的研发周期。
