创想三维CR Scan01扫描仪简化握持手柄

　　在三维逆向建模、工业零部件尺寸核验、文创产品实物复刻这类日常作业场景里，手持式三维扫描仪的操作握持体验，会直接影响长时间作业的疲劳度与扫描数据的采集稳定性。不少使用过Creality CR Scan 01这款消费级三维扫描仪的结构工程师都有体会，原厂配套的握持结构在长时间举持扫描大尺寸工件时，手腕受力角度不够贴合自然持握姿态，尤其是需要抬臂扫描高位工件、俯身扫描设备底部结构的时候，握持着力点的缺失很容易导致扫描过程中设备抖动，造成点云数据出现分层、错位的问题，后续还需要额外花时间做点云对齐、噪点剔除的后处理工作，反而拉低了整体的作业效率。

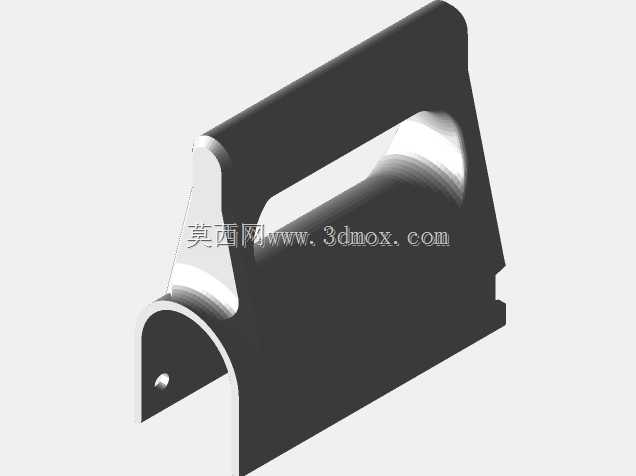

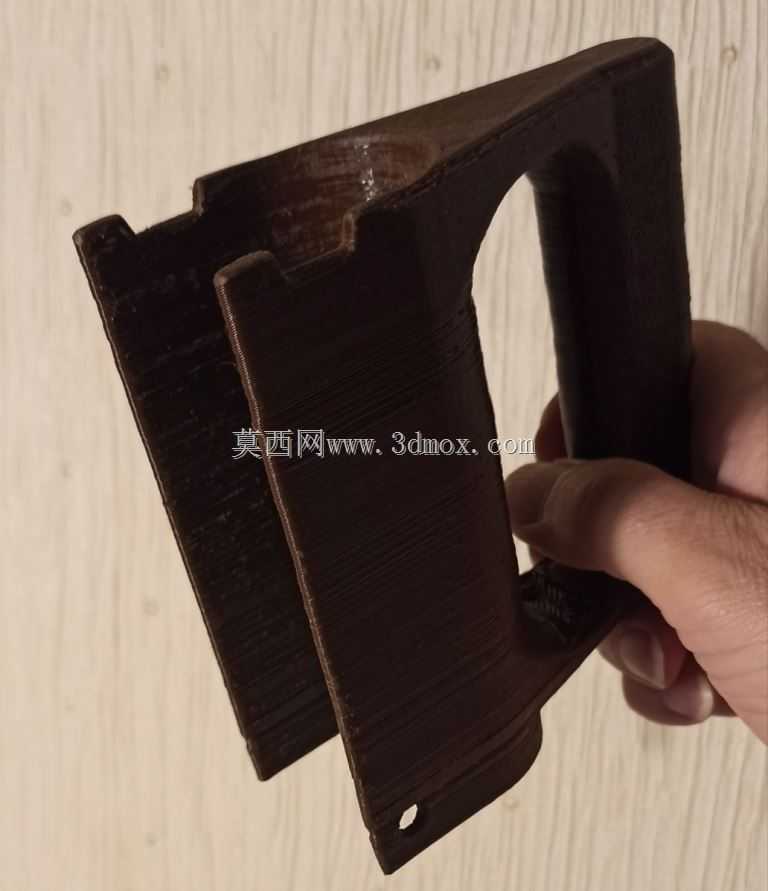

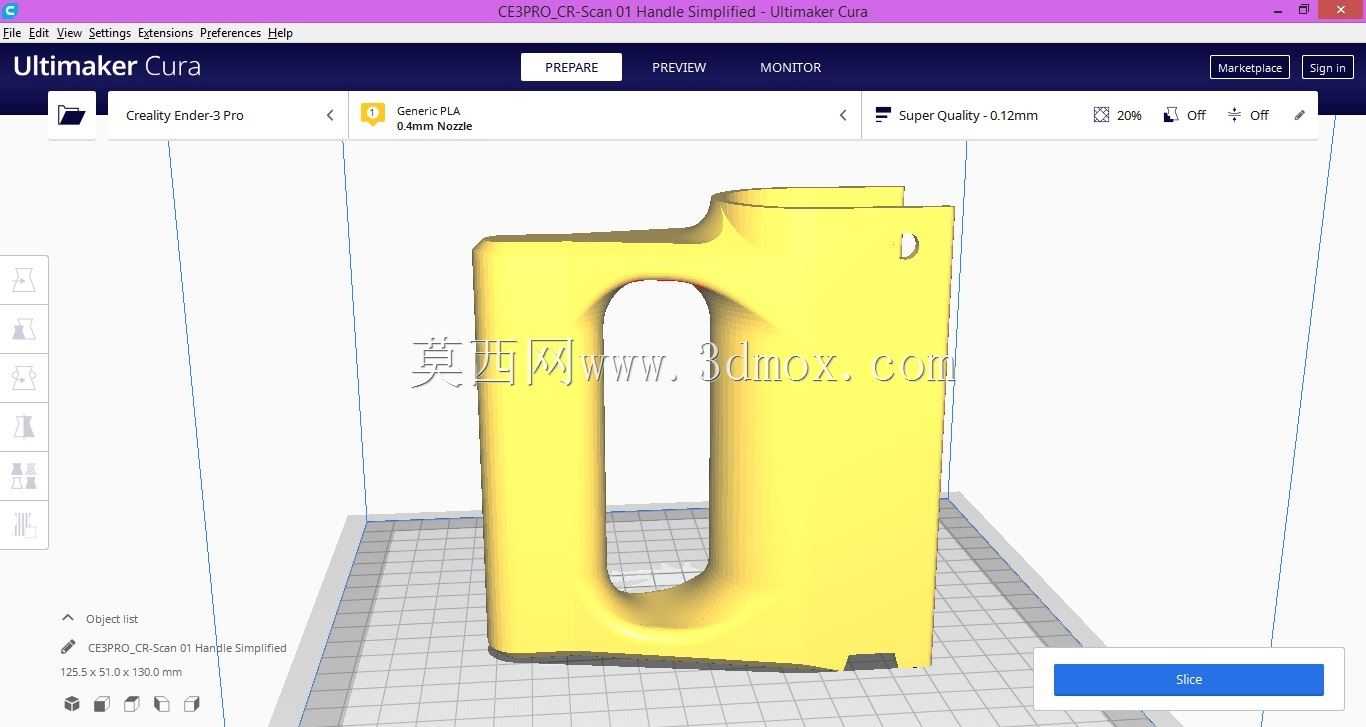

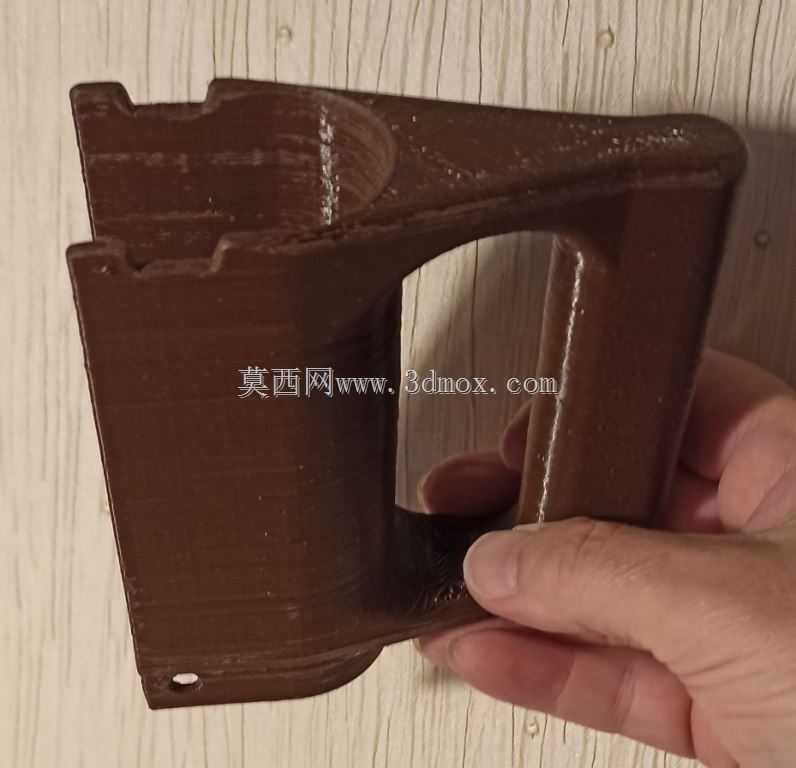

　　这款简化设计的手柄，就是针对实际扫描作业里的握持痛点做的结构优化，整体采用一体化实心结构设计，没有做多余的镂空减重处理，核心考量是日常扫描作业中，手柄需要承受设备本身的重量，还要抵消操作人员手部移动时产生的交变应力，实心结构搭配15%左右的打印填充率，就能在控制整体重量的前提下，保证握持部位的结构刚性，不会因为长期受力出现连接部位开裂、握持形变的问题。从结构形态上看，手柄的持握区域做了贴合手掌自然弯曲弧度的过渡处理，没有尖锐的直角棱边，操作人员抓握的时候，掌心与手柄表面的接触面积更大，单位面积的受力更小，连续作业1-2小时也不会出现局部硌手的问题。

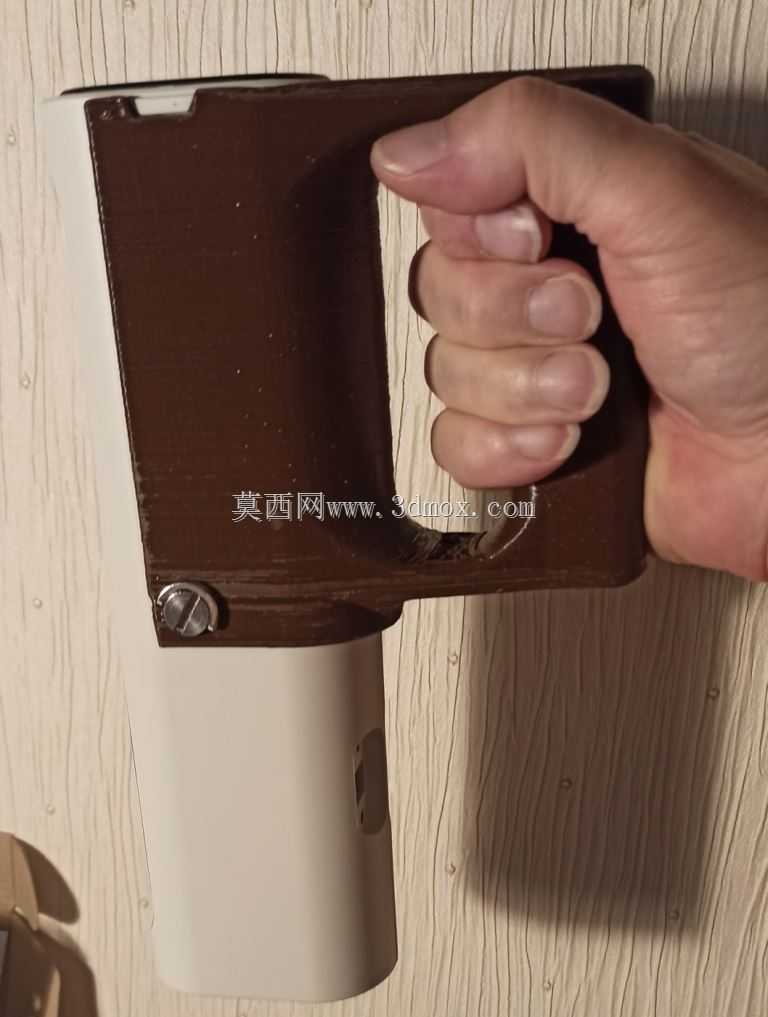

　　从安装匹配的边界尺寸来看，这款手柄的连接端完全适配CR Scan 01扫描仪本体的安装卡位，不需要对扫描仪本身做任何打孔、粘接类的改装，直接卡入设备对应的连接位置就能完成固定，安装后手柄与设备本体的连接缝隙控制在0.2mm以内，不会出现使用过程中松动晃荡的情况。手柄的整体外轮廓尺寸经过反复调整，持握时的重心落在手掌中心位置，举持设备的时候手腕不需要额外施加掰正设备的力矩，哪怕是需要举过头顶扫描2米左右高度的工件，或者蹲姿扫描地面放置的小型零部件，手腕都能保持自然放松的状态，大幅降低长时间作业的肌肉劳损概率。

　　在实际的扫描作业场景里，这款手柄的适配性覆盖了绝大多数日常作业需求：做工业零部件逆向建模的时候，操作人员可以单手握持设备绕工件匀速移动，另一只手可以随时调整工件的摆放角度，不需要频繁放下设备调整位置；做文创雕塑、手办模型的三维数据采集时，稳定的握持结构能保证扫描头平稳扫过模型表面的细节纹理，不会因为手部抖动丢失精细的曲面数据；做现场设备故障检测的尺寸核验时，在车间复杂的作业环境里，牢固的握持结构能避免设备不慎滑落造成损坏，适配现场快速移动、多角度调整的作业节奏。

　　设计过程中特意去掉了原厂手柄上多余的功能拓展位、装饰性结构，整个手柄的外曲面全部做了顺滑的圆角过渡，没有容易积灰的凹槽缝隙，日常使用后只需要用无尘布擦拭表面就能完成清洁，不会在缝隙里残留扫描喷粉、车间油污这类难以清理的污渍。实心结构的另一个优势是抗形变能力强，哪怕是不小心从工作台高度掉落到地面，也不会出现薄壁结构常见的开裂、断折问题，耐用性完全满足工业现场、工作室日常高频使用的需求。从结构受力的角度分析，手柄与设备连接的根部做了局部加厚处理，这个位置是整个手柄受力最集中的区域，加厚处理后能分散设备重量带来的弯曲应力，避免长期使用后连接部位出现应力发白、断裂的问题，持握区域的壁厚均匀，不管是采用FDM工艺打印制作还是采用注塑工艺小批量生产，都不会出现壁厚差异导致的收缩变形、翘曲问题，成型后的尺寸精度能稳定控制在安装公差允许的范围内。
