嵌入式LCD显示屏壁挂式安装外壳结构

项目分类:通用机械零部件 发布时间:2024-07-22 ID:759326
  • 嵌入式LCD显示屏壁挂式安装外壳结构
  • 嵌入式LCD显示屏壁挂式安装外壳结构
  • 嵌入式LCD显示屏壁挂式安装外壳结构
  • 嵌入式LCD显示屏壁挂式安装外壳结构
  • 嵌入式LCD显示屏壁挂式安装外壳结构
  • 嵌入式LCD显示屏壁挂式安装外壳结构
  • 嵌入式LCD显示屏壁挂式安装外壳结构
  • 嵌入式LCD显示屏壁挂式安装外壳结构
  • 嵌入式LCD显示屏壁挂式安装外壳结构
  • 嵌入式LCD显示屏壁挂式安装外壳结构

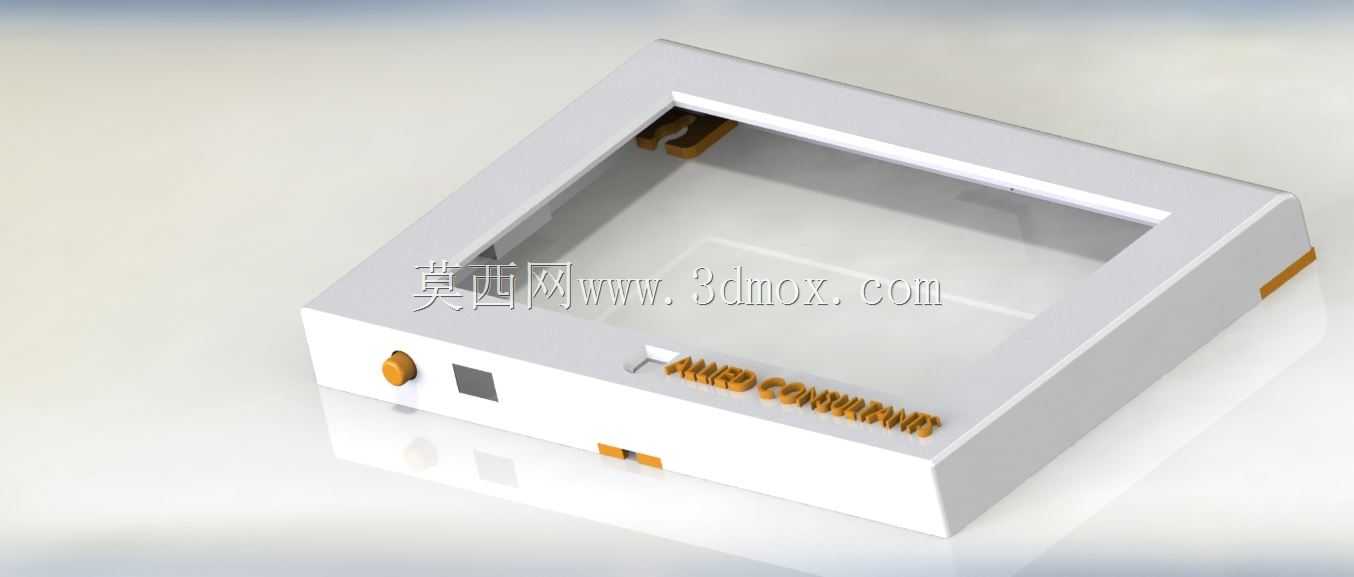

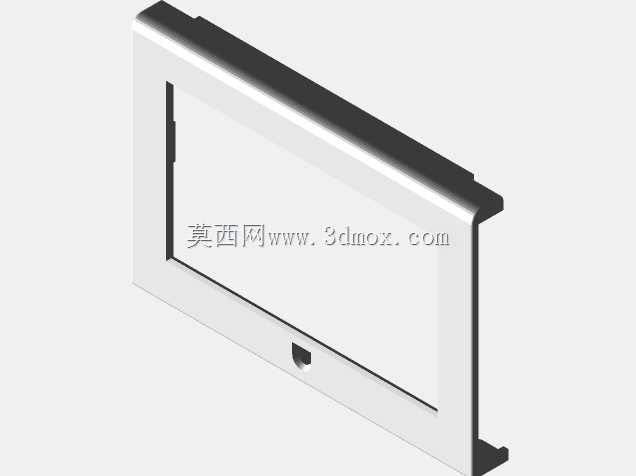

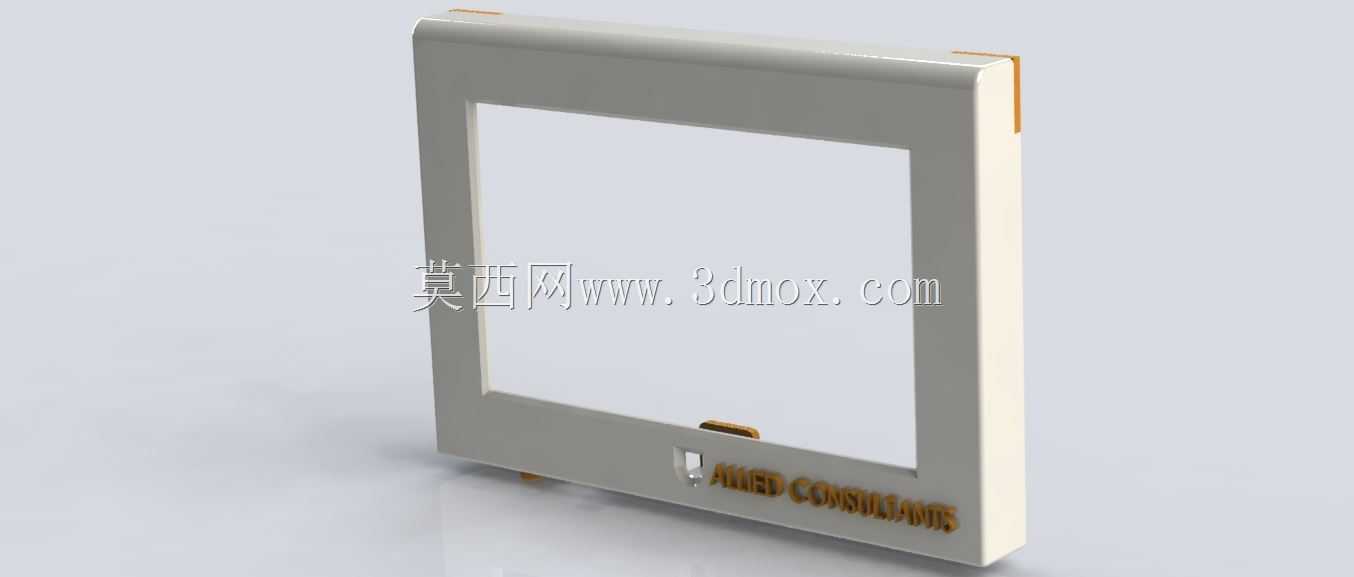

  这款壁挂式外壳是针对嵌入式系统配套的LCD显示单元做的定制化结构设计,核心服务于工业现场、小型设备操作台、嵌入式开发套件的显示终端安装需求,区别于常规商用显示屏的塑料外框,整个结构围绕嵌入式安装场景的固定可靠性、装配便捷性做了针对性优化。从实际使用场景来看,这类外壳主要适配小尺寸LCD显示模组,常见于开源硬件开发项目、小型工业控制终端、桌面级嵌入式设备的显示端防护,既可以通过背部的挂装结构固定在墙面、设备立面,也能配合卡扣直接嵌入设备面板的预留开孔,不需要额外设计复杂的压片固定结构。设计阶段首先考虑的是屏幕的装配公差,内框的尺寸预留了0.2mm的装配间隙,刚好容纳LCD模组的边框,同时在壳体的四个边角位置做了内凹的限位筋,

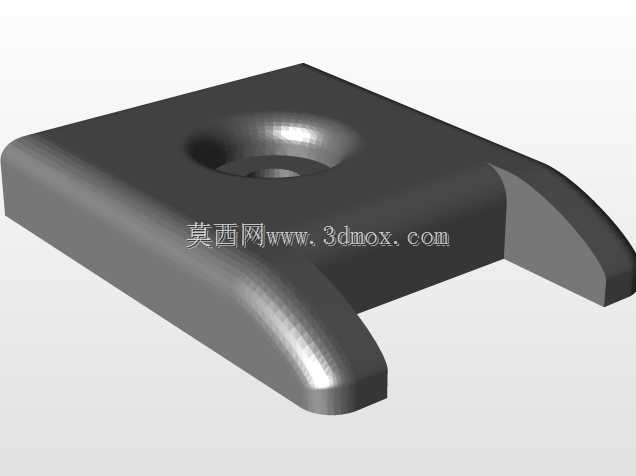

  屏幕装入后不会出现横向窜动,避免长期使用后屏幕偏移遮挡显示区域。壳体正面的边框宽度做了均衡处理,既不会因为过窄导致结构强度不足,也不会因为过宽遮挡屏幕有效显示区域,边框边缘做了0.5mm的圆角过渡,没有尖锐棱角,既避免安装时划伤操作人员,也能减少3D打印过程中的层间应力集中,降低打印件翘边变形的概率。背部的固定结构采用了隐藏式卡扣设计,对应嵌入式安装场景,在面板开孔后直接将壳体推入即可通过卡扣卡紧在面板背面,不需要额外打螺丝固定,大幅提升现场装配效率;针对壁挂安装场景,壳体背部预留了两个挂装卡槽,配合常见的自攻螺丝或者墙钉就能直接挂装,卡槽做了导向斜角,挂装时不需要精准对位就能顺利卡入,降低现场安装的对位难度。

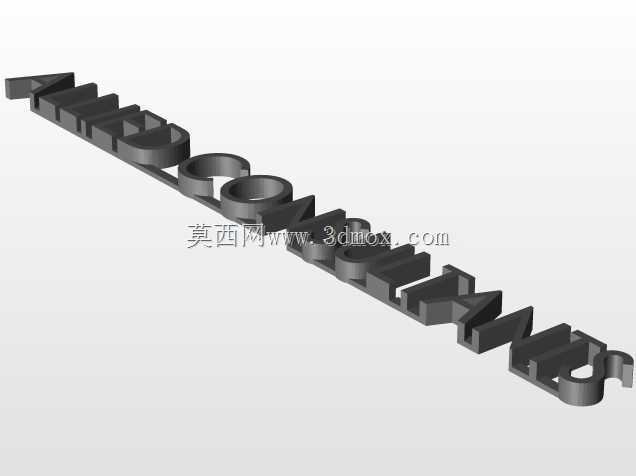

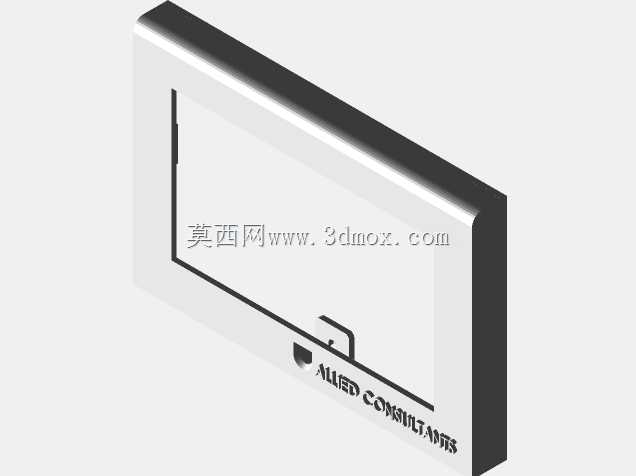

  壳体侧面预留了细小的走线缺口,刚好容纳LCD屏幕的排线穿过,缺口位置做了圆弧过渡,不会划伤排线绝缘层,同时缺口尺寸经过测算,不会因为过大导致灰尘或者杂物从缝隙进入壳体内部。考虑到3D打印的工艺特性,整个壳体的壁厚统一设置为2mm,既保证了足够的结构强度,手持按压不会出现明显形变,也不会因为壁厚过厚导致打印时间过长、材料浪费,所有的加强筋都设置在壳体背部,从正面看不到任何加强结构,保证外观面的平整整洁。壳体正面下方预留了小型标识区域,可以丝印或者激光雕刻设备编号、功能标识,标识区域做了0.1mm的下沉处理,标识制作后不会因为日常擦拭磨损脱落。在安装边界上,这款外壳的外轮廓尺寸适配对应尺寸的LCD屏幕,

  嵌入式安装时需要在安装面板上开出比壳体内框大0.3mm的方形通孔,壁挂安装时两个挂孔的中心距经过精准校准,挂装后壳体保持水平,不会出现倾斜。壳体的边角位置做了小尺寸的避让缺口,避免安装时和墙面或者面板上的其他凸起结构产生干涉,哪怕安装面存在小尺寸的凸起异物,也能通过避让缺口保证壳体和安装面贴合平整。和常规的通用显示屏外壳不同,这款结构没有多余的装饰性设计,所有结构特征都服务于装配、固定、防护的实际功能,没有冗余的造型元素,不管是采用FDM工艺3D打印做功能验证,还是后续开模做小批量量产,都不需要做过多的结构调整,能直接适配生产工艺要求。实际装配时,只需要将LCD屏幕从壳体背部放入,对准四个边角的限位筋,再通过背部的四个小卡扣卡住屏幕背部的金属边框,不需要打胶或者额外固定件就能完成屏幕和壳体的组装,后期维护拆卸时只需要拨开卡扣就能取出屏幕,维修更换非常方便。壳体表面没有复杂的曲面结构,所有特征都是规则的直边加圆角过渡,建模过程中不需要复杂的曲面操作,结构修改调整非常便捷,针对不同尺寸的LCD屏幕,只需要调整内框尺寸、外框长宽参数就能快速衍生出适配不同屏幕规格的外壳结构,具备很好的参数化修改基础。
