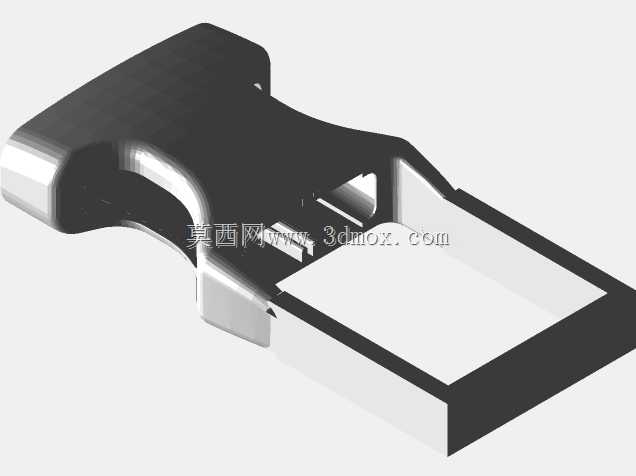

日常做结构设计时,这类插接式卡扣的应用场景其实覆盖得极广,从户外装备的织带连接、消费电子的壳体扣合,到工业设备的线束护罩快拆、仓储周转箱的侧盖固定,都能看到同原理结构的身影,很多新手建模时容易只照着外形抄,忽略实际使用中的受力边界和安装间隙,最后打样出来要么插接过松容易松脱,要么卡接过紧拆装费力,甚至反复插拔几次就口就出现应力发白断裂的问题。做这个结构的建模时,首先要捋清楚实际使用的受力逻辑:这类卡扣的核心是通过插接端的弹性形变实现过盈锁紧,公端插入母端腔体时,两侧的弹性臂先被向内挤压变形,完全推入到位后弹性臂回弹卡入母端的限位槽,实现轴向的锁紧固定,同时公端顶部的限位凸台会和母端的端面贴合,限制插接到位后的继续窜动,
避免连接后出现上下晃量。设计时首先要确定安装边界,母端的腔体宽度要匹配对应插接件的厚度,常规用于织带连接的场景下,腔体内部净宽要比配套织带厚度大0.2-0.3mm,既方便织带穿入固定,又不会因为间隙过大导致织带在腔体内窜动磨损;公端的插入段长度要和母端的腔体深度匹配,插入到位后公端的端面要和母端的内部端面完全贴合,避免插接后出现前后的旷量。弹性臂的厚度设计是整个结构的核心,采用常规PP或者POM塑料加工时,弹性臂的根部厚度要控制在总壁厚的0.6-0.8倍,长度要满足形变时的弯曲半径要求,避免根部应力集中导致断裂,卡接凸台的导入角要做15-20度的斜角,方便插入时的导向,退出侧的直角边要做0.1mm左右的小倒角,
既保证锁紧时的卡接量足够,又不会因为锐边导致拆装时磨损弹性臂。外形上做了圆弧过渡处理,所有外露的棱边都做了R0.5以上的圆角,避免使用时刮伤操作人员或者划破配套的织带、线缆,握持区域的表面做了微弧面处理,按压解锁时的受力面更贴合手指轮廓,拆装时不需要额外的工具,直接按压两侧的弹性臂就能快速拔出,适合需要频繁拆装的使用场景。建模过程中要重点校核配合间隙,公端和母端的插接配合面单边留0.15mm的间隙,保证注塑成型后的拔模斜度不会影响装配,弹性臂的形变量要控制在材料允许的弯曲形变范围内,常规POM材料的允许弯曲形变量不超过臂长的5%,设计时要反复核算卡接凸台的高度,保证形变量在安全区间内,避免反复插拔后出现塑性变形失去锁紧力。
另外还要考虑注塑成型的工艺性,整个结构的壁厚尽量保持均匀,避免出现壁厚突变导致的缩痕、气泡问题,弹性臂根部的过渡位置要做圆角处理,减少应力集中,拔模方向要和插接方向保持一致,避免出现倒扣导致模具结构复杂化,不需要额外做斜顶或者滑块就能完成注塑生产,能有效降低量产时的模具成本。实际装配时,这类卡扣不需要额外的螺丝、粘接剂等辅助连接件,直接对准腔体推入就能完成锁紧,单组卡扣的锁紧力能达到50N以上,完全满足日常使用中的连接强度要求,相比传统的螺丝连接,拆装效率能提升80%以上,也不会出现螺丝松动、滑牙的问题,在很多需要快拆快装的场景下,这种结构的可靠性和便利性都远高于传统的连接方式。
