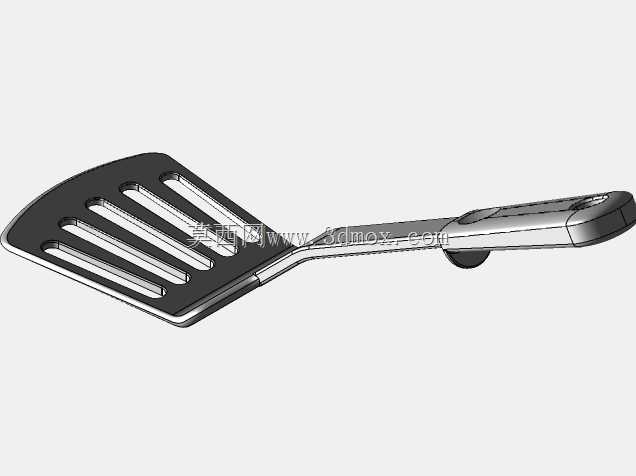

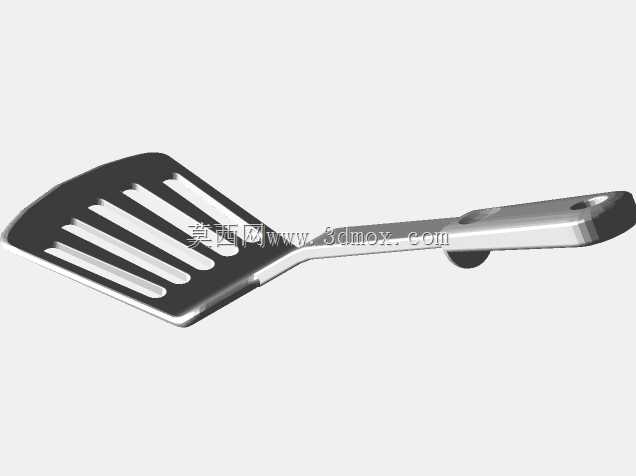

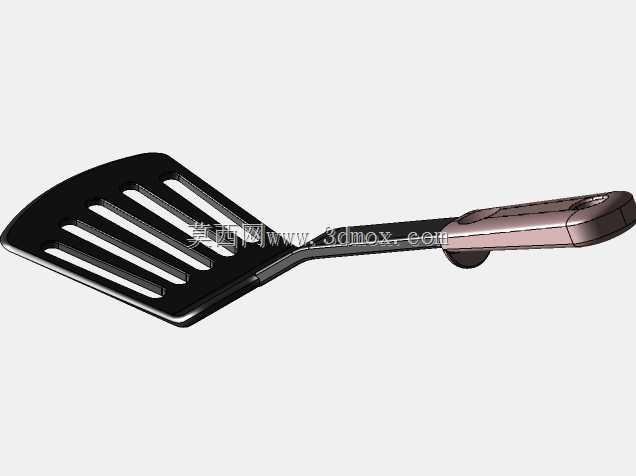

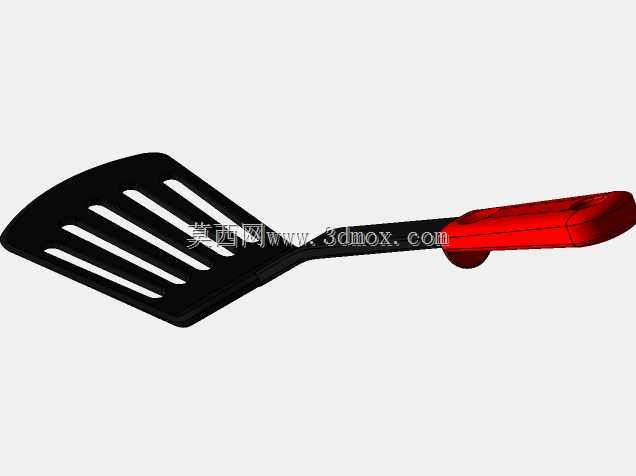

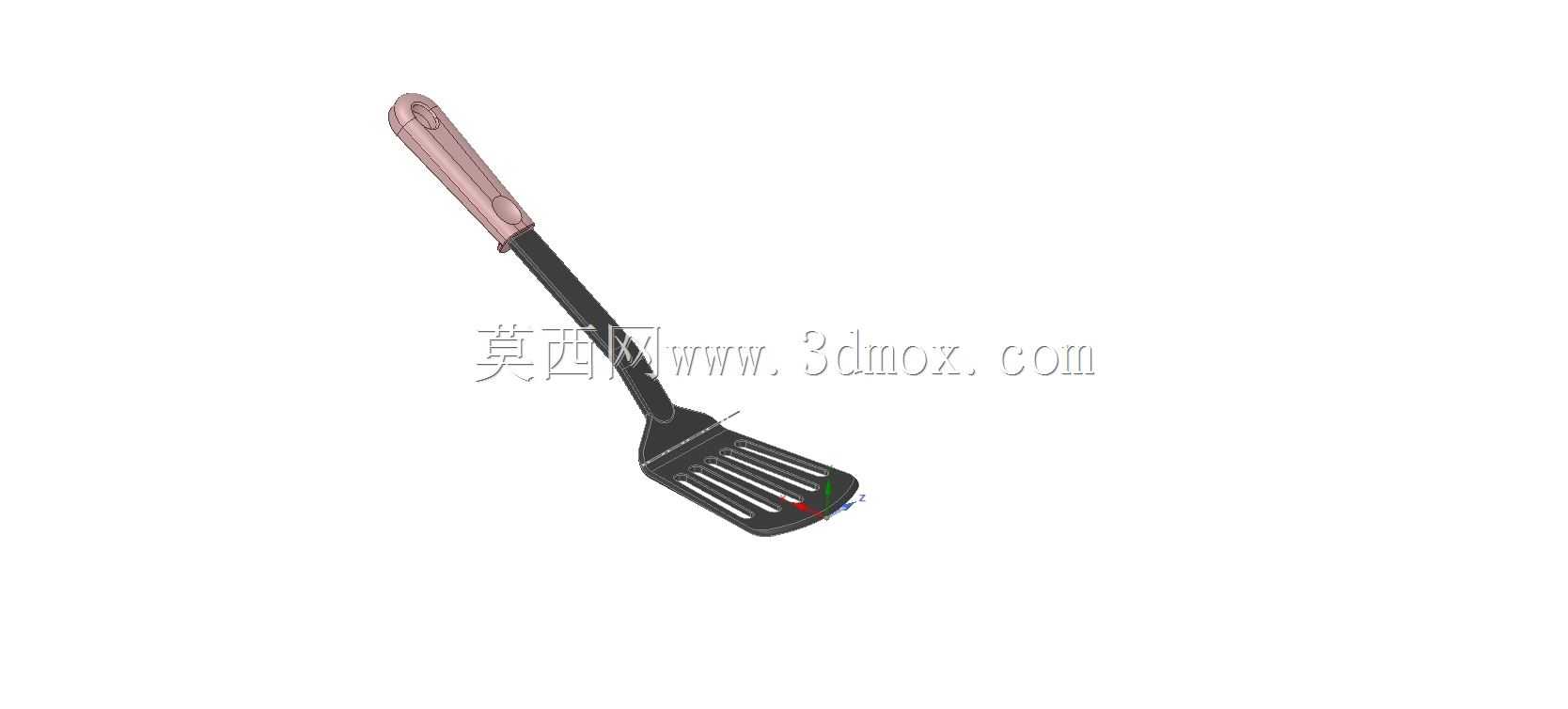

家用烹饪漏铲结构三维设计

　　这款漏铲的结构设计围绕家用烹饪场景的实际使用需求展开，首先要适配煎、炒、捞取等多类厨房操作的受力与使用习惯，整体采用长柄加镂空铲面的分体式结构，手柄段做了贴合手掌弧度的曲面造型，握持时能分散手腕受力，长时间翻炒也不会出现硌手的问题，手柄与铲杆的衔接处做了加厚过渡处理，避免翻炒硬质食材时出现应力集中导致的断裂问题。铲杆部分采用细长直杆结构，长度控制在能让使用者手部远离灶台高温区的范围，同时兼顾翻炒时的力矩传递，不会因为杆身过长导致操作晃动感过强，也不会因为过短让手部容易被热油溅到。铲面部分采用带均匀长条形漏孔的扁平结构，漏孔的排布兼顾沥油效率与食材承托能力，孔径大小经过适配，既能快速滤掉煎炸后的多余油脂，又不会让小块食材从孔中掉落，

　　铲面边缘做了微弧收边处理，贴合锅底弧度，翻炒时能完整刮起锅底食材，不会出现残留死角，铲头与铲杆的连接位置做了加宽铆接结构，保证连接强度，承受翻炒时的侧向力也不会出现松动。从安装边界来看，这款手持工具不需要额外的配套安装结构，整体外形尺寸适配常规家用厨房的收纳空间，手柄末端做了挂孔设计，可以直接悬挂在厨房挂杆上收纳，不会占用抽屉空间。设计过程中首先考虑的是不同烹饪场景的适配性，比如煎制食材时需要铲面有足够的平整度来承托食材翻面，捞取油炸食材时需要足够的沥油效率，翻炒蔬菜时需要铲边有足够的贴合度来避免食材被铲碎，因此在铲面的弧度、漏孔的间距、手柄的握持角度上都做了对应调整，手柄的握持角度与铲面呈15度左右的夹角，

　　这个角度符合人体手腕自然操作的姿态，翻炒时不需要刻意弯折手腕就能完成铲取动作，降低长时间操作的疲劳感。材质适配方面，结构设计预留了不同材质的装配公差，手柄部分可以适配隔热塑料、实木等隔热材质，铲杆与铲面部分可以适配不锈钢、食品级涂层金属等耐高温材质，各部件的连接位置做了密封结构设计，避免烹饪时的油污、食物残渣进入连接缝隙，降低清洁难度。从实际使用的受力角度分析，铲面最容易出现变形的位置是铲头与铲杆的衔接处，因此该位置做了局部加厚的加强筋结构，在不增加整体重量的前提下提升结构强度，即使铲取较重的食材也不会出现铲面弯折的问题，漏孔的边缘做了钝化处理，不会划伤锅具表面的不粘涂层，适配市面上绝大多数的家用炒锅、煎锅使用。整体结构没有复杂的异形零件，加工工艺适配常规的冲压、注塑、铆接工艺，量产时的装配难度低，各部件的公差配合宽松，不需要高精度加工就能完成组装，日常使用过程中如果出现部件损坏，也可以单独更换对应零件，降低使用成本。
