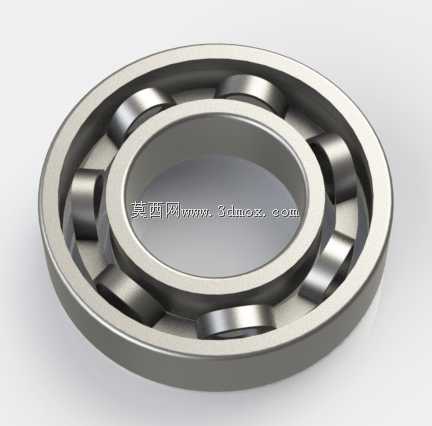

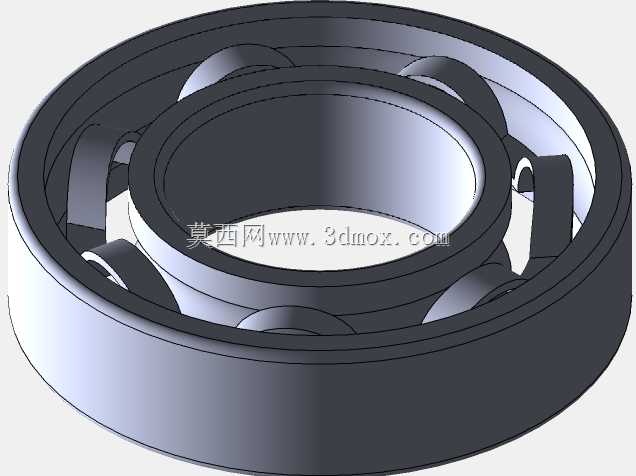

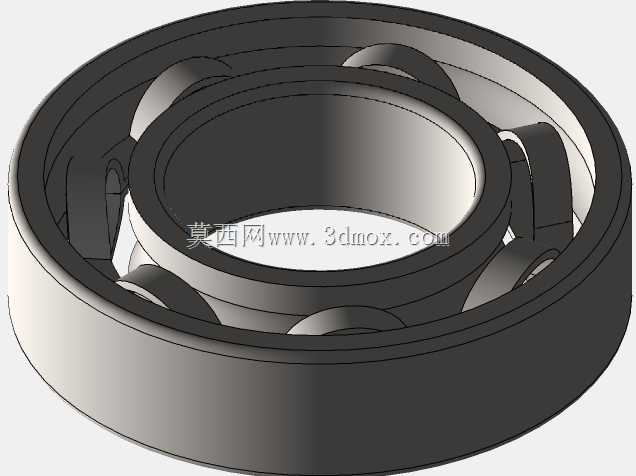

带护圈可装球式康拉德深沟滚珠轴承结构

项目分类:通用机械零部件 发布时间:2024-07-22 ID:759460
  • 带护圈可装球式康拉德深沟滚珠轴承结构
  • 带护圈可装球式康拉德深沟滚珠轴承结构
  • 带护圈可装球式康拉德深沟滚珠轴承结构
  • 带护圈可装球式康拉德深沟滚珠轴承结构
  • 带护圈可装球式康拉德深沟滚珠轴承结构
  • 带护圈可装球式康拉德深沟滚珠轴承结构

  在各类回转传动场景中,这类带护圈的康拉德结构滚珠轴承是支撑旋转轴系、降低运动摩擦阻力的核心基础零件,从普通的民用家电电机、轻工输送辊道,到工业领域的泵类轴系、中小型减速机输入输出端,再到普通机床的辅助传动轴支撑,都能见到这类结构轴承的应用,它不需要复杂的配套安装座调整,能同时承受径向载荷与一定比例的轴向载荷,适配多数中低转速、载荷波动不大的回转工况。

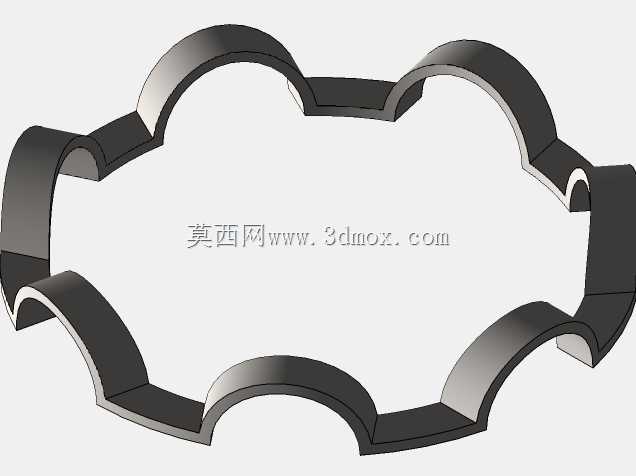

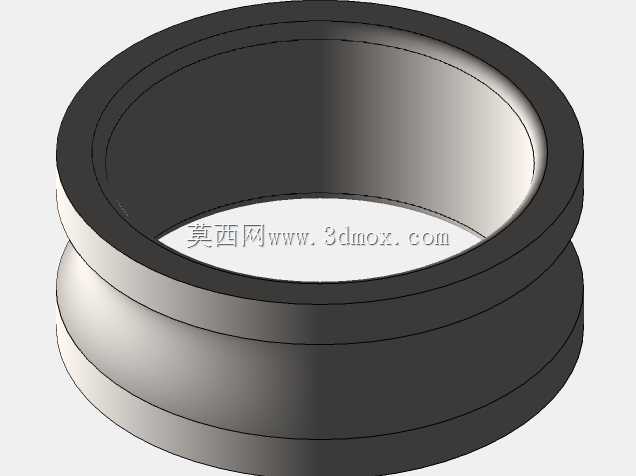

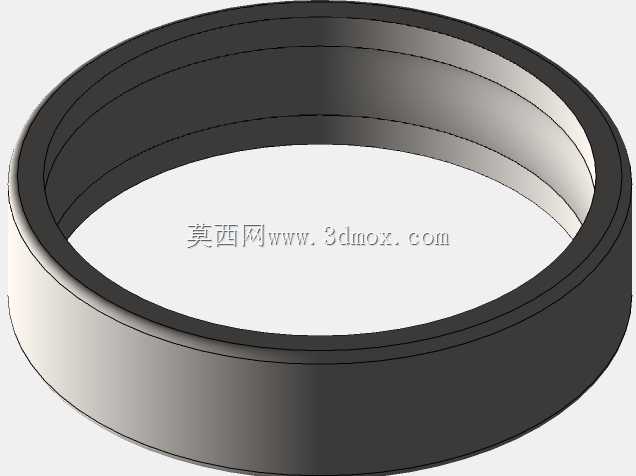

  不同于满装球轴承的装球方式,这款轴承的设计思路围绕装配便利性与运行稳定性展开:设计阶段将内圈的安装基准面与外圈的滚道曲率做匹配优化,装配时无需加热套合,只需将内圈沿径向推到外圈滚道的一侧,利用另一侧留出的环形间隙逐颗装入钢球,待所有钢球装填到位后,将内圈推回到同轴中心位置,再用保持架(也就是设计说明里提到的护圈)将每颗钢球均匀分隔开,避免钢球在运转过程中相互挤压摩擦,最后用固定件将保持架锁止定位,防止高速运转时保持架出现窜动脱落。这里的护圈采用对称分体设计,需要打印两件配合使用,刚好能卡在钢球的赤道位置,既不会与内外圈滚道发生运动干涉,又能可靠约束钢球的周向位置,保证每颗钢球在滚道内的公转轨迹一致。

  整个轴承的所有尺寸参数、钢球装填数量都通过参数化方程驱动,在建模阶段调整轴径、载荷等级对应的参数时,钢球直径、滚道曲率半径、内外圈壁厚、护圈的安装槽尺寸都会自动匹配更新,不需要逐个特征修改,能大幅提升同系列不同规格轴承的建模效率,也能避免手动改尺寸出现的配合间隙不合理问题。从安装边界来看,这类轴承的外圈与安装座孔采用基轴制过渡配合,内圈与支撑轴采用基孔制过盈配合,安装时要注意对准轴肩与座孔的定位端面,不能出现倾斜敲入的情况,否则很容易造成滚道压痕、钢球卡滞,直接影响轴承的运转精度与使用寿命。

  实际选型应用时,要注意这类康拉德结构轴承的装球间隙限制,它的钢球装填数量比同尺寸的填槽式轴承少,额定动载荷会略低,不适合重载冲击的工况,但它的轴向承载能力更均衡,高速运转时的噪音更低,适合对运转平稳性有要求的场合。建模过程中对滚道的曲率系数做了优化,内圈滚道曲率半径取钢球直径的0.515倍,外圈滚道曲率半径取钢球直径的0.525倍,既保证钢球与滚道有足够的接触面积降低接触应力,又不会因为接触面积过大导致摩擦阻力升高,同时在内外圈的挡边位置做了微小的倒角处理,避免装配时钢球磕碰挡边产生毛刺,也能在运转时留存少量润滑脂,形成持续的油膜降低磨损。护圈的固定结构采用卡扣式设计,不需要额外的铆钉连接,装配时直接扣合到位即可,两个半片护圈的卡扣位置做了错位设计,避免运转时卡扣受离心力脱开,同时护圈的内径与内圈挡边之间留了0.2mm的间隙,外径与外圈挡边之间留了0.3mm的间隙,防止运转过程中护圈与内外圈挡边发生摩擦产生额外热量与磨损。

  在日常维护场景中,这类结构的轴承拆解也比较方便,只需要拆下护圈的固定件,将内圈推到一侧就能倒出所有钢球,方便对滚道、钢球进行清洗检查,更换润滑脂后再按装配流程装回即可,相比不可拆解的密封轴承,维护成本更低,适合需要定期保养的开式传动场景。建模时对所有配合面的公差都做了模拟,包括钢球与滚道的径向游隙,按照普通级精度轴承的标准取0.01-0.025mm的游隙范围,既不会因为游隙过大导致轴系跳动超差,也不会因为游隙过小导致运转时热胀卡死,能适配多数常规工作温度下的使用需求。
