家用有线门铃呼叫装置结构设计

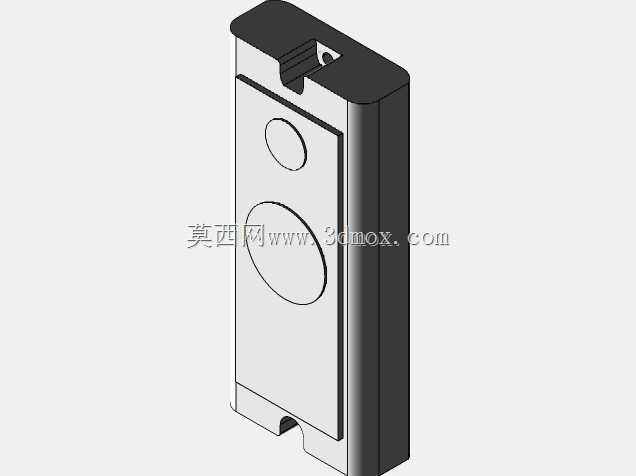

　　日常民用入户场景里，有线门铃是替代敲门动作、实现室内外呼叫联动的基础装置，相比无线款，它不存在信号穿墙衰减、电池更换频繁的问题，在老式砖混结构住宅、信号屏蔽较强的精装户型里，稳定传输的优势十分突出。做这款结构设计的时候，首先要考虑的是户外安装的适配性，壳体采用窄长立式造型，宽度控制在常规86型暗装底盒的兼容范围内，背部预留的挂装孔位可以直接匹配墙面预埋的接线底盒，不需要额外在墙面打孔扩孔，安装时只需要将入户预埋的两芯信号线接入背部接线端子，扣合壳体即可完成固定，整体突出墙面的厚度控制在20mm以内，不会因为突出过多造成进出磕碰，也能避免楼道搬运大件物品时剐蹭损坏。

　　功能层面，这款有线门铃采用双按键分区设计，上下两个圆形按键对应不同的呼叫触发逻辑，可适配双户型共用入户通道的场景，也可单户使用时设置为普通呼叫、紧急呼叫两种触发模式，按键采用下沉式嵌入式结构，按键边缘与壳体表面预留0.8mm的按压行程间隙，既保证按压时有清晰的触感反馈，也能避免日常积灰落入按键缝隙造成卡滞。壳体的上下端做了小尺寸的缺口导流设计，雨天墙面渗水时可以顺着缺口流下，不会顺着壳体接缝渗入内部接线区域，户外安装时不用额外加装防雨罩也能满足单元楼半户外场景的防护需求。

　　设计过程中没有做多余的装饰性曲面，整体以直边直角为主，一方面是降低壳体注塑生产时的脱模难度，减少模具抽芯结构，另一方面直边造型在墙面安装时更容易找正对齐，不会因为曲面造型出现安装歪斜的视觉差。内部的PCB安装位预留了3mm的安全间隙，接线端子位置做了挡筋分隔，避免安装时线头裸露造成短路，壳体的扣合结构采用周圈卡扣加底部一颗固定螺丝的组合，日常检修时只需要拧下底部螺丝即可拆开面板，不需要暴力撬动壳体，能减少后期维护的拆装损耗。

　　从实际使用的角度出发，这款结构没有集成多余的声光模块，所有发声单元都设置在室内接收端，户外端仅保留触发按键功能，避免户外端发声造成楼道噪音污染，同时也能降低户外端的功耗，因为有线供电的特性，整机不需要预留电池仓，进一步压缩了壳体的整体厚度，让外观更简洁利落。按键表面做了细微的磨砂纹理，长期按压不会留下明显的指纹和划痕，壳体采用ABS阻燃材质，表面做哑光处理，在户外长期日晒的情况下不容易出现发黄变色的问题，能适配不同风格的入户门装修，不管是深色防盗门还是浅色墙面，黑白撞色的外观都不会显得突兀。

　　考虑到不同施工场景的接线差异，背部的接线仓做了足够的余量空间，哪怕是较粗的国标信号线也能轻松容纳，不会出现合盖时压线造成绝缘层破损的问题，挂装孔位做了长圆孔设计，安装时可以上下左右微调1.5mm的位置，抵消墙面底盒安装时的位置偏差，降低安装对位的难度。
