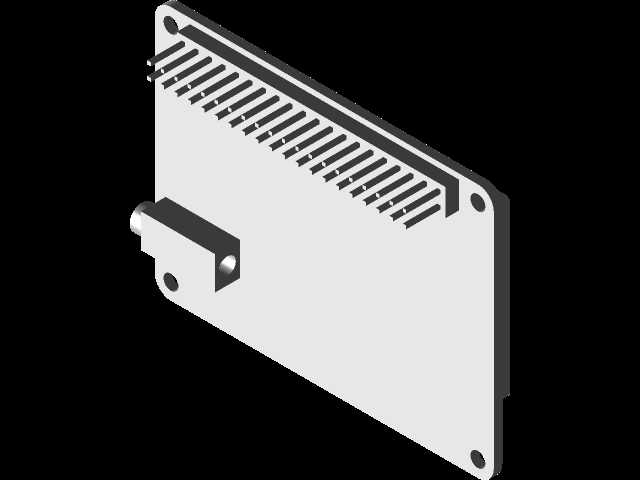

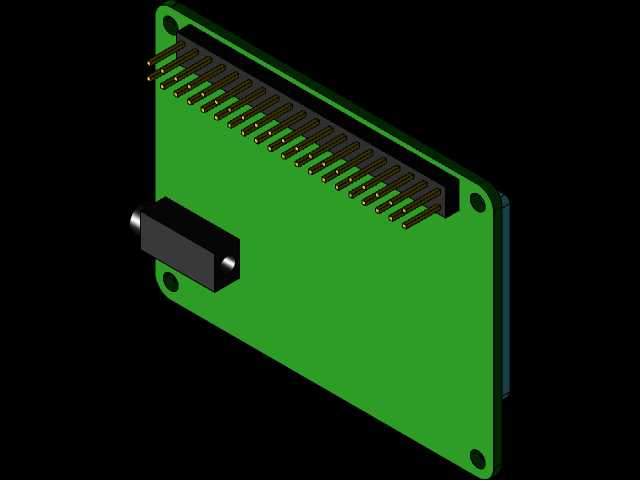

本次建模的谷歌珊瑚迷你开发板结构,主要面向边缘AI嵌入式设备的集成开发场景,在智能物联网终端、小型视觉识别节点、低功耗边缘推理设备中有着广泛的应用空间。做这类板卡的三维结构建模,核心目的是给整机结构设计提供精准的安装参考,避免后续外壳设计、堆叠安装时出现接口干涉、空间预留不足的问题,很多嵌入式项目在结构打样阶段出现的装配问题,本质上都是前期板卡尺寸校核不到位导致的。
从实际功能特性来看,这块板卡本身集成了边缘TPU推理模块,板载的排针接口承担了GPIO扩展、供电、通讯信号传输的作用,侧面的直流电源接口负责外接电源输入,建模时需要精准还原每一个排针的伸出长度、引脚间距,以及电源接口的凸台高度,这些细节直接决定了后续接插件装配时能不能顺利插合,会不会出现插针歪折、接口被外壳挡住的情况。很多新手建模时容易忽略排针的倒角和引脚根部的塑胶基座细节,实际做结构干涉检查的时候,这些小特征恰恰是最容易和外壳筋位、固定柱产生冲突的地方。
设计思路上,建模优先还原板卡的安装基准,首先确定PCB板的本体厚度,四个角的安装孔位坐标是整个模型的基准原点,所有接口、元件的位置都要以安装孔为基准做尺寸标注,这样后续导入整机装配体的时候,可以直接通过孔位配合完成约束,不需要反复调整位置。板卡边缘的圆角、PCB的层叠结构不需要做过度细化,但是所有向外突出的元件,包括排针、电源接口、板载的按键和指示灯,都必须严格按照实际尺寸做 protrusion 特征,因为这些部分是和外部结构直接接触的,尺寸偏差超过0.2mm就可能导致装配失败。
外形尺寸与安装边界方面,PCB本体的长宽尺寸严格按照实物1:1还原,板厚按照常规四层板的1.6mm标准厚度设置,四个安装孔的孔径适配M2规格的固定铜柱,孔位距离板边的距离严格控制在3mm,避免安装时铜柱压到板边的走线。排针部分的引脚伸出PCB板面的高度为8.5mm,塑胶基座距离板面高度为2.5mm,排针整体距离板边的距离为1.5mm,这个尺寸在做外壳开窗的时候要预留至少0.3mm的间隙,避免插排针的时候外壳顶住塑胶基座。侧面的直流电源接口凸台伸出板边的长度为6mm,接口中心距离板面的高度为4.2mm,设计外壳的电源开口时,要注意开口边缘距离接口外壁预留0.5mm的装配间隙,同时要考虑电源插头插入时的握持空间,不能让外壳挡住插头的插拔行程。
在实际项目应用中,这类迷你开发板经常被集成到小型智能摄像头、便携式AI识别终端、工业边缘采集节点里面,很多时候需要和传感器板、通讯板做堆叠安装,这时候模型的精准度就直接决定了堆叠支架的设计尺寸,如果排针高度建模不准,就会导致两块板堆叠时间隙过大或者压到板载元件。建模时还特意还原了板载元件的最高高度,整个板卡除排针外的最高元件高度为5mm,这个尺寸是设计板卡上方屏蔽罩或者上层板安装间隙的核心参考,预留间隙不能小于1mm,避免元件受压损坏。
做这类电子板卡的结构建模,不需要还原内部的电路走线和芯片的具体型号,但是所有和结构装配相关的特征必须做到零偏差,包括安装孔的位置、接口的尺寸、突出元件的高度和轮廓,这些都是结构设计阶段必须要拿到的核心参数。很多结构工程师在做嵌入式设备设计的时候,往往因为手里没有精准的板卡模型,只能靠卡尺手动测量,不仅效率低,还容易出现测量误差,导致开模后外壳报废,精准的三维模型可以直接导入装配体做干涉检查,提前规避90%以上的装配问题,大幅缩短项目的结构研发周期。
