PLA长丝回收再挤出成型设备结构设计

　　在桌面级FDM3D打印的日常生产场景中，打印失败件、支撑废料、料头残料的产生量往往能占到耗材总消耗量的两到三成，多数零散打印场景下这类废丝会被直接当作固废丢弃，既造成PLA材料的浪费，也不符合小批量制造场景的减碳需求，这款PLA回收机的结构设计，正是瞄准个人工作室、小型创客空间、院校3D打印实验室这类日废丝产出量在1-5公斤的场景，实现废PLA从破碎到挤出成可复用长丝的全流程闭环处理。

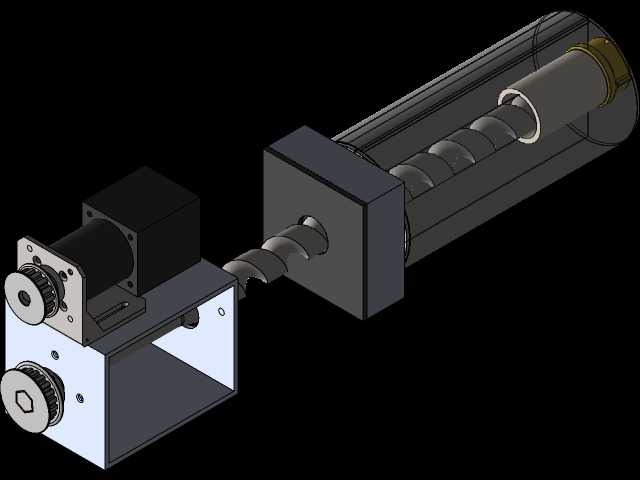

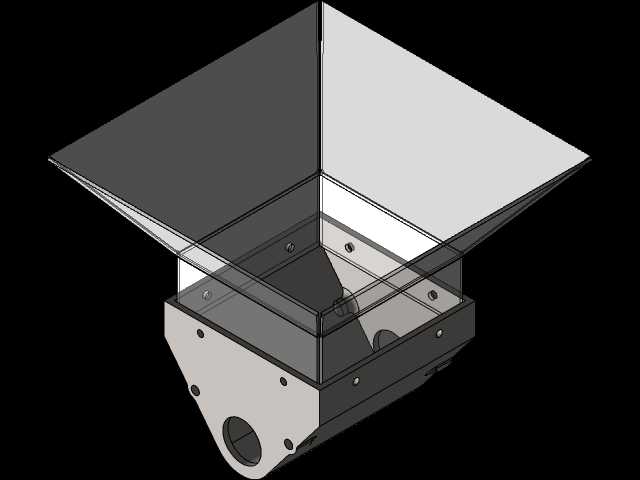

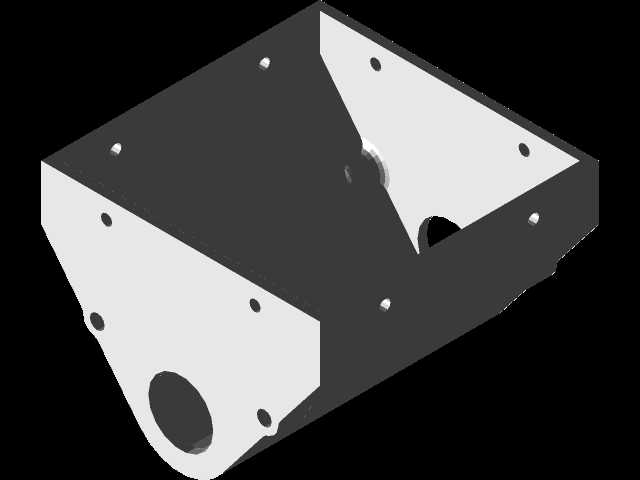

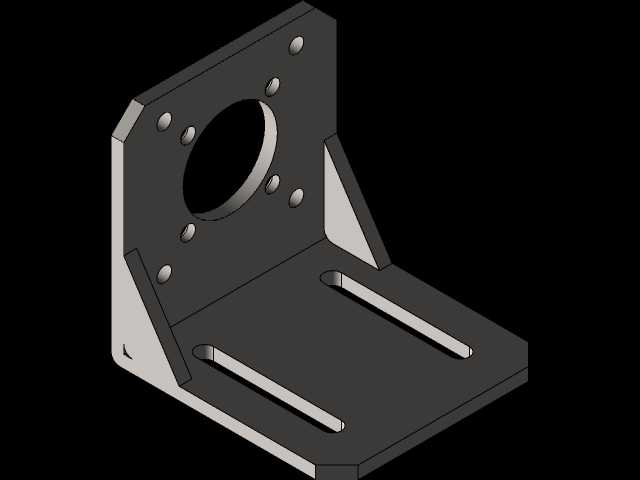

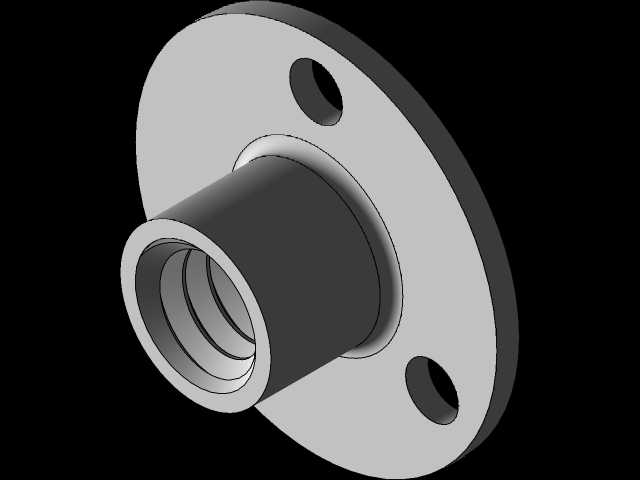

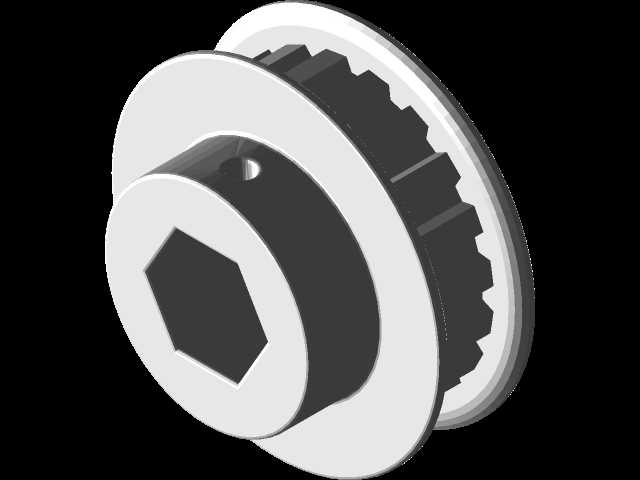

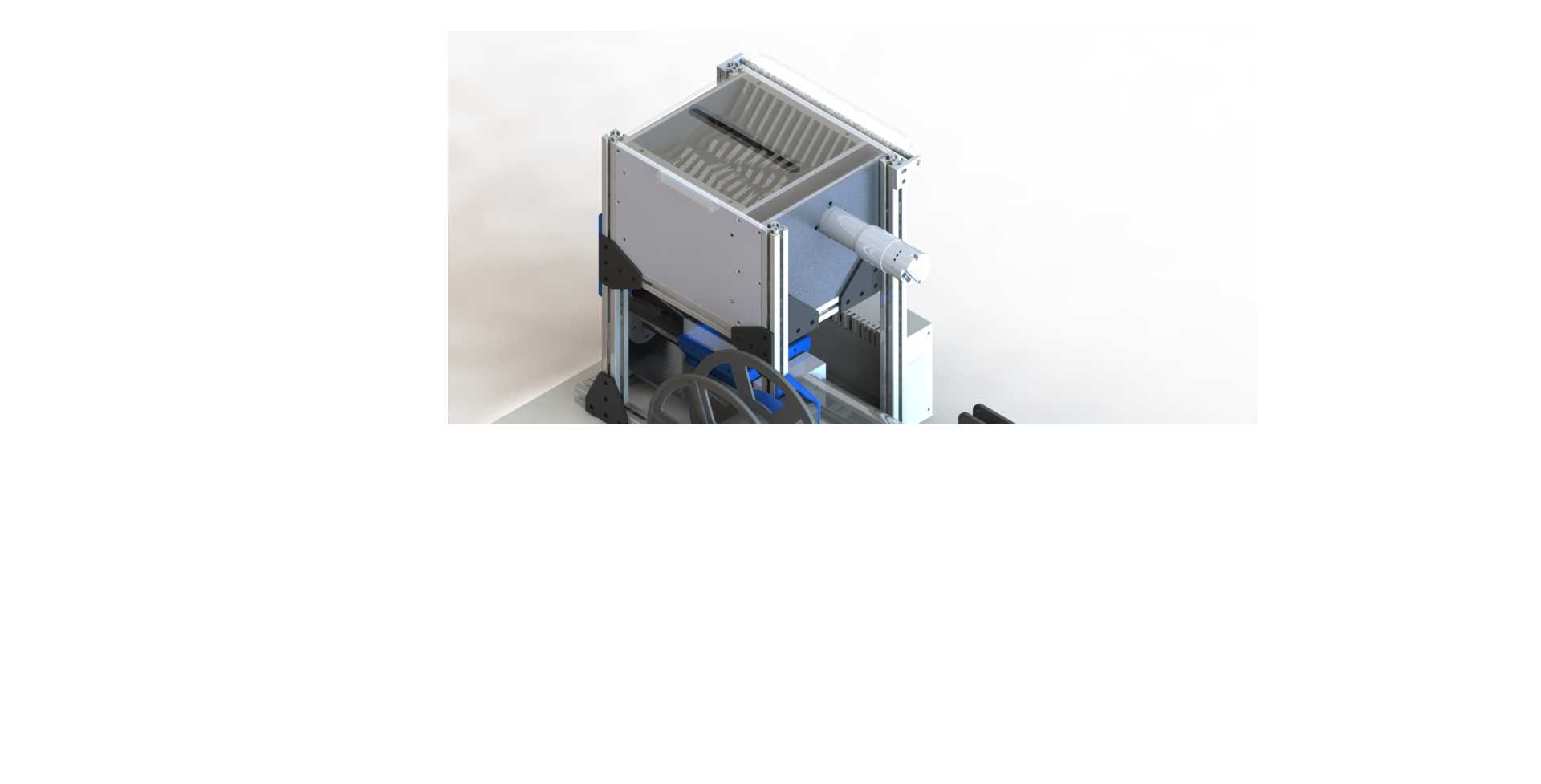

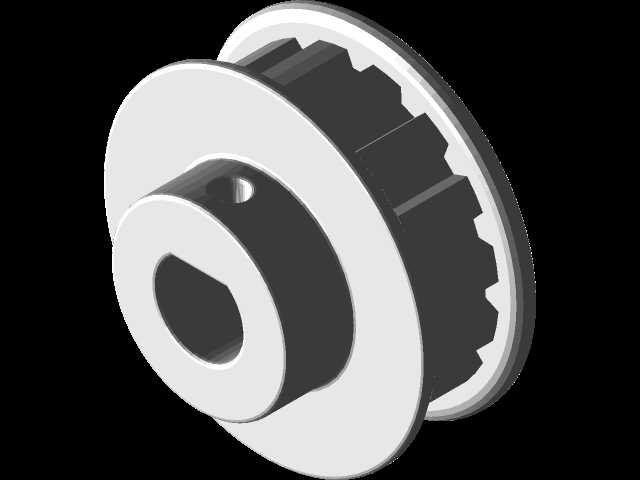

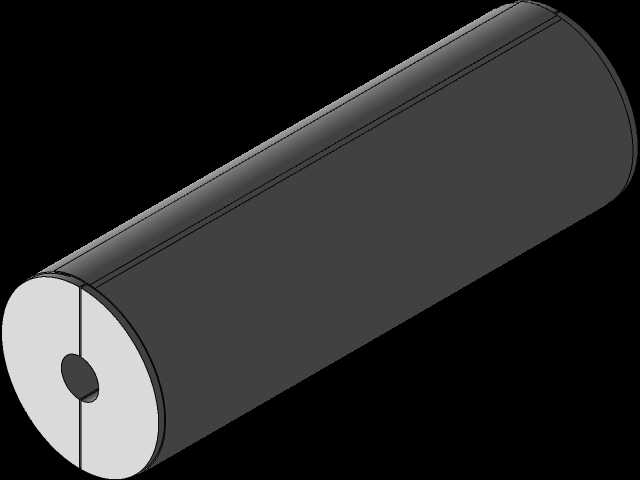

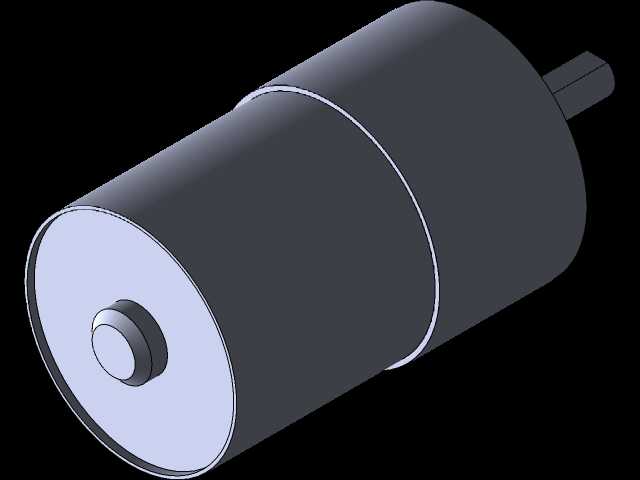

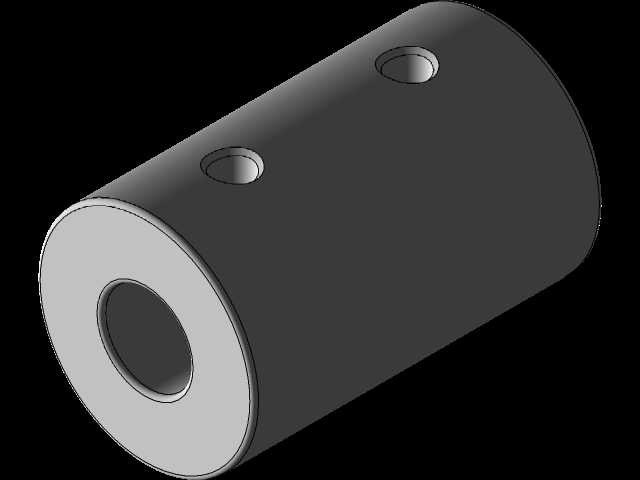

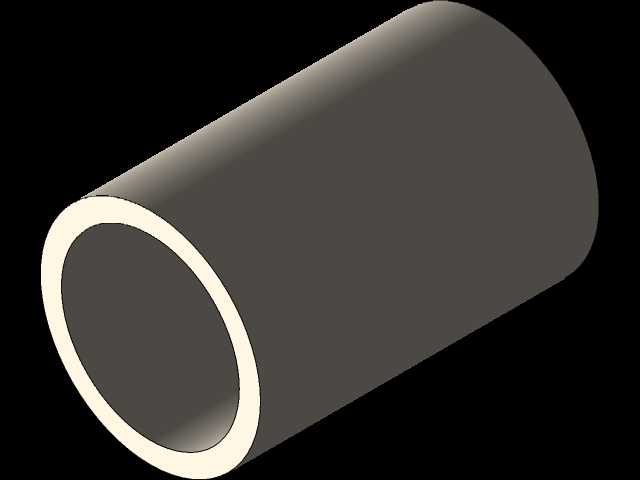

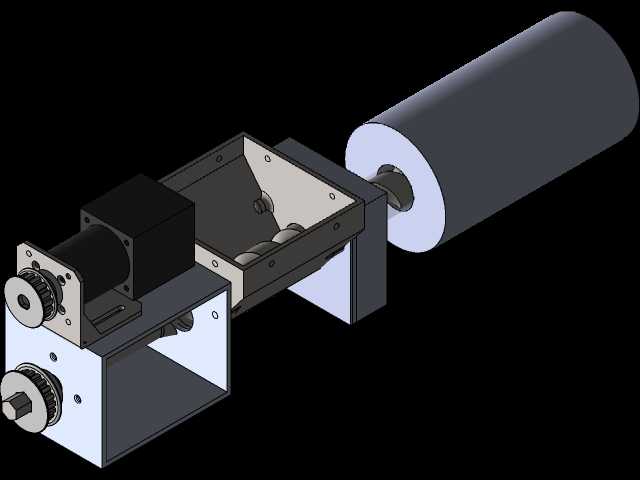

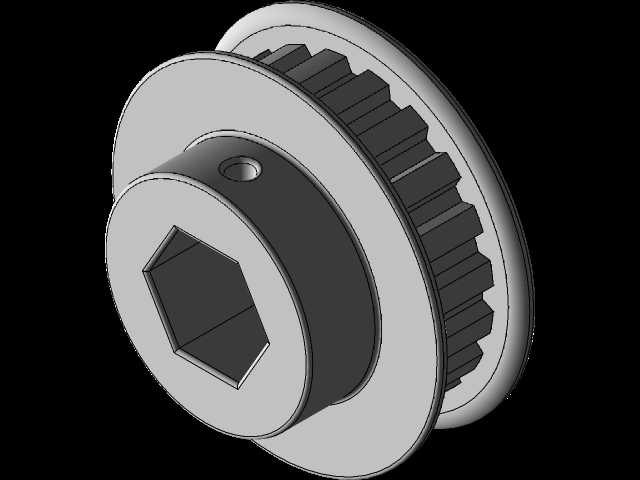

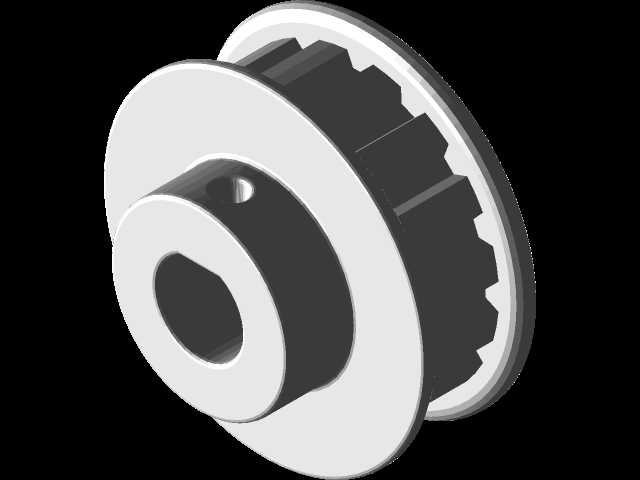

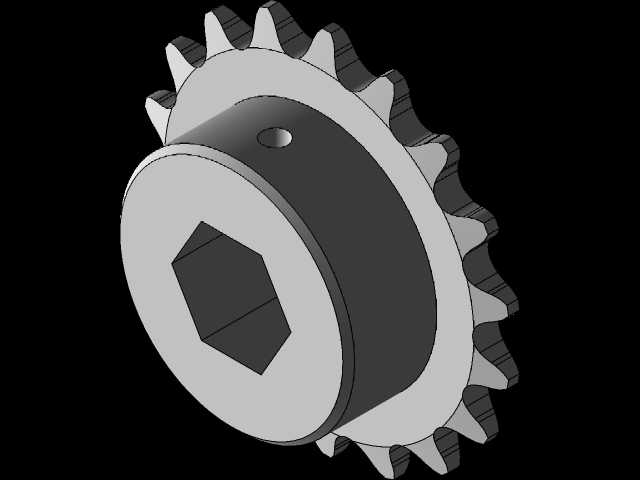

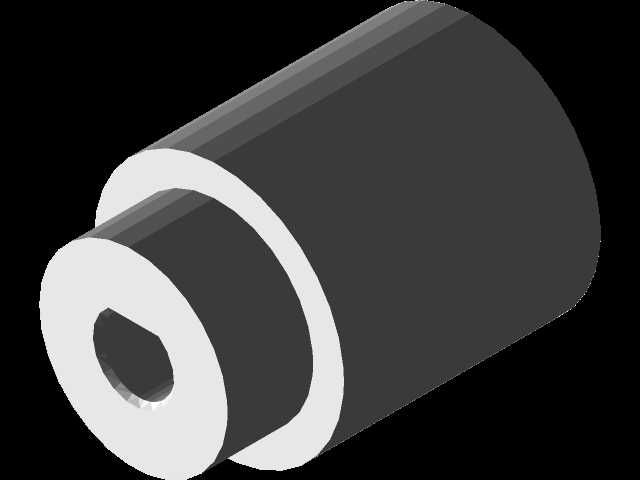

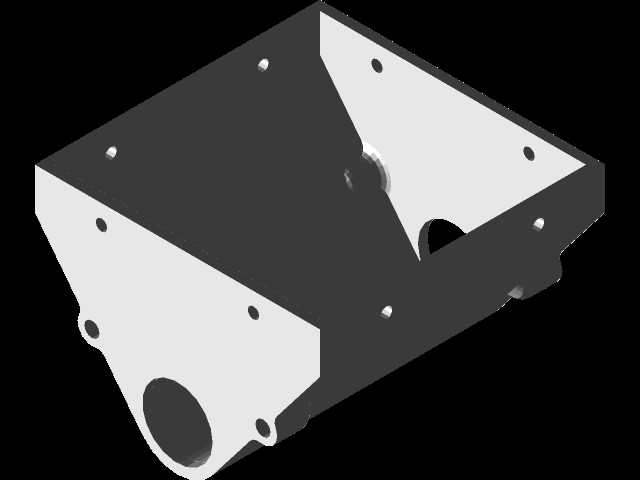

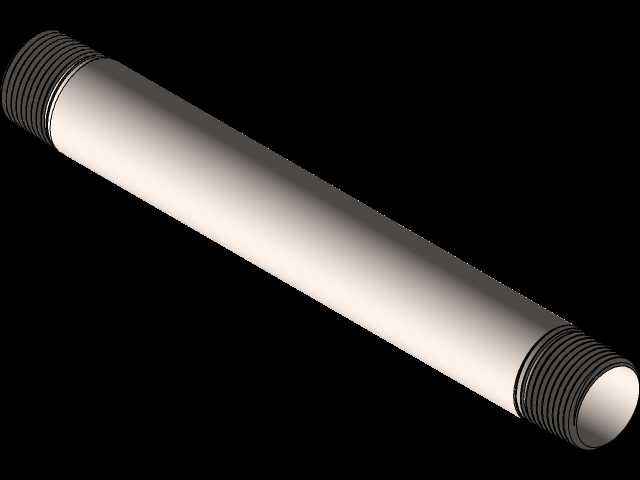

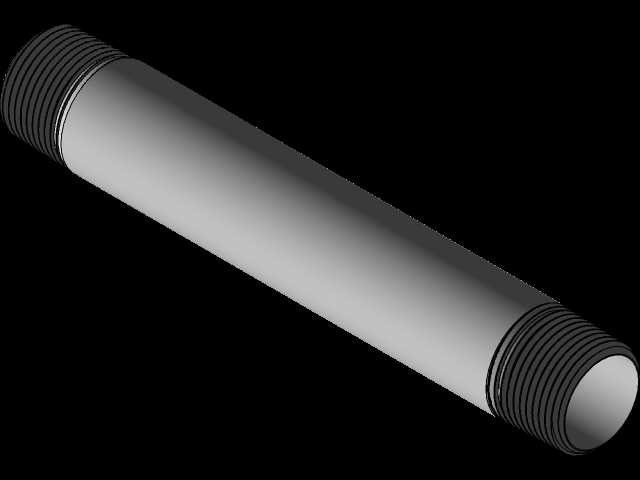

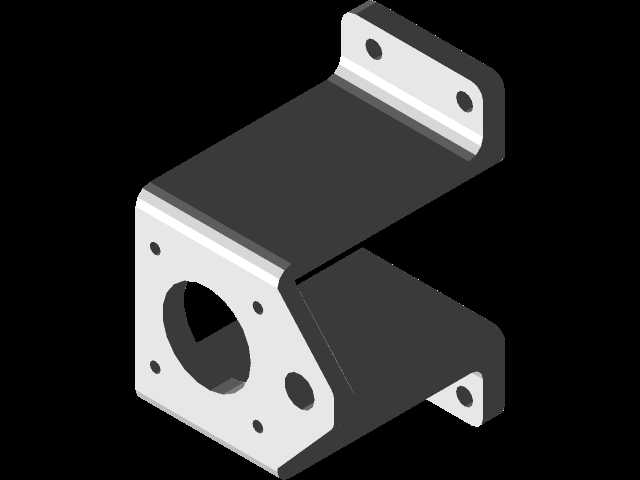

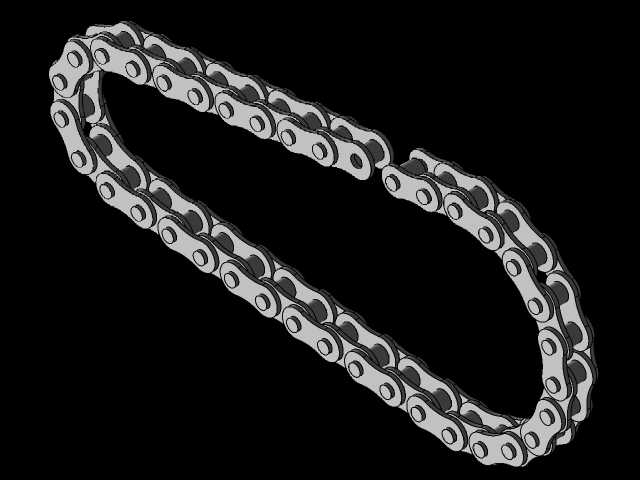

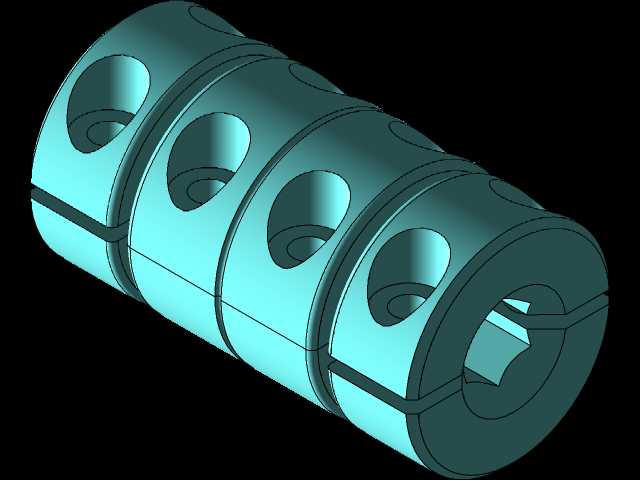

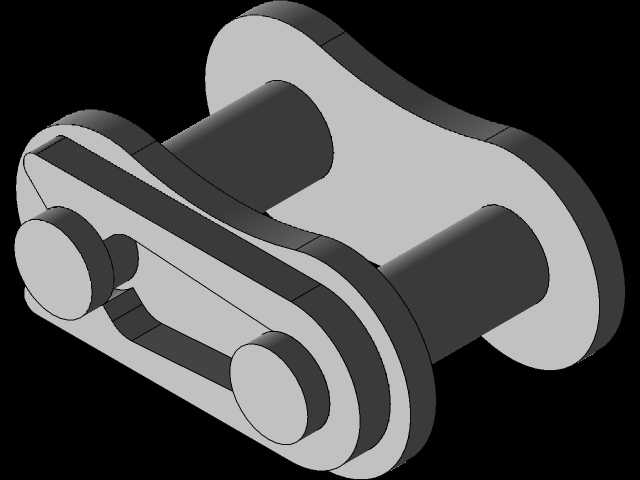

　　从功能模块的排布逻辑来看，设备将定制粉碎机单元设置在整机上部进料端，料斗采用倾斜导料结构，避免破碎后的PLA颗粒在进料口架桥卡料，破碎腔的刀组间隙经过匹配设计，出料颗粒粒径控制在3-5mm区间，既保证后续挤出段的进料熔融效率，也避免颗粒过细导致的下料段螺杆抱料打滑。料斗与挤出机筒的衔接段采用垂直直落通道，减少颗粒输送过程的残留，长丝挤出单元采用单螺杆变径结构，进料段螺槽深度较深，适配不规则破碎颗粒的输送，熔融段螺槽收窄，配合机筒外壁的加热圈实现PLA颗粒的均匀熔融，避免局部过热导致的材料降解，计量段螺槽深度恒定，保证熔体输出压力稳定，为后续长丝直径控制提供基础。

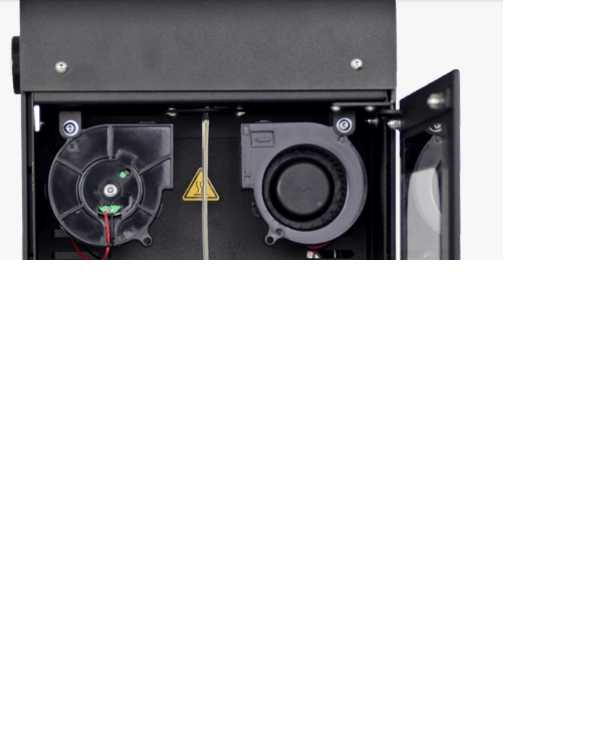

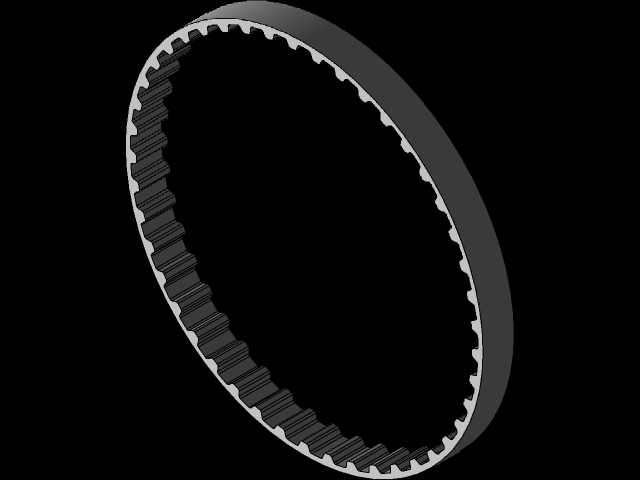

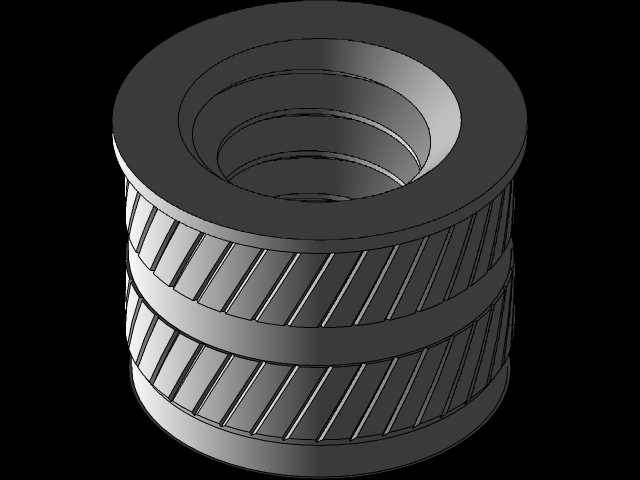

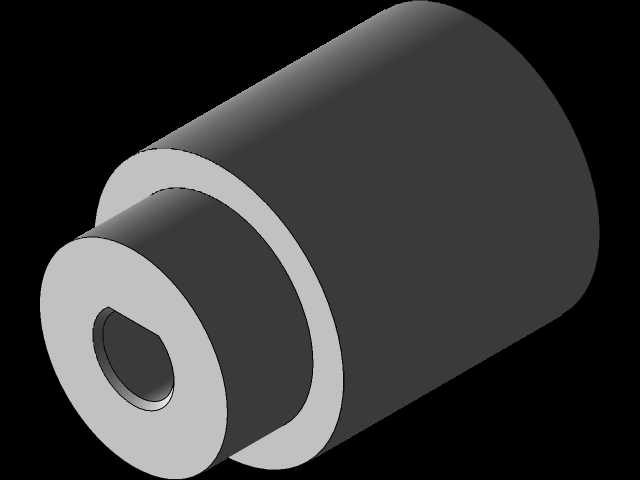

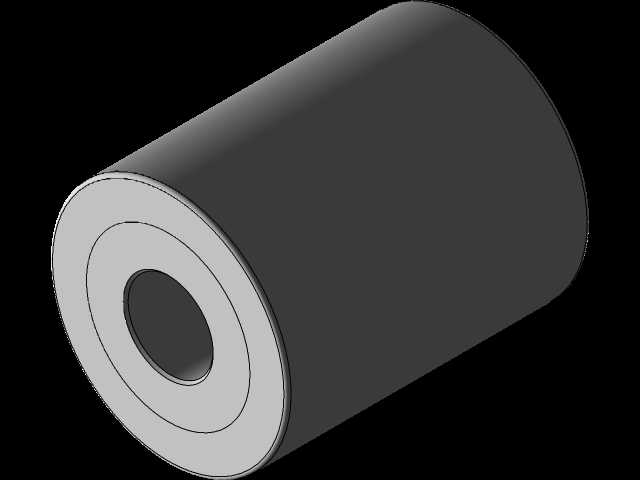

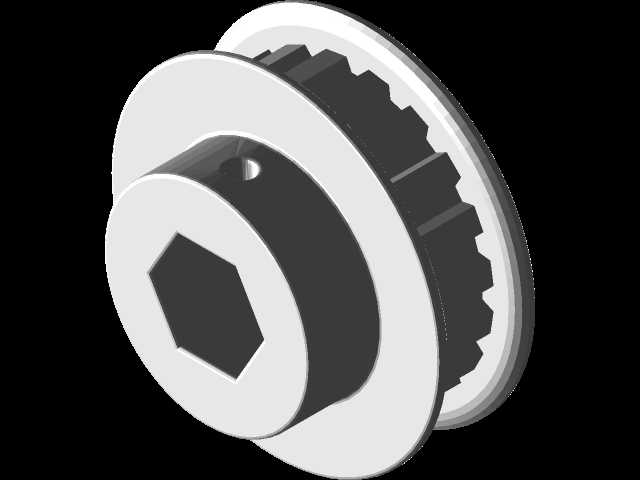

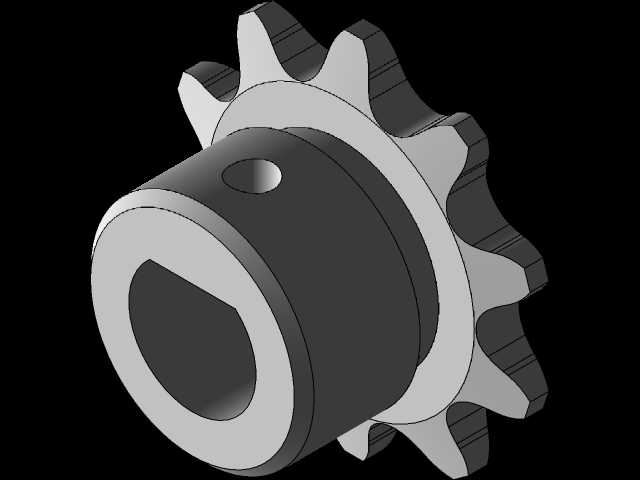

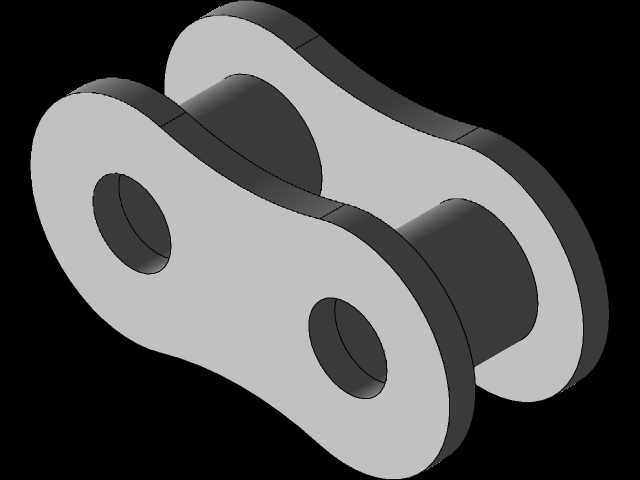

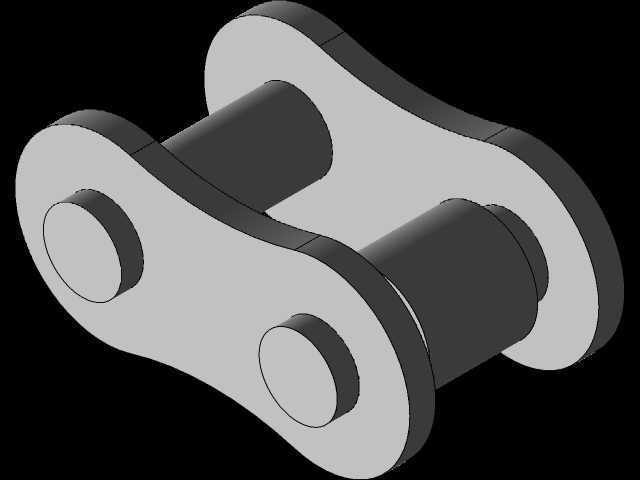

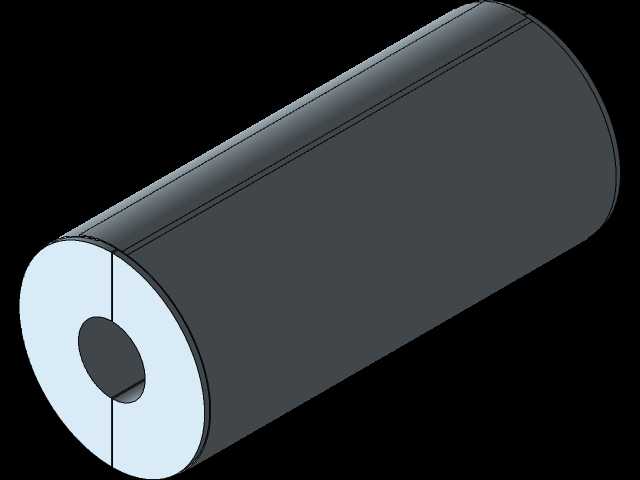

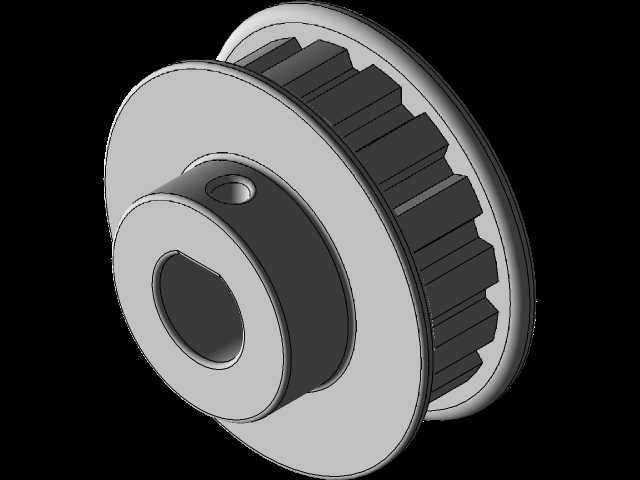

　　再冷却系统的设计是这款设备保证成丝质量的核心模块，挤出模头出口处设置了一级风冷导丝辊，刚挤出的高温熔体经过导丝辊时完成初步定型，避免丝径被拉伸变形，后续的冷却槽采用逐级降温的水流设计，避免PLA丝材骤冷产生内应力，导致后续打印过程中出现翘曲、脆断问题。冷却段末端设置了直径检测与牵引机构，可根据实时丝径反馈调整牵引速度，将成品丝的直径公差控制在±0.05mm范围内，满足桌面级3D打印的耗材精度要求。

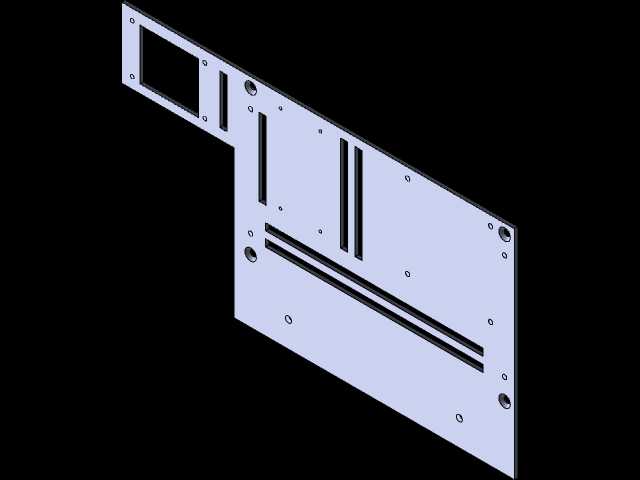

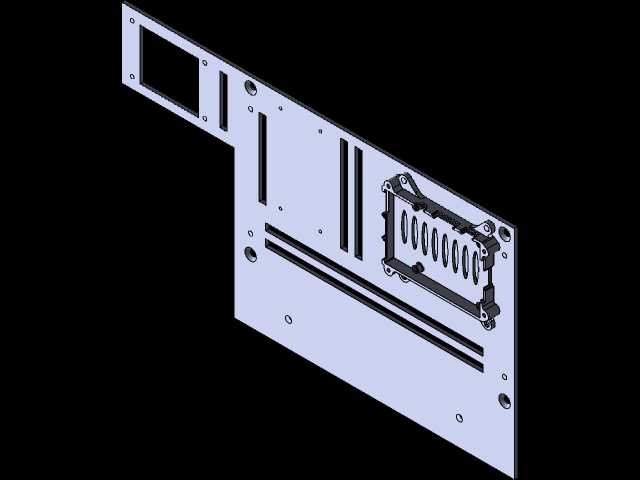

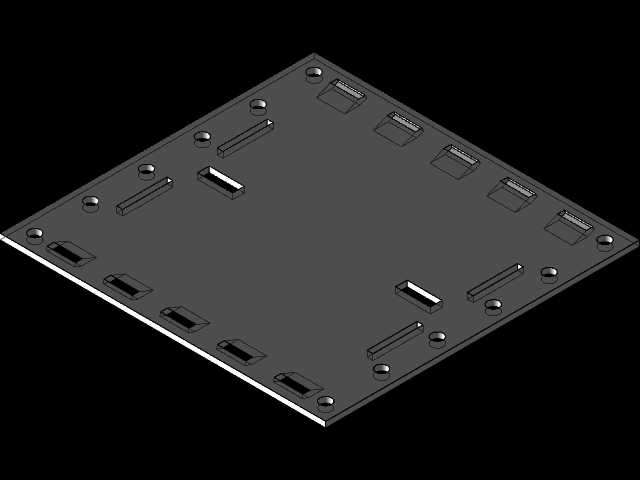

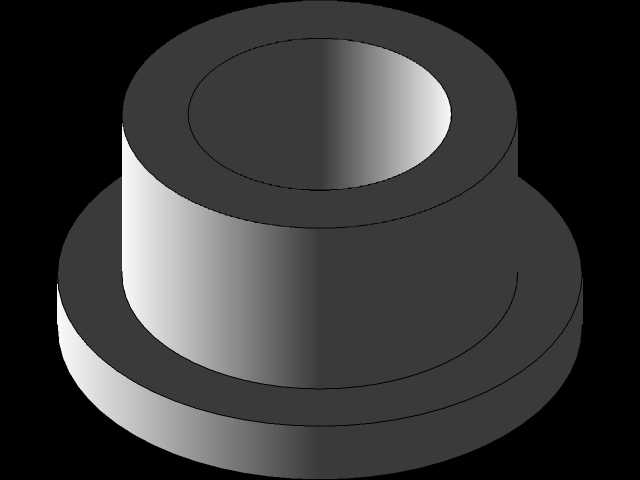

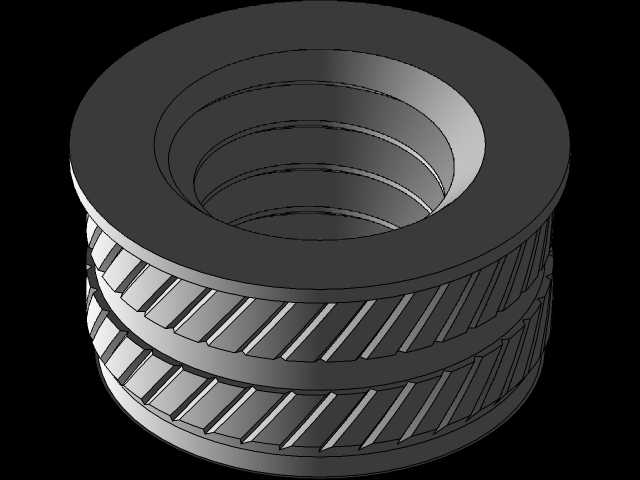

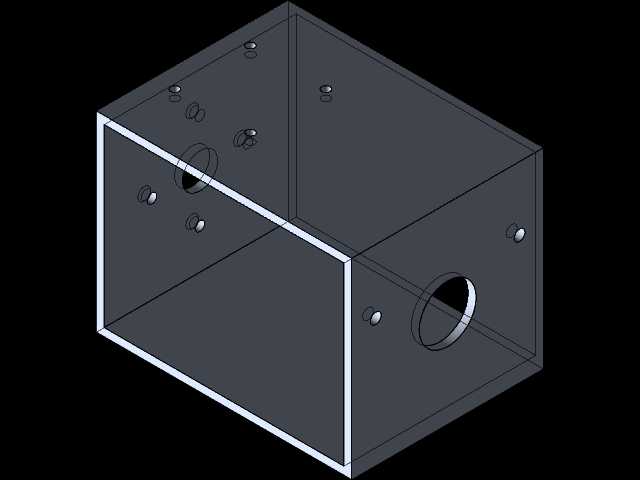

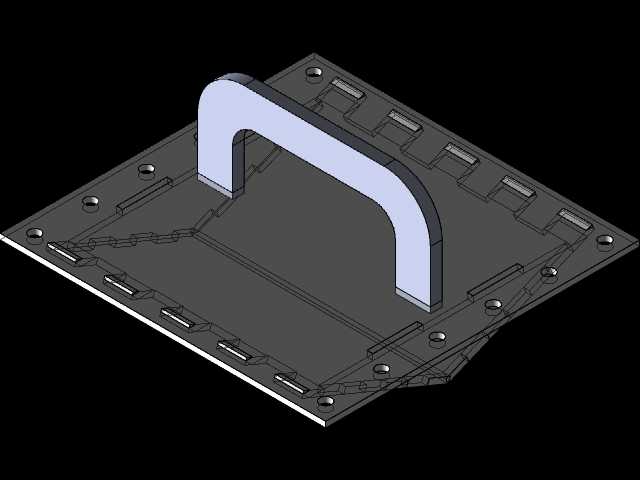

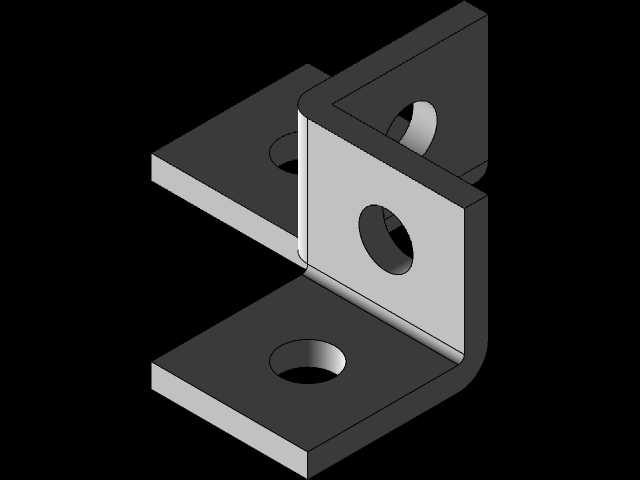

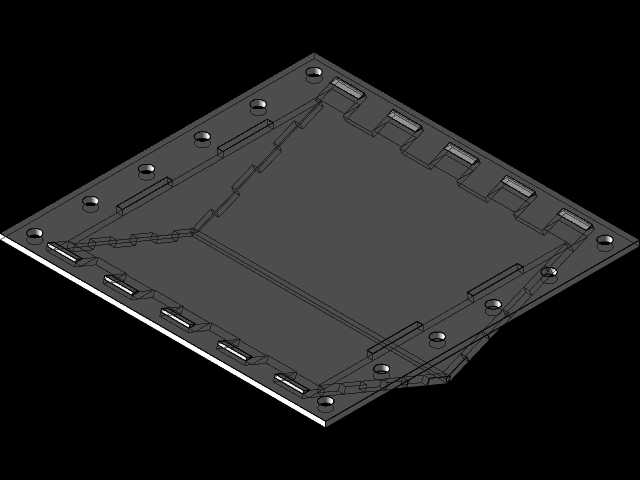

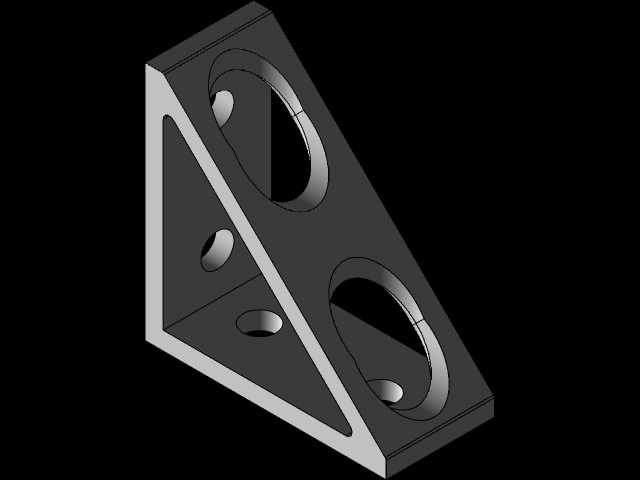

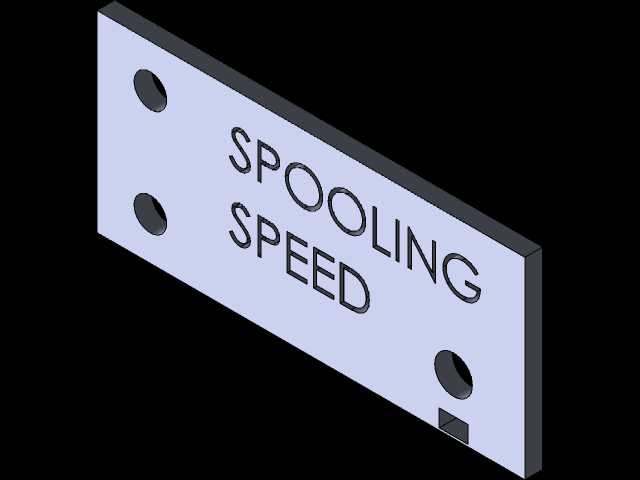

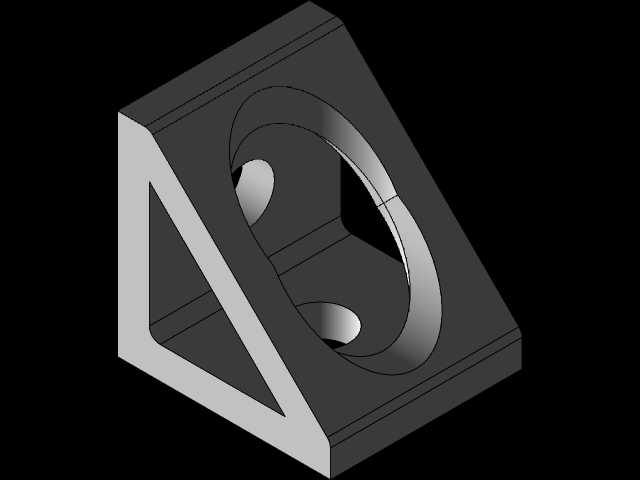

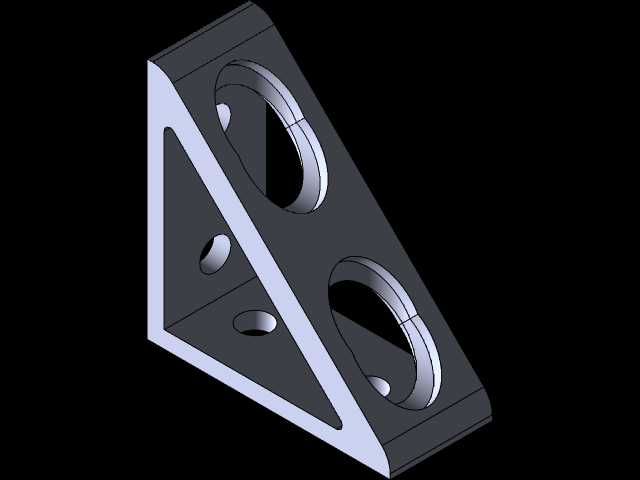

　　整机的外壳采用薄钢板折弯拼接结构，图中展示的侧封板预留了两处安装定位孔，上部孔位对应机筒加热段的温度传感器走线位置，下部孔位对应冷却系统的管路固定位，安装时可通过侧边的卡扣结构快速完成封板的拆装，方便日常清理破碎腔残留、更换加热圈或者疏通挤出模头。整机的安装边界尺寸控制在长650mm、宽320mm、高780mm区间，可直接放置在常规工作台面上使用，不需要额外的地基固定，底部设置了四个可调橡胶脚杯，可根据地面平整度调整设备水平度，避免螺杆长期倾斜运转导致的磨损加剧。

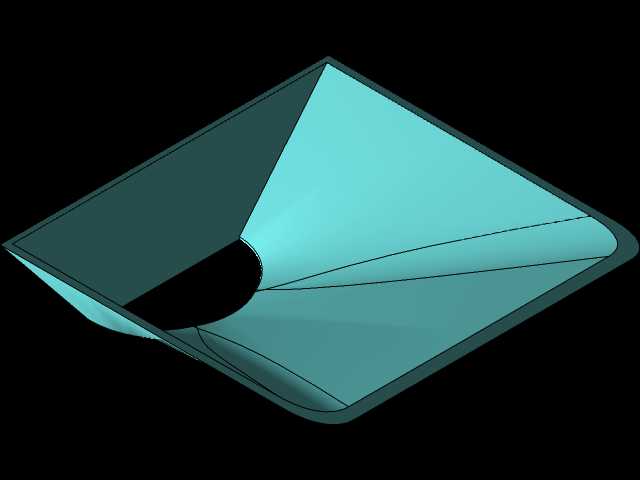

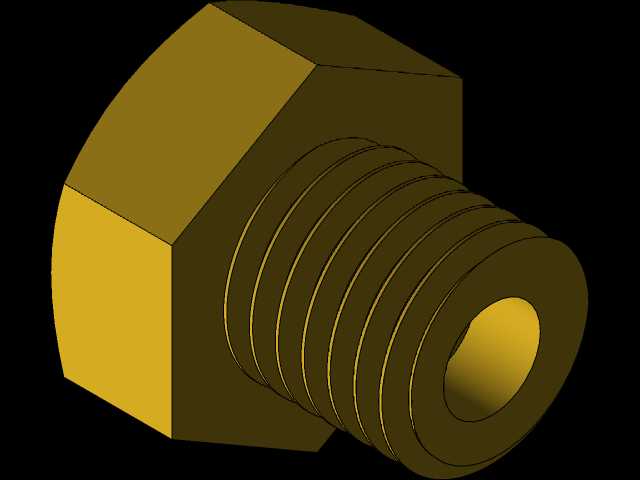

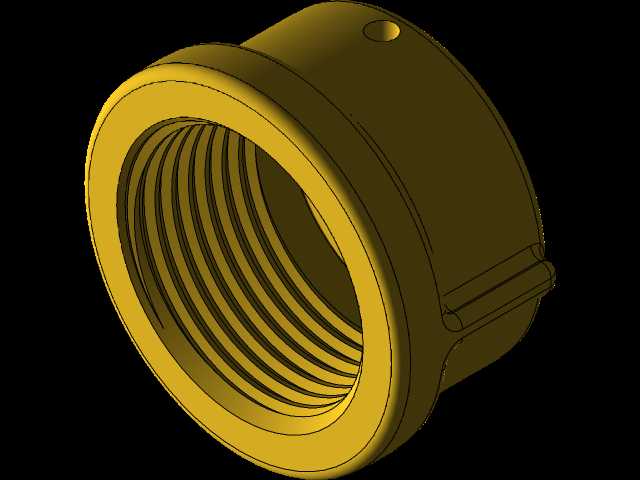

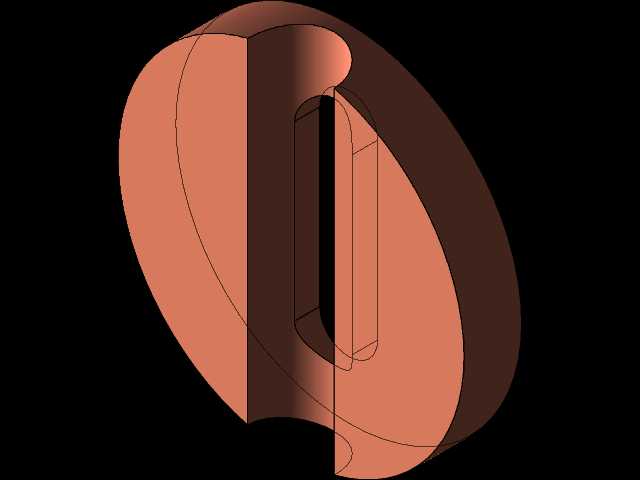

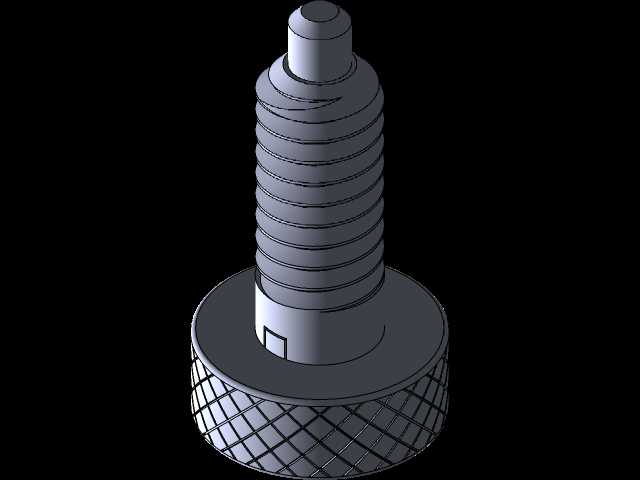

　　在结构设计的细节考量上，粉碎腔与机筒的衔接处设置了可抽拉的隔料挡板，在设备预热阶段可关闭挡板，避免未完全熔融的颗粒提前进入挤出段造成堵头，设备启动达到设定温度后再拉开挡板开始进料。挤出模头采用快拆式结构，不需要专用工具即可完成模头的拆卸清理，适配不同PLA回收料切换时的清机需求。冷却系统的水箱设置在整机下部，内置循环水泵与散热风扇，不需要外接水源即可独立运行，降低了小型场景下的设备部署门槛。

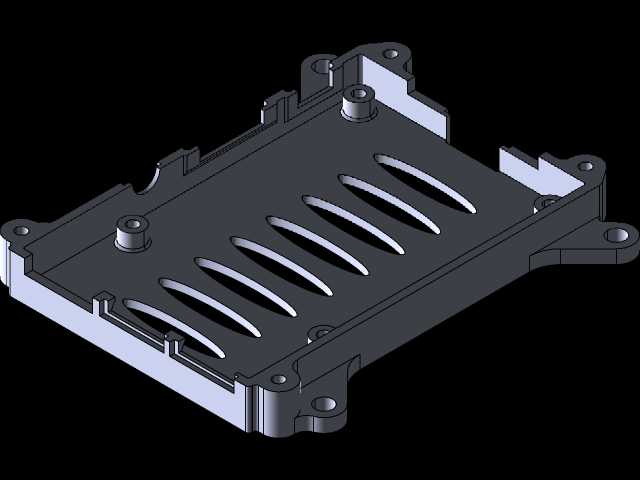

　　从实际使用的工况适配来看，这款设备可处理干净无杂质的PLA打印废料，包括打印失败的实体件、去除的支撑结构、换料产生的料头，经过破碎、熔融挤出、冷却定型后产出的长丝可直接用于常规PLA耗材适配的3D打印机，不需要额外添加改性助剂，对于小型创客团队来说，可将耗材使用成本降低六成以上，同时减少废塑料的外排量。设备的电气控制元件全部集成在侧封板内侧的电气仓内，外部仅保留温度调节、牵引速度调节的操作旋钮，操作逻辑简单，不需要专业的挤出设备操作经验即可快速上手，日常维护仅需要定期清理粉碎腔、检查加热圈接线、更换冷却循环水即可，维护成本远低于工业级的塑料回收造粒设备。
