双圆柱直齿轮啮合传动机构模型

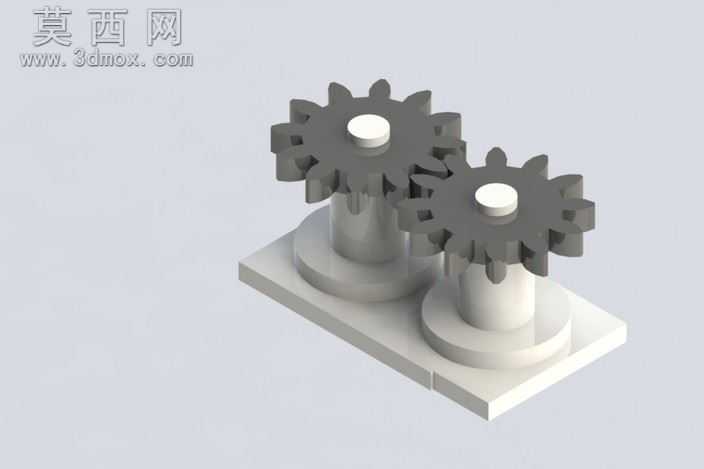

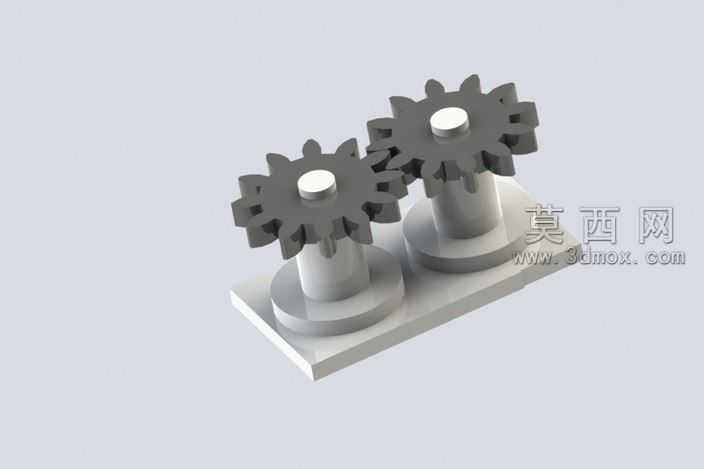

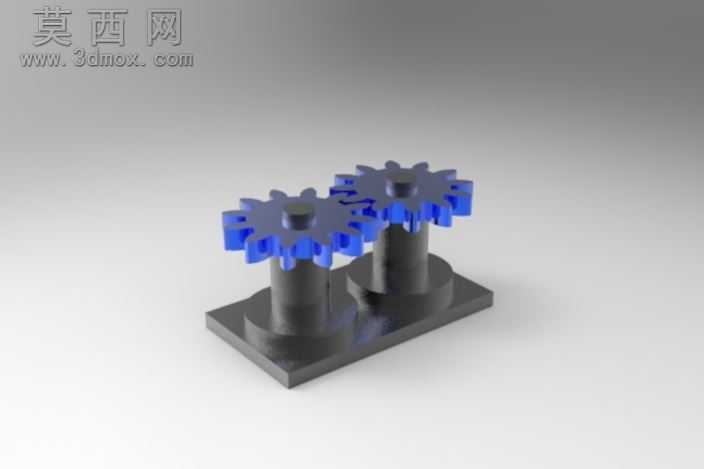

本作品为双圆柱直齿轮啮合传动的齿轮箱基础结构三维模型，建模过程以机械传动设计原理为核心依据，首先完成整体装配基准的搭建，以底部矩形安装基座作为所有零部件的定位基准，保证各组件的同轴度与装配公差符合机械设计规范。建模阶段先绘制两个参数完全一致的圆柱直齿轮齿廓草图，通过渐开线齿形的精准绘制保证齿轮啮合的传动精度，齿顶圆、齿根圆、分度圆的尺寸严格遵循标准直齿轮参数设定，完成单个齿轮的实体建模后通过圆周阵列生成全部轮齿，再对齿根、齿顶位置做圆角过渡处理，避免应力集中问题。随后完成两根竖直支撑轴的建模，轴段直径与齿轮内孔尺寸做间隙配合设定，轴身与底部基座的安装孔采用过盈配合的装配约束，保证轴体安装后无径向窜动。基座部分采用带安装孔的矩形板式结构，边缘做倒角处理提升工艺合理性，同时预留轴体安装的定位凸台，保证轴体安装的垂直度。材质与渲染阶段，为齿轮轮齿部分赋予亮蓝色金属烤漆材质，突出传动啮合部件的视觉辨识度，齿轮轮毂、支撑轴、基座部分赋予深灰色磨砂金属材质，模拟铸铁或铸钢的工业零件质感，渲染时采用柔和的侧上方打光，清晰展现轮齿啮合的间隙、轴与基座的装配关系，同时通过阴影效果强化模型的立体层次感。设计思路上，该模型聚焦齿轮传动最基础的外啮合直齿轮传动形式，还原了齿轮箱核心的传动副结构，省略了箱体外壳、端盖、密封件等外围部件，直观展示动力输入后通过两个啮合齿轮实现转速与扭矩传递的核心原理，所有零件的建模均遵循可加工性原则，草图完全约束，特征建模逻辑清晰，装配约束完整无干涉，可用于机械原理教学演示、齿轮传动结构认知，也可作为复杂齿轮箱设计的基础传动副模块进行拓展修改，添加箱体、轴承、端盖等部件即可扩展为完整的减速齿轮箱模型。
