树莓派4极简机箱带风扇与导轨安装结构

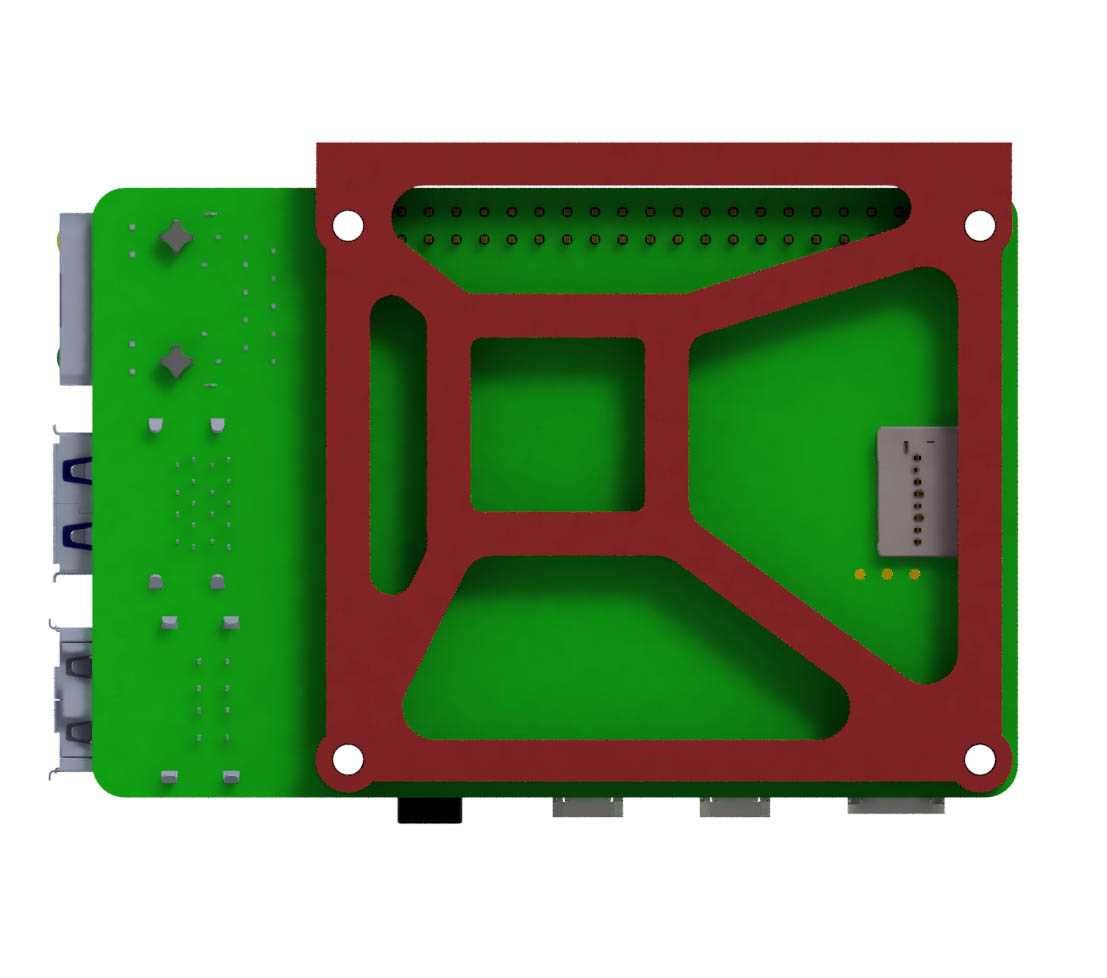

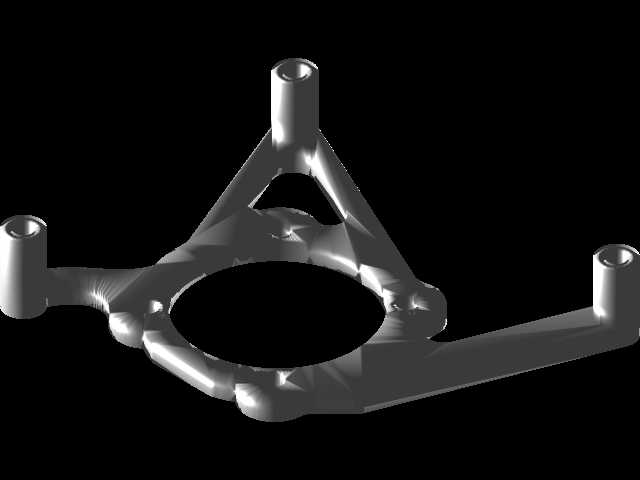

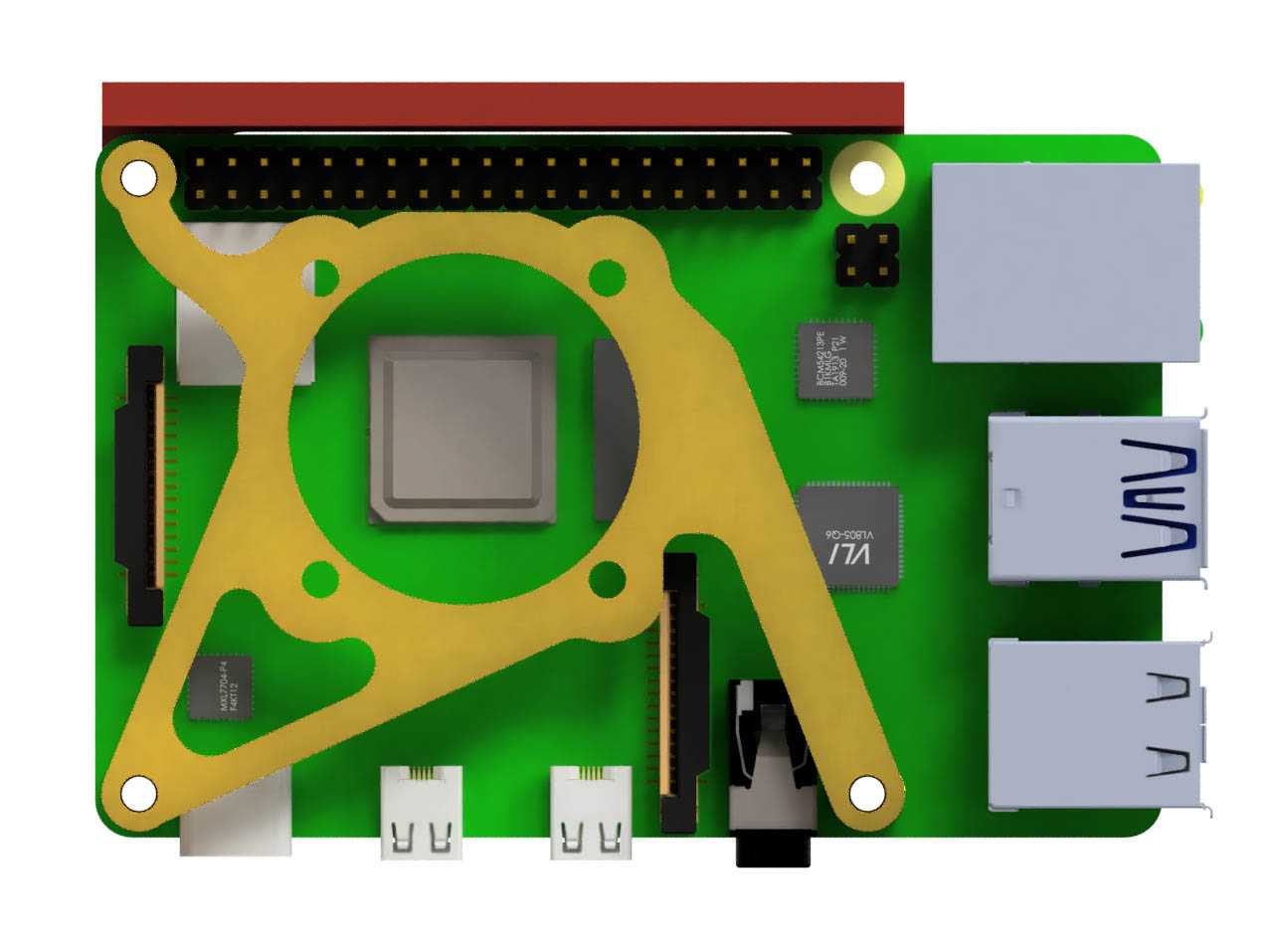

　　在嵌入式开发、工业现场数据采集、小型边缘计算节点的部署场景中，树莓派4作为主流的单板计算机，其安装固定、散热防护一直是工程落地时需要优先解决的问题，常规的塑料外壳要么无法兼容工业标准导轨安装，要么散热能力不足，在密闭机柜内长时间高负载运行时容易出现降频问题，这套适配树莓派4的机箱结构，就是针对这类实际工程痛点做的定向设计。从结构布局来看，整个机箱采用开放式框架思路，没有做全封闭的壳体包裹，核心固定件为一块异形金属支架，支架通过板载的四个固定孔位与树莓派4主板的原生安装孔完全对位，不需要额外在主板上打孔或者加装转接件，安装时直接用M2.5规格的铜柱或者螺丝就能完成固定，不会干涉主板上的任何接口排布。支架的中部做了大尺寸的圆形镂空，

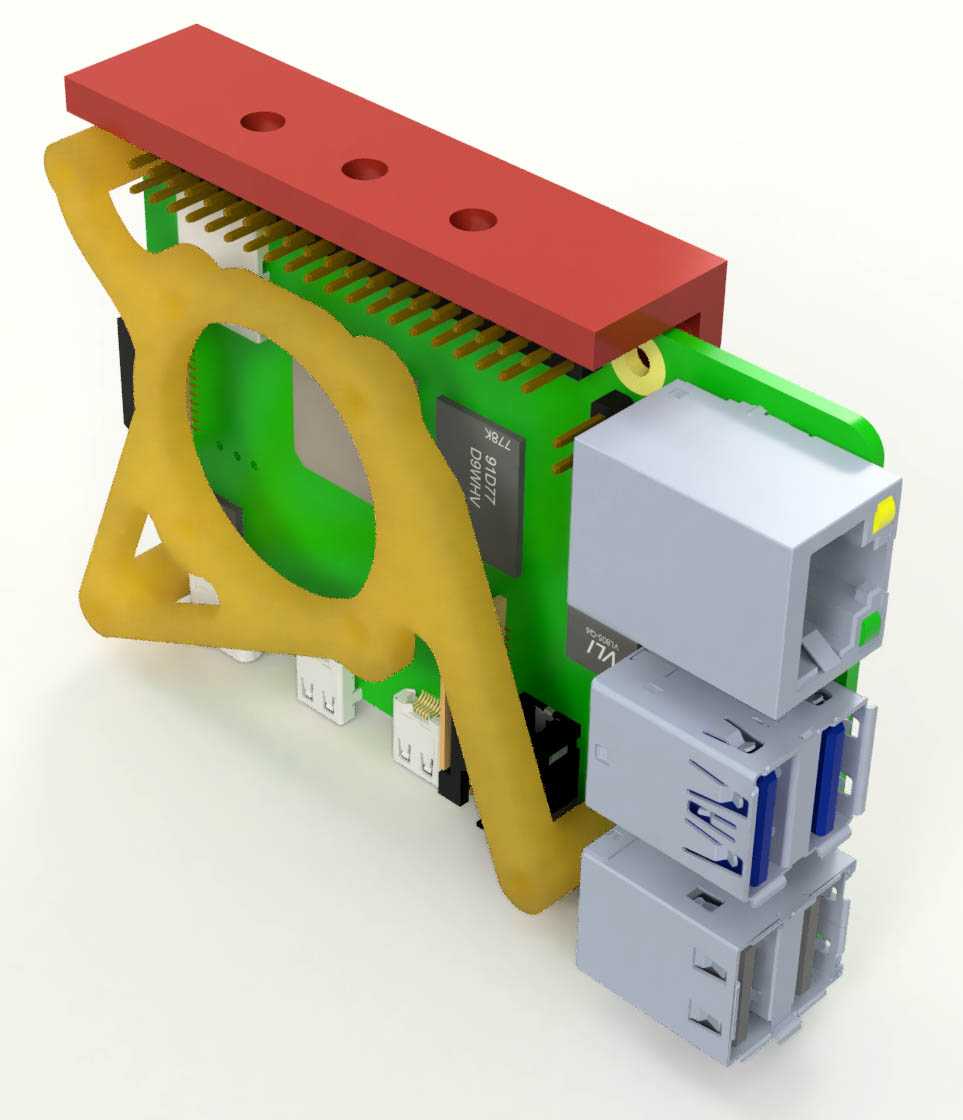

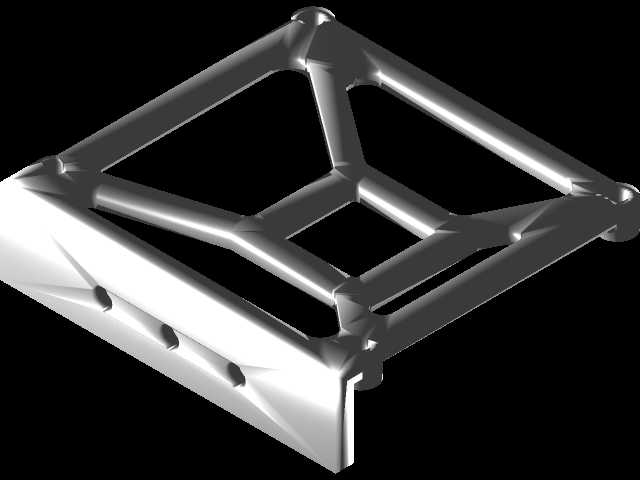

　　这个位置正好对应树莓派4主板上的核心SoC芯片区域，镂空区域的尺寸刚好适配常规的30mm、40mm规格的轴流风扇，风扇可以直接固定在支架顶面，风向正对核心芯片，同时支架背面预留了足够的安装间隙，可以粘贴厚度不超过10mm的铝制散热片，配合顶部风扇形成主动散热风道，即使在40℃的机柜环境下满负载运行，核心温度也能控制在合理区间，不会触发温度墙降频。在安装适配性上，支架的侧面做了专门的DIN导轨卡装结构，这个结构兼容工业现场通用的35mm标准DIN导轨，不需要额外的安装螺丝，只要把卡爪对准导轨按压就能完成固定，拆卸时只要拨动卡爪的解锁位就能快速取下，非常适合在工业控制柜、设备侧的控制箱内做快速部署，不需要专门预留安装平面打孔固定。

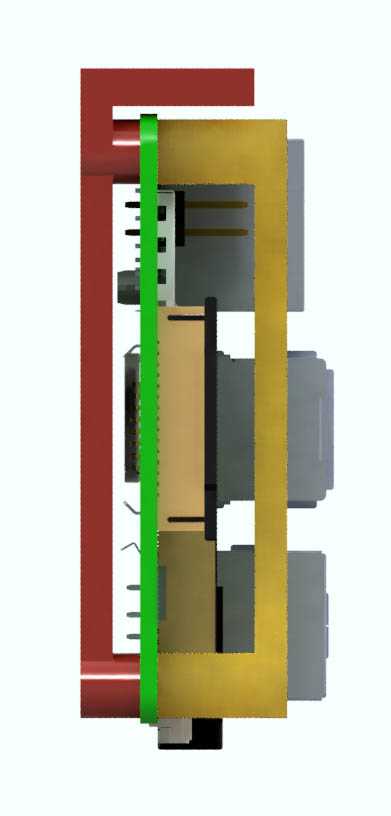

　　整个支架的外形轮廓完全贴合树莓派4主板的边缘走线，所有对外接口包括USB接口、以太网口、HDMI接口、Type-C供电接口、GPIO排针区域都做了完全的避让，不会出现接口被遮挡无法插接线缆的问题，顶部的GPIO排针区域完全开放，用户可以直接插接各类扩展模块，不需要拆卸机箱支架。从安装边界尺寸来看，整个支架装配完成后，总厚度不超过18mm，加上顶部安装的4010规格风扇，整体厚度也控制在28mm以内，宽度和长度完全不超出树莓派4主板的原有外轮廓，不会额外占用机柜内的安装空间，多台设备并排安装在导轨上时，最小间距可以控制在5mm以内，空间利用率远高于常规的封闭式外壳。设计时还特意做了应力分散的结构优化，

　　支架的几个受力弯折点都做了圆弧过渡，没有直角应力集中区域，即使在工业现场有一定振动的工况下，也不会出现支架断裂或者固定孔位开裂的问题，固定孔位周围都做了局部加厚处理，多次拆装也不会出现滑牙的情况。不同于市面上很多只考虑桌面摆放的树莓派外壳，这个结构从一开始就是面向工业部署场景设计的，兼顾了散热效率、安装便捷性和空间利用率，既可以用在实验室的开发测试场景，方便快速拆装更换扩展模块，也可以直接部署到工业现场的控制柜内，满足长期稳定运行的防护和安装需求，框架式的结构也不会影响无线信号的传输，板载的WiFi和蓝牙模块不会因为金属壳体遮挡出现信号衰减的问题。
