带刺辊进料结构的纤维提取设备

　　在农林废弃物处理、经济作物初加工的生产场景里，纤维提取是衔接原料预处理与后续深加工的核心工序，这类设备的运行稳定性、纤维提取完整度，直接影响下游纤维制品的成品率与生产能耗。这套纤维提取设备的三维结构，完全围绕连续化纤维提取的作业需求搭建，没有冗余的装饰性结构，所有部件的排布都服务于物料输送、纤维剥离、出料导流的核心作业流程。

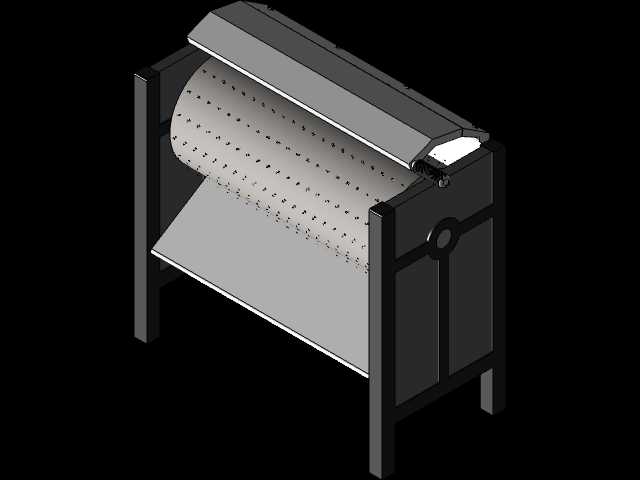

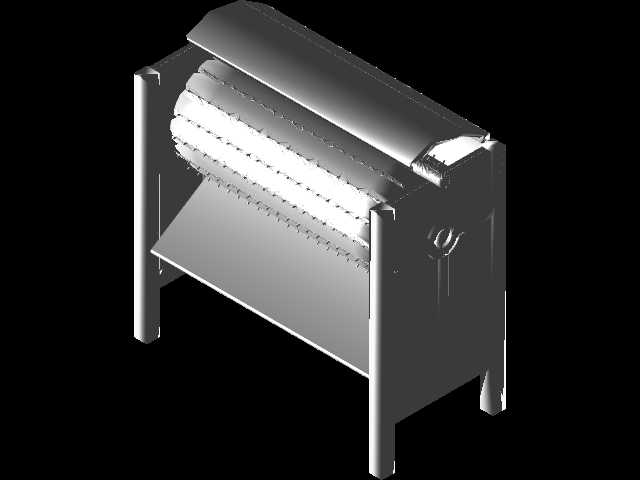

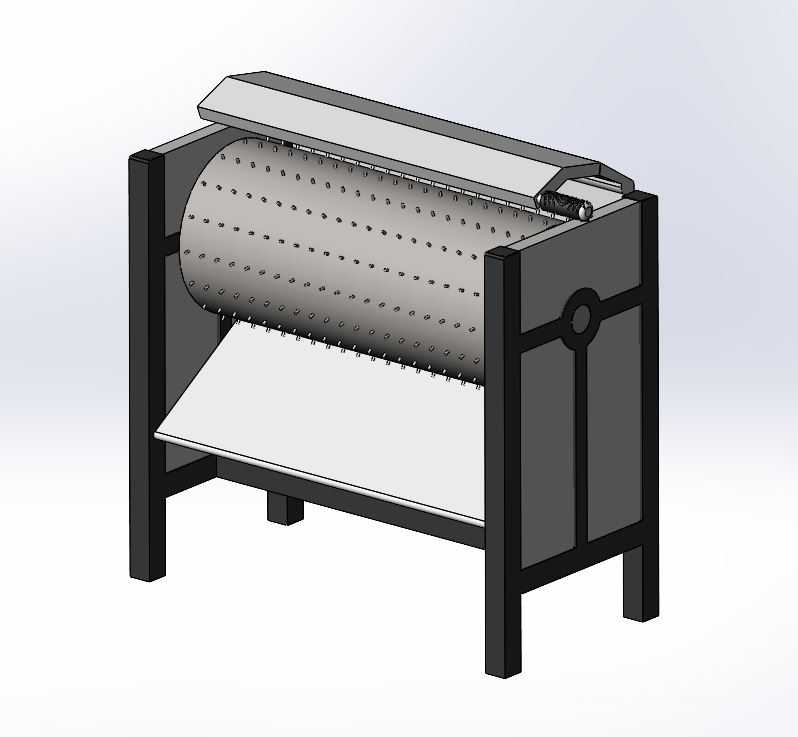

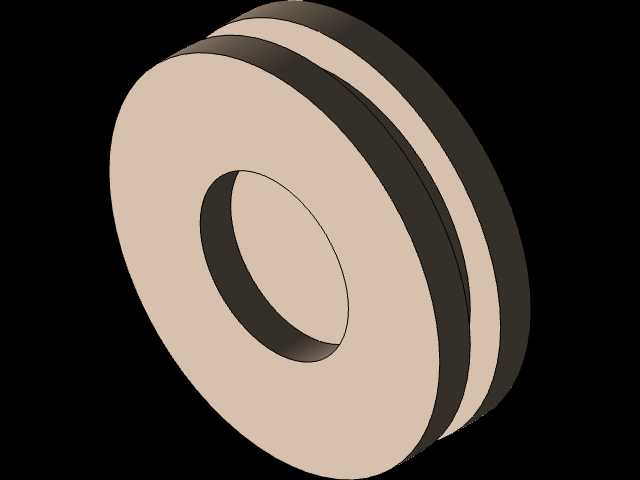

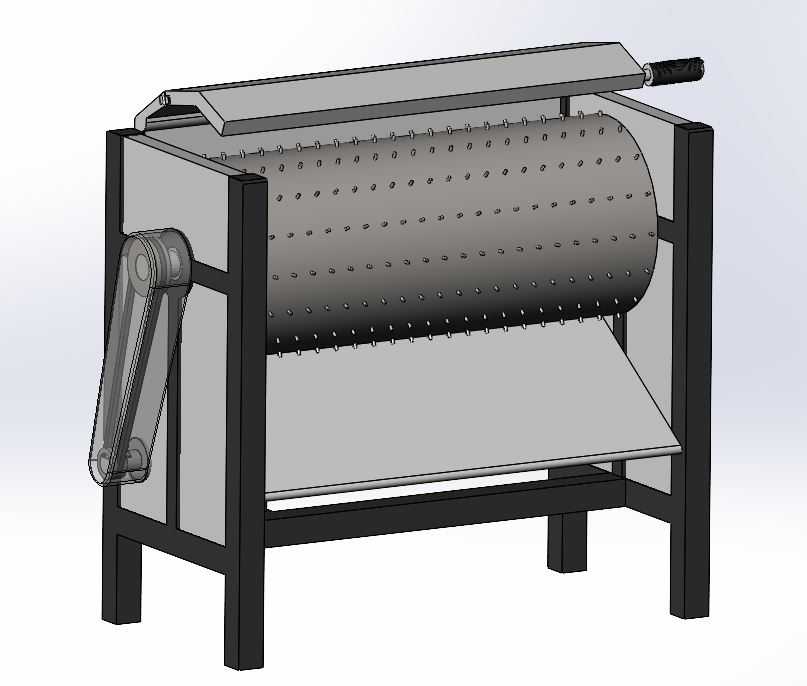

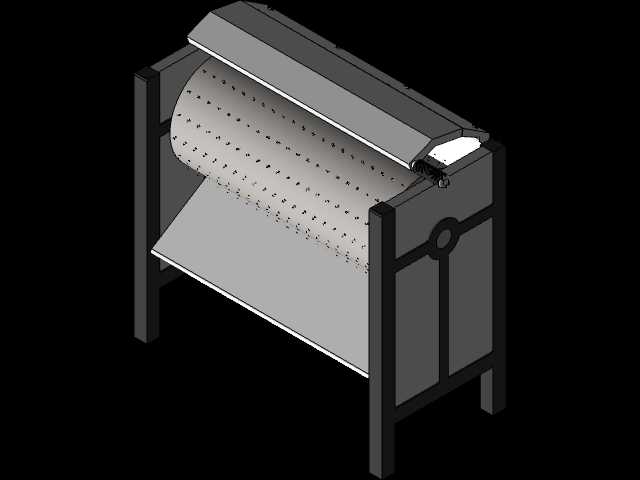

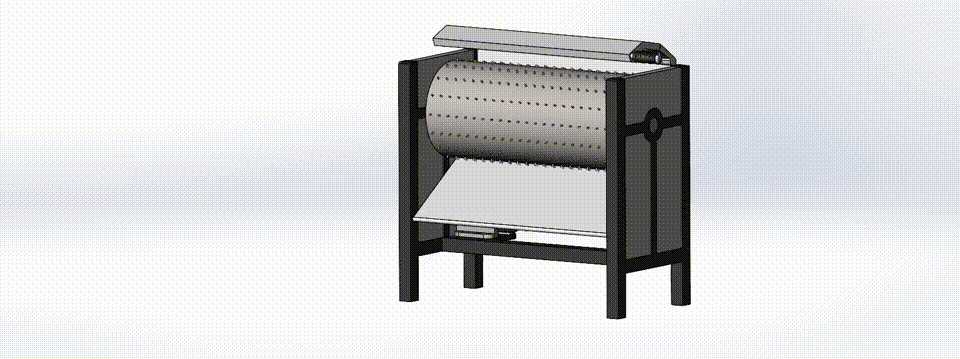

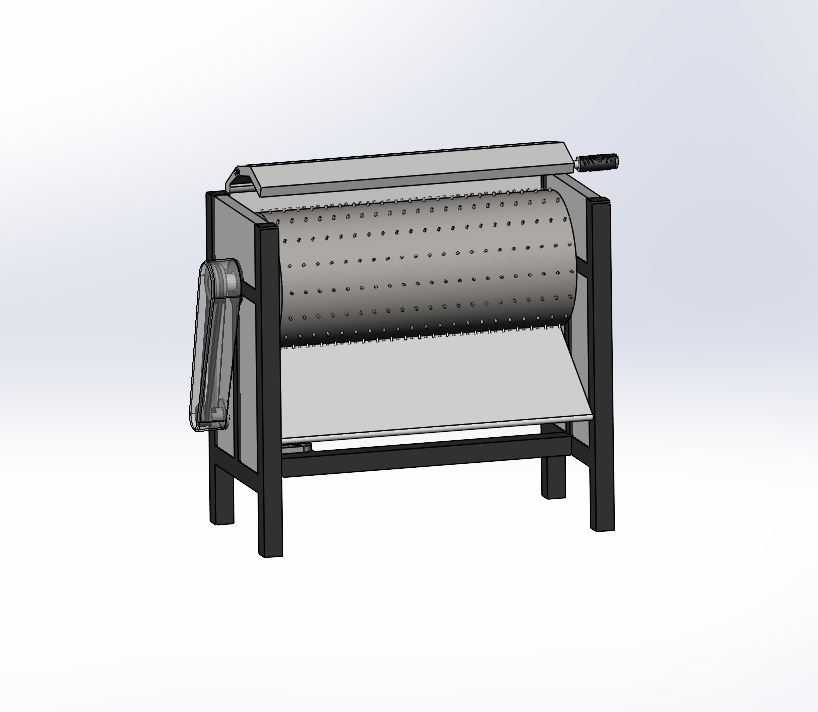

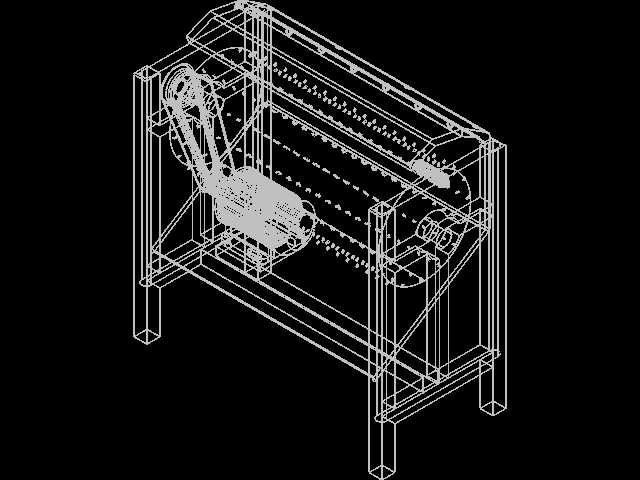

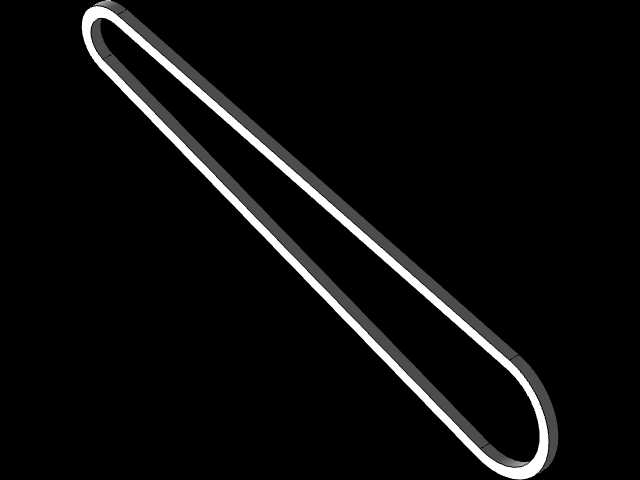

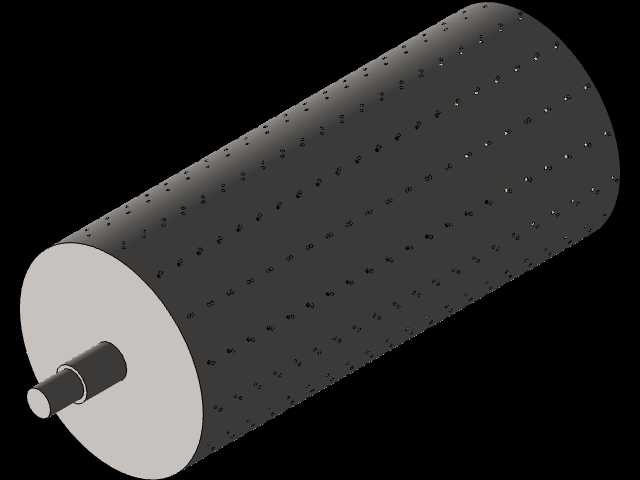

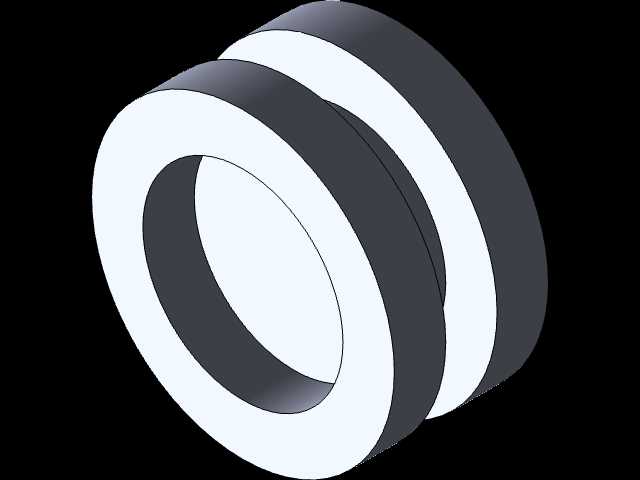

　　从结构布局来看，设备主体采用方管焊接的一体式机架作为承载基础，四根立式支撑腿做了等距排布，底部预留了120mm的安装调节空间，方便现场安装时通过垫铁调整整机水平度，避免长期运行出现机架偏载导致的传动部件磨损。机架上方的核心作业单元是带密集穿刺凸点的卧式刺辊，刺辊的辊体采用薄壁无缝钢管加工，表面的凸点按照螺旋线轨迹排布，既可以在转动时持续勾挂、撕扯原料中的纤维组分，又能顺着螺旋走向把物料向出料端推送，避免原料在辊面堆积卡滞。刺辊的一端连接链传动机构，配套的张紧轮安装在机架侧方的可调腰型孔位上，现场维护时可以快速调整链条张紧度，不需要拆解周边的防护结构；刺辊的另一端伸出机架侧方设置操作手柄，方便调试阶段手动盘车检查辊体转动间隙，也能在突发卡料时手动反转辊体疏通物料。

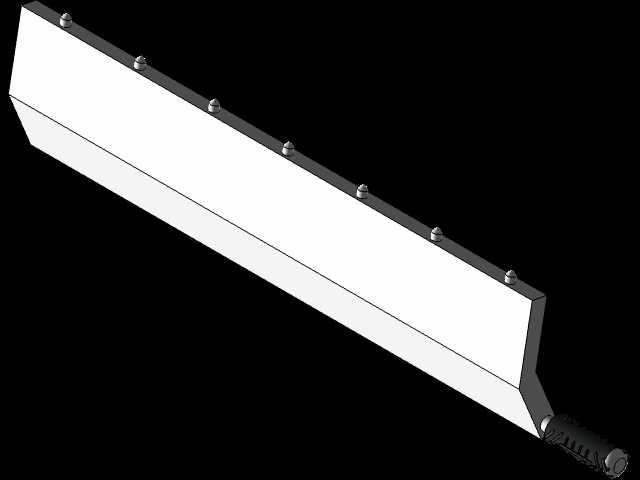

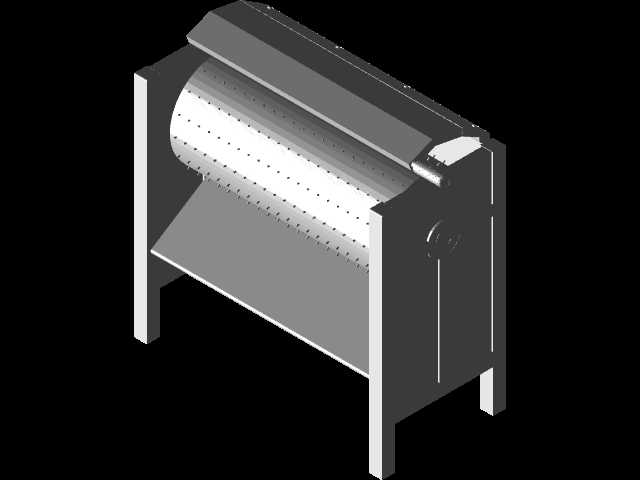

　　刺辊上方设置了可翻转的弧形防护盖板，盖板和机架之间采用合页连接，日常作业时盖板闭合可以防止原料飞溅，也能避免操作人员误触转动的刺辊引发安全事故，需要清理辊面残留纤维或者检修时，掀开盖板就能完全暴露刺辊作业区域，不需要拆解额外的紧固件。刺辊下方倾斜布置的导流板，和水平面呈28度夹角，刚好承接从刺辊上剥离下来的成品纤维，让纤维靠自重滑落到设备下方的集料装置里，导流板的两侧做了15mm高的折边，防止纤维从侧边散落造成物料浪费。

　　设计这套结构的时候，首先要考虑的是不同原料的适配性，刺辊表面凸点的伸出高度控制在8mm，既可以有效勾挂麻类、秸秆类、果枝类原料中的长纤维，又不会过度粉碎原料中的木质素组分，减少后续纤维筛分的工作量。刺辊和下方导流板的间隙设置为20mm，这个间隙刚好可以让剥离后的纤维顺利通过，又能阻挡未被充分撕扯的大尺寸原料块，让未处理的原料留在刺辊作业区继续被加工，直到纤维被完全剥离。传动侧的链传动外部设置了半封闭的防护罩，既可以防止生产过程中纤维碎屑缠绕链轮链条，又能留出足够的散热空间，避免长期连续运行时传动部件温度过高。

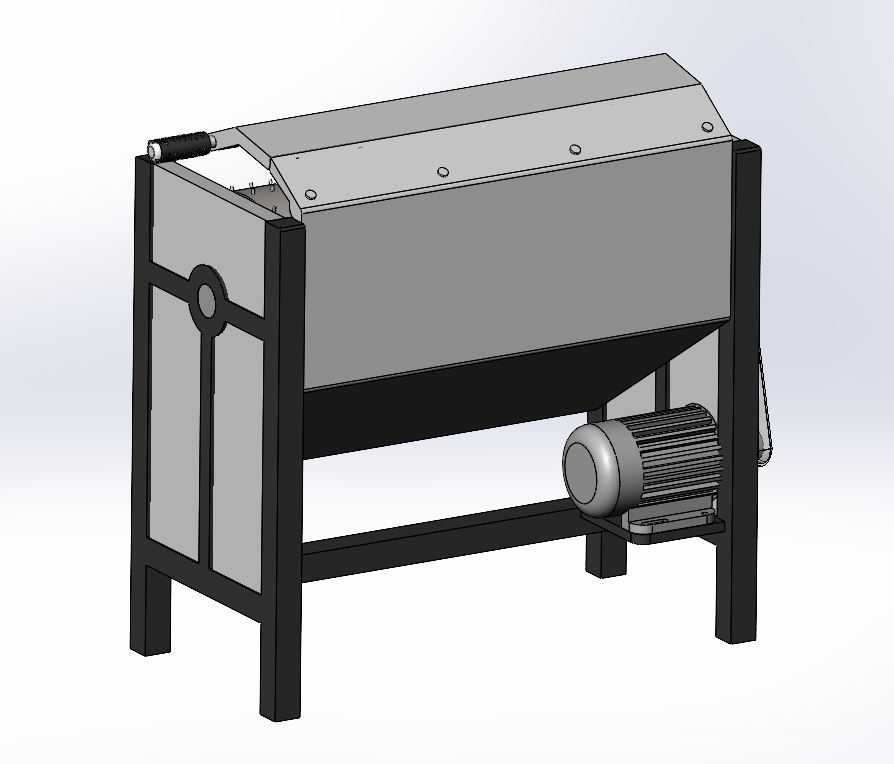

　　从安装边界来看，整机的长度控制在1200mm，宽度为680mm，整机高度（含防护盖板）为950mm，不需要做特殊的地基预埋，直接放置在硬化的车间地面就可以投入使用，适合小型加工户、村级加工点的场地条件，也可以配套安装在移动加工拖车上，实现上门流动加工的作业模式。设备的进料端没有设置复杂的强制进料机构，只需要操作人员把预处理后的原料均匀铺放在刺辊进料侧，依靠刺辊的转动拉力就能把物料带入作业区，降低了设备的制造成本，也减少了进料环节的故障点。

　　在实际生产应用中，这类设备可以处理剑麻、香蕉茎秆、芦苇、桑枝条等多种含纤维的原料，提取出的纤维可以用于制作麻绳、纤维板材、纺织原料、生物质复合材料等产品。相比传统的手工刮取纤维的方式，机械结构的提取效率可以提升20倍以上，而且纤维的提取完整度更高，长纤维的占比可以达到85%以上，能有效降低原料的损耗率。结构设计上没有采用复杂的精密部件，所有的加工件都可以采用普通的钢材切割、焊接完成，后期维护时更换刺辊、链条这类易损件也不需要专用工具，非常适合县域级的小型加工场景使用，也方便设备制造厂商根据当地的主要加工原料类型，灵活调整刺辊凸点密度、辊体转速、导流板间隙等参数，适配不同的纤维提取需求。
