Tronxyx5sa-400pro3D打印机台车承载板

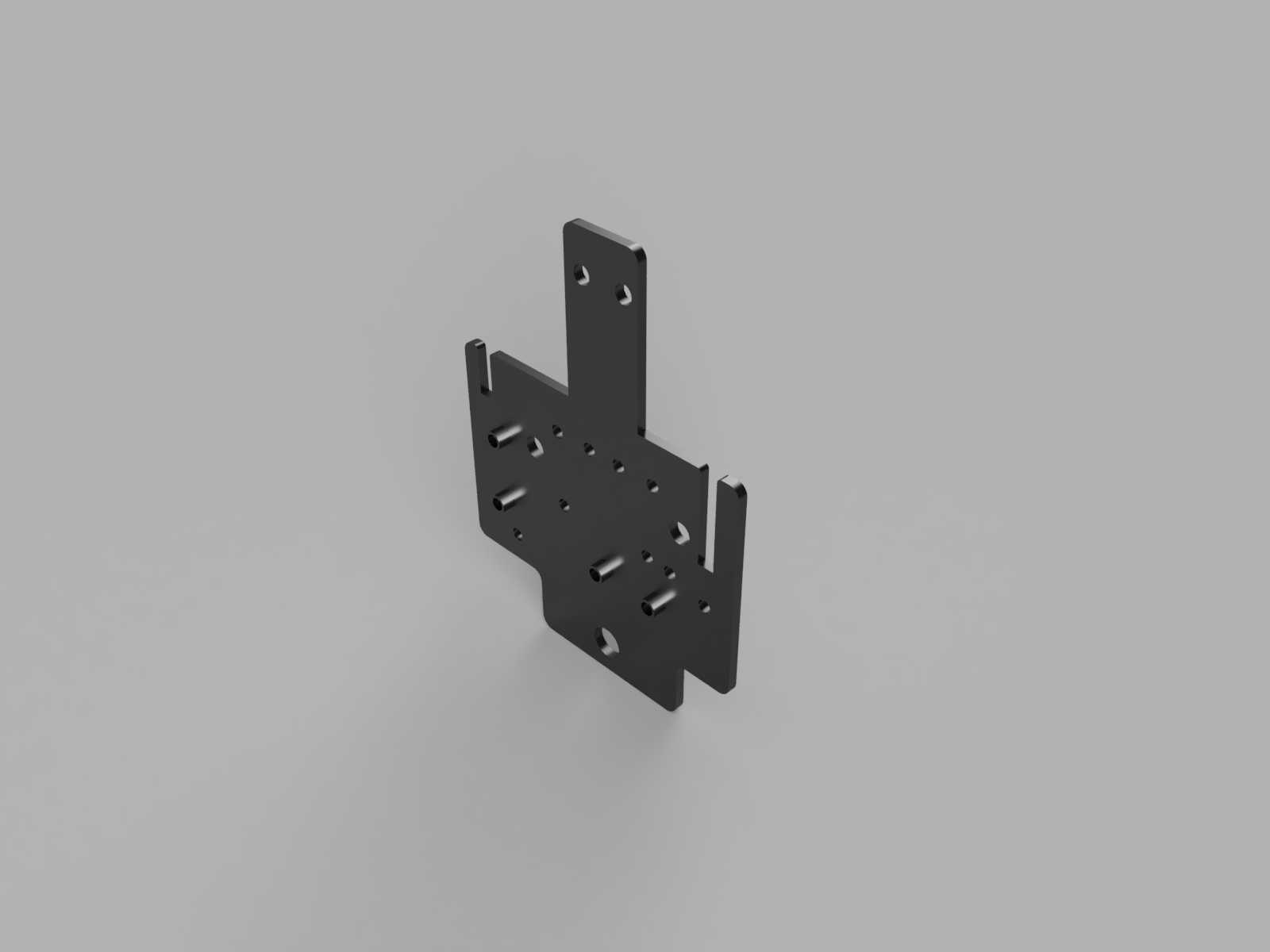

　　这款台车板是桌面级FDM3D打印机运动承载系统的核心结构件，对应Tronxyx5sa-400pro机型的热床安装基座使用，直接决定打印过程中热床平台的运动稳定性与平面度保持能力，是整机成型精度保障的关键零部件之一。在桌面级3D打印的实际作业场景中，台车板需要随Y轴传动系统做高频往复直线运动，既要承载热床、玻璃平台、打印工件的全部静载荷，还要承受运动加减速过程中的冲击载荷，同时要耐受热床长时间工作传导的持续温度，避免长期使用下出现形变翘曲，导致打印首层附着力不足、模型层纹偏移、尺寸超差等常见打印故障。从结构设计逻辑来看，这款台车板采用一体化平板裁切成型方案，整体轮廓完全匹配机型的机架安装边界，没有多余的冗余结构，

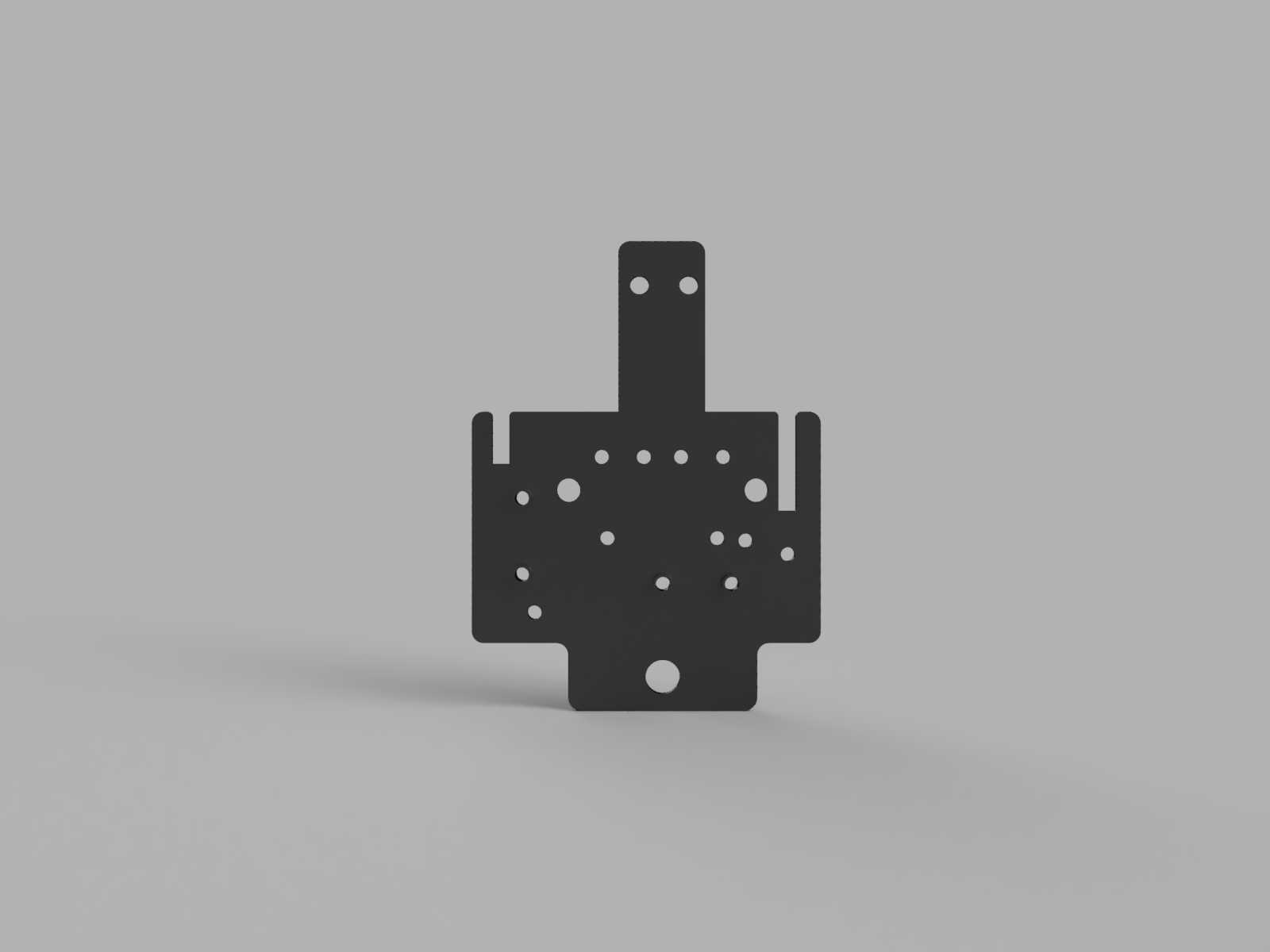

　　在保证结构刚性的前提下尽可能降低自身重量，减少Y轴传动系统的负载，降低步进电机的驱动负荷，提升运动响应速度。板件上的孔位全部按照实际装配需求排布：上方突出段的两个小孔用于安装Y轴传动同步带的固定压块，保证同步带与台车板的连接牢固无松动，避免高速运动下出现皮带打滑丢步；中间区域的大小孔位分为三类，大尺寸通孔用于热床加热线、温度传感器线的走线穿设，避免线缆在运动过程中与机架剐蹭磨损，中等尺寸孔位对应热床的固定安装点位，孔位位置经过实际测量校准，保证热床安装后与X轴横梁的平行度误差控制在极小范围内，小尺寸定位孔用于配套隔热棉、调平组件的辅助定位，减少装配时的对位调整工作量；板件两侧的开槽结构用于与Y轴线性导轨的滑块连接固定，

　　开槽的宽度与滑块安装凸台完全匹配，装配时可直接卡入定位，无需反复调整对齐位置，降低装配难度；板件下方的单孔为行程触发挡片的安装位，用于配合Y轴行程限位开关实现原点定位，保证每次开机归零的位置一致性。从安装边界来看，这款台车板的整体长宽尺寸完全适配Tronxyx5sa-400pro的Y轴运动行程范围，安装后不会与机架两侧的型材、Z轴立柱发生运动干涉，板件厚度经过合理选型，既保证长期受热、受载下的抗形变能力，又不会过多压缩Z轴的有效打印行程。在实际使用过程中，这类金属台车板相比原厂常见的亚克力、薄铝板材质，抗蠕变性能更优异，长期在60-110℃的热床工作温度下不会出现应力松弛翘曲，能长时间保持热床的平面度，减少频繁调平的维护工作量；

　　板件表面的孔位边缘都做了倒角处理，避免穿线时刮伤线缆绝缘层，也能减少装配时的锐角划伤风险。对于3D打印机改装、维修的从业者来说，这款台车板的孔位完全按照实机测量数据设计，不需要二次打孔修改，可直接替换原厂变形损坏的承载板，装配后即可快速恢复设备的打印精度；对于结构设计从业者来说，这款台车板的孔位排布思路也具备参考价值，在设计同类运动承载板件时，可遵循“功能孔位优先、安装定位辅助、走线避让同步、重量刚性平衡”的设计逻辑，先确定核心传动连接点、部件安装点的位置，再补充走线、定位、限位的辅助孔位，最后根据载荷情况优化板件轮廓，在保证结构强度的前提下尽可能去除冗余材料，降低运动部件的惯量，提升设备的动态运动性能。
