磁吸式垂直壁面爬行作业机器人结构设计

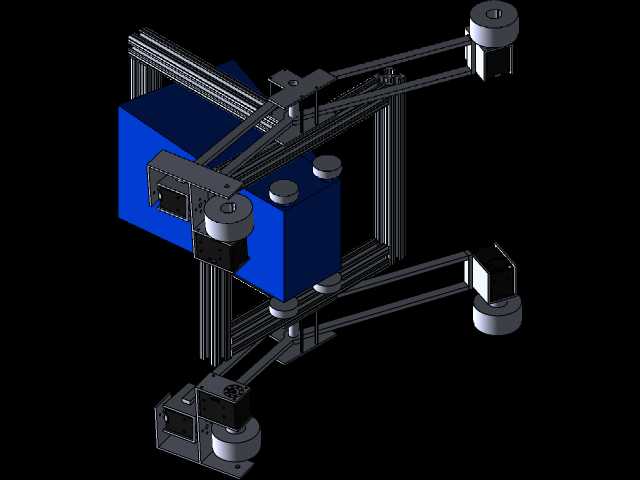

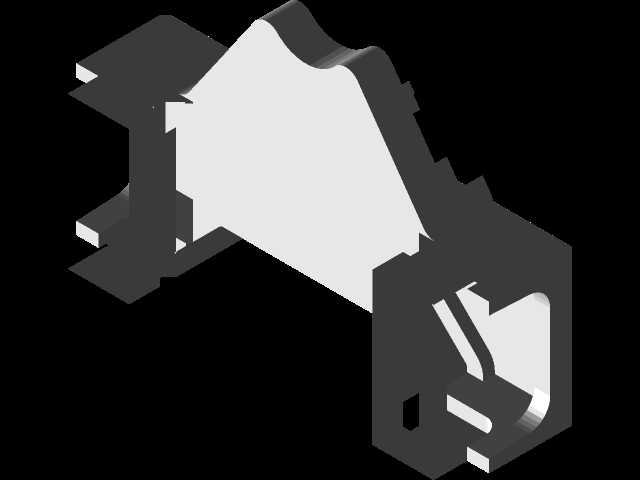

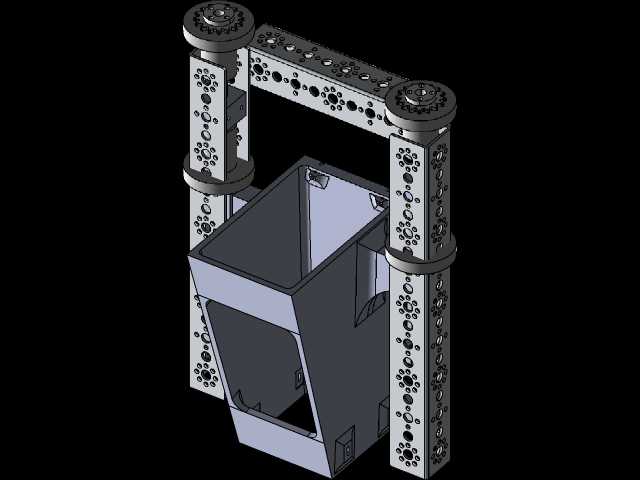

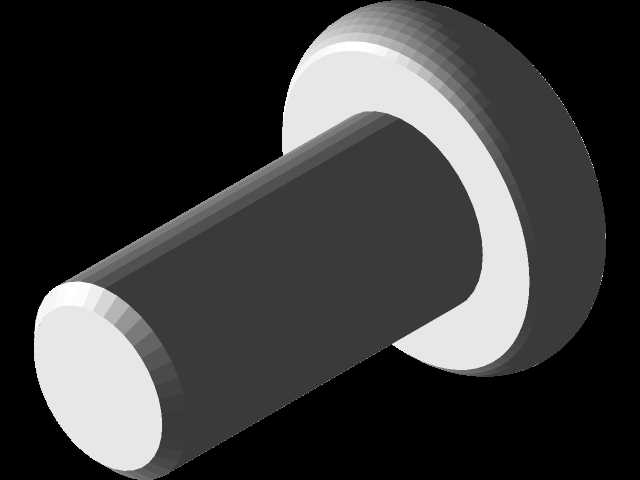

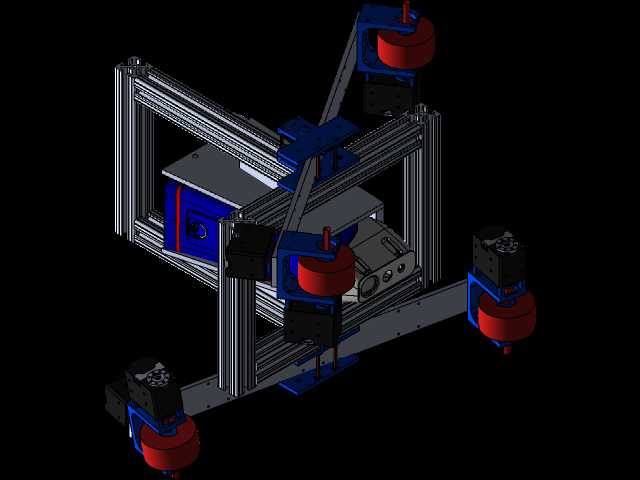

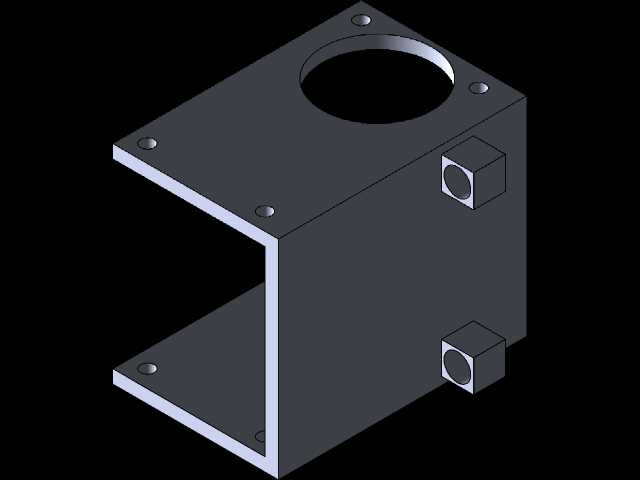

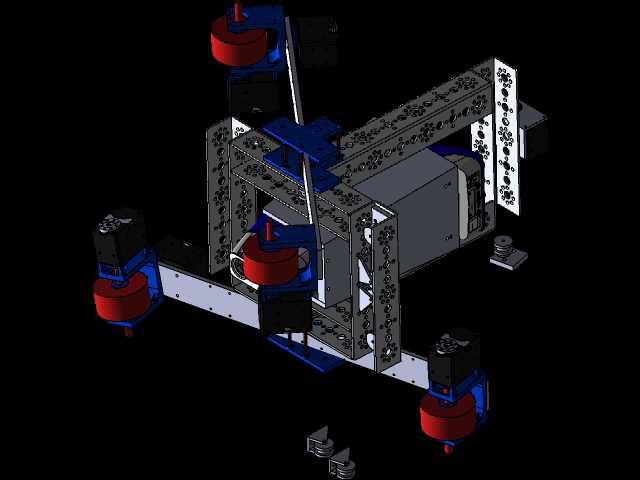

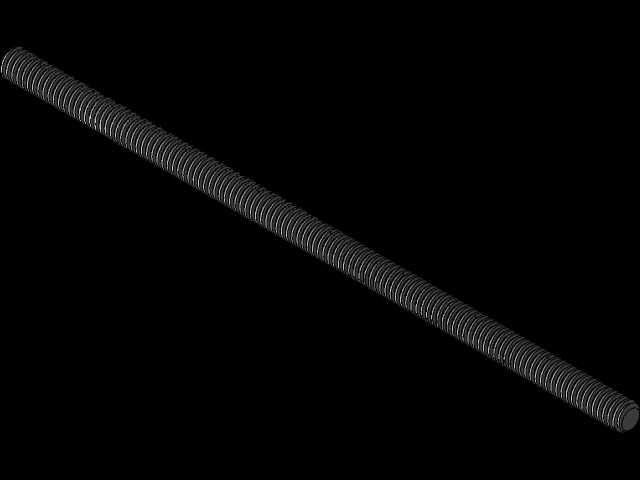

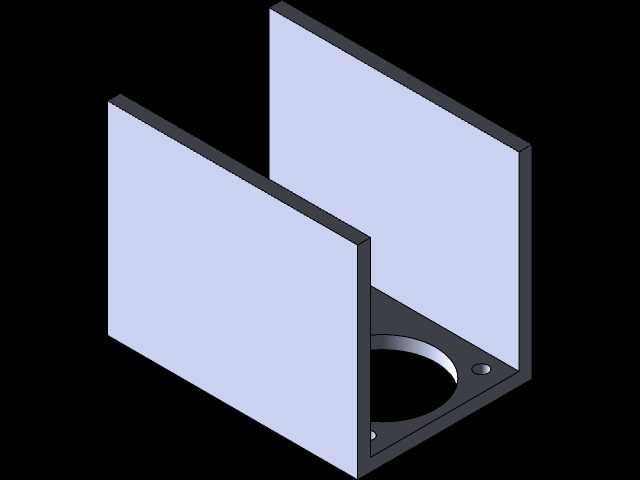

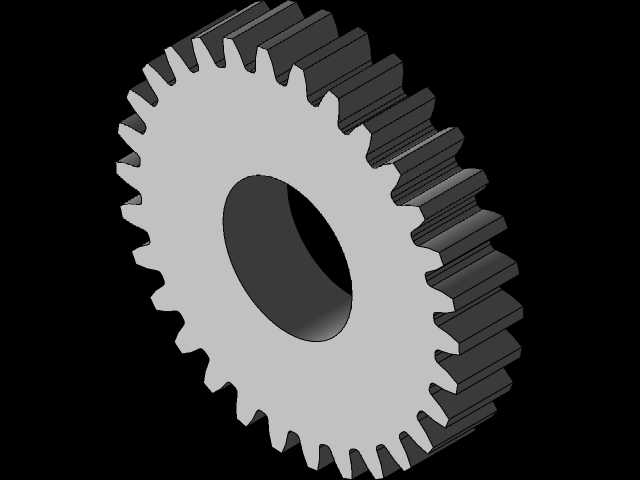

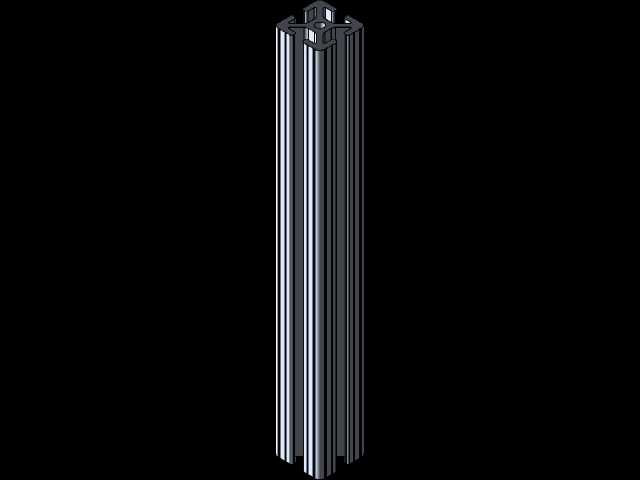

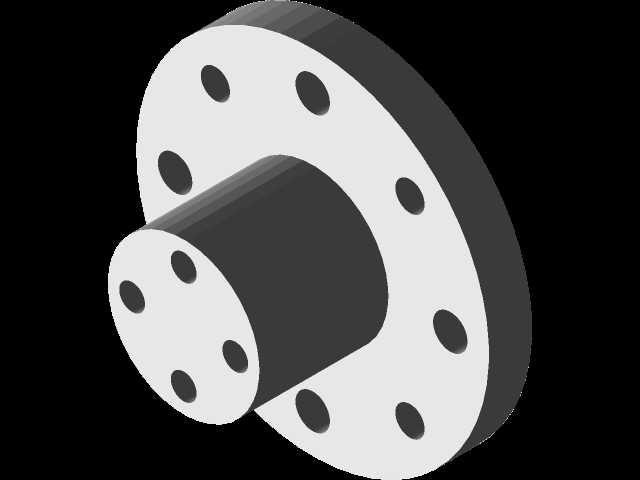

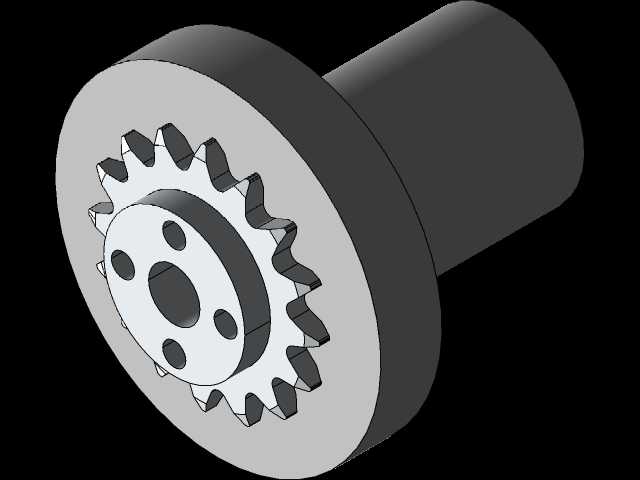

　　这款磁吸式爬壁作业设备，主要面向钢制壁面的高空作业场景设计，常见应用覆盖大型储油罐焊缝检测、船舶外板除锈涂装、钢结构桥梁巡检、风电塔筒维护等传统人工作业风险高、效率低的工况，替代人工完成垂直甚至倒置导磁壁面的搭载作业，可携带检测探头、喷涂模组、打磨工具等不同功能末端，完成对应工序的移动作业。从结构设计逻辑来看，整机采用龙门式双立柱对称布局，两侧立柱作为行走模组的安装载体，上部横梁连接两侧立柱形成稳定的刚性框架，中部预留的开放式舱体空间用于搭载作业载荷、控制模块与动力单元，这种对称式结构能让整机重心始终落在两侧行走吸附机构的支撑区间内，避免壁面行走时出现倾翻力矩，同时开放式的舱体设计方便根据不同作业需求快速更换搭载模块，

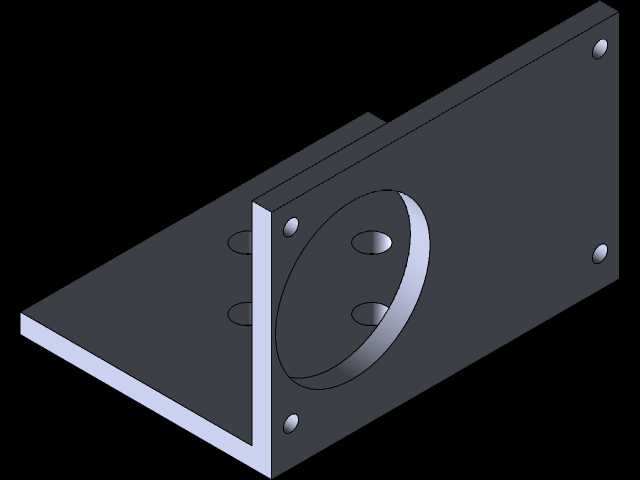

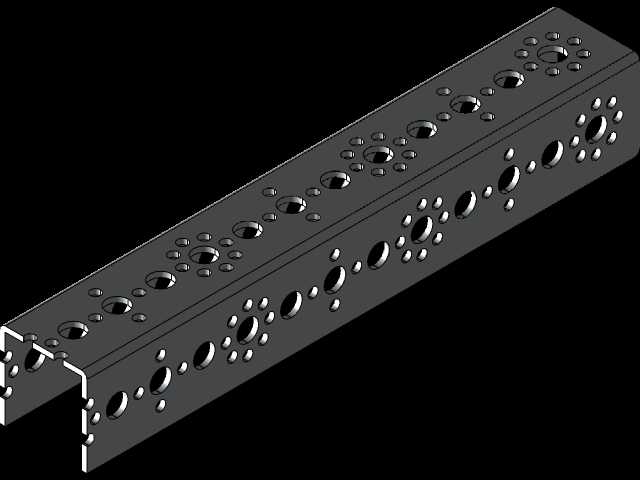

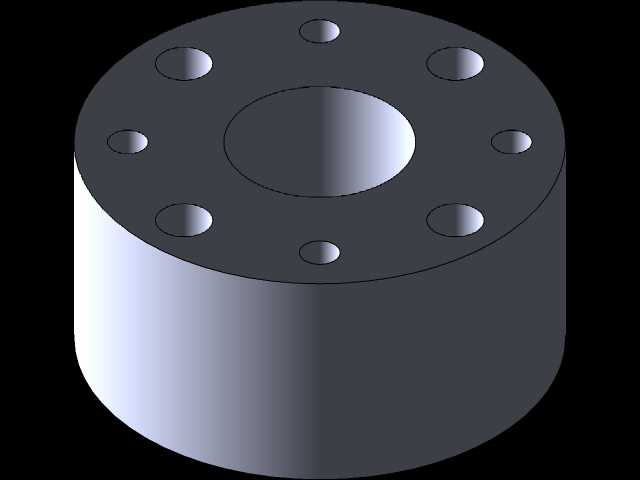

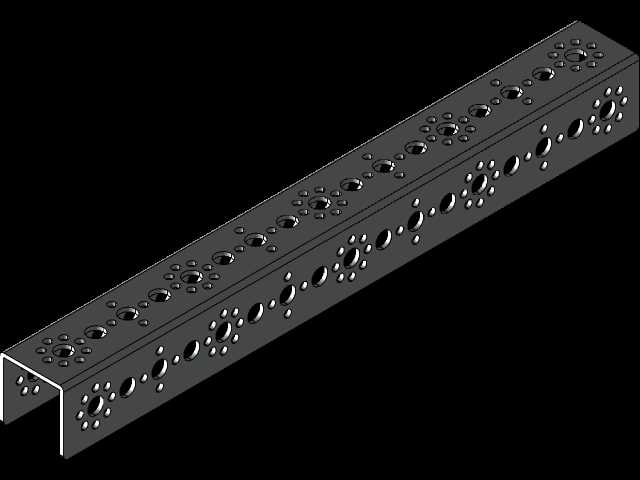

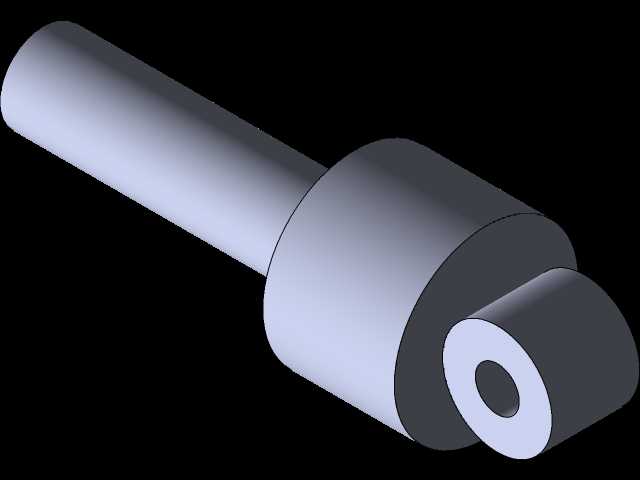

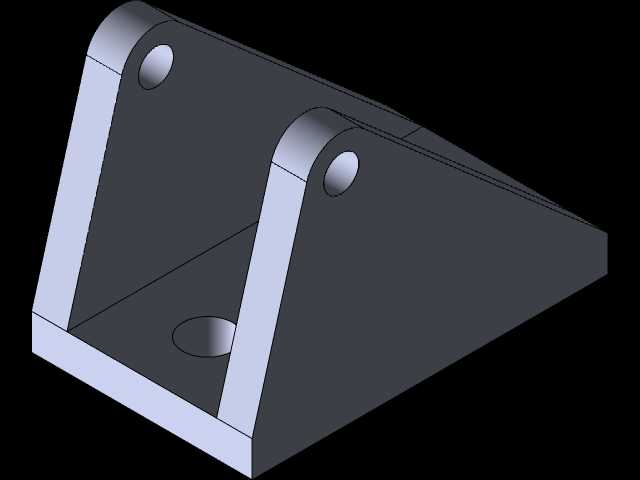

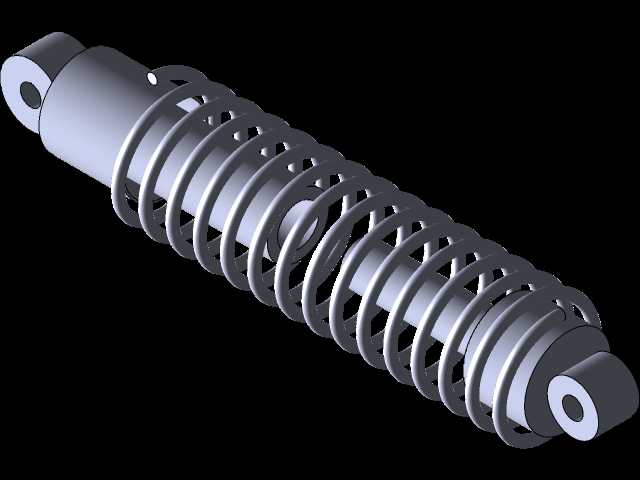

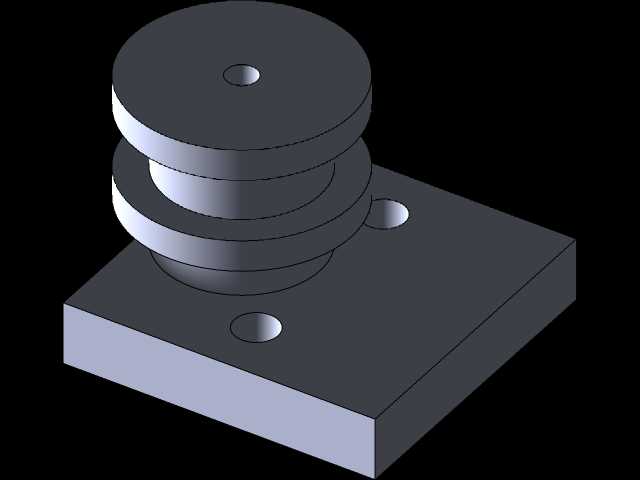

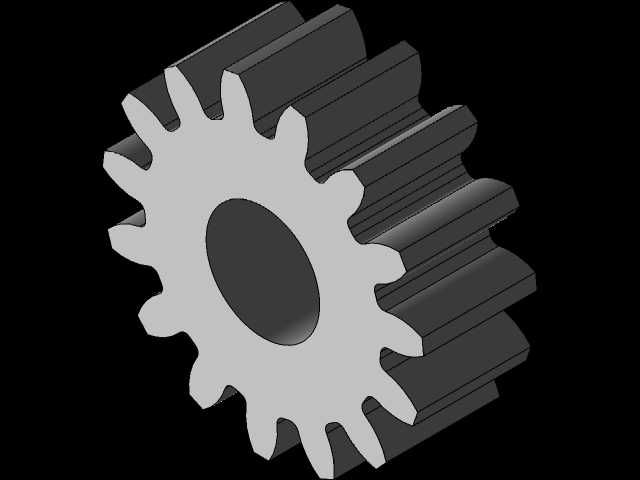

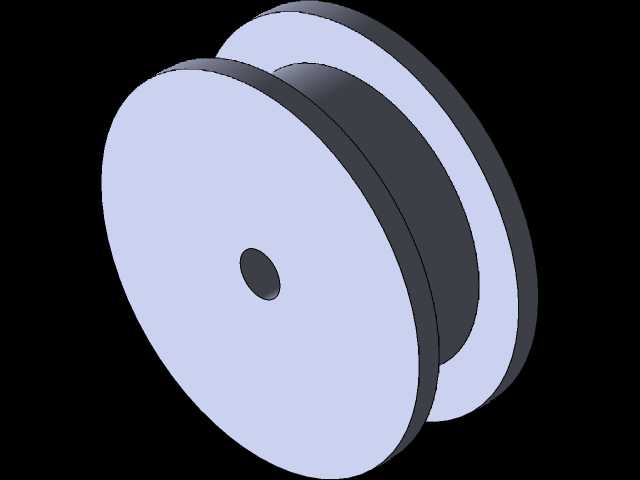

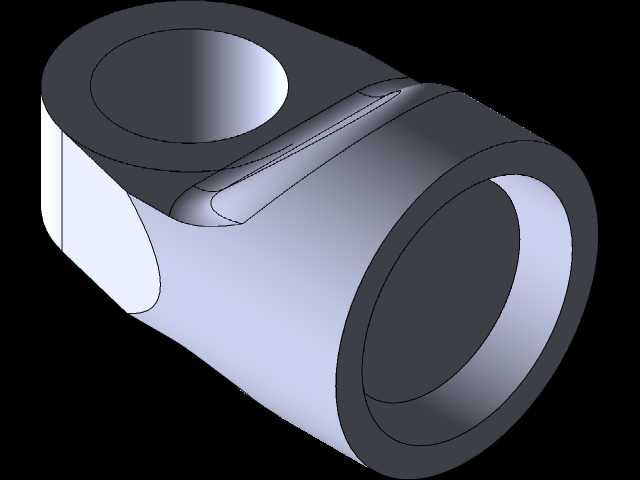

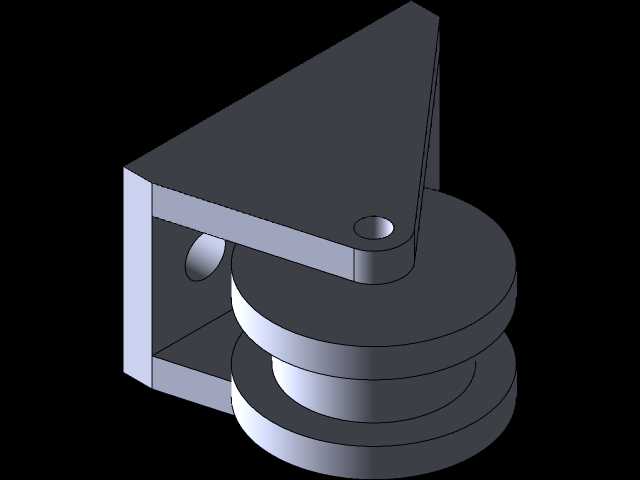

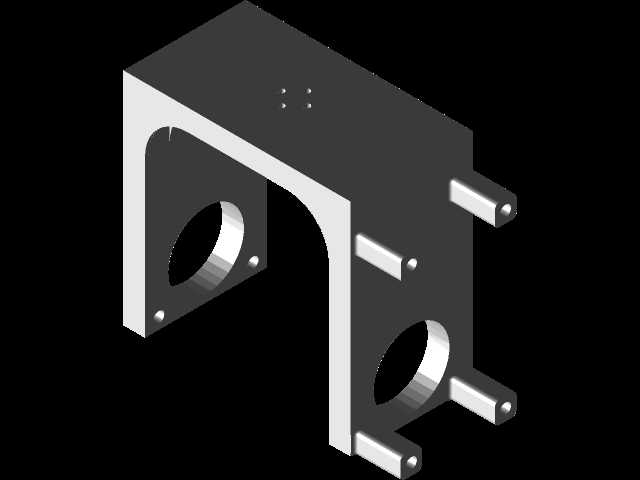

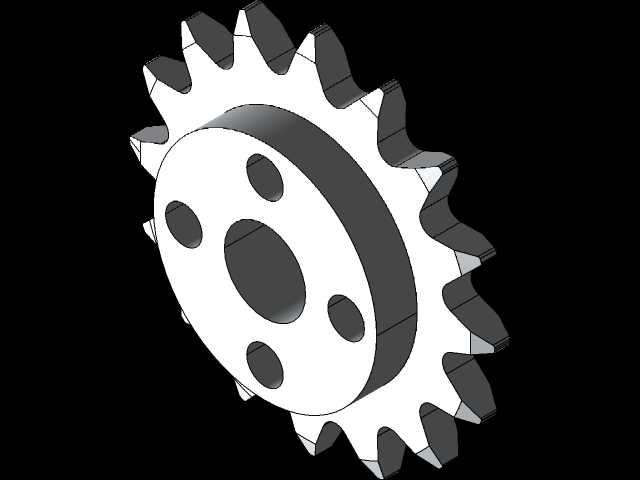

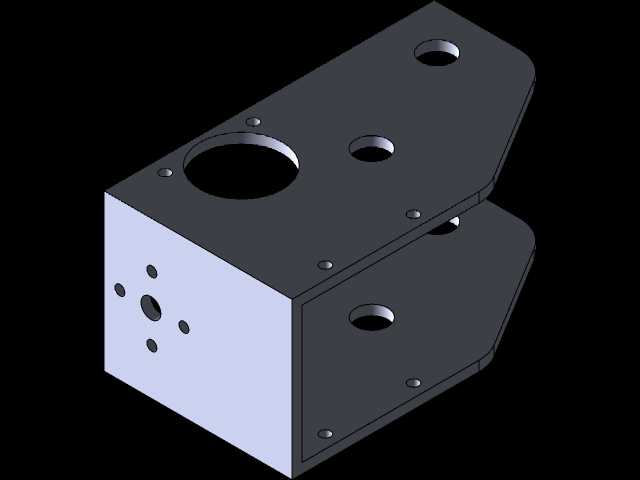

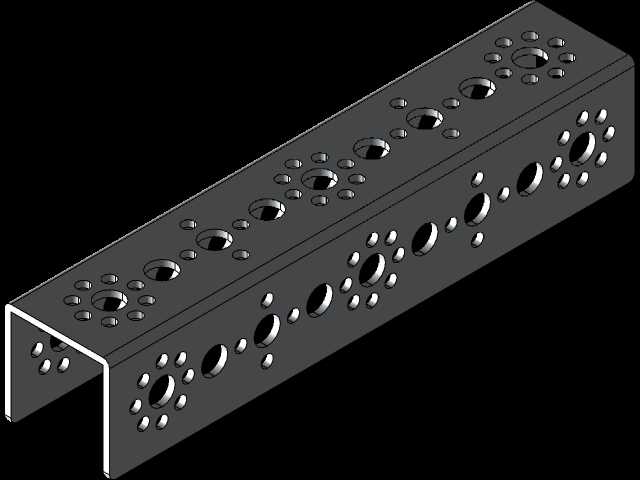

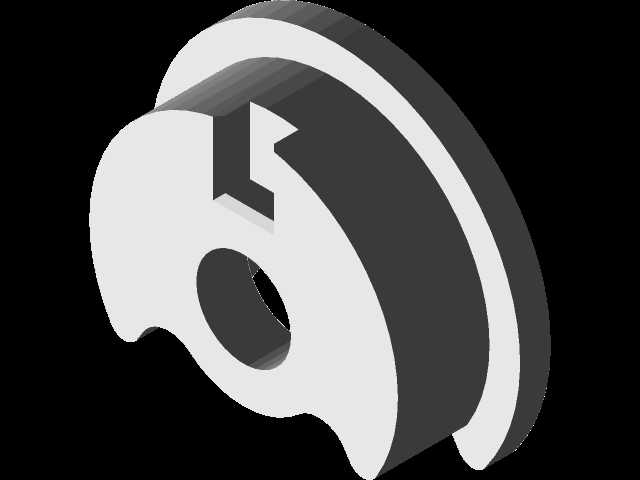

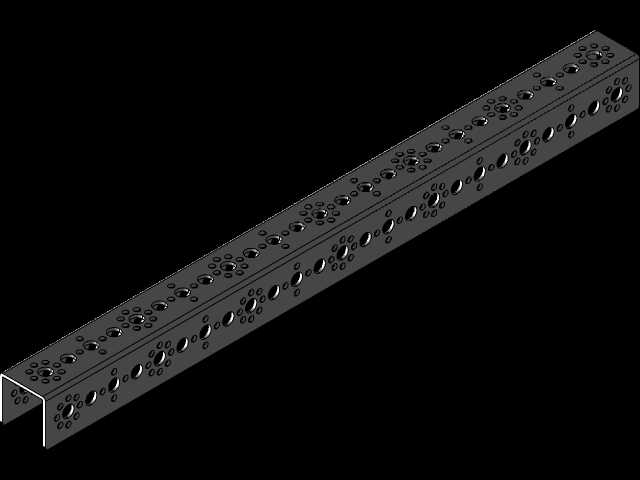

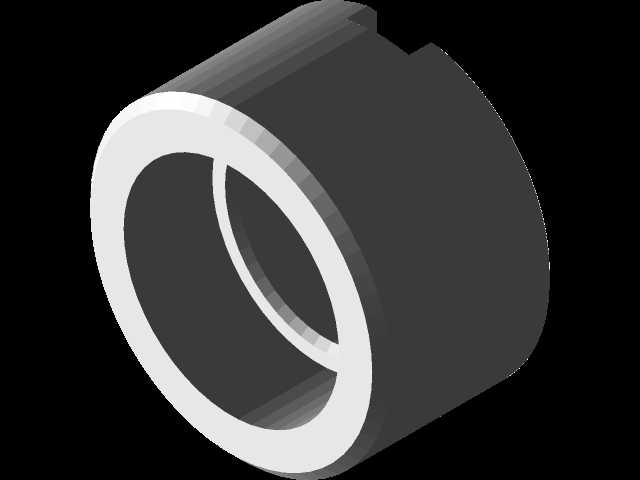

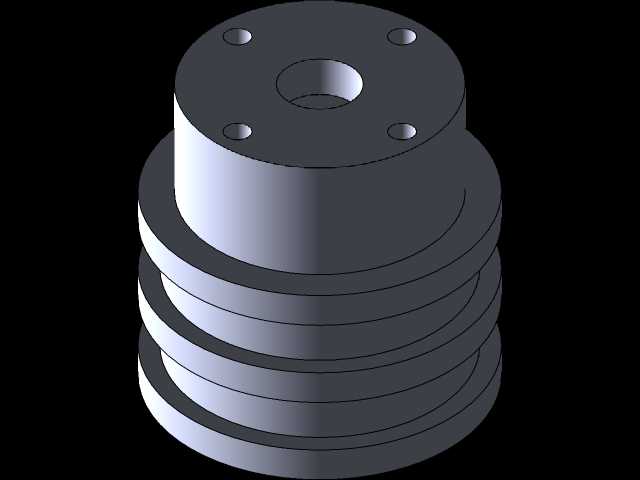

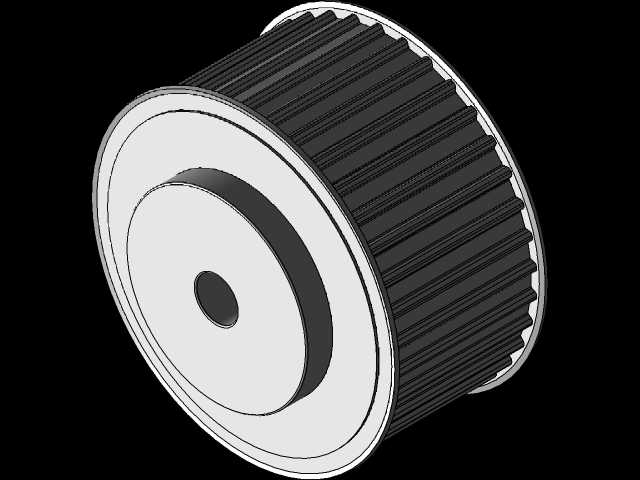

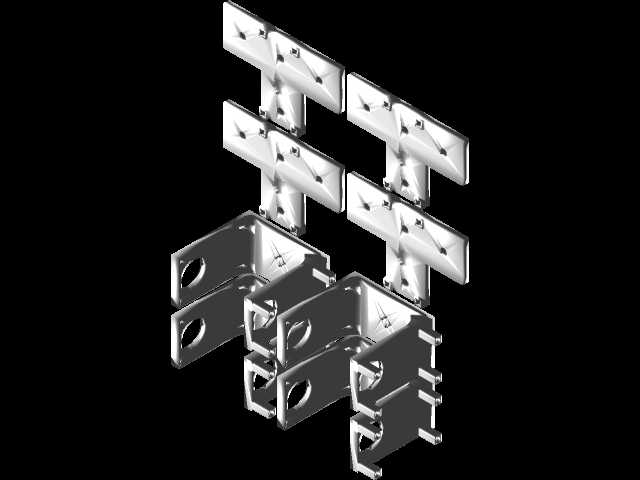

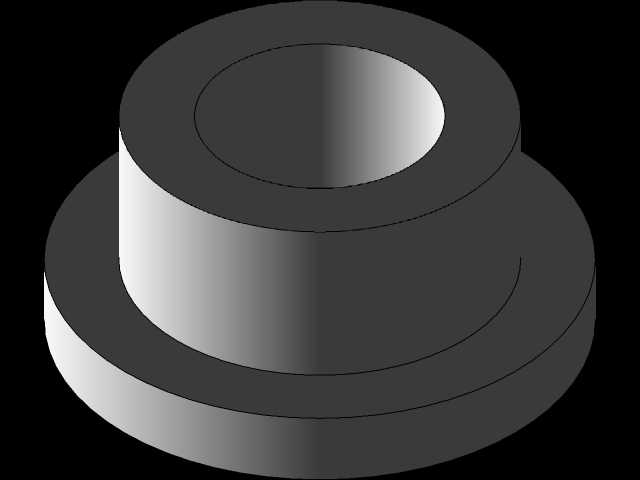

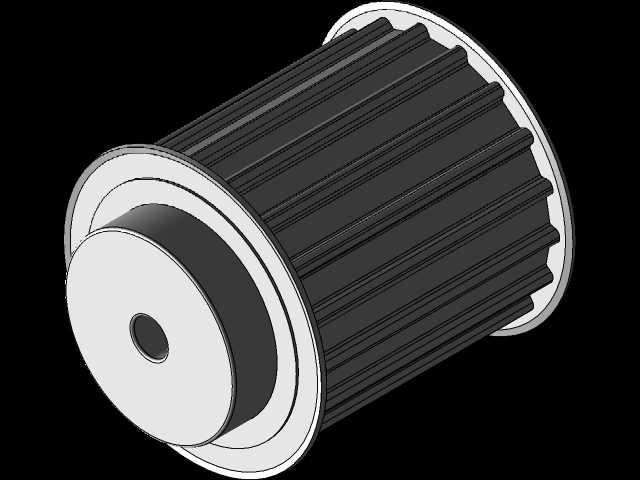

　　不用改动主体行走框架就能适配不同的作业任务。两侧立柱上集成的行走轮组采用永磁吸附单元与行走滚轮一体化设计，吸附单元提供持续的垂直壁面附着力，不需要额外提供真空源或者线缆牵引就能稳定附着在导磁钢材表面，滚轮采用耐磨硬质材质，保证在带轻微锈蚀、涂层的壁面也能有足够的摩擦力，不会出现打滑偏移；立柱上密布的安装孔位是模块化设计的核心，不同位置的孔位可以用来调整吸附轮组的间距、安装辅助导向轮、固定线缆拖链或者外接传感器支架，不需要额外焊接或者加工安装位，就能根据不同壁面的曲率、作业载荷的重量调整整机的配置参数，比如在弧形塔筒壁面作业时，可以调整上下轮组的外摆角度，让所有滚轮都能贴合壁面，保证吸附力均匀分布。上部横梁同样预留了多组标准化安装孔，

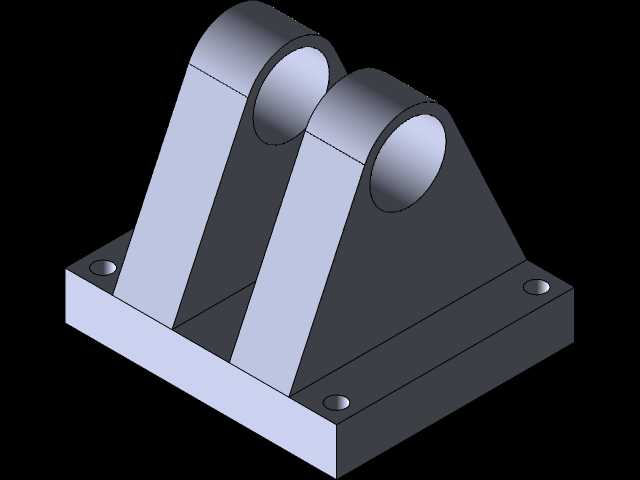

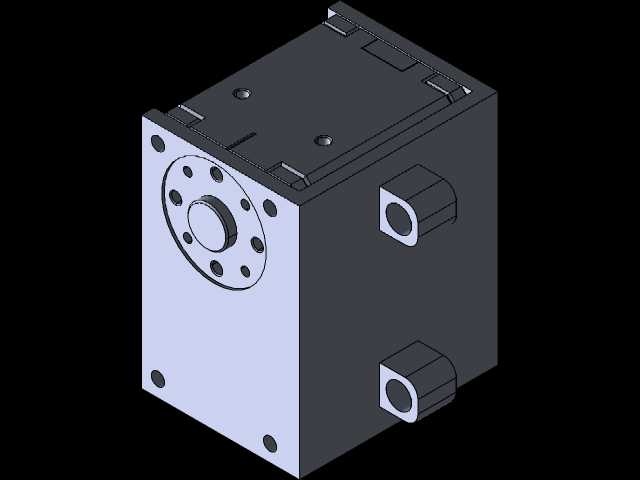

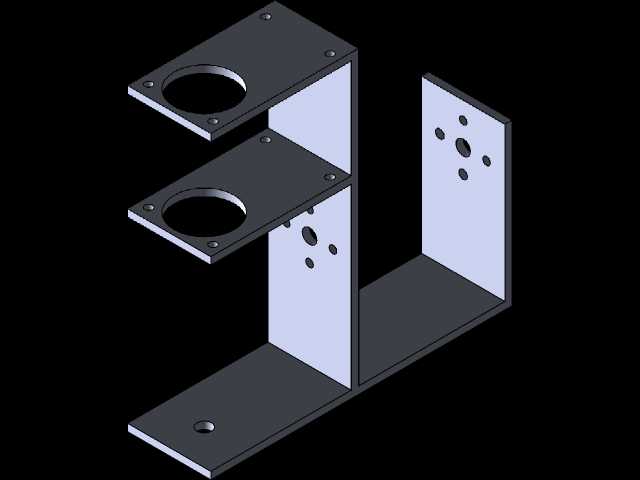

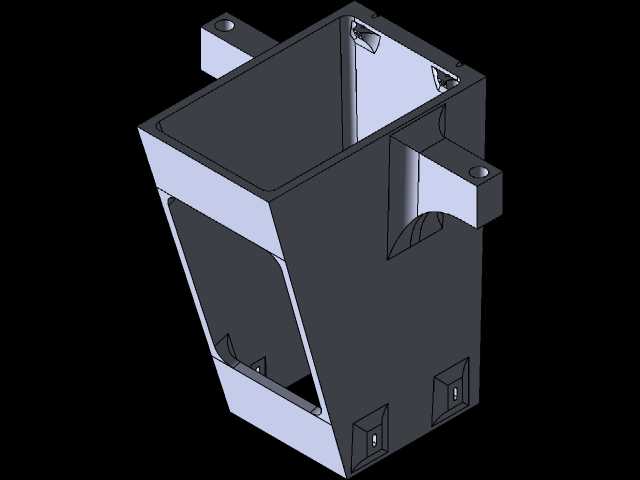

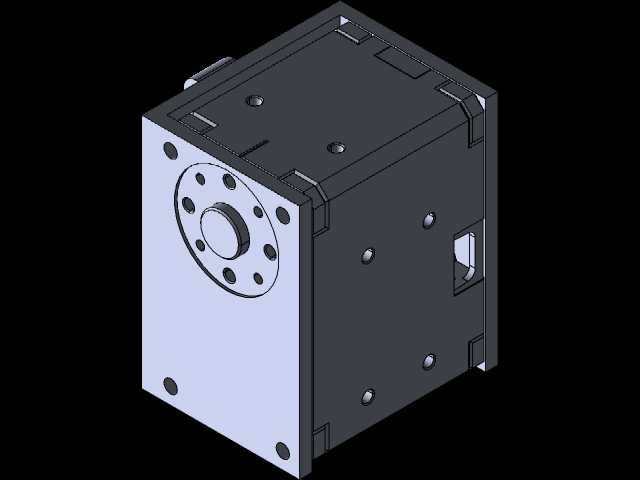

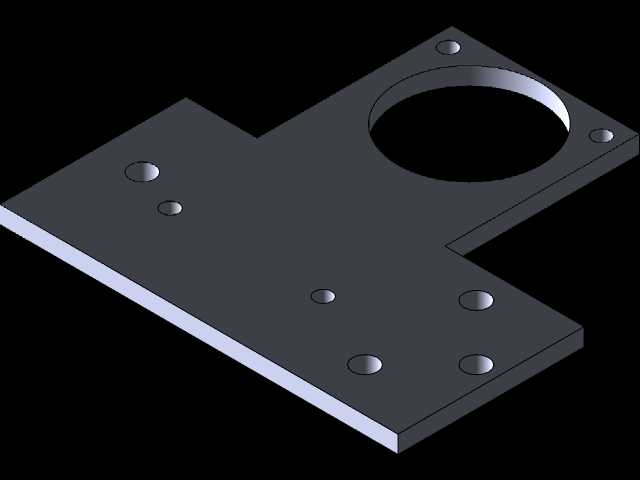

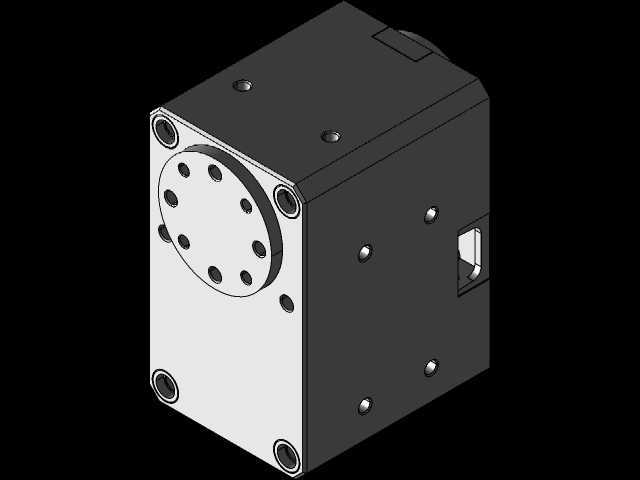

　　一方面可以用来安装顶部的巡检摄像头、避障传感器，另一方面也能作为辅助吊点，在设备首次放置到壁面或者作业完成回收时，方便安全绳的挂载固定，横梁的截面采用箱型结构设计，在控制整体重量的前提下保证足够的抗弯刚度，避免两侧立柱受力不均时出现框架变形，导致行走轮卡滞。中部的载荷舱采用下沉式设计，将搭载的重物重心尽可能贴近壁面，进一步降低倾翻风险，舱体的侧壁预留了走线孔与安装螺孔，控制板、电池模块、作业末端的驱动单元都可以直接固定在舱体内壁，舱体前部的开口方便操作人员快速更换搭载的作业工具，也能给视觉检测类的传感器留出无遮挡的视野窗口。设计过程中重点考虑了安装边界的适配性，两侧立柱的中心距、轮组的上下间距都做了参数化预留，

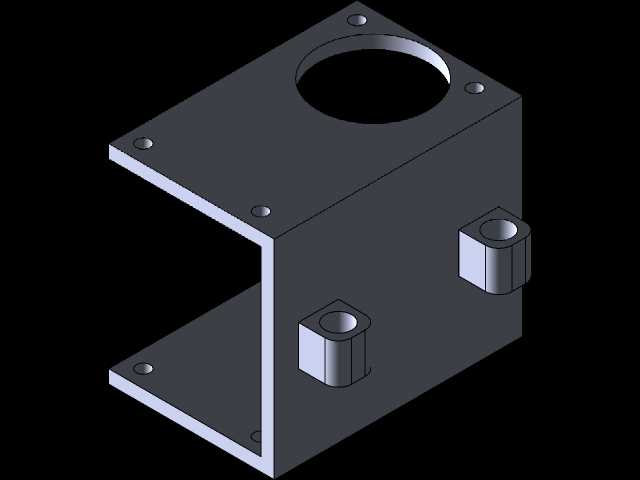

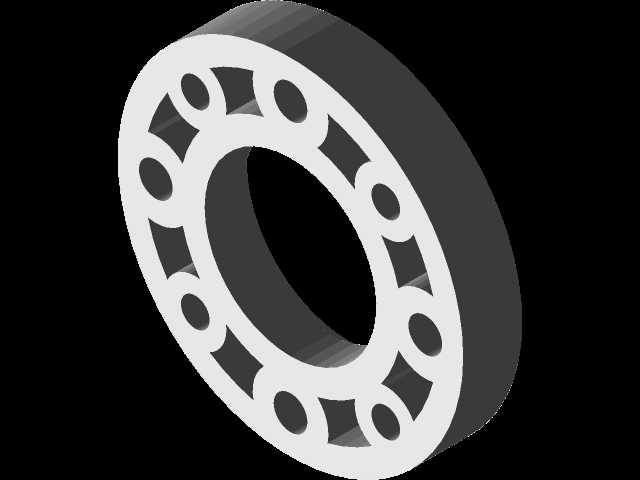

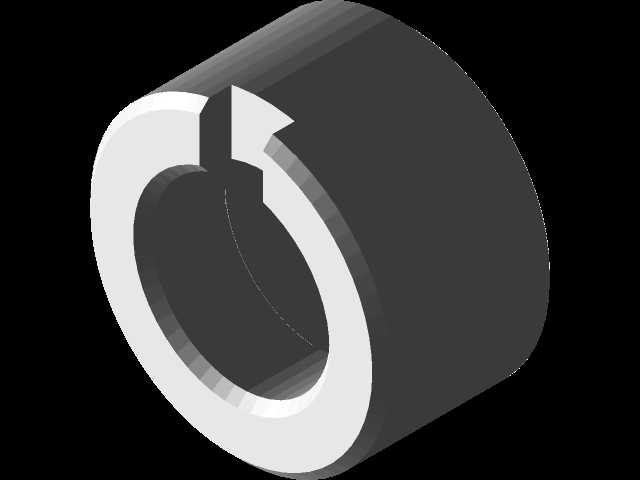

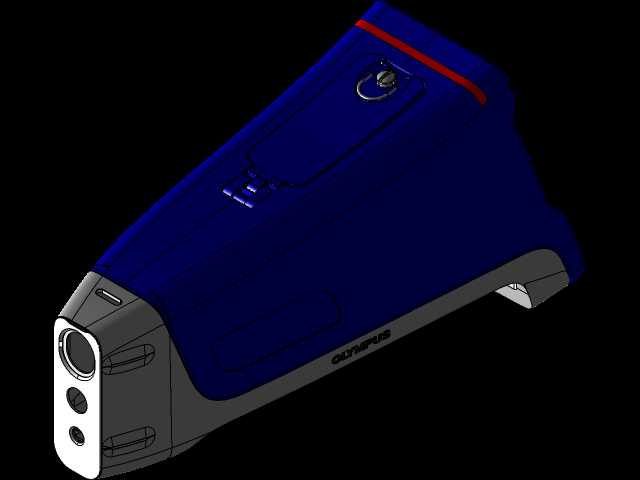

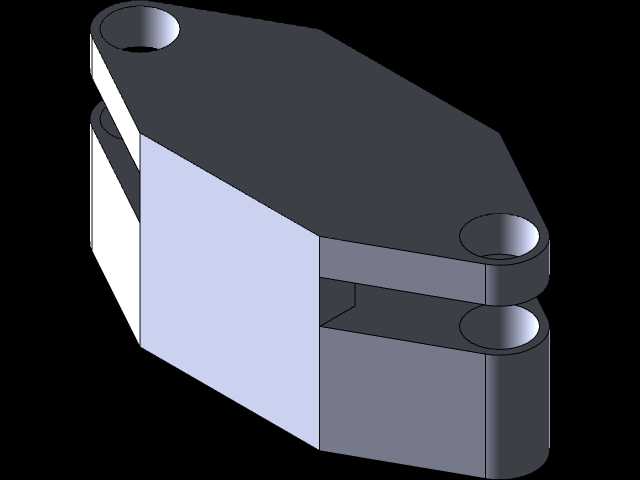

　　针对不同厚度的钢制壁面，可以通过增减吸附单元的数量来调整吸附力大小，避免吸附力过大导致行走阻力过高、或者吸附力不足出现滑落风险；整机的框架边缘都做了倒角处理，避免在壁面移动时剐蹭壁面涂层，所有外露的紧固件都采用沉头设计，不会突出结构表面勾挂线缆或者其他障碍物。不同于真空吸附式爬壁设备对壁面光滑度的高要求，这种永磁吸附结构在存在轻微焊缝凸起、壁面浮锈、薄涂层的工况下依然能稳定工作，不会因为壁面局部不平整出现吸附失效，同时不需要外接真空管路，整机的管线布局更简洁，作业移动时的灵活性更高。行走轮组的同轴度设计做了专门的公差约束，两侧立柱上的轮组安装孔采用一次装夹加工完成，保证左右滚轮的转动轴线平行，避免行走过程中出现走偏、啃轮的问题；立柱与横梁的连接面采用定位销加螺栓的固定方式，拆解运输时可以快速拆分，到作业现场后不需要专用工装就能快速组装，适合户外移动作业的转场需求。在载荷适配方面，中部舱体的安装基准面做了平面度处理，不同功能的作业模块只要匹配对应的安装孔位就能直接固定，不需要额外做转接板设计，比如搭载超声检测模块时，可以将探头架直接固定在舱体底部，让探头始终贴合壁面，保证检测数据的稳定性；搭载喷涂模块时，可以将料罐与喷枪固定在舱体前部，利用整机的匀速行走完成均匀的涂层喷涂作业。
