单反底片扫描用35mm胶片承载夹具

　　在胶片数字化作业场景中，传统平板扫描仪搭配通用片夹往往存在片体定位偏移、压合不均导致的 Newton 环、长片段扫描需反复手动对位的痛点，这款35mm胶片承载结构正是针对数码单反翻拍胶片的作业需求设计的专用工装，适配多数采用近摄接圈、微距镜头搭建的桌面翻拍系统，解决手工持片或通用片夹带来的成像虚位、片体翘曲问题。

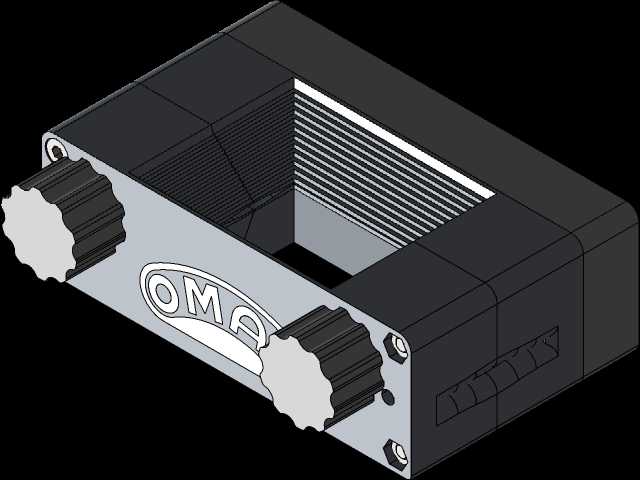

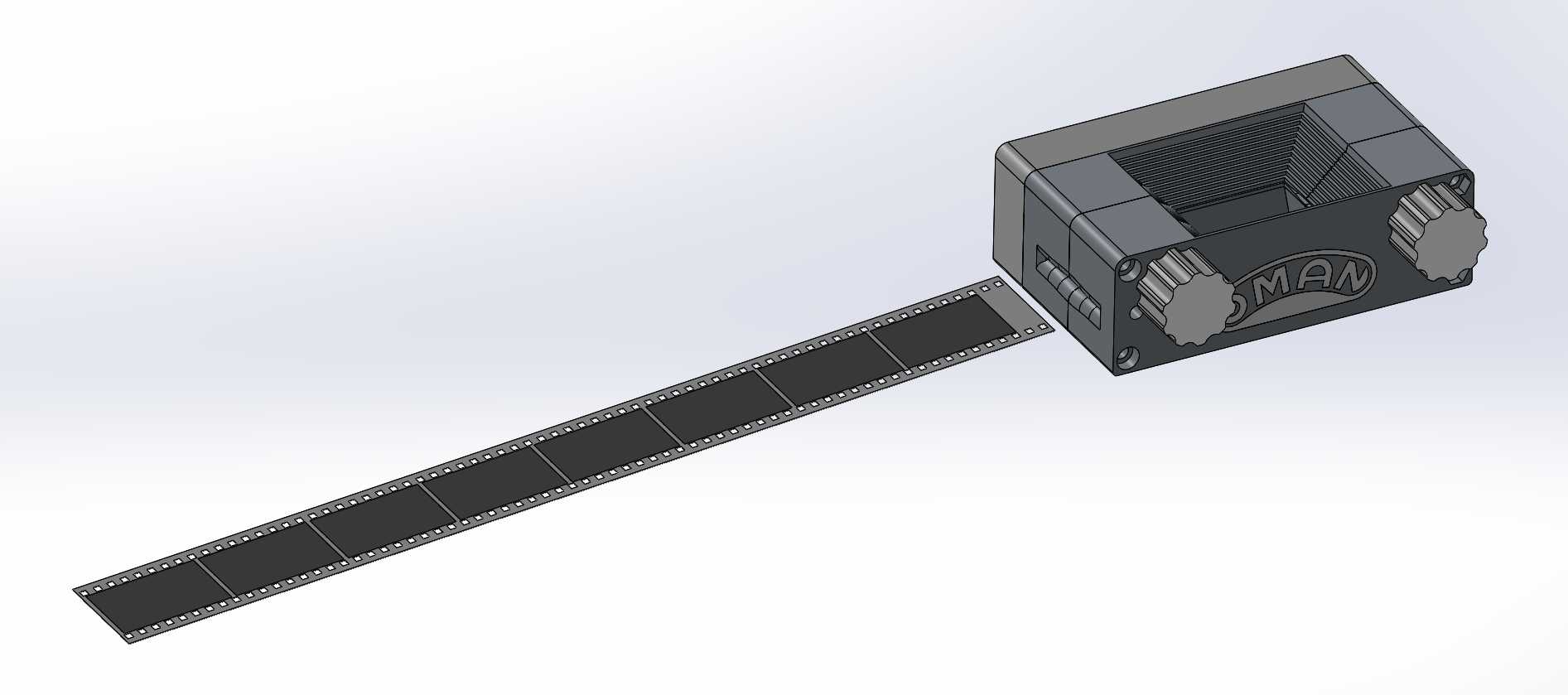

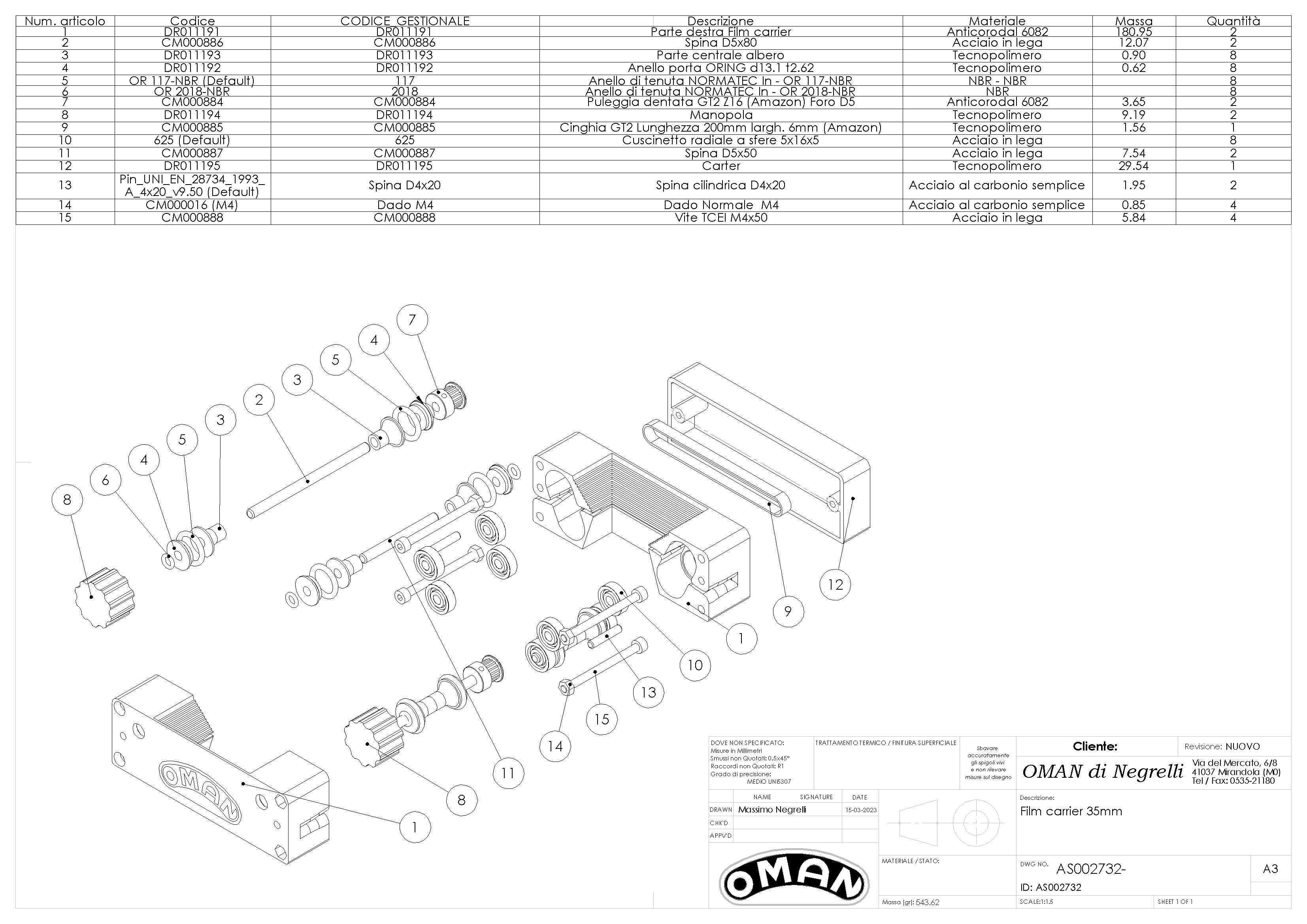

　　从功能实现逻辑来看，该载体采用抽屉式导槽结构，导槽内部宽度严格匹配35mm胶片的片基公称尺寸，单边预留0.12mm的滑动间隙，既保证胶片可以顺畅推送不卡滞，又能限制胶片在垂直于光轴方向的窜动，避免翻拍时出现画面边缘裁切偏差。载体两侧设置的滚花旋钮对应内部的弹性压片结构，旋钮旋转120度即可完成压片机构的锁止与释放，锁止状态下压片胶条会以0.2N的均匀压力贴合胶片边缘无齿孔区域，不会接触胶片药膜面造成刮损，同时能将胶片完全压平在成像基准平面上，保证整个片幅范围内的对焦精度一致，避免大光圈翻拍时出现局部虚焦。

　　设计阶段优先考虑了3D打印工艺的成型可行性，整体结构拆分后无大于45度的悬空面，打印时无需添加额外支撑结构，减少后期支撑拆除的打磨工作量；主体壁厚统一设置为2mm，既保证结构刚性，不会因手持施力产生形变，又能控制打印耗材用量。导槽入口处做了0.5mm的倒角导向结构，即使胶片边缘存在轻微裁切毛边，也能顺利导入槽内，不会出现顶片、折片的问题。载体正面开设的通光窗口尺寸严格对应35mm胶片的标准成像画幅，窗口边缘做了0.2mm的遮光凸台，避免翻拍时杂光从片体边缘进入镜头产生眩光，提升底片数字化的成像对比度。

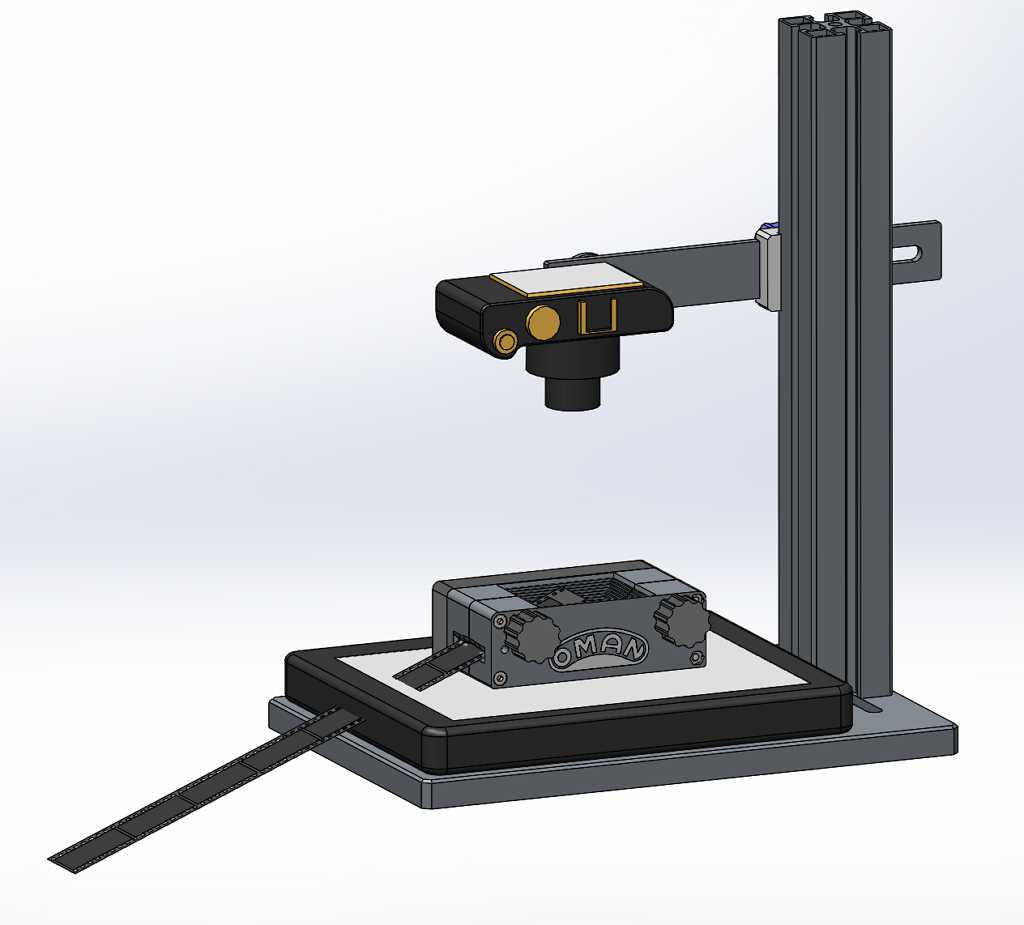

　　安装适配层面，该载体底部预留了标准1/4英寸螺孔，可直接固定在常见的翻拍架、微距云台上，安装基准面与胶片成像平面的平行度公差控制在0.05mm以内，安装后无需反复调整平面角度即可保证光轴垂直于片基。载体整体外形尺寸控制在120mm×60mm×45mm范围内，不会遮挡翻拍系统的补光光路，适配两侧打光、背光板透射等多种常见的胶片翻拍布光方案。针对长卷胶片的连续翻拍需求，导槽采用贯通式设计，可在不拆卸压片机构的前提下连续推送胶片，完成整卷底片的逐格翻拍，相比传统单片夹作业效率提升60%以上。

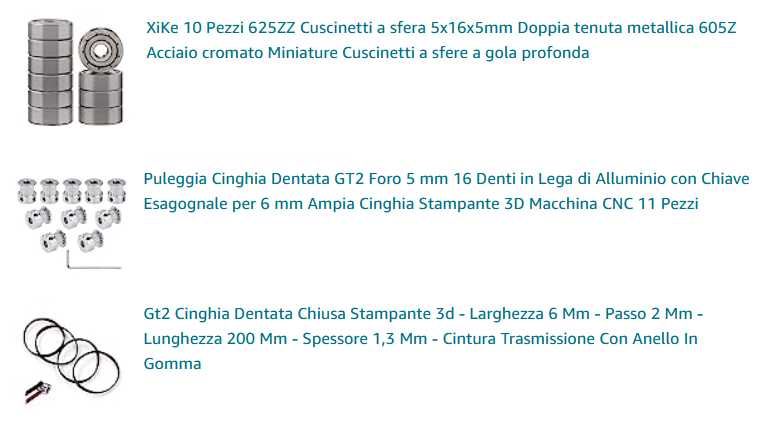

　　结构细节上，压片机构采用内置的弹性悬臂结构，无需额外装配金属弹簧，打印完成后仅需去除少量支撑即可直接使用，降低了装配复杂度。旋钮表面的滚花纹理高度0.3mm，打印时可直接成型，无需二次加工即可提供足够的旋转摩擦力，即使佩戴无尘手套操作也能顺畅完成锁止动作。载体内部与胶片接触的所有棱边都做了R0.3的圆角处理，完全避免尖锐边角刮伤胶片片基或药膜层，适配保存年限较长、片基偏脆的老旧底片翻拍作业，不会造成不可逆的片体损伤。
