适配4080铝型材的CNC拖刀固定组件

　　在桌面级数控雕刻、小型CNC铣削加工场景中，拖刀组件是实现 Vinyl 切割、薄材划线、软质材料裁切作业的核心配套部件，这类部件不需要主轴高速旋转驱动，仅需保持刀具的恒定下压力，配合设备XY轴的走刀路径即可完成连续加工，常见于广告字模裁切、柔性电路板划线、薄皮革打样、不干胶模切等轻载加工工序，相比使用主轴装夹划针的方案，专用拖刀架的压力输出更稳定，不会出现走刀过程中压力波动导致的切深不一致、断刀或者材料移位问题。

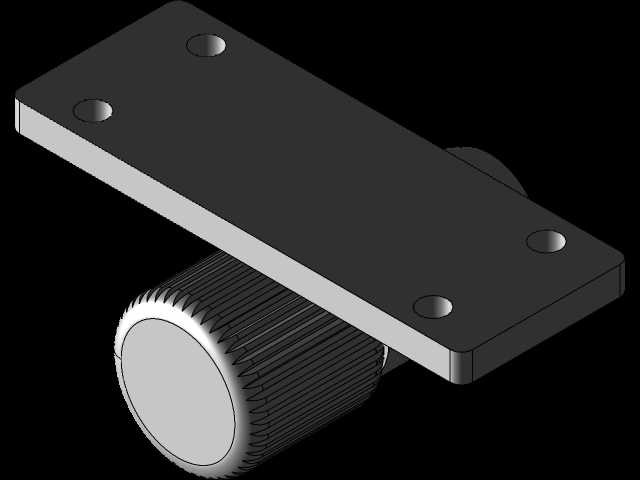

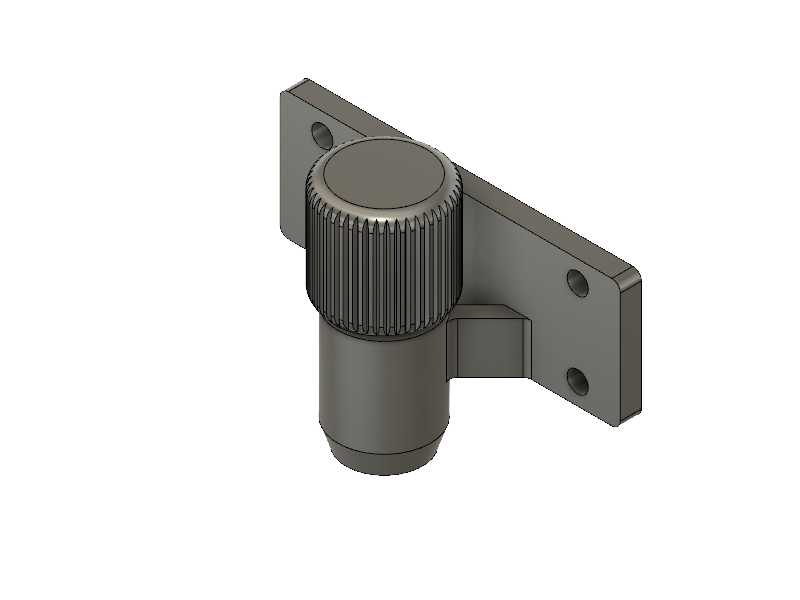

　　这款拖刀架的安装基准完全适配工业领域常用的4080标准铝挤压型材，安装孔中心距严格控制在60mm，刚好匹配40系列铝型材的槽孔间距，安装时不需要额外制作转接板，直接使用T型螺栓配合法兰螺母即可将组件固定在设备的Z轴滑台或者主轴安装侧，安装面做了平整铣削处理，贴合铝型材表面时不会出现翘边、倾斜问题，能保证刀具的垂直精度，避免走刀过程中出现刀具侧偏导致的裁切边缘毛刺、斜边问题。组件的主体采用L型折弯式支撑结构，竖直段用于容纳压力调节与刀具装夹结构，水平段为安装固定翼，两个固定翼上分别设置两个安装孔，单侧双孔固定的形式能避免单螺栓固定出现的组件转动偏移，即使在高速走刀、刀具受到侧向裁切阻力的情况下，也能保持组件的位置精度，不会出现绕安装点转动的问题。

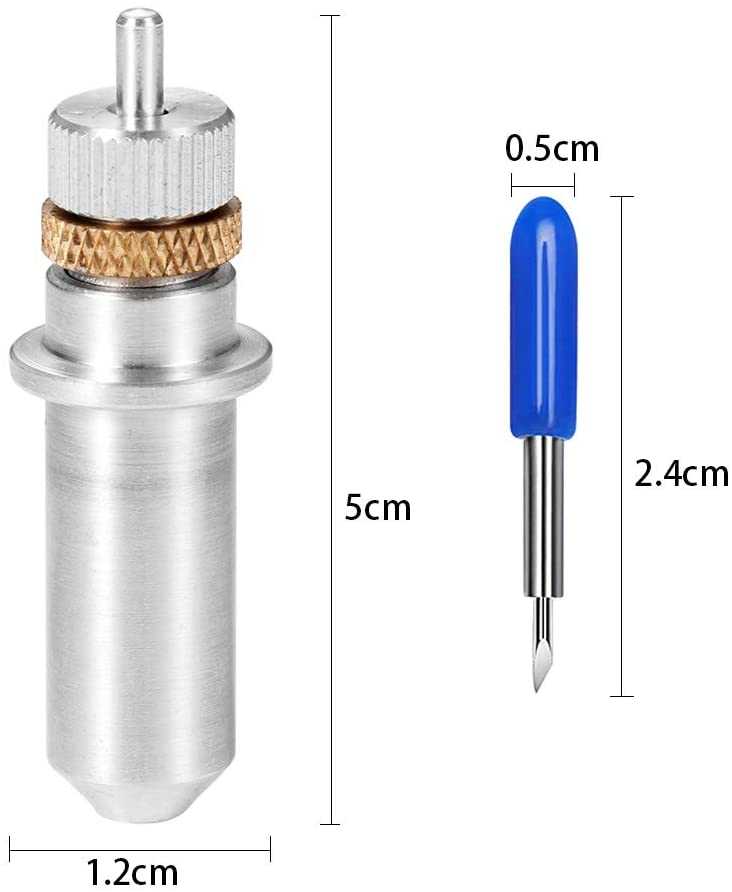

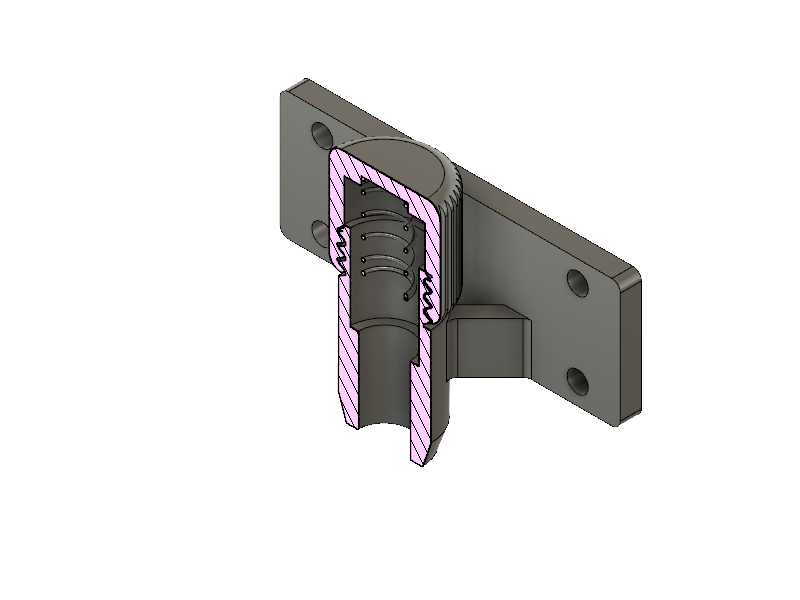

　　刀具装夹部分采用直筒式装夹腔，兼容市面上常规的直径11.5mm标准拖刀刀柄，装夹腔内壁做了光滑处理，刀柄装入后不会出现卡滞，顶部的滚花调节旋钮是压力调节的核心操作部件，旋钮外圈做了全周滚花处理，即使手上沾有切削液、铝屑或者加工粉尘，也能徒手转动调节，不需要借助额外工具。旋钮的调节行程对应内部压缩弹簧的压缩量，转动旋钮时可以线性改变弹簧对刀柄的下压力，针对不同厚度、不同硬度的加工材料，可以灵活调整压力值：加工0.1mm厚的不干胶材料时，仅需较小的压力即可切穿面层而不损伤离型纸；加工1mm厚的PVC软板或者薄皮革时，加大弹簧压缩量即可获得足够的切深，保证材料完全切透。内部的压缩弹簧采用等节距圆柱螺旋弹簧设计，压力输出线性度好，不会出现调节过程中压力突变的问题，同时弹簧的预压行程预留了足够的浮动量，当加工材料表面存在轻微的平面度误差时，刀柄可以在装夹腔内上下浮动，始终保持刀尖与材料表面的贴合，避免出现局部切不透或者刀尖扎入工作台面的问题。

　　从结构设计的合理性来看，这款拖刀架没有采用复杂的多零件拼接结构，主体为一体化加工成型，减少了拼接带来的装配累积误差，整体结构紧凑，安装后不会与Z轴滑台的其他部件、机床的限位结构产生干涉，伸出长度经过优化，刀具装夹后刀尖的伸出位置刚好与常规主轴装夹铣刀的刀尖位置处于相近的Z轴行程范围内，不需要大幅修改设备的Z轴行程参数，也不会出现拖刀架撞击工作台面的问题。组件的外形没有多余的突出结构，加工过程中产生的切屑、粉尘不容易堆积在组件表面，日常维护仅需定期擦拭装夹腔、在弹簧位置添加少量润滑脂即可，不需要复杂的拆解保养。在实际使用中，这款拖刀架可以直接替换同安装规格的其他拖刀组件，不需要对原有设备的安装结构做任何修改，对于使用4080铝型材搭建的桌面级CNC设备，比如常见的Genmitsu系列小型雕刻机，安装后可以快速拓展设备的加工能力，让设备从单一的铣削加工拓展到裁切、划线等多种作业场景，不需要额外购置专用的裁切设备，大幅提升小型加工设备的利用率。

　　设计过程中充分考虑了小型CNC设备的安装空间限制，组件的整体宽度控制在40mm以内，与40系列铝型材的宽度保持一致，安装后不会超出铝型材的侧面轮廓，即使Z轴滑台移动到设备的边缘位置，也不会与设备的机身框架、侧板产生碰撞。安装孔的位置做了沉头处理，螺栓拧紧后螺栓头不会突出安装面，保证安装面与铝型材完全贴合，不会因为螺栓头突出导致组件安装倾斜。滚花旋钮的直径设置合理，转动时不会碰到旁边的主轴或者其他Z轴附件，操作空间充足，即使在设备运行过程中也可以临时微调压力，不需要停机操作。刀具装夹腔的底部设置了限位台阶，刀柄装入后不会从底部掉出，更换刀具时仅需向上顶出刀柄即可，操作便捷，不需要拆解整个组件。
