雷诺Clio车型专用换挡旋钮结构设计

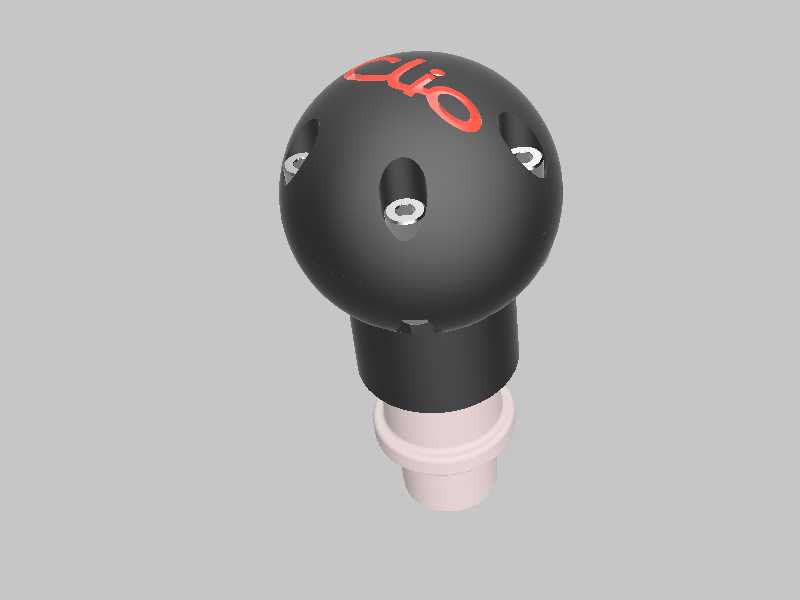

　　在乘用车手动换挡操纵系统的设计环节中，换挡旋钮作为驾驶员直接接触的高频操纵部件，其结构合理性、握持手感与安装适配性直接影响整车操纵质感与用户使用体验，本次针对雷诺Clio车型开发的换挡旋钮结构，完全围绕原车换挡杆的安装边界与使用场景展开设计，适配车型日常通勤、短途自驾等全场景下的换挡操作需求。从实际使用场景来看，该换挡旋钮需要承受驾驶员换挡过程中施加的轴向压力、周向扭转力矩以及长期握持带来的表面磨损，同时还要适配车内温度变化、紫外线照射等使用环境，避免出现材质老化、表面标识脱落、安装松动等常见问题。设计过程中首先确定了球形握持主体的结构形态，球体直径经过多轮人机工程校核，匹配成年男性手掌自然握持的曲率范围，

　　手指贴合区域没有突兀的棱角，换挡时手掌施力路径自然，长时间操纵也不会产生局部硌手的不适感。球体表面预留的标识安装位采用下沉式结构设计，表面标识嵌入后与球面保持齐平，既不会因为长期手部摩擦导致标识磨损脱落，也不会破坏握持面的整体顺滑度。球体上设置的三处金属嵌件安装位，一方面用于平衡旋钮整体配重，让换挡操作时的手感更具厚重感，避免出现廉价塑料件的轻飘感，另一方面金属嵌件与内部安装衬套形成刚性连接，传递换挡扭矩时不会出现塑料件长期受力开裂的问题。下部的连接段采用阶梯轴结构设计，与原车换挡杆的安装接口完全匹配，最下端的浅粉色衬套为耐磨尼龙材质，压装在换挡杆顶端后可以消除装配间隙，避免车辆行驶过程中旋钮出现旷量、异响等问题，衬套的外径、

　　插入深度都严格遵循原车安装边界尺寸，不需要对原车换挡机构做任何修改即可完成替换安装。从结构强度角度考虑，旋钮主体采用硬质工程塑料一体注塑成型，壁厚控制在合理区间，既保证整体结构刚度，承受换挡时的最大扭转力矩不会发生形变，也不会因为壁厚过大导致表面出现缩痕、重量超标等问题。表面处理采用哑光磨砂质感，避免强光下出现反光干扰驾驶员视线，同时磨砂表面可以增加手部与旋钮的摩擦力，手心出汗时也不会出现打滑的情况。设计过程中还充分考虑了装配工艺性，整个旋钮仅包含主体球壳、金属嵌件、耐磨衬套、标识嵌片四个部分，装配工序简单，压装配合的公差经过严格校核，既不会因为公差过小导致装配困难，也不会因为公差过大出现配合松动。在安装边界校核阶段，

　　重点验证了旋钮安装后与周围防尘套、中控台面板的间隙，换挡过程中旋转到各个挡位都不会与周边部件发生干涉，各个挡位的位置触感清晰，驾驶员不需要低头查看即可通过手部触感判断挡位位置，符合行车安全的相关要求。针对长期使用的耐久性要求，结构设计时在受力集中的连接根部做了圆角过渡处理，避免应力集中导致的根部断裂问题，金属嵌件与塑料主体的结合部位采用滚花结构设计，增加嵌件与塑料的结合力，长期承受扭转力矩也不会出现嵌件松动打滑的情况。整个结构没有多余的装饰性部件，所有结构特征都服务于实际使用功能，握持区域的曲率经过多次优化，不同手型的用户都能获得舒适的握持体验，替换安装过程不需要专用工具，普通人按照操作指引即可完成更换，适配雷诺Clio车型原车换挡机构的所有机械特性，不会改变原车的换挡行程与入挡力度，保持原车的操纵调校风格。
