CNC3018设备用PCB快换固定支架结构

　　在桌面级小型数控加工设备的日常使用场景里，PCB加工环节的装夹效率一直是影响打样节奏的核心痛点，尤其是CNC3018这类入门级数控雕刻设备，原厂配套的装夹结构多为通用型压板，针对厚度较薄的PCB板材，不仅装夹找正耗时久，还容易出现压伤线路、装夹偏移导致的过切报废问题，这套专门适配CNC3018的PCB固定支架，就是针对这类实际加工痛点开发的专用装夹结构。

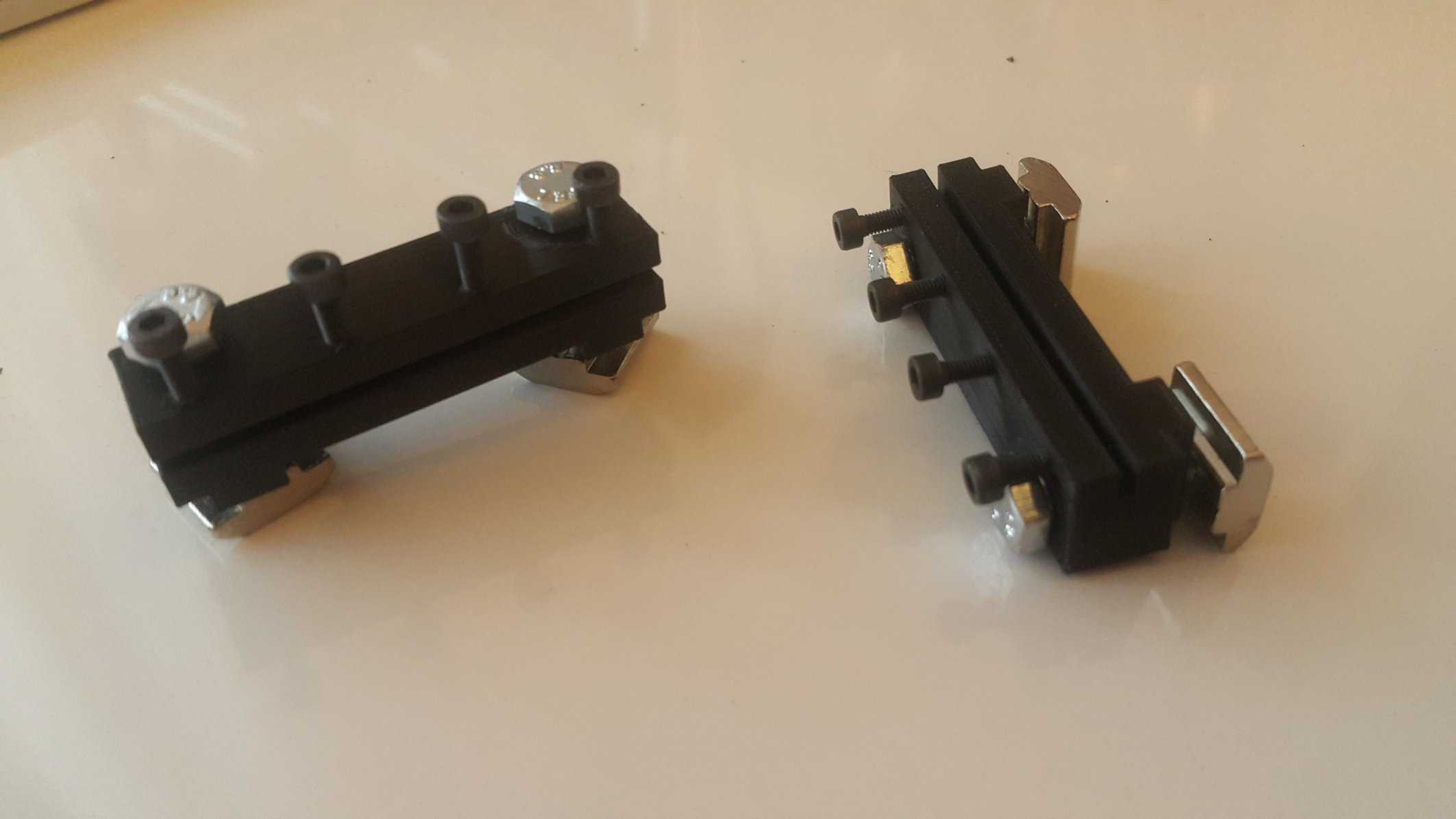

　　从实际安装适配维度来看，这套支架采用成对使用的设计逻辑，直接适配设备工作台的标准T型槽结构，安装时不需要额外对工作台进行打孔改造，依靠支架底部的T型卡块就能实现快速定位，支架的安装基准面与设备铝型材工作台的平面保持平行，公差控制在极低范围内，安装完成后不需要反复打表找正，就能保证支架支撑面与工作台面的平面度一致，避免装夹后PCB出现倾斜导致的加工深度不均问题。

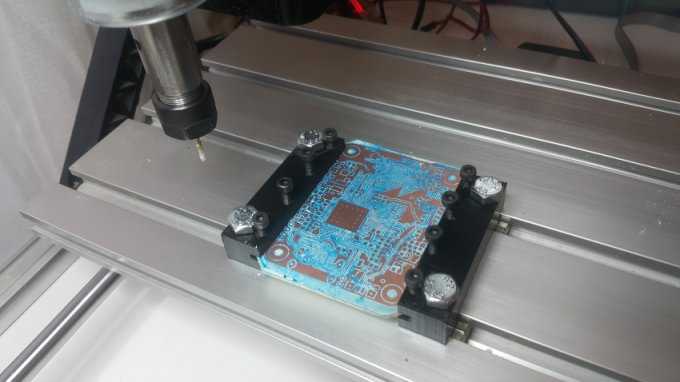

　　功能特性层面，这套支架专门针对PCB加工的装夹需求做了适配，可夹持的PCB最大厚度为2mm，覆盖了常规FR-4覆铜板、柔性PCB补强板等绝大多数桌面级加工场景的板材厚度，支架上的固定柱采用间隔分布设计，不会遮挡PCB上的加工区域，不管是做PCB轮廓铣削、钻孔还是覆铜雕刻，都不会出现刀具与夹具干涉的问题。和通用压板不同的是，这套支架的支撑面为整面贴合设计，PCB装夹后受力均匀，不会出现薄板材翘曲的问题，尤其是加工尺寸在100*100mm以内的小型PCB时，两个支架分别卡在PCB的两个对边，就能实现稳定固定，不需要额外增加辅助支撑。

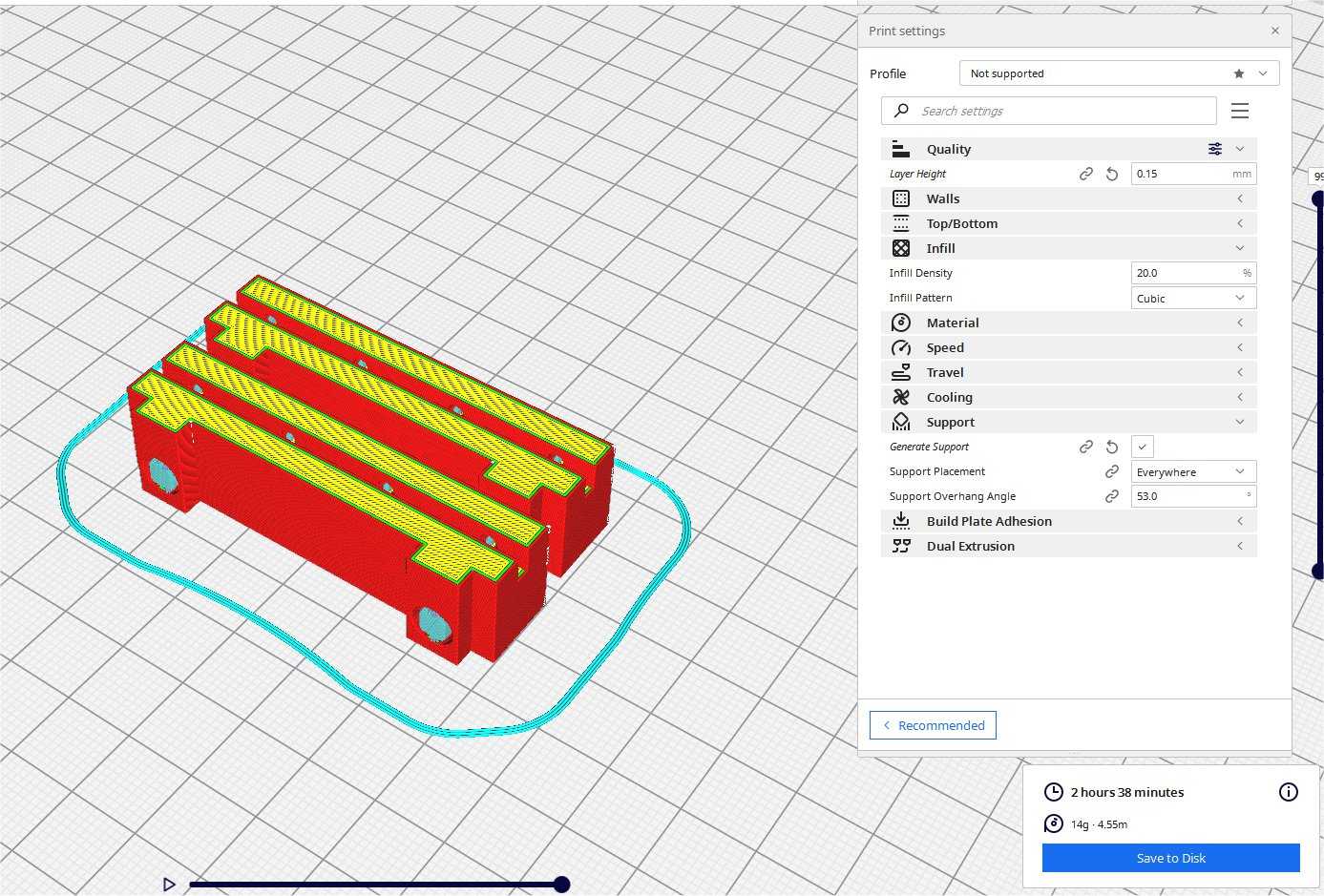

　　设计思路上，这套结构充分考虑了自制加工的可行性，主体结构采用等截面的规整造型，没有复杂的倒扣或者薄壁脆弱结构，不管是采用FDM3D打印制作还是采用尼龙材料机加工，都能轻松实现，打印时不需要添加大量支撑，成型后的结构强度完全可以满足装夹需求。支架上的锁紧结构采用标准手拧螺丝配合T型螺母的组合，用户不需要额外使用专用扳手，徒手就能完成PCB的装夹与拆卸，实现快速换板，在多块PCB批量打样的场景下，能把单块板的装夹找正时间从原来的十几分钟压缩到几十秒，大幅提升加工效率。

　　从安装边界尺寸来看，支架整体宽度控制在15mm以内，成对安装时两个支架的间距可以根据PCB的实际长度自由调整，最小可以夹持长度30mm的超小型PCB，最大可以适配CNC3018工作台最大行程范围内的长条形PCB，支架安装后不会超出工作台的T槽范围，不会影响设备X、Y轴的最大行程，也不会和设备的主轴、拖链等运动部件产生干涉。支架底部的T型卡块尺寸和标准T槽的间隙经过优化，滑动时顺畅无卡顿，锁紧后不会出现窜动，加工过程中可以承受主轴高速铣削、钻孔产生的切削力，不会出现PCB移位导致的加工报废。

　　在实际使用过程中，这套支架还兼顾了钻孔加工的避让需求，支架的支撑区域对应PCB的非线路边缘位置，PCB下方对应钻孔的位置没有遮挡结构，钻通孔的时候钻头不会钻到支架或者工作台面，不需要额外在PCB下方垫垫板，进一步简化了加工前的准备流程。支架的主体材料选用常规的PLA材料打印就能满足使用需求，如果加工频率较高，也可以选用PETG或者ABS材料打印，提升结构的耐磨性能和锁紧寿命，反复装夹拆卸也不会出现螺纹滑牙、卡块磨损的问题。

　　针对CNC3018设备用户的改装需求，这套支架的结构还预留了一定的扩展空间，用户可以根据自己的实际使用需求，在支架上加装定位挡块，实现PCB的快速定位，每次换板时只需要将PCB靠紧挡块就能完成定位，不需要重新对刀找正，进一步提升批量加工的效率。和市面上常见的PCB专用夹具相比，这套支架的结构更轻量化，安装拆卸都非常方便，不需要使用的时候可以直接从T槽内滑出，不会占用工作台的存储空间，也不影响设备平时用来加工其他材质的工件。
