迷你彩色LED灯泡结构设计方案

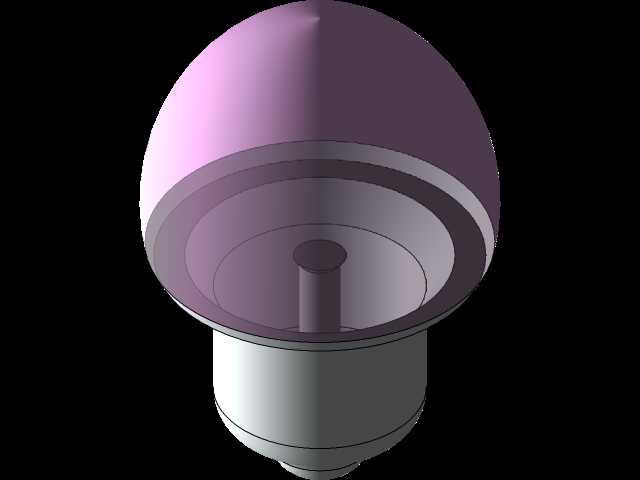

　　日常桌面氛围照明、小型手办展示柜补光、嵌入式低压指示灯位等场景，对小体积照明部件的需求一直存在，这类应用不需要大功率照明输出，更看重部件的安装适配性、结构紧凑度以及外观的柔和度，这款迷你LED灯泡的结构设计，正是围绕这类小空间照明需求展开。从结构拆分来看，整体分为半球形透光罩、中部定位环、下部灯座三个核心部分，半球形透光罩采用半透材质设计，光线经过弧面漫反射后不会形成刺眼的直射光斑，能在小范围内形成均匀的柔光效果，适配低压直流供电的小功率LED灯珠安装位，中部的环形定位台阶做了等宽的止口设计，透光罩与灯座装配时可以直接卡入止口完成定位，不需要额外设置复杂的卡扣结构，既降低了注塑开模的难度，也能保证装配后接缝均匀，

　　不会出现偏位导致的漏光问题。下部的圆柱灯座是整个部件的安装基准，外圆柱面做了微拔模斜度处理，适配常规的E10小灯座安装孔位，安装时可以直接旋入对应灯座，灯座内部预留了圆柱形的灯柱安装位，灯珠可以直接固定在中心灯柱顶端，接线可以沿着灯柱与灯座内壁的间隙引出，不需要额外设置走线槽，充分利用了内部的闲置空间，把整体外形尺寸控制在极小的范围内。设计过程中优先考虑了小尺寸场景的安装边界，整体最大外径不超过常规小灯座的适配范围，总高度控制在能嵌入薄型展示柜夹层的尺寸，不会因为部件突出过多影响展示面的平整性；透光罩的半球顶端做了微小的平面过渡，避免装配时顶端应力集中导致的透光罩开裂，同时也能减少顶端的光线折射杂斑。在实际使用场景中，

　　这类迷你灯泡可以直接替换同规格的老式小电珠，相比传统钨丝小电珠，LED发光体的发热量更低，灯座部分不需要做额外的散热鳍片结构，依靠灯座自身的塑料壳体就能满足散热需求，长时间点亮也不会出现灯座过热的问题；中部的定位环除了装配定位的作用，还能在灯座旋入安装位时起到限位作用，当旋入到定位环位置时就会被挡住，避免旋入过深压坏内部的接线或者灯珠。结构设计上没有采用多余的装饰性结构，所有曲面和台阶都服务于装配和光学需求，半球形外表面没有做额外的纹理，保证光线透出的均匀性，灯座的圆柱面做了细微的防滑纹路处理，手动安装时不需要额外工具就能完成拧紧操作，适合小批量的手工装配场景。内部的灯柱高度经过匹配设计，灯珠安装后刚好处于半球透光罩的球心位置，

　　光线向各个方向透出的路径长度一致，不会出现某一侧光线过亮或者偏暗的问题，能实现360度的均匀柔光输出，不管是作为设备的状态指示灯，还是作为小空间的氛围补光部件，都能满足光照均匀度的要求。装配逻辑上采用上下卡合的结构，不需要螺丝或者胶水固定，透光罩卡入止口后就能达到足够的连接强度，日常使用中不会因为轻微的震动出现松脱，后续如果需要更换内部灯珠，也可以直接撬开透光罩完成操作，降低了维护的难度。安装边界方面，灯座的安装螺纹尺寸兼容常规的小灯座规格，不需要对原有安装位做任何改造就能直接替换，整体突出安装面的高度很低，在狭小的设备内部或者夹层空间里也不会和其他部件产生干涉，适合在空间紧凑的电子设备、展示道具、DIY手工装置里使用。
