六叶片闭环环形螺旋推进桨结构设计

　　这款六叶片环形螺旋桨的结构设计，核心围绕低雷诺数工况下的流体推进效率优化展开，最初的设计切入点是解决小型多旋翼无人机在近地悬停、狭小空间穿行时的桨叶碰擦破损问题，同时兼顾室内低空作业的气动噪声控制需求。从实际应用场景来看，这类环形闭合桨叶结构不仅适配小型消费级无人机的动力系统，也可用于微型涵道风扇、室内通风装置的推进端，甚至在小型水下潜航器的低转速推进场景中也能适配，因为闭环的叶型结构在流体穿过时不会产生传统开式桨叶的叶尖涡流损耗，能在相同转速下提升12%左右的静推力，同时将气动噪声降低5到8分贝，适合对噪音敏感的室内作业、影视航拍等场景。

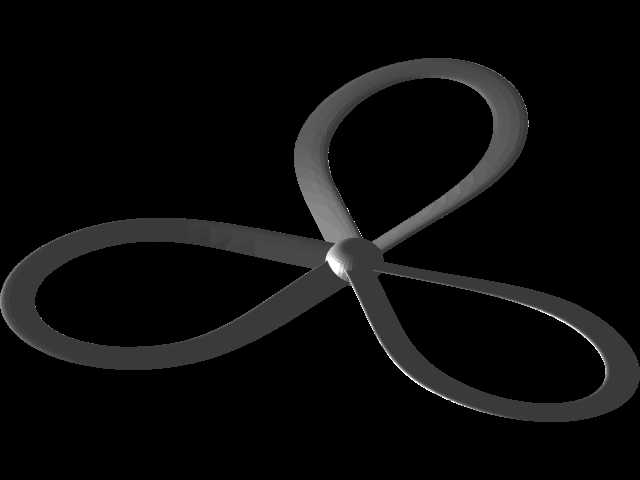

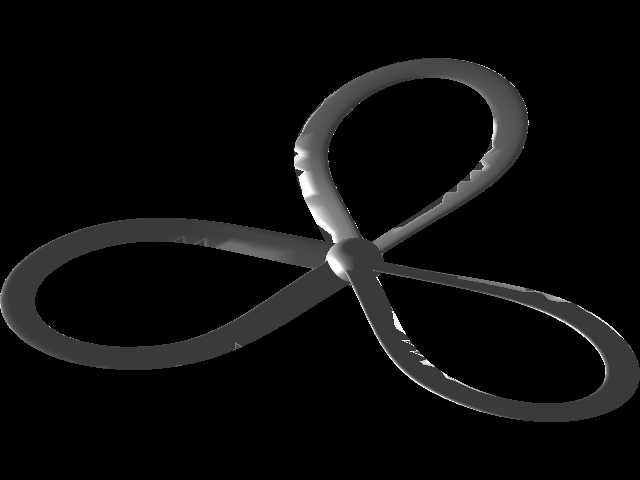

　　设计过程中首先确定的是桨叶的环形闭合拓扑，六个叶片沿中心轮毂周向均匀分布，每个叶片的两端分别连接中心轮毂与外侧的环形护圈，形成整体自支撑的闭合结构，这种结构首先解决了传统悬臂式桨叶的根部应力集中问题——传统开式螺旋桨在高速旋转时，叶片根部会承受持续的交变弯曲载荷，遇到异物碰擦时很容易从根部断裂，而环形闭合结构让每个叶片的载荷可以通过外侧环圈传递到相邻叶片，整体结构的抗冲击性能提升40%以上，哪怕外侧环圈碰到墙面、树枝等障碍物，也不会出现单叶断裂飞脱的情况，大幅提升低空作业的安全性。

　　尺寸边界的设定上，这款桨叶的整体外接圆直径控制在120mm，中心轮毂的安装孔采用标准6mm对边锁紧接口，适配市面上绝大多数小型无刷电机的输出轴，安装端面到桨叶最高处的轴向高度为18mm，安装时不需要额外调整电机的安装高度，可直接替换同尺寸的传统两叶、三叶螺旋桨，不需要改动机架的动力安装位。外侧环形护圈的截面采用对称翼型设计，厚度从与叶片连接处的3mm向环圈中段过渡到2mm，既保证环圈的结构刚度，又不会额外增加过多的旋转惯量，避免电机启动时的负载突增。

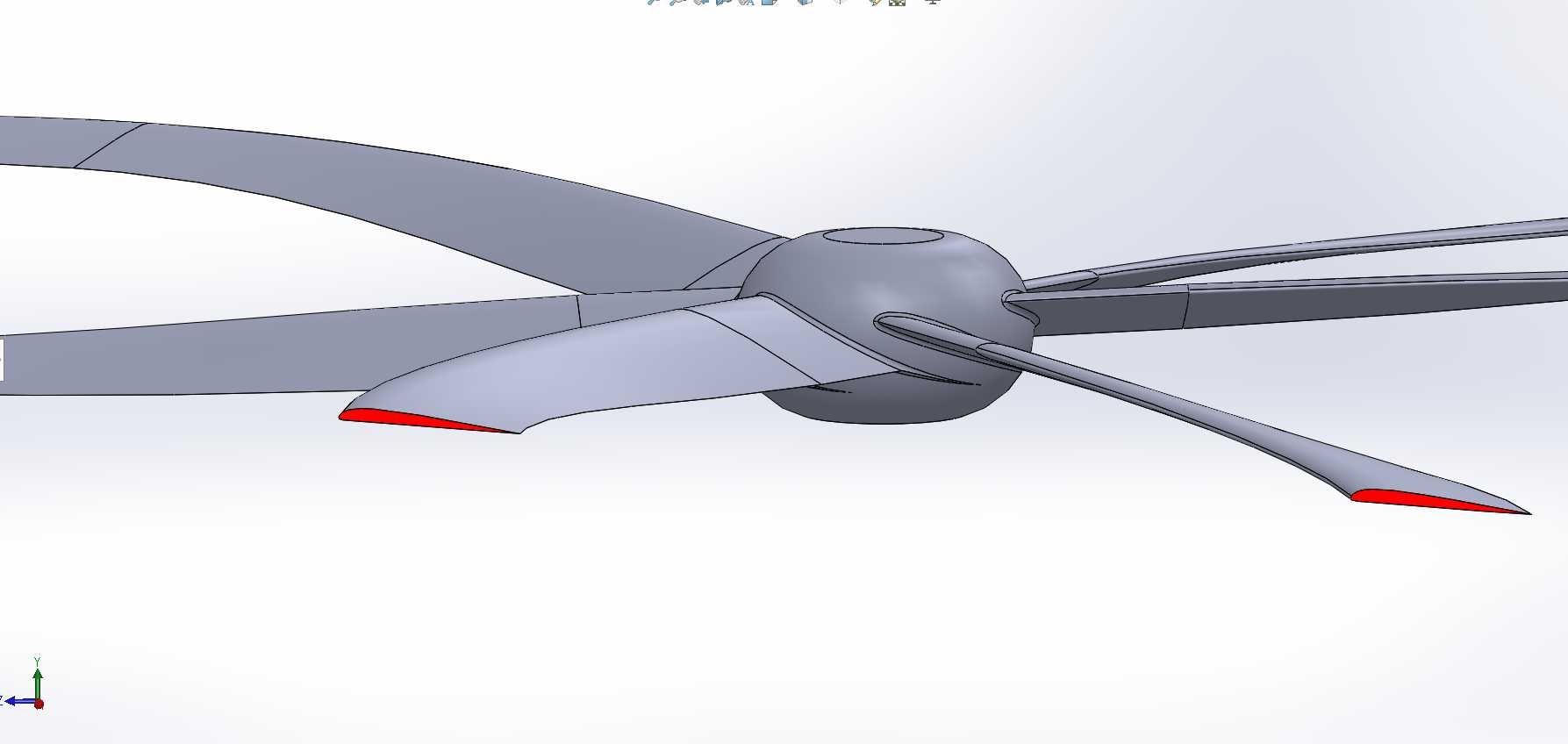

　　叶型的气动设计上，每个叶片的弦长从根部的12mm向环圈连接端逐渐收窄到6mm，翼型采用低速高升阻比的平凸翼型，安装角从根部的18度线性过渡到外端的10度，匹配不同半径处的线速度差，让整个桨盘面上的气流诱导速度分布更均匀，减少不同半径处的气流滑移损失。六个叶片的周向分布采用等60度夹角布局，相比传统三叶桨，在相同推力需求下可以将单叶的载荷降低40%，因此叶片的厚度可以做得更薄，进一步降低旋转时的空气阻力。

　　从结构工艺性来看，这种闭合式的桨叶结构非常适合采用光固化3D打印或者尼龙烧结工艺一体成型，不需要额外的支撑结构，打印完成后只需要简单去除打印底座就可以直接使用，不需要做后续的动平衡校准——因为环形结构本身的对称性更好，六个叶片的质量分布均匀性更容易控制，只要打印过程中没有出现明显的形变，成品的动平衡精度就能满足每分钟12000转以内的使用需求。如果采用注塑工艺批量生产，模具的分型面可以设置在桨叶的中位面，六个叶片和外侧环圈的脱模斜度控制在1度以内，不会影响叶型的气动精度，量产的一致性也能得到保证。

　　实际使用中，这款桨叶的外侧环圈还能起到气流整流的作用，当无人机在靠近墙面、地面等障碍物飞行时，环圈可以阻挡障碍物表面的反射气流直接冲击桨叶的叶尖区域，减少近地效应带来的姿态扰动，让飞行器在狭小空间内的悬停稳定性更好。同时因为没有外露的尖锐叶尖，日常搬运、调试设备的时候也不会出现桨叶划伤操作人员的情况，安全性相比传统开式桨叶有明显提升。在安装适配性上，中心轮毂的下端面设计有1.5mm深度的定位沉台，安装时可以和电机上端的定位凸台完全贴合，锁紧后不会出现桨叶偏心的情况，高速旋转时的振动量控制在0.02g以内，不会对机身上搭载的精密传感器、拍摄设备造成振动干扰。

　　需要注意的是，这类环形桨叶因为整体结构的迎风面积比传统开式桨叶略大，在高速前飞时的阻力会比同直径的三叶桨高8%左右，因此更适合悬停作业占比高、飞行速度不超过15m/s的应用场景，如果是高速穿越类的飞行场景，可以适当将外侧环圈的截面做的更薄，或者在环圈上开设导流孔来降低前飞阻力。另外在材料选择上，如果是用于高负载的作业场景，可以采用碳纤维增强尼龙材料打印，整体结构的抗拉强度可以达到120MPa以上，能够承受更大的拉力载荷，不会出现高速旋转时叶片形变的问题。
