PVS-15屈光度适配透镜环结构设计

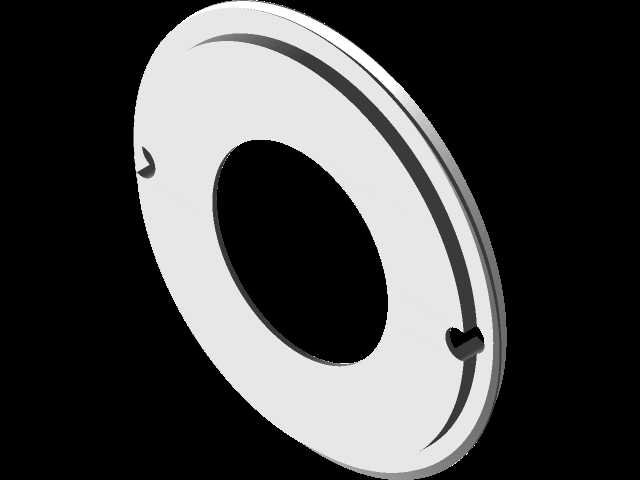

　　在夜视观测设备的光学系统适配场景中，不同批次、不同规格的物镜管体与电桥组件往往存在接口公差，直接加装屈光度调节透镜时容易出现同轴度偏差、滤色器安装空间不足的问题，这款适配环结构正是为解决这类现场装配痛点开发的。从结构功能来看，环体主体采用薄壁环形设计，内孔预留37mm标准滤色器的插入通径，环壁上设置的两处定位凸台，分别对应物镜管体上的定位卡槽与电桥接口的防转槽，装配时无需额外打胶或者加装紧定螺钉，依靠凸台与卡槽的过盈配合即可实现周向与轴向的定位，避免观测过程中透镜环受震动出现偏转，影响光轴对齐精度。设计阶段首先核算了光学系统的后截距余量，环体的轴向厚度严格控制在不遮挡物镜有效通光范围的阈值内，环体内壁做了0.2mm的倒角导向，

　　方便滤色器插入时不会刮伤滤色片的镀膜层，同时环体的外圆与物镜管体内壁的配合间隙控制在0.05mm以内，既保证装配时可以顺畅推入，又不会出现径向晃动导致的光轴偏移。考虑到部分老旧型号的PVS-15物镜管以及ANVIS系列透镜没有预留螺纹螺钉的安装位，这款适配环没有采用传统的螺纹锁紧结构，而是通过环体上的弹性扣爪结构，卡入管体预设的环形凹槽内，装配到位后会有清晰的卡扣到位反馈，现场维护时不需要专用工具，用一字起轻撬扣爪位置即可快速拆卸更换。环体上额外预留的两个小型凸台接口，是为了兼容外接NVI记录模块的安装需求，不需要额外在镜管上打孔改造，直接将记录模块的固定卡扣卡在凸台上即可，不会破坏原有镜管的密封结构。从安装边界来看，

　　环体装入物镜管后，前端面与物镜最后一片透镜的后表面预留了1.2mm的安全间隙，避免温度变化导致环体热胀冷缩刮伤透镜表面，环体的外圆最大直径与物镜管的内孔直径完全匹配，装入后不会突出管体外壁，不影响原有物镜护盖的正常盖合。在实际户外使用场景中，这类适配环可以快速实现不同屈光度透镜的互换，操作人员可以根据自身视力情况快速更换对应度数的透镜，不需要调整整个夜视设备的目镜调节行程，同时预留的滤色器安装位可以根据现场光照环境，快速切换红外截止、强光抑制等不同功能的滤色片，不需要拆卸整个物镜组。结构设计时还考虑了低温环境下的材料形变问题，环体的壁厚做了等厚设计，避免厚薄不均导致低温下收缩率不一致出现卡滞，扣爪位置的壁厚做了局部加厚处理，

　　保证反复拆装500次以上扣爪的弹性变形量仍然在允许范围内，不会出现断裂或者卡扣松动的问题。环体表面做了哑光发黑处理，避免镜筒内部的杂散光反射影响成像对比度，所有棱边都做了R0.1的圆角处理，没有尖锐毛刺，装配时不会划伤操作人员的手指，也不会刮坏镜管内部的阳极氧化层。
