工业吸尘系统用T型气动连接适配接头

　　在工业除尘配套的管路系统设计中，气动连接接头的选型直接决定了管路拆装效率与密封可靠性，这款T型结构的气动连接适配器，正是针对工业吸尘器疏通系统的管路分流、转接需求开发的专用连接件。从实际应用场景来看，工业吸尘器的疏通管路往往需要在主气路分支接入不同口径的作业吸头、测压支路或者辅助吹扫管路，常规的直通接头无法满足单路输入双路输出或者异径转接的需求，而这款T型接头的结构设计，刚好适配这类需要在管路上做侧向分支的安装场景，无需额外增加管路弯头与转接段，就能完成气路的90度分流，大幅减少管路连接点，降低气路泄漏的风险。

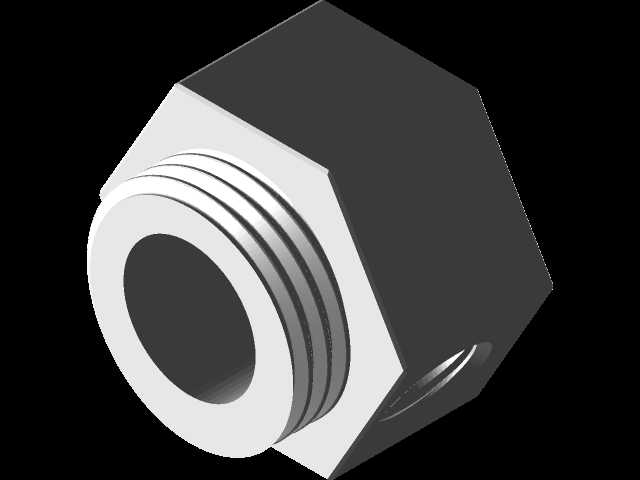

　　从功能特性上看，这款接头采用外螺纹连接形式，主体为六角棱柱结构，这个结构设计完全是从现场安装的实操角度出发：常规的圆形接头在拧紧时需要借助管钳夹持，很容易在接头表面留下夹痕，甚至破坏表面镀层影响防锈性能，而六角外形可以直接用标准开口扳手、活动扳手贴合施力，安装时的扭矩传递更稳定，能精准控制拧紧力矩，避免过拧导致的螺纹滑牙或者密封面变形，也能防止力矩不足导致的气路泄漏。接头的一端采用BSP1/2直管螺纹，也就是行业内常说的G1/2螺纹，螺纹大径控制在20.955mm，每英寸牙数14牙，螺距1.814mm，这类螺纹属于非密封管螺纹，安装时配合生料带或者密封垫圈就能实现稳定的静密封，适配工业吸尘器主气路常用的1/2口径管路，通用性较强。接头的另外两个接口采用M11*1.5的公制细牙螺纹，螺纹有效长度6mm，细牙螺纹的螺距更小，螺纹自锁性更好，在设备运行产生振动的工况下不容易出现松脱，适合接入小口径的辅助吸嘴、压力检测管路或者小型吹扫支路，6mm的螺纹有效长度刚好能保证足够的螺纹啮合扣数，既不会因为螺纹过长导致安装时顶到对侧管路内壁造成气路堵塞，也不会因为啮合长度不足导致连接强度不够。

　　在设计思路上，这款接头的内部流道做了圆滑过渡处理，没有直角台阶或者突兀的截面变化，这一点是很多低成本接头容易忽略的细节：工业吸尘器的疏通管路依靠负压输送粉尘、碎屑，如果流道存在直角凸起，很容易造成纤维类、颗粒类杂物的堆积，时间长了会堵塞气路，导致吸尘吸力下降，而圆滑过渡的流道能让气流携带杂物顺畅通过，减少流道内的积尘风险，降低后期管路疏通的维护频率。接头的额定工作压力设定为5Bar，这个参数完全匹配工业吸尘器疏通系统的工作压力区间——常规工业吸尘设备的负压工作区间一般在0.2-0.4Bar左右，正压吹扫支路的压力也大多不超过4Bar，5Bar的额定压力预留了足够的安全余量，即使管路出现瞬时压力波动，也不会出现接头胀裂、脱开的故障。

　　从安装边界来看，这款接头的六角对边尺寸按照标准管螺纹接头的尺寸规范设计，安装时扳手所需的操作空间和常规1/2外螺纹接头一致，不需要在设备面板或者管路支架上预留额外的操作空间，替换原有同规格直通接头时不需要改动周边的管路布局，适配性很强。接头的轴向总长度控制在紧凑范围内，安装后不会在管路外侧形成过长的突出结构，避免设备移动、作业过程中接头磕碰周边构件造成损坏，也能减少管路整体的占用空间，适合在设备内部狭窄的布线空间内安装。在材质选择的适配性上，这类接头一般采用金属材质加工，表面做防锈处理，能适应工业车间内多粉尘、偶尔有切削液、水汽接触的使用环境，不会因为短时间的介质腐蚀出现锈死、螺纹粘连的问题，后期拆装维护时能顺利拧下，不会因为接头锈死导致整段管路报废。

　　在实际选型应用中，这类T型异径接头常被用在工业吸尘器的操作杆段、主机进气口段的支路分流，比如在主吸路上分支接入一个小口径的缝隙吸头支路，不需要断开主气路就能通过阀门切换不同的吸头作业，或者在分支位置接入负压传感器，实时监测管路内的负压值，判断滤芯是否堵塞、管路是否存在泄漏。相比采用多个直通接头、弯头拼接出来的异径分流结构，这款一体成型的T型接头的密封点更少，安装步骤更简单，整体结构强度更高，在设备频繁移动、管路经常拖拽的使用场景下，可靠性远高于拼接式的管路结构。设计这类接头的三维模型时，需要重点保证螺纹的建模精度，尤其是BSP螺纹和公制细牙螺纹的牙型角、螺距、大径小径尺寸要符合标准，否则后期加工出来的零件会出现螺纹拧不上、密封不严的问题；同时六角结构的对边尺寸、倒角尺寸也要符合标准紧固件的尺寸规范，保证扳手能正常贴合施力；内部流道的过渡圆角要做顺滑处理，避免建模时出现碎面、尖角，影响后续流体仿真分析或者3D打印样件的流道流畅度。
