便携式燃气泄漏检测联动装置结构设计

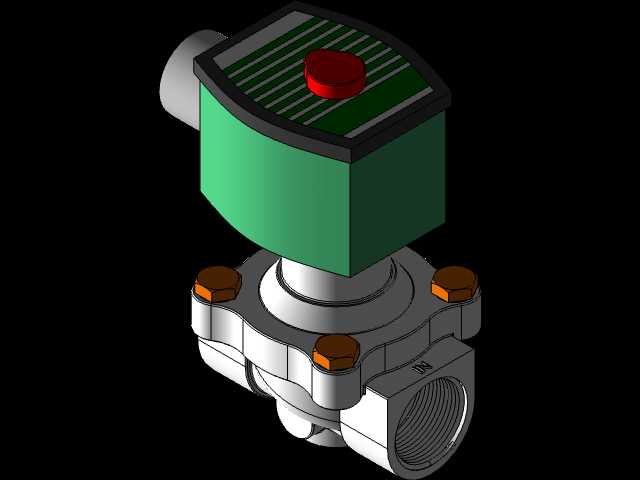

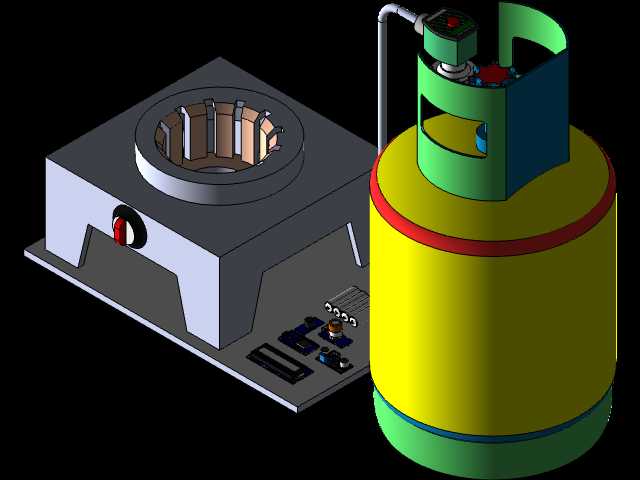

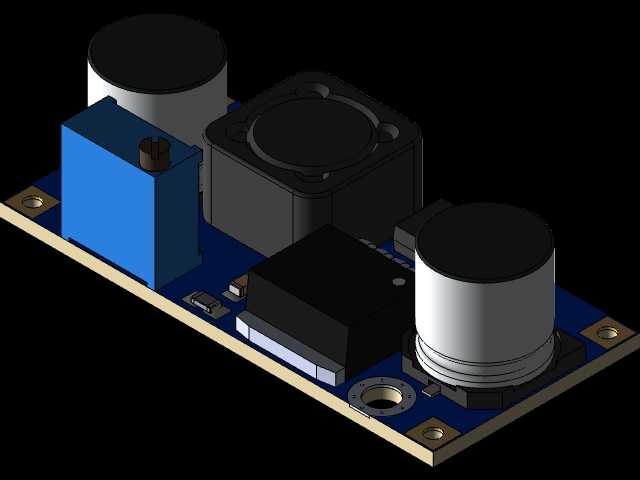

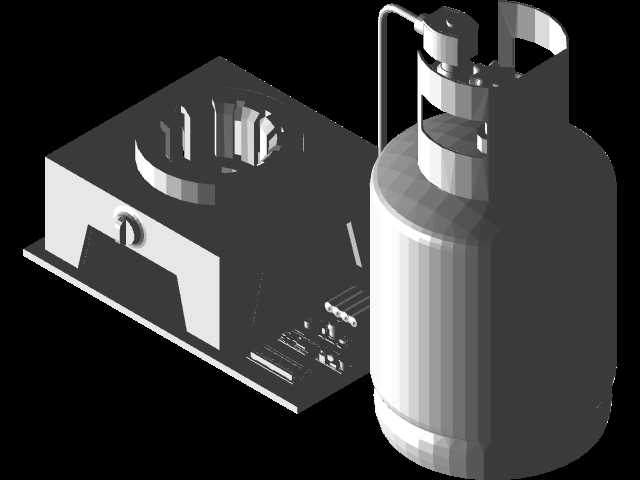

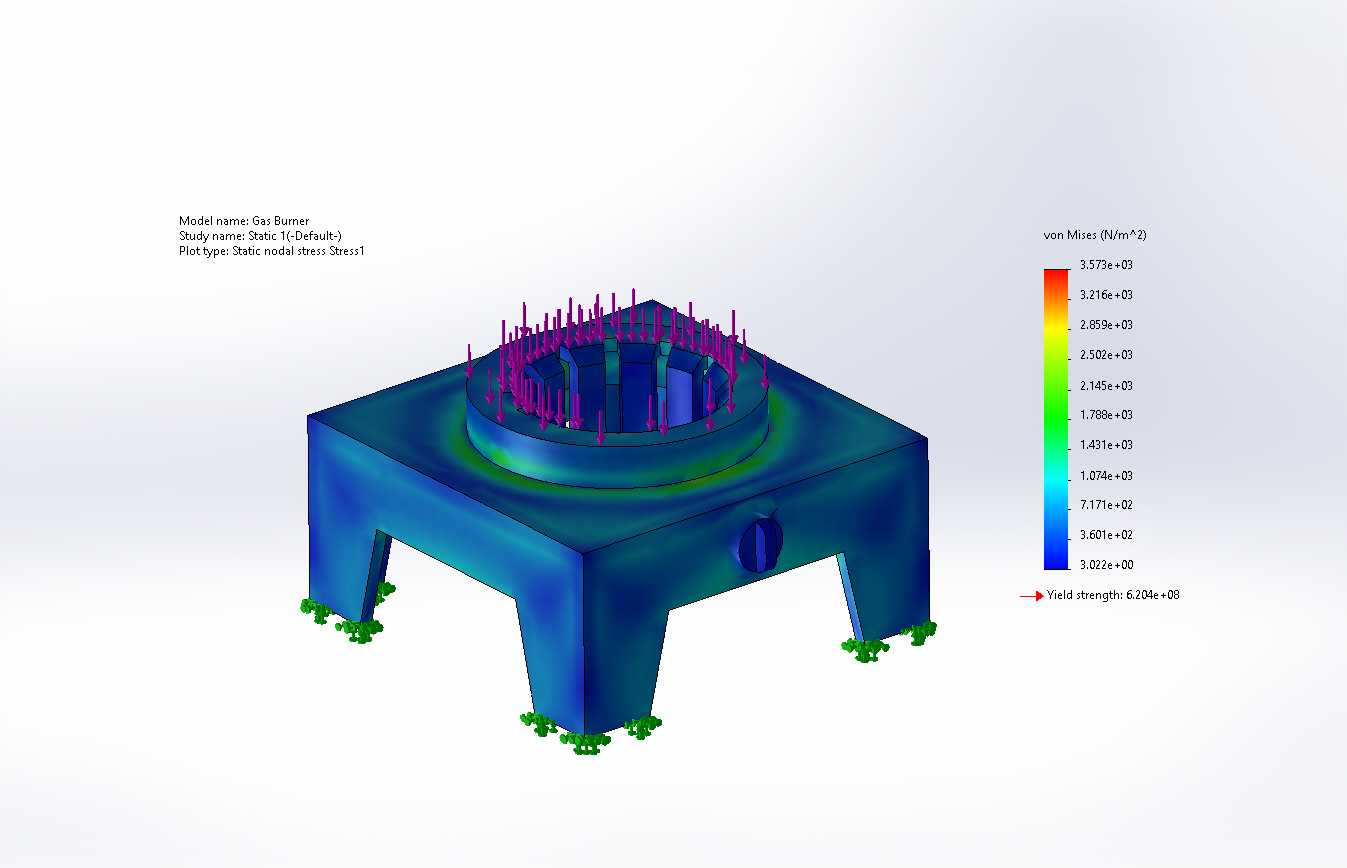

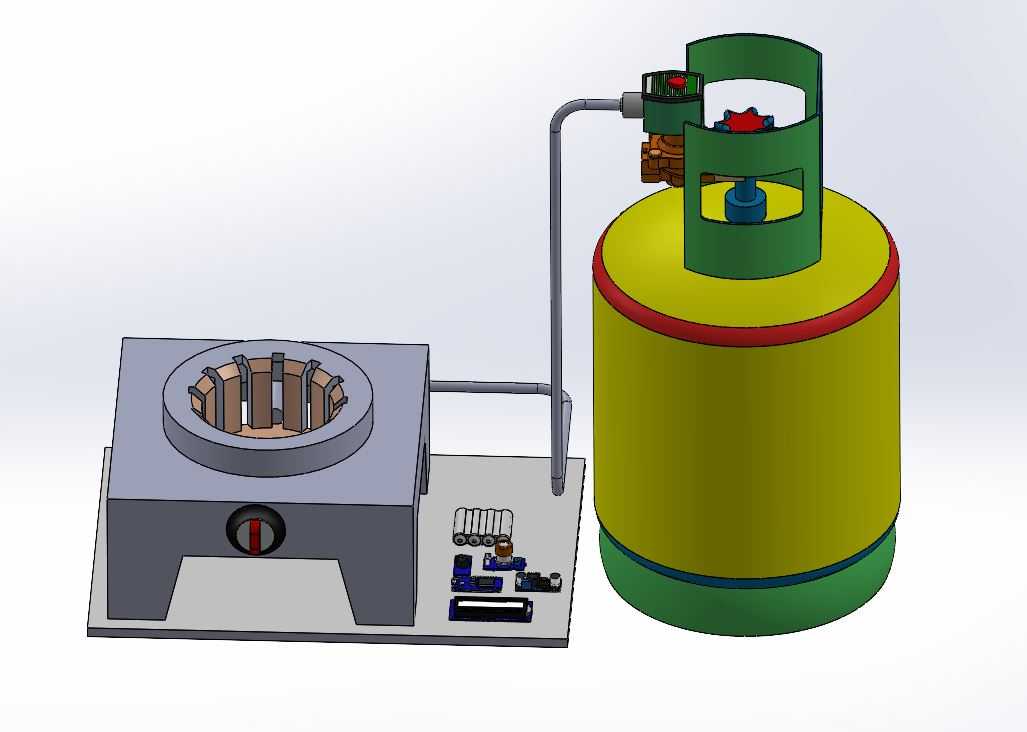

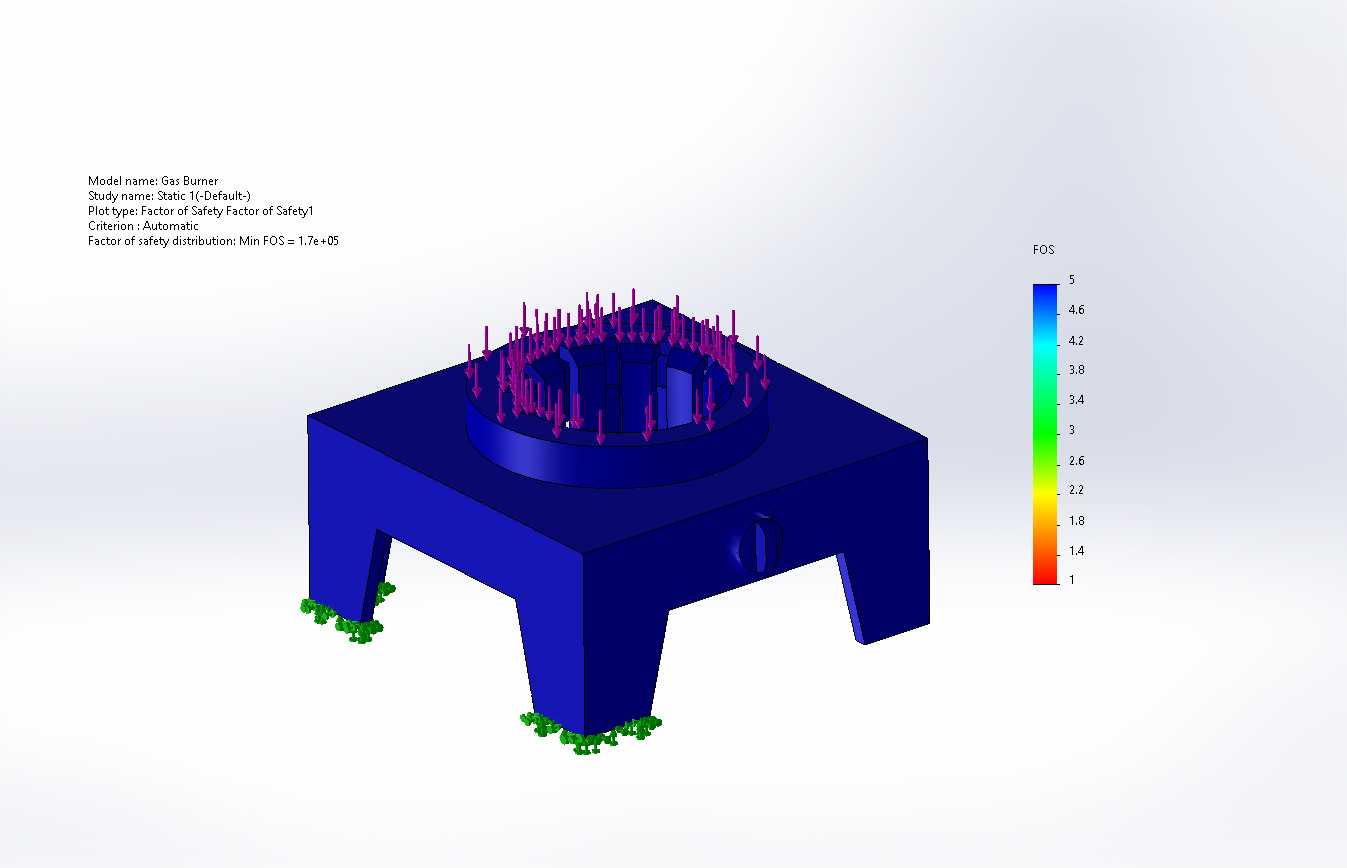

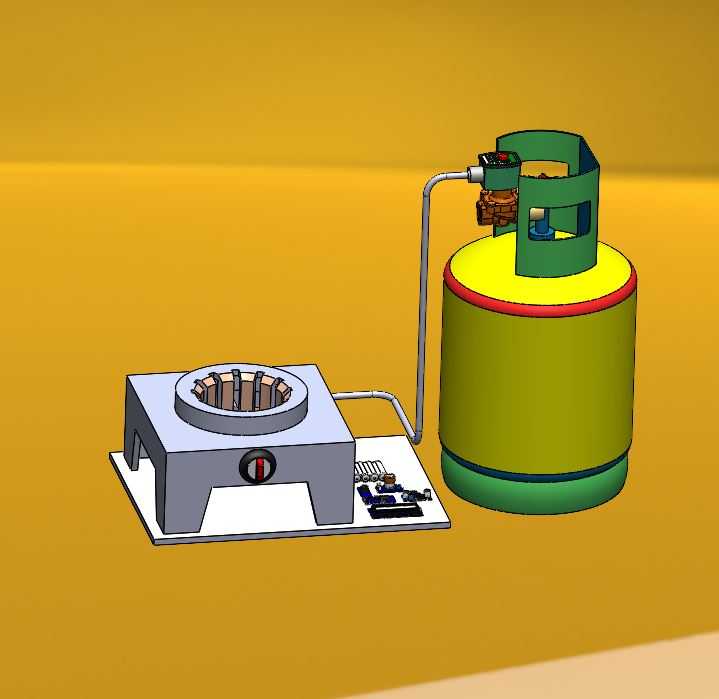

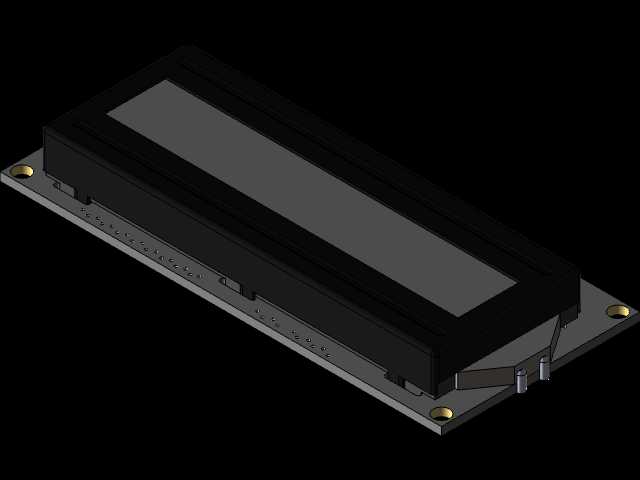

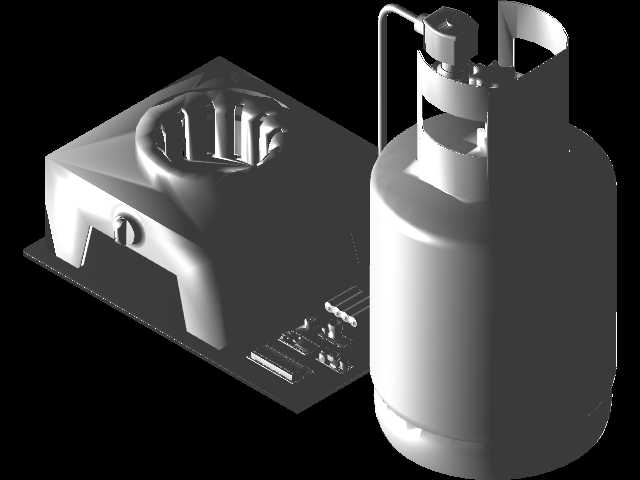

　　这套结构的设计初衷，是针对餐饮后厨、小型燃气供气站点、户外临时燃气作业场景里，瓶装液化气泄漏后无法第一时间触发处置的痛点做的落地化结构方案。很多现场的燃气报警器只做声光提示，一旦现场无人值守，或者作业人员忙于其他事务没注意到报警，泄漏的燃气持续积聚很容易达到爆炸极限，这套结构直接把检测模块和供气通路的切断动作做了硬联动，不需要额外布设控制线路，适配市面上主流的15kg、50kg规格民用液化石油气钢瓶，安装时不需要改动钢瓶本身的角阀结构，直接通过适配卡扣固定在钢瓶护架位置即可，不会和钢瓶的搬运、充装操作产生干涉。

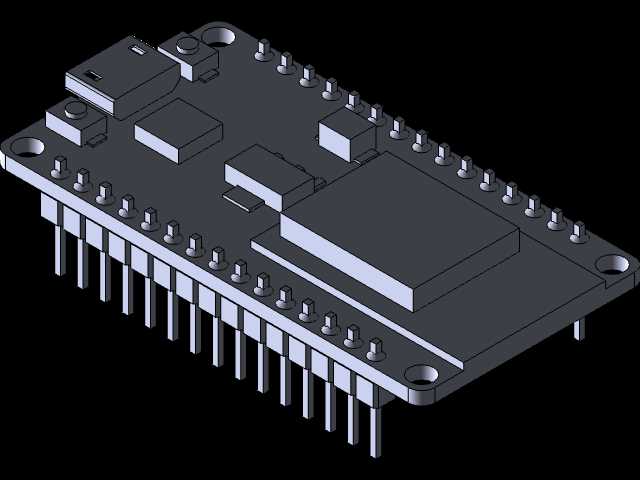

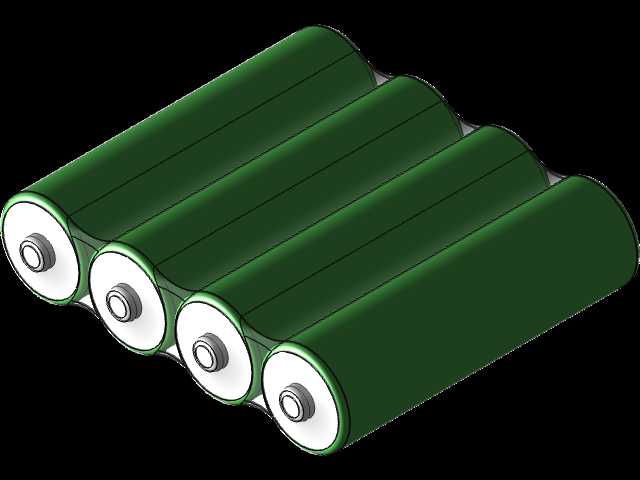

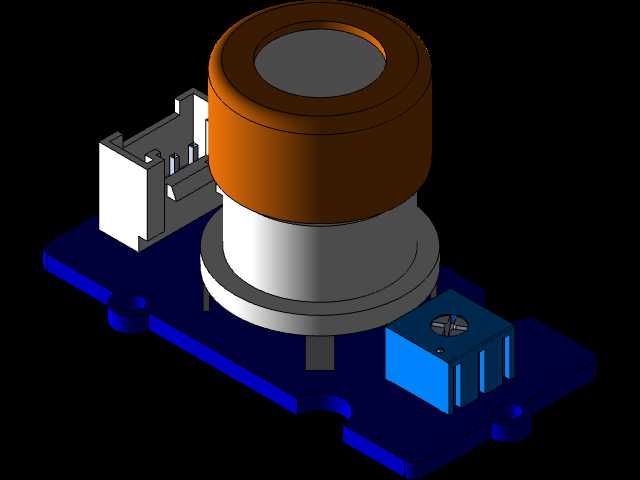

　　检测模块的采样口特意设置在距离钢瓶角阀接口3cm的位置，这个位置是钢瓶和减压阀连接的密封位，也是瓶装燃气最容易出现泄漏的点位，比把检测探头放在距离钢瓶1米外的位置，响应速度能提升60%以上，能在泄漏刚发生的初期就捕捉到燃气浓度变化。联动执行部分采用了机械式的切断顶杆结构，不需要依赖外接电源供电，模块本身用低功耗电路设计，内置的供电模块可以支持连续12个月以上的待机工作，避免了外接电源布线的麻烦，也不会因为现场临时断电导致检测功能失效。

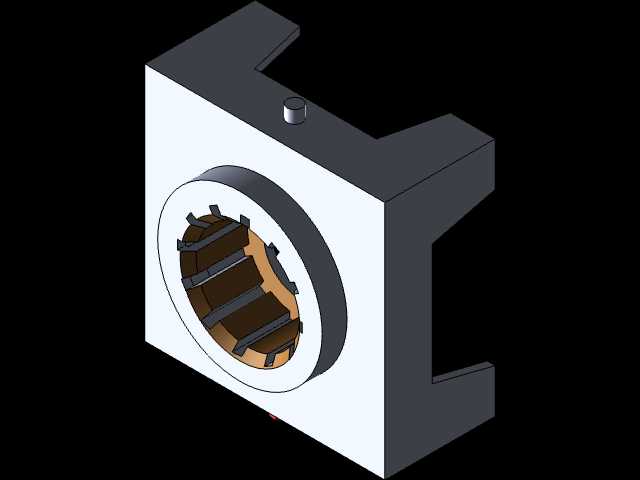

　　配套的灶具端固定底座，是按照市面上主流的台式单眼液化气灶具的安装尺寸做的适配，底座上预留了灶具支脚的定位卡槽，安装时直接把灶具放在底座上即可，不需要在台面打孔固定，底座内部走的燃气连接管采用了硬质金属管路弯折成型，避免了传统橡胶软管容易被鼠咬、老化开裂的问题，管路的连接端都采用了球面密封结构，和钢瓶端的检测模块出口对接时，只需要用手拧紧就能达到密封要求，不需要额外使用生料带等密封辅料，降低了现场安装的操作门槛。

　　结构设计时特意考虑了现场的使用环境，所有外露的结构件都做了圆角处理，没有尖锐的突出棱角，避免后厨人员走动时被磕碰划伤。钢瓶端的固定护圈采用了快拆式的卡扣结构，需要给钢瓶充气时，只需要拨开卡扣就能把整个检测模块从钢瓶护架上取下来，不需要拆解任何管路接头，整个拆装过程不超过10秒，不会给钢瓶的正常充装流程增加额外的操作步骤。检测模块的外壳防护等级达到了IP54，日常后厨的水汽、油烟飞溅不会影响内部电路的正常工作，外壳表面做了抗油污的涂层处理，日常清洁时用湿抹布直接擦拭就能把表面的油污擦除，不会因为油污堆积堵塞采样气路。

　　在安装边界的考量上，整套装置安装完成后，钢瓶端的模块突出钢瓶外壁的尺寸不超过5cm，不会占用过多的后厨操作空间，灶具端的底座厚度只有2cm，不会把灶具的整体高度抬升过多，影响操作人员的正常烹饪操作。气路的通径设计和常规液化气减压阀的出口通径保持一致，不会因为加装了检测切断装置导致供气压力损失，影响灶具的正常燃烧功率。切断机构的触发阈值是按照民用燃气安全规范里的泄漏浓度标准设定的，触发后会直接顶紧角阀内的密封顶杆，切断钢瓶的出气通路，同时触发本地的声光提示，不需要连接第三方的报警平台，完全可以独立完成检测、报警、切断的全流程动作，非常适合没有条件布设集中式燃气报警系统的小型经营场所使用。

　　整个结构的建模过程中，所有的配合公差都按照金属冲压件和注塑件的通用加工公差设定，没有特殊的非标加工要求，所有的零部件都可以通过常规的机加工、注塑、冲压工艺完成量产，不需要开特殊的定制模具，整体的制造成本可以控制在普通餐饮经营户能接受的区间内。结构里的活动部件都做了耐磨设计，切断顶杆的往复运动寿命可以达到1万次以上，满足日常使用的可靠性要求，不会因为长期不动作出现机构卡滞，导致泄漏发生时无法正常切断气路。
