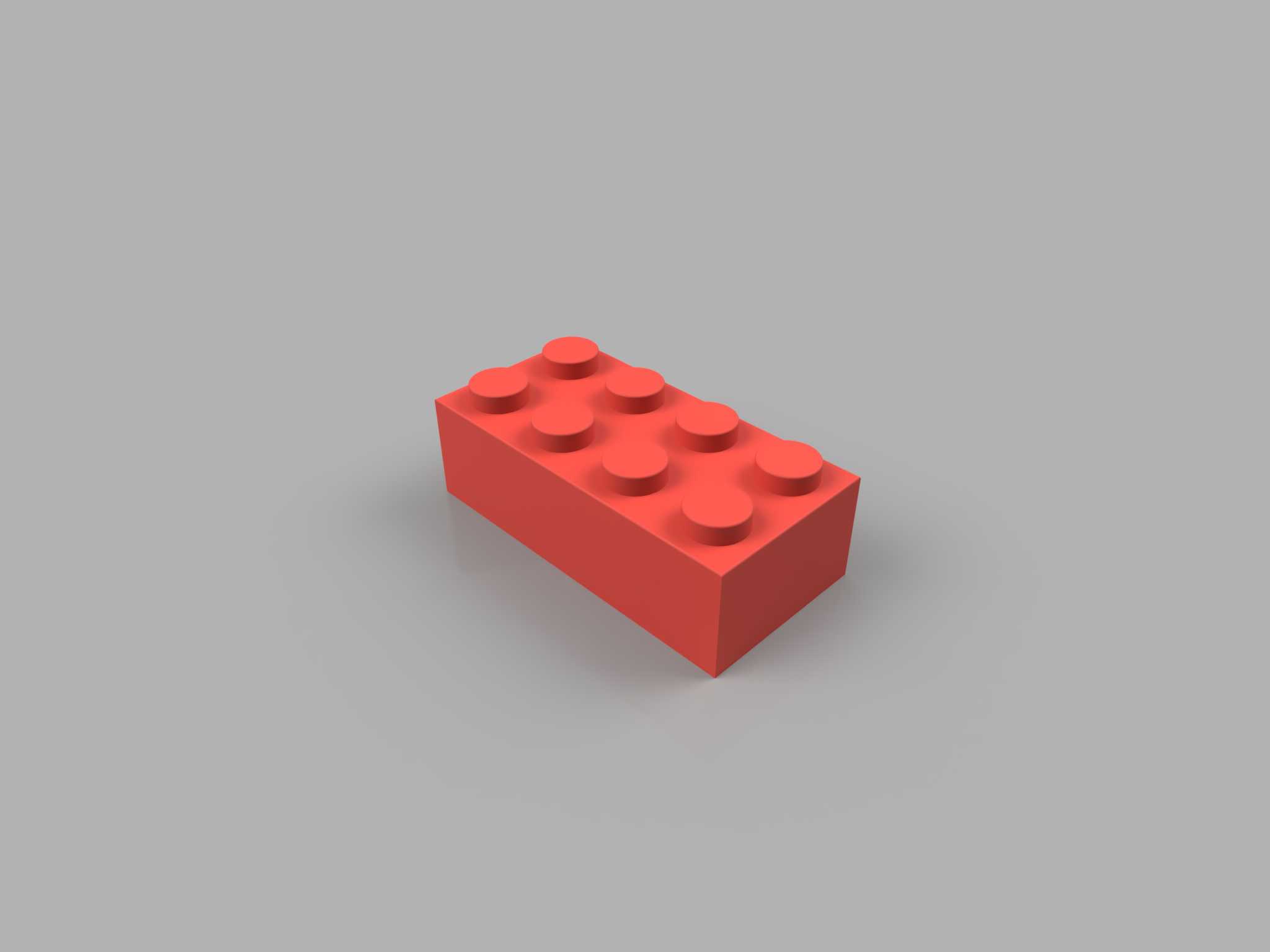

2x4凸点标准红色拼插积木块结构设计

　　这款标准规格的凸点拼插积木块，是拼插类玩具体系里的基础承载单元，日常应用覆盖儿童益智拼装场景、创客快速结构验证场景、教学演示结构搭建场景，甚至不少小型桌面自动化设备的临时定位工装搭建，也会选用这类公差控制稳定的积木块做快速拼接，省去临时加工结构件的周期。从实际使用角度看，这类积木块的核心功能是通过顶面凸点与底面凹槽的过盈配合，实现多块积木之间的无工具快速拼接，拼接后能承受一定的横向剪切力与纵向拉脱力，既可以堆叠搭建出不同高度的支撑结构，也可以横向扩展拼接成大面积的平面基座，适配不同搭建需求的结构组合。

　　设计层面首先要把控的是凸点与凹槽的配合公差，凸点的外径尺寸要略大于凹槽的内径尺寸，过盈量控制在0.1mm到0.15mm区间，过盈量太小拼接后容易松脱，无法维持搭建结构的稳定性，过盈量太大则拼接拆卸需要的力度过大，无论是儿童使用还是创客快速搭建都会出现操作费力的问题，长期插拔还会造成凸点根部的应力集中，缩短零件的使用寿命。积木主体的壁厚设计也需要兼顾结构强度与材料成本，常规ABS注塑成型的这类积木，主体壁厚控制在1.5mm左右，凸点根部做0.2mm的圆角过渡，避免注塑成型时出现缩痕，同时分散插拔过程中凸点根部的应力，防止多次插拔后凸点断裂。积木的边角位置全部做R0.5mm的圆角处理，一方面是避免锐边造成使用划伤，另一方面也能优化注塑过程中的熔体流动，减少填充不足、飞边等成型缺陷。

　　外形尺寸上，这款2x4规格的积木块，长度方向对应4个凸点间距，宽度方向对应2个凸点间距，标准凸点中心距为8mm，因此主体长度为32mm，宽度为16mm，不含凸点的主体高度为9.6mm，凸点突出顶面的高度为1.8mm，这个尺寸体系完全兼容市面上主流的拼插积木尺寸标准，可以和同规格的其他积木零件实现无阻碍互换拼接。安装边界方面，单块积木拼接时，底面凹槽需要完全对准下方积木的顶面凸点，垂直下压即可完成锁定，横向拼接时相邻积木的侧壁间隙控制在0.1mm以内，既不会出现拼接干涉，也不会因为间隙过大造成拼接后结构晃动。如果是用于工装搭建场景，积木块的侧面可以通过加装额外的连接销、连接轴实现与其他结构件的对接，底面的凹槽深度足够容纳凸点整体嵌入，拼接后上下两块积木的贴合面完全接触，不会出现翘曲间隙，保证搭建结构的整体平面度。

　　从材料选型的匹配性来看，这类积木块选用高抗冲ABS材料生产时，表面可以实现良好的光泽度，同时材料的韧性足够支撑上千次的插拔循环不会出现脆断，凸点表面的摩擦系数适中，拼接后有足够的静摩擦力防止结构松脱，拆卸时也不会因为摩擦力过大造成零件损坏。如果是用于教学场景的结构力学演示，这类积木块可以通过不同的拼接方式，直观演示桁架结构、实体支撑结构的承重差异，因为尺寸公差控制稳定，搭建出的结构受力均匀，不会因为单个零件的尺寸偏差造成结构受力倾斜。在创客快速原型验证场景中，这类积木可以快速搭建出传感器的安装支架、小型物料的临时容纳槽，验证结构布局的合理性，确认方案后再加工正式的结构件，大幅缩短原型验证的周期。设计过程中还需要考虑积木的脱模斜度，主体侧壁的脱模斜度控制在1度以内，凸点的脱模斜度控制在0.5度，既方便注塑生产时的零件脱模，也不会因为斜度过大造成上下积木拼接后出现配合间隙，影响结构的稳定性。积木的内部不需要做额外的加强筋，因为整体尺寸较小，均匀的壁厚已经足够提供使用所需的结构强度，过多的加强筋反而会造成注塑成型时的内部应力集中，导致零件放置一段时间后出现翘曲变形，影响拼接精度。
