园林割草机器人刀盘固定端盖结构

　　日常做园林养护设备的结构迭代时，这类刀盘固定端盖是很容易被忽略但直接影响整机可靠性的零件，很多初入行的结构工程师做割草机器人刀盘组件设计时，往往把精力都放在刀头切削角度、电机输出扭矩匹配上，最后在端盖固定结构上栽跟头——要么是端盖受力不均导致高速转动时出现偏摆，要么是拆装维护时对位困难，甚至出现作业过程中紧固件松脱的隐患。

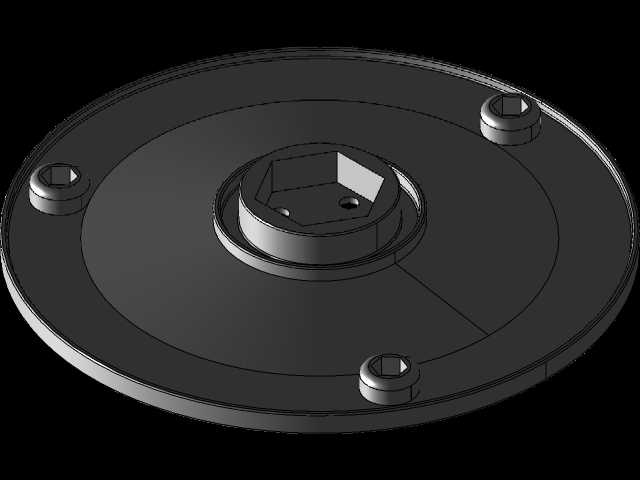

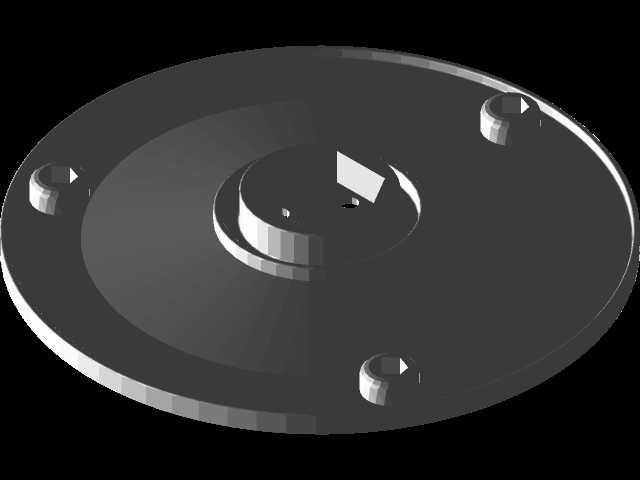

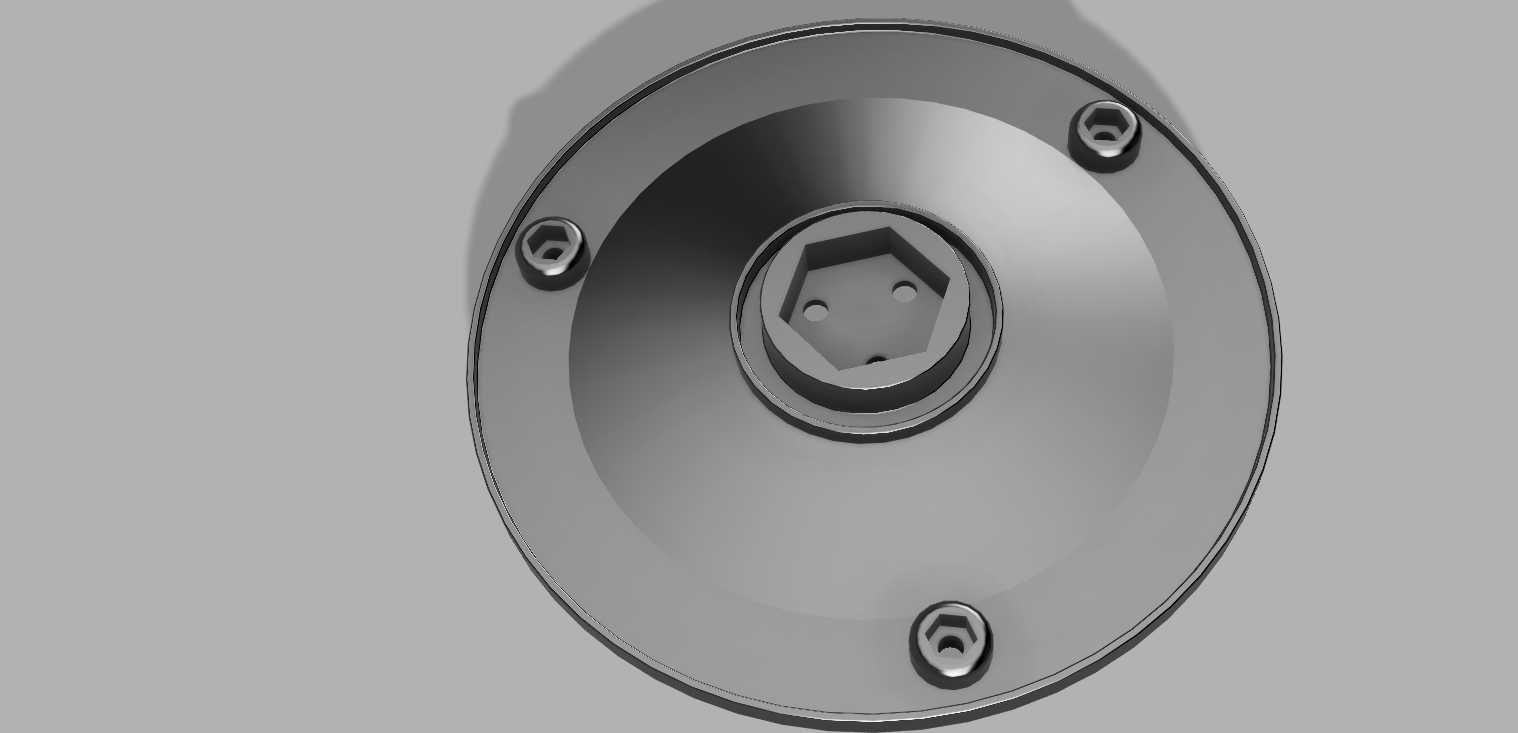

　　这个端盖的结构设计完全围绕户外园林作业的实际工况展开，首先看中心的内六角对位结构，不是随便开个标准内六角槽就完事，槽内预留的两个小定位孔，是和刀盘输出轴上的定位销做配合的，装配时不需要反复调整对位角度，销孔对准后直接推入就能完成周向定位，哪怕是售后人员在户外没有专用工装的情况下，也能快速完成端盖拆装，更换磨损的刀盘组件。端盖盘面做了同心圆式的阶梯凹陷结构，不是为了造型好看，最外侧的凸起环面是和刀盘基座的止口做过盈配合的，配合公差控制在H7/k6区间，装配后能完全抵消刀盘高速切割时产生的径向窜动，中间的凹陷区域刚好容纳输出轴端部的锁紧螺母，避免螺母突出盘面，在割草作业时被杂草、土块缠绕，也能防止作业过程中硬物磕碰螺母导致螺纹变形。

　　端盖上三个均匀分布的内六角螺丝安装位，采用了120度等夹角排布，这种排布方式相比四点固定，在满足同等连接强度的前提下减少了紧固件数量，同时每个安装位都做了局部沉台加厚处理，螺丝锁紧时的压应力会被沉台分散到整个盘面，不会因为局部应力集中导致端盖开裂——毕竟园林作业时端盖要承受刀盘切割杂草、碰到小土块甚至小石子带来的冲击载荷，应力集中的位置很容易在反复冲击下出现疲劳裂纹。端盖的外缘做了小角度的倒角处理，一方面是装配时能快速导入基座的止口，另一方面是作业时碰到草茎不会出现勾挂，减少转动时的额外阻力。

　　从安装边界来看，这个端盖的外径刚好覆盖刀盘基座的连接法兰面，安装后不会突出刀盘的上防护壳轮廓，不会和防护壳产生运动干涉，整体厚度控制在刚好容纳锁紧螺母和螺丝头部的尺寸，不会额外增加刀盘组件的轴向高度，也就不会抬高整机的重心，影响割草机器人在坡地作业时的稳定性。盘面的表面没有做多余的防滑纹路或者装饰结构，平整的金属面在作业时不容易沾附泥污，日常维护只需要用水冲洗就能清理干净，不会出现泥垢卡在纹路里腐蚀漆面的问题。

　　实际做这类零件的三维建模时，要特别注意几个公差配合的细节：止口配合面的圆柱度公差要控制在0.02mm以内，不然装配后会出现偏心，高速转动时产生振动；三个螺丝安装孔的位置度公差不能超过0.05mm，不然装配时螺丝会出现别劲，时间长了容易松脱；中心内六角槽的尺寸要比标准内六角扳手大0.1mm左右，户外作业后如果有轻微变形，也能顺利插入扳手拆装，不会出现扳手卡不进去的情况。另外端盖的材质一般选用压铸铝合金，重量轻还不容易生锈，三个螺丝采用不锈钢内六角圆柱头螺丝，和铝制端盖接触时不会出现电化学腐蚀，长期在户外潮湿多泥的环境下使用也不会锈死，方便后期维护拆装。

　　很多人觉得这类端盖就是个简单的盖子，随便画个圆盘打几个孔就行，但实际在园林设备的失效案例里，有近两成的刀盘故障都是因为端盖设计不合理导致的：要么是定位结构缺失，装配时刀盘偏心，转动时振动大导致轴承过早磨损；要么是螺丝排布不合理，受力不均导致端盖变形，刀盘出现窜动打坏防护壳；还有的是端盖突出太多，被杂草缠绕导致电机负载变大，耗电量增加甚至烧电机。这个结构的设计完全避开了这些常见问题，每个结构细节都对应实际作业中的痛点，没有多余的设计，完全服务于功能可靠性和维护便利性。
