2公斤长丝垂直水平安装绕线支架结构

　　在桌面级熔融沉积成型设备的耗材供给环节，长丝料卷的承托结构直接影响送丝稳定性，尤其是2公斤级大重量料卷，若承托结构转动阻尼过大、安装适配性不足，很容易出现送丝卡顿、料卷晃动拉扯耗材、长丝弯折脆断等问题，直接影响打印件的成型精度，严重时还会造成打印中断、喷头空走刮伤已成型层的故障。这套承托结构针对2公斤规格的长丝料卷设计，可同时适配水平、垂直两个方向的安装场景，解决了常规料架仅支持单一安装方向、无法适配不同设备机架安装位的痛点。

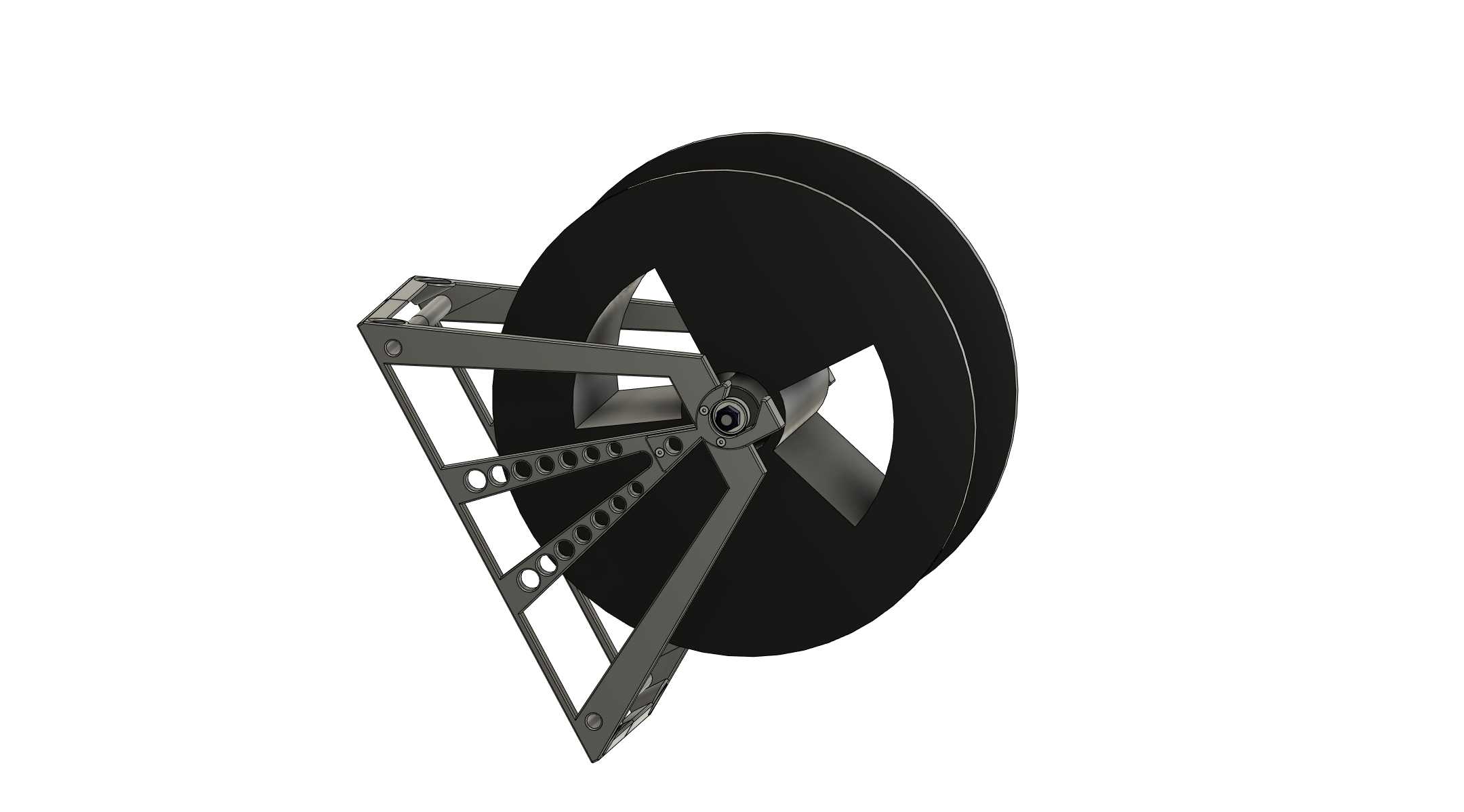

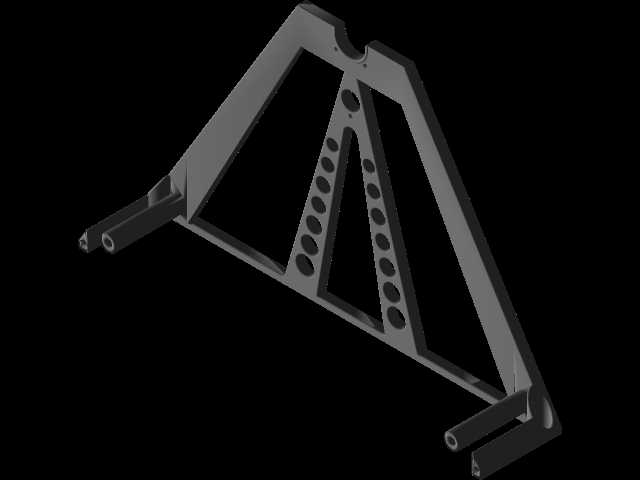

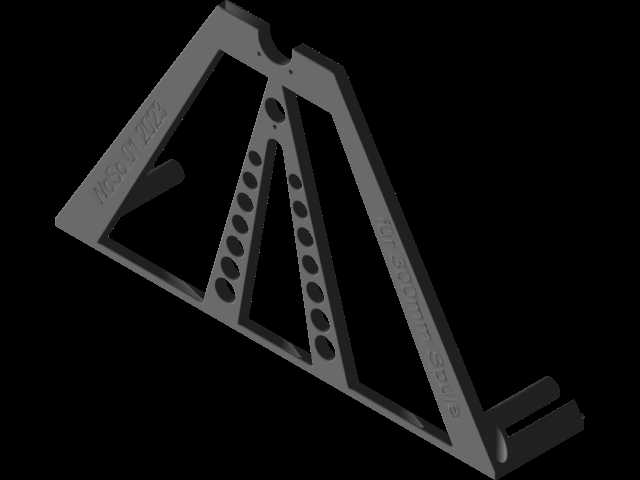

　　从结构设计逻辑来看，整个承托组件采用三角桁架式支撑臂搭配中心转轴的布局，支撑臂部分通过多组镂空减重孔设计，在保证结构刚性的前提下尽可能降低自身重量，避免安装后对设备机架造成额外的负载。中心转轴部位采用间隙配合设计，转动副的配合公差控制在0.05mm以内，既保证料卷转动时无径向窜动，又能将转动阻尼控制在极低范围，即使料卷满卷重量达到2公斤，送丝机构仅需极小的拉力即可带动料卷转动，不会出现送丝步进电机丢步的问题。支撑臂与安装基座的连接部位预留了多组不同间距的安装孔位，可适配不同型材规格的设备机架，不管是2020铝型材、3030铝型材还是钣金材质的设备侧壁，都能通过标准紧固件完成固定，不需要额外加工定制转接件。

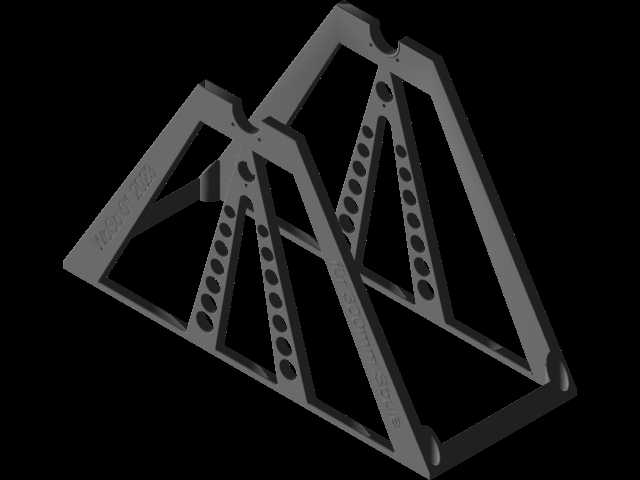

　　实际应用场景中，这套结构既可以水平安装在设备顶部的型材框架上，让料卷保持水平放置状态，依靠料卷自身重力保持转动平衡，适合顶部预留充足安装空间的设备；也可以垂直安装在设备侧方的钣金壁上，让料卷保持竖直转动状态，适合顶部空间不足、侧方有富余安装位的紧凑型设备。两种安装状态下，支撑臂的桁架结构都能抵消料卷转动时产生的偏心力，不会因为料卷重量分布不均出现支撑臂形变、转轴卡滞的问题。结构上还预留了长丝导向的穿丝位，长丝从料卷引出后可顺着支撑臂的导向边平滑送入送丝机构，避免长丝与料卷边缘、设备机架产生摩擦刮蹭，减少长丝表面的磨损，防止打印过程中出现耗材直径波动影响挤出量的问题。

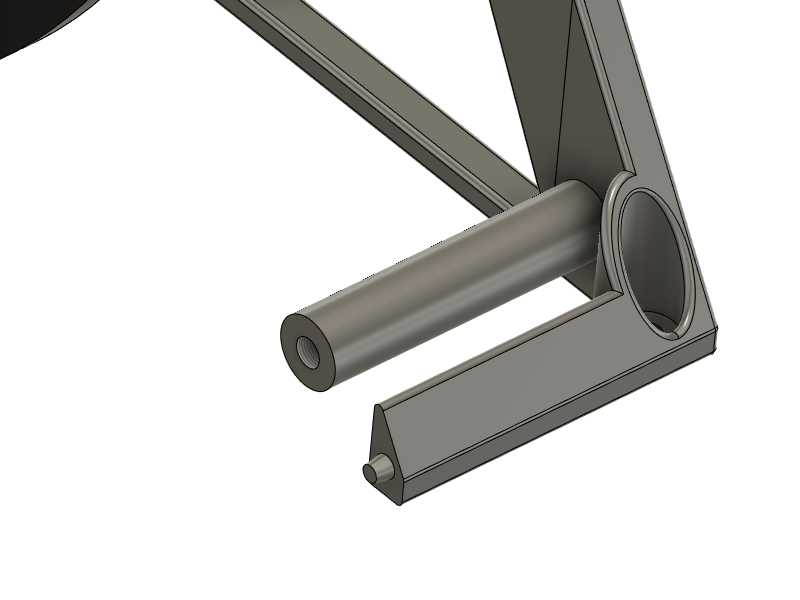

　　从安装边界尺寸来看，整个支撑组件在水平安装状态下，总伸出长度控制在180mm以内，中心转轴的安装高度距离安装面120mm，可容纳最大外径200mm、宽度75mm的标准2公斤长丝料卷，适配市面上绝大多数主流品牌的2公斤装PLA、ABS、PETG等耗材料卷；垂直安装状态下，组件总宽度控制在100mm以内，不会过多占用设备侧方的操作空间，安装孔位的横向间距兼容40mm、60mm两种通用型材孔距，安装时不需要对原有设备的结构进行打孔改造，直接利用型材原有T型槽即可完成固定。转轴部位采用无额外轴承的一体化设计，依靠结构本身的配合精度实现低阻尼转动，减少了易损件数量，长期使用不需要额外加注润滑脂，也不会出现轴承进灰卡滞的问题，适合车间、工作室等多尘环境下长期使用。

　　在结构细节处理上，支撑臂的所有棱边都做了R2的圆角过渡，避免安装和使用过程中划伤操作人员、刮损长丝表面；料卷两侧的挡边直径比料卷最大外径大10mm，可防止料卷在转动过程中从转轴上滑脱，同时挡边与料卷端面保留2mm的间隙，避免挡边与料卷端面产生摩擦增加转动阻力。支撑臂的桁架斜撑角度经过受力优化，在满卷负载状态下，支撑臂末端的最大形变量控制在0.2mm以内，不会因为长期负载出现永久形变，保证转轴始终保持水平或垂直的安装精度，避免料卷转动时出现轴向窜动。这套结构除了用于3D打印设备的耗材承托，也可适配其他需要承托卷状线材、带材的小型设备，比如线束加工设备的导线料卷承托、包装设备的包装带料卷承托等场景，只需要根据实际料卷的尺寸调整转轴长度和支撑臂的安装孔位，即可快速适配不同的使用需求。
