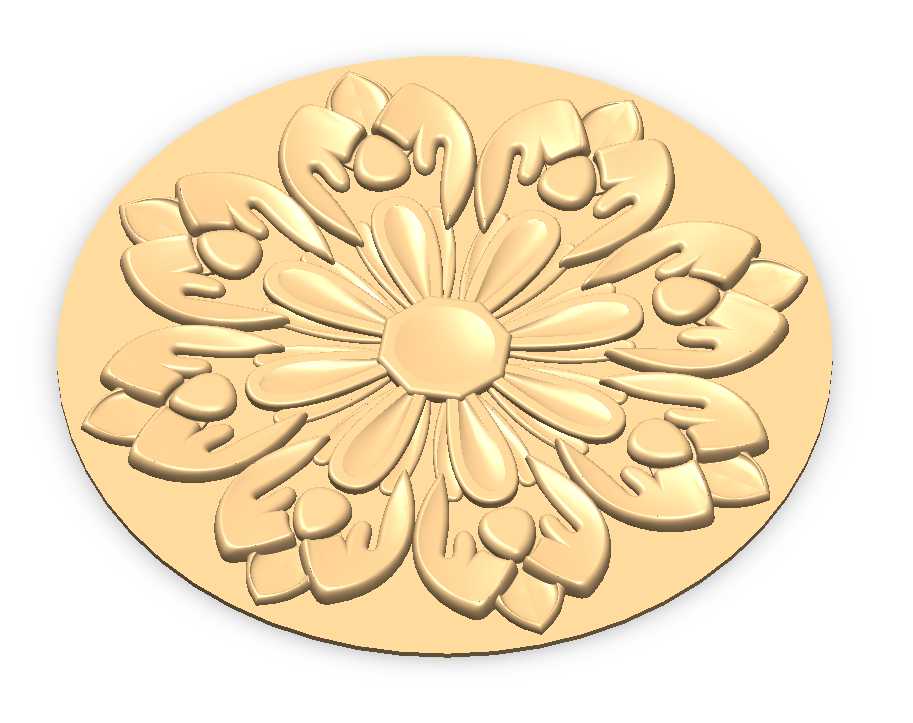

椭圆基底多层花瓣立体浮雕装饰构件

　　这类椭圆型花卉浮雕构件，主要应用在工艺礼品表面装饰、五金饰牌压制成型母模、文创产品外观肌理加工、高端包装饰件压铸参考等场景，日常做结构设计时，经常会碰到需要在金属、树脂、木质板材表面做立体装饰纹样的需求，这类浮雕的建模逻辑和常规机械结构件差异很大，不能只按尺寸公差堆叠特征，要兼顾视觉层次感和加工可行性。从实际功能来看，这类浮雕构件本身不承担传动、承重类的机械载荷，核心作用是通过立体起伏的纹理提升附着面的装饰质感，部分场景下也会作为纪念章、装饰铭牌的主体成型结构，压印在薄金属片或者注塑件表面，形成统一的立体纹样。设计这类浮雕的时候，首先要确定基底的轮廓边界，这次的基底是标准椭圆，长轴和短轴的比例控制在1.2:1左右，边缘做了0.

　　8mm的圆角过渡，避免后续压制成型时出现应力集中导致的基材开裂，也能防止浮雕安装时边缘锐边划伤装配人员。基底厚度根据应用场景调整，如果是作为直接使用的装饰牌，整体厚度控制在3-5mm即可，如果是作为压型母模，基底厚度要加到15mm以上，保证模压过程中不会出现形变。纹样部分采用了双层花瓣的结构设计，外层是8组舒展的宽边花瓣，每片花瓣边缘做了自然的弧度起伏，花瓣表面的肌理从根部到边缘做了0.3-1.2mm的高度差渐变，模拟真实花瓣的自然厚薄变化，不会出现生硬的直角转折；内层是16片窄型放射状花瓣，围绕中心的圆形花蕊均匀排布，花蕊部分做了微凸的弧面，高度比内层花瓣高0.2mm，形成视觉焦点，让整个浮雕的层次从中心向外自然过渡，

　　不会出现纹样杂乱的问题。建模过程中要注意所有浮雕特征的拔模角度，面向CNC精雕或者压铸加工的场景，所有起伏面的拔模斜度不能小于3度，狭窄纹理处的最小圆角不能小于0.15mm，避免加工时出现断刀或者压铸时填料不满的问题。安装边界方面，这类浮雕如果是作为独立饰件使用，可以在椭圆基底的背面预留2个直径2mm的定位销孔，孔位距离椭圆长轴端点15mm，对称分布在短轴两侧，装配时可以直接卡入预装板材的定位孔内，配合粘接层固定，不需要额外做螺丝孔破坏正面的装饰完整性；如果是作为模压使用的凸模，基底背面要做标准的模座安装槽，槽深5mm，和常见的精雕机工作台夹具尺寸匹配，不需要二次加工就能直接装夹。实际生产验证中，

　　这类花卉浮雕的纹理起伏高度差控制在1.5mm以内时，不管是做铝合金精雕、黄铜压铸还是树脂3D打印，都能完整还原所有花瓣的细节，不会出现局部纹理缺失的问题，如果起伏高度超过2mm，薄基材压型时很容易出现花瓣位置被拉裂的情况，所以设计时特意把最高处和基底平面的高度差控制在1.2mm，兼顾立体感和加工良率。另外纹样的排布做了圆周均布校验，每片外层花瓣的夹角误差控制在0.1度以内，内层花瓣的放射角度也做了对称校验，不会出现视觉上的偏移，避免成品看起来有歪扭的违和感。对于做装饰类结构设计的从业者来说，这类浮雕建模不能只追求视觉效果，必须提前考虑后续的加工工艺、安装方式和使用场景，比如用在户外装饰牌上的话，浮雕的凹陷处要做0.5度的倾斜排水角，避免积水积灰；用在接触皮肤的饰品上的话，所有表面粗糙度要控制在Ra1.6以下，没有任何锐边凸起。
