AA电池供电60度线激光器便携固定外壳

　　做现场工装定位的工程人员多半都遇到过这类问题：临时需要拉一条直线基准，要么靠卷尺拉线误差大，要么手持激光器晃得没法稳定投线，外接电源的设备又受场地供电限制没法随便挪。这款固定外壳的设计初衷，就是解决这类零散现场定位的便携性痛点，把供电、开关、激光发射三个核心模块整合到一个手持尺寸的壳体内，不用额外拖线、不用外接电源，掏出来拨开关就能投出60度扇角的激光基准线。

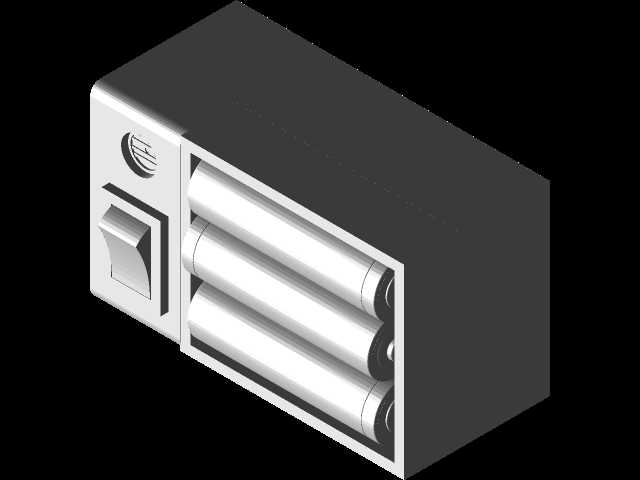

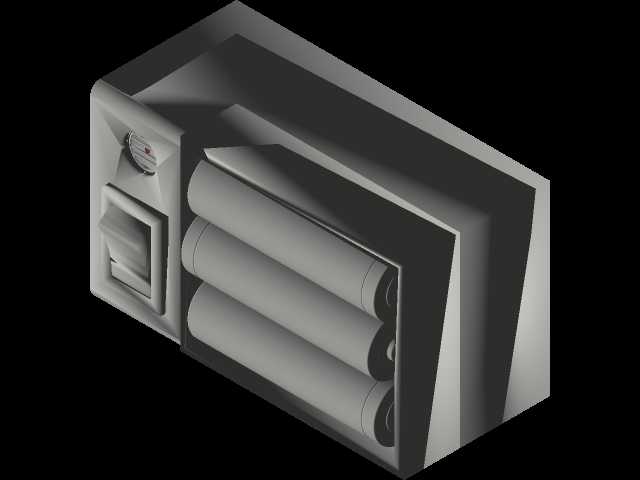

　　从结构布局来看，壳体内部做了三个独立的腔体分区，最外侧是拨动开关的安装位，开关拨柄突出壳体侧面1.5mm，拨动手感的阻尼做在壳体与开关的配合间隙上，不用额外加橡胶圈就能避免日常携带时误触，开关的引脚走线槽直接通向电池仓的正负极接触片，走线槽深度1.2mm，刚好容纳22AWG的单芯铜线，槽边做了0.3mm的压边，装线后不用打胶就能把线固定在槽内，避免组装时线材移位卡到电池。中间的腔体是三节AA电池的容纳仓，采用串联排布结构，电池仓内径刚好适配AA电池的14.5mm外径，仓壁做了0.2mm的拔模斜度，装电池时不会出现卡滞，首尾两端的电池接触片采用嵌入式安装，接触片卡槽深度0.8mm，装片后接触面与电池端面的预压量控制在0.5mm，既能保证接触可靠，又不会因为预压过大导致电池装入困难。最内侧是激光器的安装腔，腔体内径适配常用的12mm直径60度线激光器，腔体底部做了定位台阶，激光器装入后端面顶到台阶就刚好对准出光口，出光口位置开了10mm×2mm的矩形通槽，槽边做了0.5mm的倒角，避免遮挡60度扇角的激光边缘，保证投线的完整度。

　　外形尺寸上，整个壳体控制在手掌可握持的范围，长度方向刚好覆盖三节AA电池加开关加激光器的总长度，宽度与三节电池并排的尺寸一致，高度方向比电池直径高3mm，留出壳体壁厚和内部走线的空间，壳体壁厚统一做1.5mm，既保证日常磕碰不会开裂，又不会因为壁厚过大增加整体重量，空壳重量控制在20g以内，装上三节电池总重量也不到100g，放在工具包或者工作服口袋里都不会有明显的坠感。安装边界这块，壳体背面做了两个M3的螺纹孔安装位，孔距30mm，既可以用螺丝把整个固定器装在工装支架、设备机架上做固定投线，也可以直接手持使用，两种使用场景不用额外做转接件。壳体侧面的开关位置做了内凹的防滑纹理，手持的时候拇指刚好能搭在开关位置，不用调整手型就能直接拨动开关控制激光器通断。

　　实际应用场景里，这类便携激光固定器能覆盖不少零散的工装需求：钣金下料时临时划直线基准，不用拉粉线就能快速对齐；设备安装时找水平或者垂直基准，配合一个小角度支架就能快速投线；木工现场作业时开料定位，不用反复量尺寸打线；甚至展会布置、仓储划线这类非工业场景也能直接用。设计的时候特意没做多余的功能，没有调焦结构、没有亮度调节，就是把最核心的供电、开关、固定三个功能做扎实，所有配合尺寸都按常用市售零件的标准公差做，不管是换不同品牌的AA电池，还是换同规格的线激光器，都能直接装进去用，不用二次修模或者打磨壳体。电池仓的端盖采用卡扣式结构，卡扣的扣合量做0.6mm，换电池的时候用指甲就能抠开，扣上后又不会因为日常晃动松脱，端盖上做了极性标识，装电池的时候不用反复看说明书就能对准正负极。出光口的位置没有加玻璃镜片，就是直接开槽，一方面避免镜片刮花影响投线清晰度，另一方面减少零件数量降低组装难度，日常使用时只要注意不要用硬物戳到激光器镜头就行，毕竟这类便携工具的使用场景本来就是粗放的现场环境，多余的防护件反而会增加故障点。
