NANKADF台式电源侧向钉板壁挂安装支架

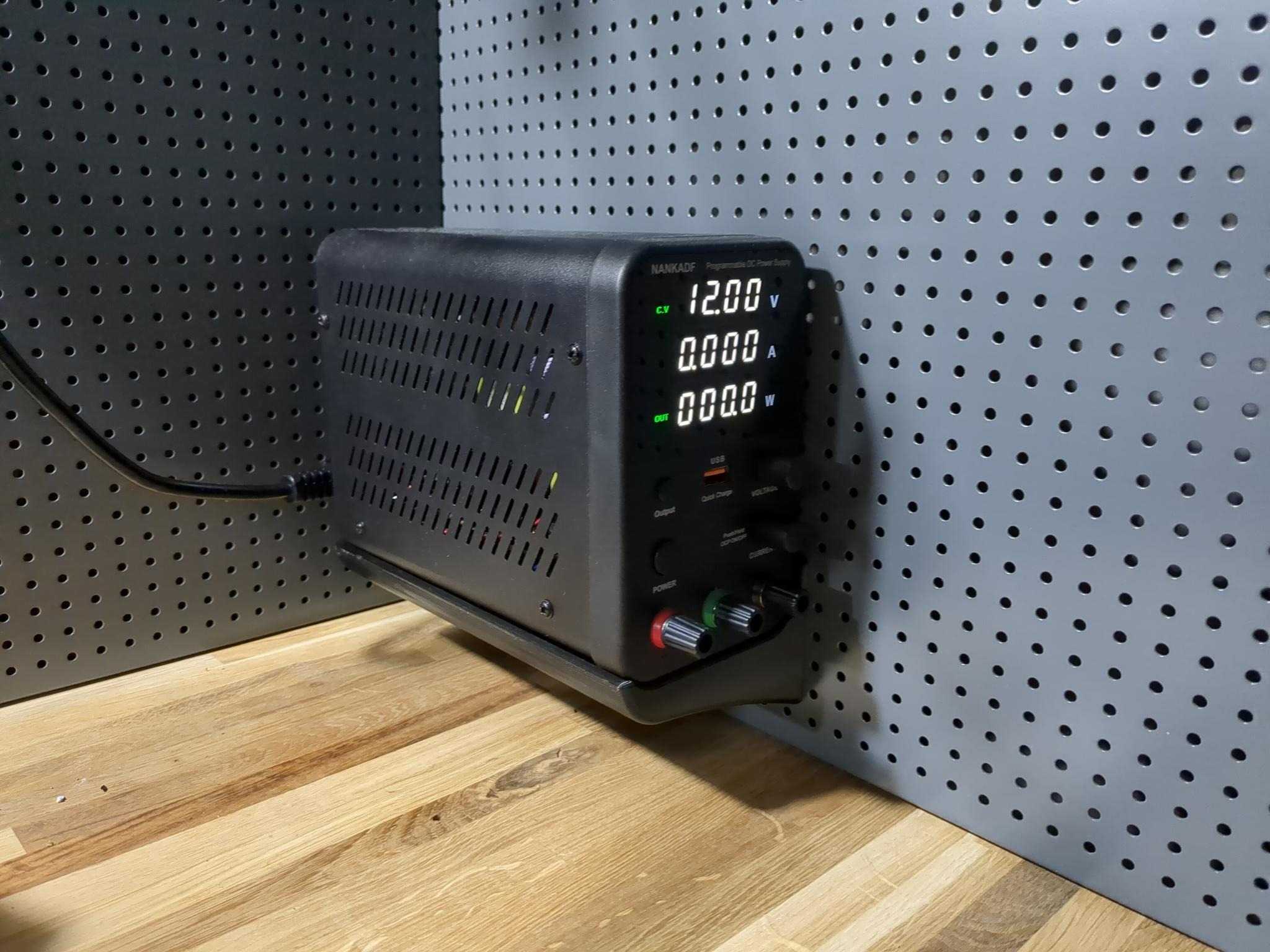

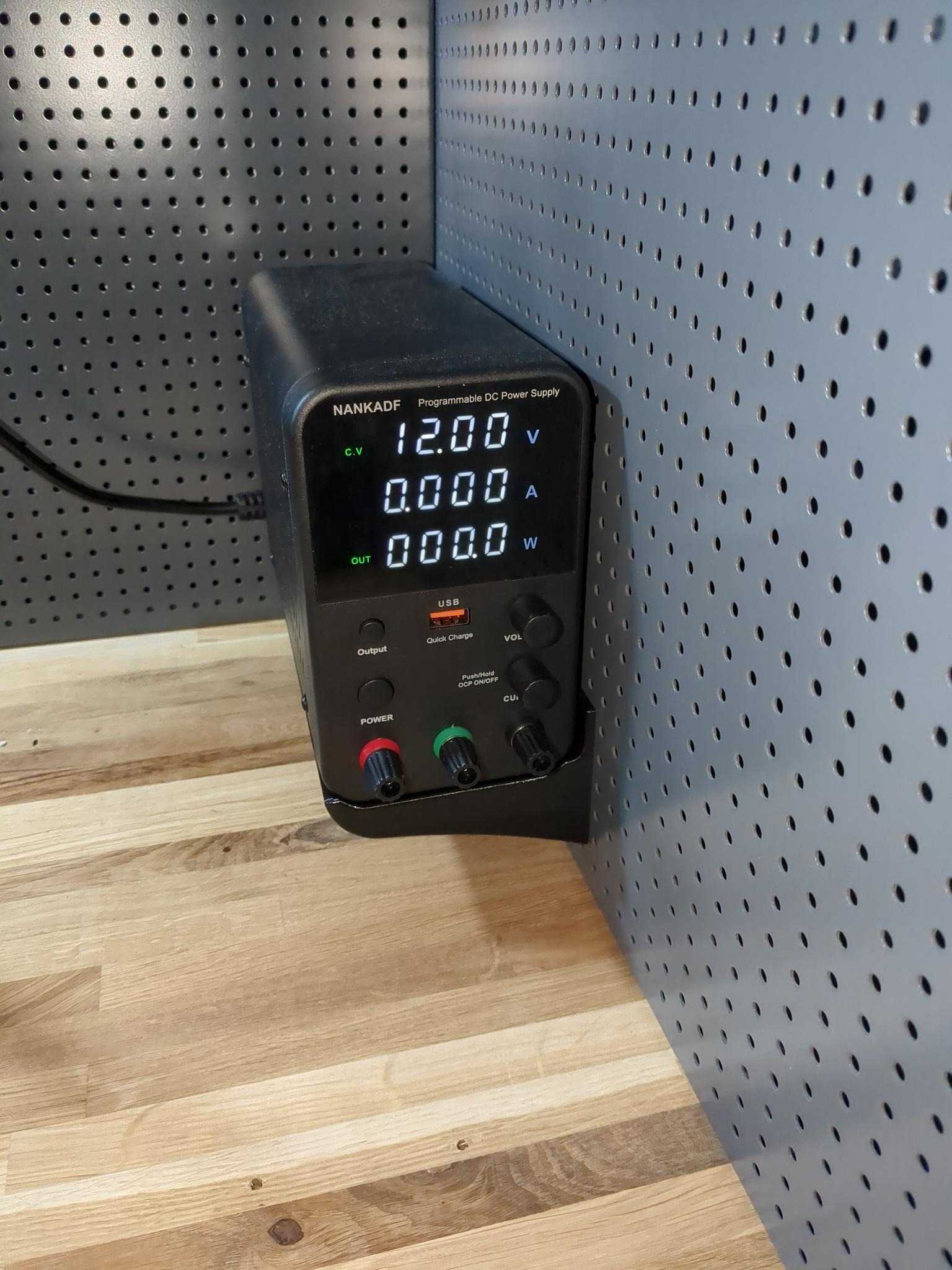

　　日常电子实验室、个人维修工作台的空间利用率一直是从业者关注的重点，台式直流电源作为常用调试设备，常规平放会占用大量桌面操作空间，且线材拖拽容易干扰焊接、调试操作，将这类设备挂载到工位旁的双端钉板上，是目前小空间工位优化的主流方案之一。这款安装结构专门适配NANKADF EPS3010H台式电源，采用侧向挂载的设计思路，安装完成后电源主体平行于钉板板面，不会向操作空间方向突出过多，避免人员走动、拿取工具时发生磕碰。设计阶段首先匹配了市面通用双端钉板的孔位参数，钉板孔间距为12mm、单孔直径4mm，安装支架上预留的固定螺孔直径为5mm，水平方向孔位总跨度为144mm，对应钉板上12个标准孔距的长度，垂直方向孔位跨度为48mm，

　　对应4个标准孔距的长度，只要选用螺杆直径小于5mm、螺钉头直径小于8.8mm的标准紧固件，就能完成支架与钉板的可靠固定。考虑到EPS3010H电源本身自重不大，常规工况下挂载后整体负载较低，结构本身不需要过高的强度冗余，选材上优先推荐PETG材质加工，相比PLA材质，PETG在长期负载下的抗蠕变性能更优，不会因为长时间挂载出现支架形变、设备下坠的问题，同时PETG的打印门槛低，不需要特殊的打印参数设置，普通FDM设备就能完成加工；如果是长期高负载、工位环境温度偏高的场景，也可以选用BS/PC材质加工，这类材质的结构强度和抗形变能力更强，但打印过程中需要更高的喷嘴温度、热床温度，打印耗时也更长，常规实验室场景下没有必要选用。

　　支架与电源的贴合面完全匹配电源外壳的曲面弧度，安装后不会出现局部应力集中，不会挤压电源外壳的散热格栅，保证电源侧面、背面的通风通道完全通畅，不会因为加装支架影响设备本身的散热效率。支架底部做了承托翻边结构，挂载后电源的重量一部分由侧面的固定螺钉承担，一部分由底部翻边承载，避免长期使用中固定孔位出现开裂。实际安装时不需要对电源本体做任何打孔、改装，只需要将支架卡在电源对应位置，再通过钉板紧固件将支架固定在洞洞板的目标高度即可，安装位置可以根据使用者的操作习惯灵活调整，通常建议将电源显示屏调整到与坐姿视线平齐的高度，方便调试时直接读取电压、电流参数，不需要低头弯腰查看数值。电源挂载后，原本放置电源的桌面区域可以腾出放置焊台、万用表、

　　待调试电路板等常用工具，线材可以沿钉板的走线槽整理固定，避免桌面线材杂乱缠绕，大幅提升小面积工作台的可用操作空间。结构设计时特意控制了支架本身的壁厚，在保证结构强度的前提下尽可能减少材料消耗，打印时不需要添加过多支撑，降低加工成本与后处理工作量，安装后支架本身几乎不会突出电源外轮廓，整体外观简洁协调，不会出现多余的结构剐蹭线材、工具。
