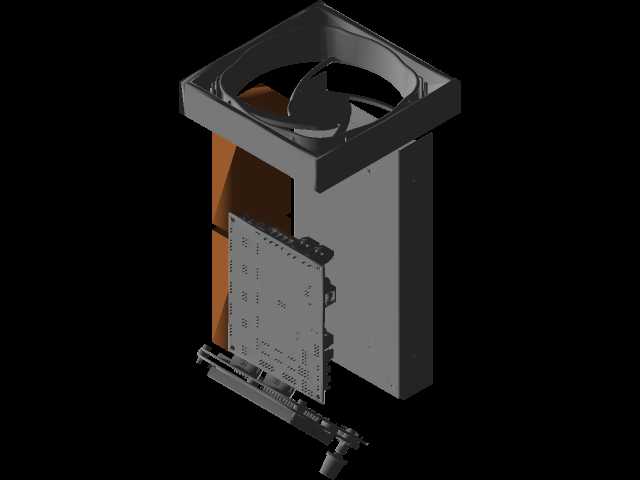

Tevo龙卷风设备定制散热控制箱体

　　在桌面级FDM熔融沉积成型3D打印设备的长期运行工况下，热端持续高温作业、主控板载元件长时间负载发热带来的温控失效、元件寿命折损问题，一直是设备改装领域从业者重点优化的方向，这款定制控制箱体正是针对Tevo龙卷风系列机型的散热痛点做的定向结构升级方案。从实际装机的应用场景来看，不少使用该机型的用户会遇到长时间连续打印时，主控区域积热导致的步进电机丢步、电源输出不稳、热端温控波动超差的问题，原有封闭机箱的自然对流散热能力不足以覆盖高负载打印时的总发热量，尤其是打印ABS、PC这类需要高热端温度、封闭腔体保温的耗材时，腔体内的余热会顺着结构缝隙传导到控制元件安装区，进一步加剧元件的热负荷。这款控制箱体的设计首先重构了散热风道的布局逻辑，

　　没有沿用原有设备侧面单风扇直吹的简单结构，而是针对不同发热源的散热需求做了分区冷却设计：针对热端传导热量、主控板载功率元件的发热，配置了2台12V直流轴流风扇做定向送风，直接覆盖热端安装座、主控驱动芯片的核心发热区域，避免热量在控制腔体内堆积；针对箱体外壳的积热问题，额外增设了1台120mm规格的Quiet Wings 3静音风扇，专门负责外壳区域的空气对流，把外壳传导出来的余热快速排出设备外部，避免外壳温度过高带来的操作安全隐患，同时也减少腔体保温区域的热量反向渗透到控制区。在供电适配的设计上，考虑到原有设备的供电输出为24V直流，而新增的散热风扇额定工作电压为12V，设计时为每一台12V风扇都独立配置了降压转换模块，

　　将24V输入电压稳定转换为12V给风扇供电，没有采用单路降压带多台风扇的方案，避免单路模块负载过大带来的供电不稳问题，同时独立供电的设计也方便后续针对不同风扇做转速调节、故障排查，单台风扇出现供电故障时不会影响其他散热单元的正常运行，提升了整个散热系统的运行可靠性。从安装边界的尺寸设计来看，整个控制箱体完全适配原有Tevo龙卷风机型的安装位，不需要对设备原有框架做切割、打孔等破坏性改装，顶部的风扇安装位预留了标准120mm风扇的固定孔位，孔距符合通用PC散热风扇的安装标准，用户后续如果需要更换更高风量或者更低噪音的同规格风扇，可以直接替换不需要重新打孔；箱体内部预留了降压模块的固定卡槽，模块安装位置避开了主风道的气流路径，

　　不会因为模块的阻挡降低风道的送风效率，同时走线槽位沿着箱体侧壁布置，将供电线、风扇信号线规整收纳，避免线材被风扇扇叶剐蹭带来的运行故障。从结构设计的细节来看，箱体的风道走向做了导流设计，2台给内部元件散热的风扇送风方向直接对准热端安装支架与主控板的散热片位置，气流带走元件热量后顺着箱体底部的预留排风缝隙排出，不会在腔体内部形成涡流导致热量滞留；负责外壳冷却的120mm风扇采用向外抽风的布局，直接把外壳与控制箱体之间夹层的热空气抽出，在夹层区域形成负压区，引导外部冷空气从夹层底部进入带走外壳热量，和内部散热风道完全独立，不会出现内外气流串流导致的热空气倒灌问题。在实际装机测试的工况下，连续24小时高负载打印高温耗材时，主控板驱动芯片的表面温度比原有结构降低了18摄氏度左右，电源模块的外壳温度稳定在40摄氏度以内，风扇运行的噪音控制在35分贝以下，不会因为新增散热风扇带来明显的运行噪音，完全满足桌面级设备的使用环境要求。整个箱体的结构设计充分考虑了改装场景下的安装便利性，所有固定孔位都和原有设备的安装螺柱对齐，用户只需要将原有控制箱的元件转移到新箱体内，接好风扇与降压模块的供电线路就可以完成安装，不需要额外制作转接支架，降低了改装的操作门槛。
