小型铝制3D打印机床校平手轮结构

　　桌面级FDM3D打印机的平台调平精度，直接决定首层耗材附着效果与整版打印成功率，这款铝制校平螺母正是针对桌面设备手动调平场景开发的操作端零件，替代传统的塑料旋钮与六角螺母组合，解决长期使用后塑料件滑牙、旋钮握持力不足、调平行程偏移的常见问题。从实际装机场景来看，这类零件安装在热床平台的四个支撑角位，下方配合调平弹簧与M3/M4规格的调平螺杆，操作人员旋转手轮即可改变热床对应角点的高度，配合A4纸拖拽测试完成平台与喷嘴的间距校准，日常打印前的快速复检、更换耗材后的微调、热床拆装后的复位操作，都需要通过这个零件完成调节动作。设计阶段首先考虑的是操作手感，传统六角螺母需要借助扳手调节，塑料旋钮的边缘防滑齿容易磨损打滑，

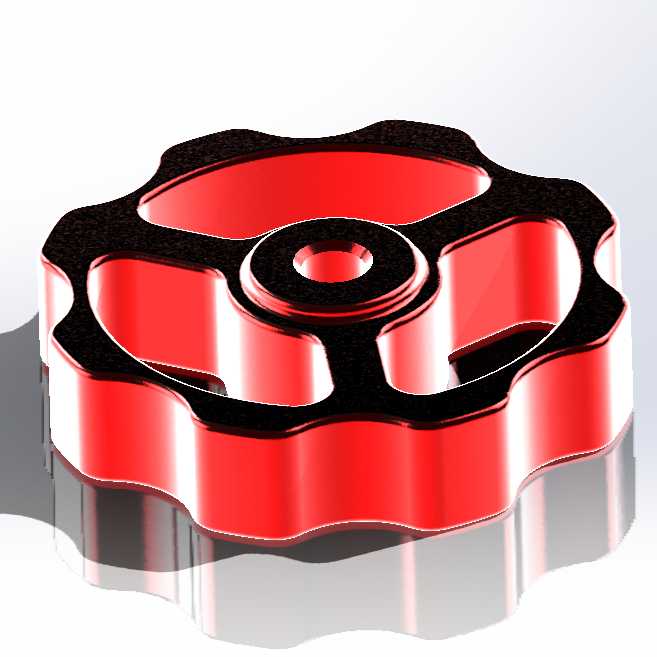

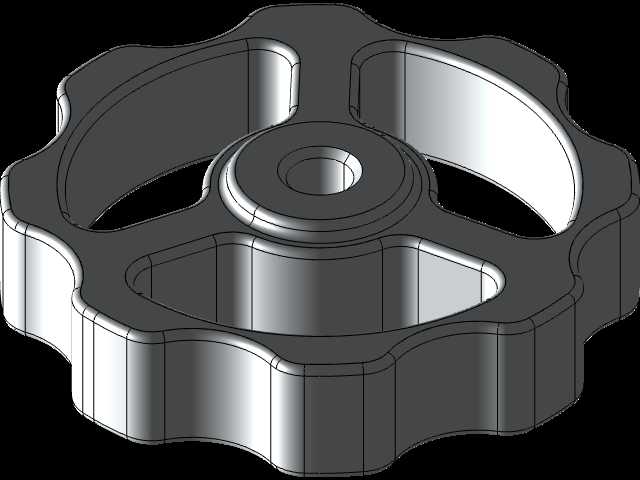

　　这款零件采用外缘波浪形的手轮结构，五个内凹的握持位刚好匹配成年人手指的施力角度，旋转时不需要额外工具，徒手即可施加足够的锁紧力矩，边缘做了R1.5的圆角过渡，长时间操作也不会硌手，表面的防滑纹理采用凹凸交错的结构，即使手上沾有少量润滑脂或者打印耗材碎屑，也能保持足够的摩擦力，不会出现施力打滑的问题。材质选择上采用6061铝合金一体加工，相比传统的黄铜螺母重量更轻，不会给热床支撑结构带来额外的负载，同时铝合金的导热系数远低于黄铜，热床加热时的热量不会顺着螺母大量传导到机架上，减少不必要的热损耗，也避免机架局部受热变形影响整机精度；零件表面做了硬质阳极氧化处理，红色的外观层不仅起到标识作用，还能提升表面硬度，

　　长期旋转调节不会出现磨损掉屑，螺纹部位采用二次攻丝工艺，与调平螺杆的配合间隙控制在0.05mm以内，既保证旋转时的顺畅度，又不会出现旷量导致的调平后位移。从安装边界来看，零件的中心螺纹孔同轴度控制在0.02mm以内，安装后与调平螺杆保持垂直，旋转时不会出现偏摆卡滞；手轮的外径设计为40mm，这个尺寸既保证了足够的力臂长度，调节时不需要施加过大的握力，又不会超出热床支架的安装空间，不会与打印机的Y轴运动导轨、同步轮等部件产生运动干涉；零件的总厚度为12mm，其中手轮握持部分厚度8mm，中心凸台厚度4mm，凸台刚好可以压住调平弹簧的上端面，弹簧压缩时的受力完全作用在凸台的环形端面上，不会出现弹簧偏斜弹出的问题，

　　凸台的外径比常用的调平弹簧外径大2mm，弹簧压缩过程中不会出现径向滑脱。结构设计上还做了轻量化处理，手轮的五个辐条之间做了镂空减重，在保证整体结构强度的前提下，把零件重量控制在15g以内，即使四个角位同时安装，总附加重量也不会超过60g，不会增加Z轴升降的负载，也不会因为零件自重导致热床下垂；镂空结构同时也能减少零件与热床的接触面积，进一步降低热传导效率，让热床的温度更快升到设定值，减少加热等待时间。实际使用过程中，这类铝制校平螺母的寿命远高于塑料件，不会因为反复调节出现螺纹滑牙，也不会因为热床长期加热出现塑料老化变形的问题，对于经常需要调平的桌面级3D打印机来说，这种结构的零件可以大幅减少调平操作的时间，提升调平精度的保持时间，尤其是在打印大尺寸模型、ABS等需要高热床温度的耗材时，稳定的调平结构可以避免因为热胀冷缩导致的平台位移，减少首层翘边、模型脱落的打印故障。设计时还考虑了通用性，中心螺纹孔可以根据不同机型的调平螺杆规格做适配，既可以适配原厂的调平组件做替换升级，也可以用于DIY3D打印机的平台搭建，手轮的外形尺寸兼容大多数2020/2040铝型材框架的桌面机型，不需要对原有支架做额外修改即可直接安装替换。
