吸顶式火灾探测报警装置结构设计

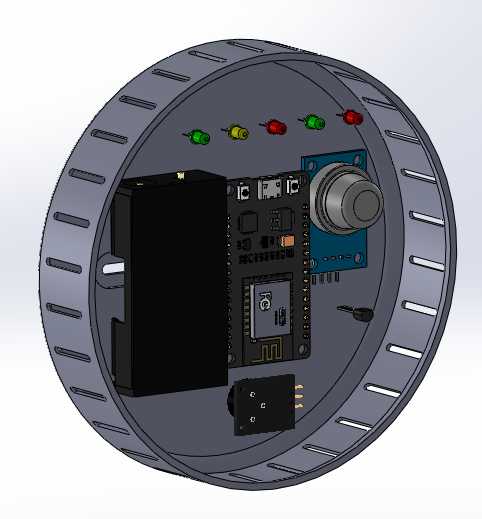

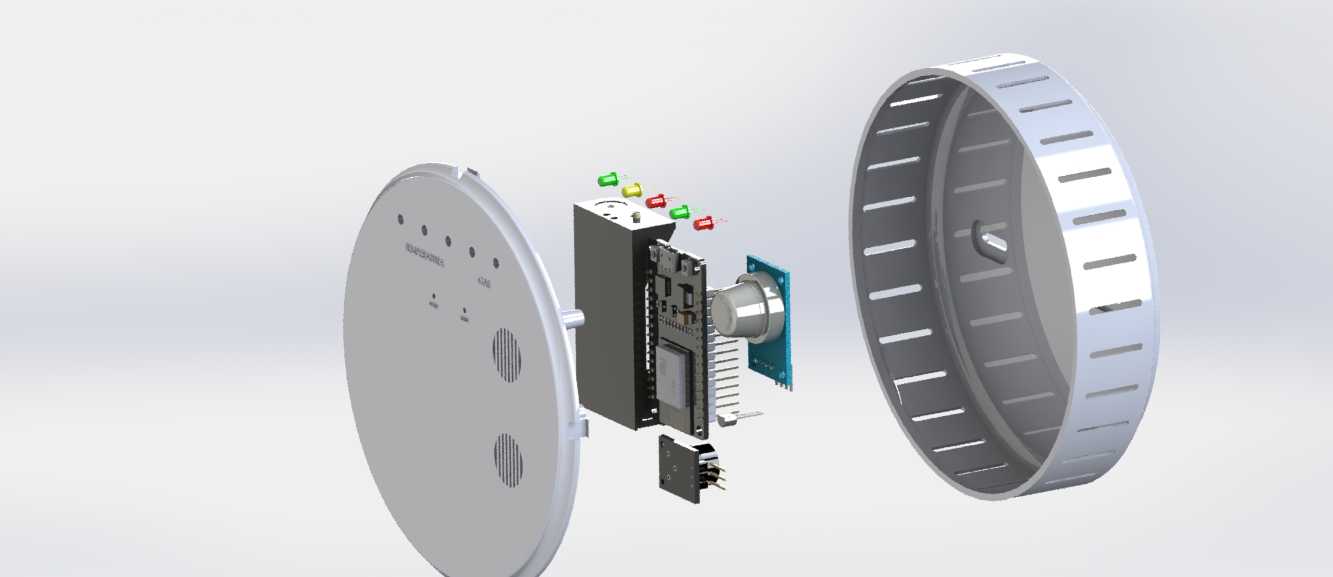

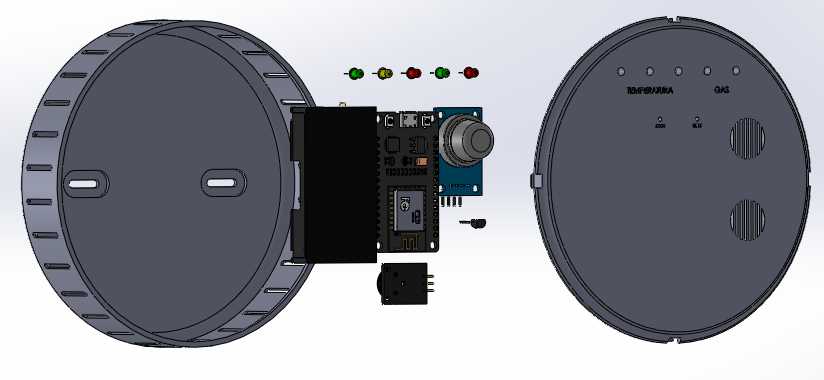

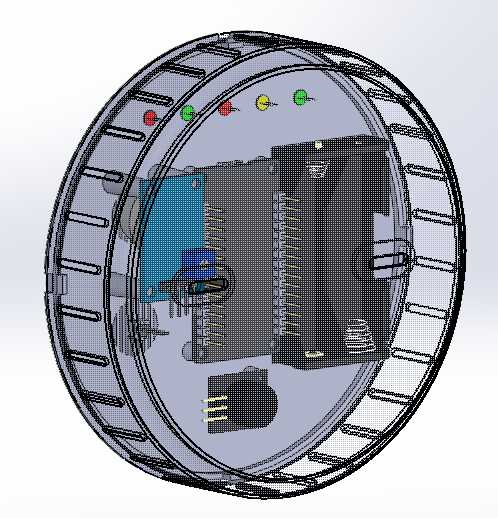

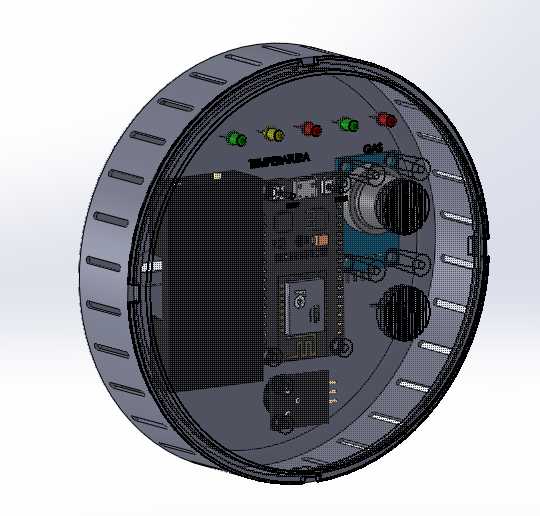

　　这款吸顶式火灾探测报警装置的结构设计，核心围绕民用住宅、小型商业场所的顶部安装场景展开，整体采用圆形薄型壳体方案，适配常规室内吊顶的安装高度与视觉协调性，不会因装置突出过多造成空间压抑感。从爆炸视图的结构拆分来看，装置分为前盖、核心功能模组、后盖三个主要装配层级，前盖表面预留了状态指示灯开孔、蜂鸣器出声格栅，出声格栅采用多组平行窄缝设计，既保证蜂鸣器报警音的传播效率，又能阻挡室内浮尘进入壳体内部，避免长期积尘影响内部电路稳定性。核心功能模组集成了烟雾传感单元、信号处理电路板、状态指示灯组、蜂鸣器组件，电路板采用立式排布固定在中框支架上，最大化利用圆形壳体的内部径向空间，压缩整体厚度，传感单元的进气通道对应前盖与后盖的拼接缝隙位置，

　　保证环境空气能够顺畅进入检测腔，不会因壳体密封造成探测响应延迟。后盖部分设计了周向均匀分布的安装卡槽，对应吊顶预留的安装底座可直接旋转卡入，无需额外螺丝固定，降低现场安装的操作难度，后盖边缘还预留了走线槽位，适配室内暗敷布线的走线需求，避免明线外露影响室内美观。设计过程中重点考量了装配公差的匹配问题，前盖与后盖的拼接止口采用阶梯式结构，配合卡扣实现无螺丝装配，既提升生产环节的组装效率，也方便后期维护时的拆卸检修，止口位置预留了0.15mm的装配间隙，兼顾塑料件注塑成型的收缩率偏差，避免批量生产时出现装配卡滞或缝隙过大的问题。内部电路板的固定柱与壳体采用一体化注塑成型，省去额外的固定五金件，降低整体物料成本，

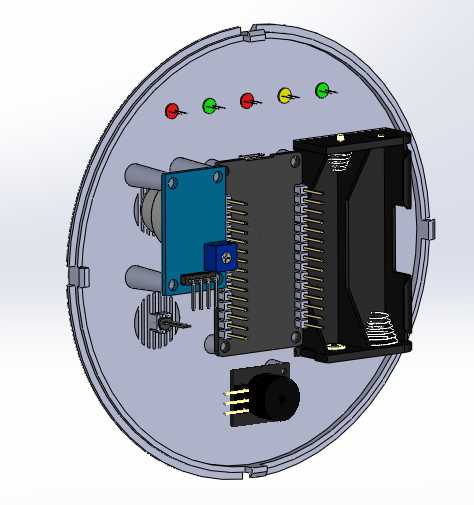

　　固定柱顶端设计了热熔铆点结构，电路板对位压入后通过热熔即可完成固定，抗震性能满足日常使用场景的需求，不会因室内轻微震动造成电路板移位。状态指示灯组采用红、黄、绿三色排布，分别对应报警、故障、正常运行三种状态，指示灯位置对应前盖的半透明导光柱，光线经过导光柱漫射后不会产生刺眼的直射光，同时在较远位置也能清晰识别设备运行状态。蜂鸣器组件紧贴前盖内侧的出声格栅位置，通过密封泡棉与壳体贴合，避免声音在壳体内部形成共振杂音，保证报警音输出清晰尖锐，在3米范围内的声压级满足消防探测设备的相关要求。传感单元的检测腔采用迷宫式结构设计，既保证烟雾颗粒能够顺畅进入，又能阻挡外界光线直射传感元件，避免光线干扰造成的误报警问题，

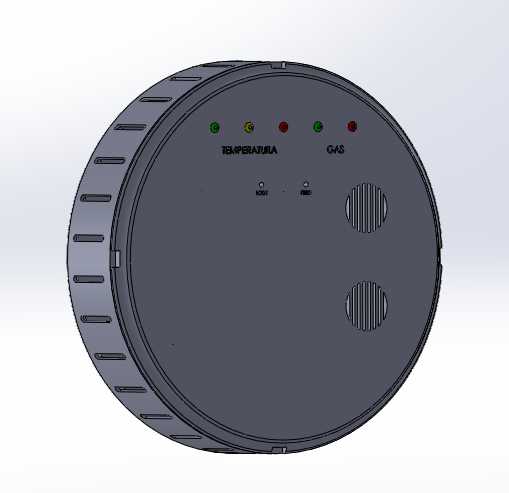

　　检测腔与电路板采用接插件连接，方便生产环节的校准调试，也便于后期传感元件达到使用寿命后的更换维护。整体壳体采用阻燃ABS材质注塑成型，表面做细磨砂处理，适配室内装修的主流视觉风格，壳体边缘做R3圆角过渡，没有尖锐棱角，避免安装过程中划伤施工人员，也降低日常使用过程中磕碰造成的壳体损坏。安装边界方面，装置整体直径控制在120mm，厚度38mm，适配市面上绝大多数86型吊顶安装底座的尺寸规格，安装后突出吊顶表面的高度不超过35mm，不会影响吊顶周边的灯具、喷淋头等其他设备的布局，后盖的走线孔位设计在中心位置，对应吊顶内的预埋线管，布线时无需额外弯折导线，降低接线施工的难度。从结构可靠性角度出发，所有内部电子元件的排布都避开了壳体的拼接缝隙位置，避免日常清洁时的少量液体溅入造成电路短路，电路板表面做三防漆涂覆处理，适配厨房、卫生间周边等相对潮湿的安装环境，延长设备的整体使用寿命。
