线性滑移输送导向机械装置结构设计

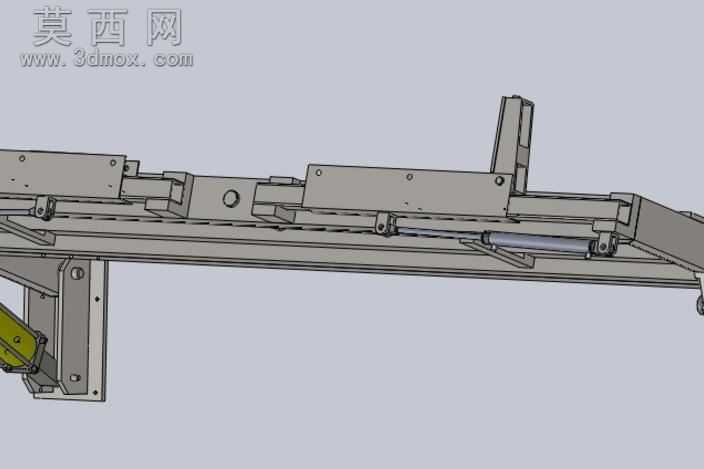

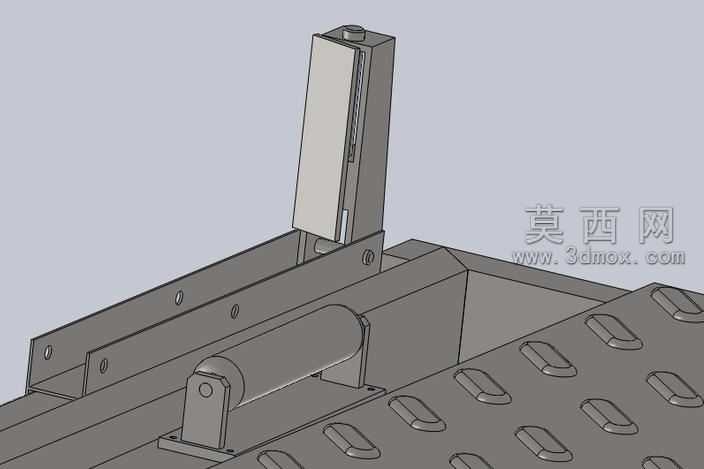

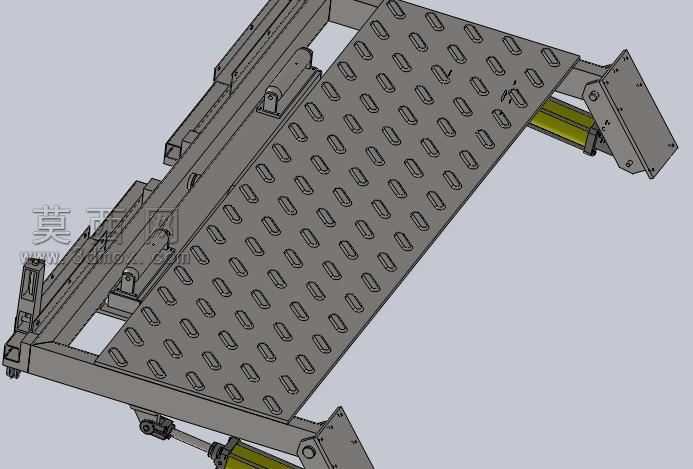

本机械装置采用SolidWorks完成全参数化三维建模，建模过程遵循自顶向下的设计逻辑，先完成整体运动行程、负载承载能力的参数定义，再拆分各功能模块逐一细化零件特征。整体结构以长条形刚性安装梁为承载基体，梁体采用一体化铣削成型的安装基准面，保证各装配部件的位置度公差符合设计要求，梁体侧面预留多组标准化安装孔位，可适配不同工况下的机架固定需求。滑移模组部分采用线性导轨配合滑动载台的结构设计，导轨与梁体之间通过定位销完成精准定位，再用内六角螺栓实现刚性锁紧，避免运行过程中出现偏移晃动；载台上方集成可调节式定位挡块与夹持工位，挡块位置可根据待输送工件的尺寸进行横向、纵向的双向调节，适配不同规格工件的输送定位需求。驱动部分采用笔型气缸作为动力输出元件，气缸缸体通过铰接支座固定在梁体末端，气缸活塞杆端部通过浮动接头与滑移载台相连，浮动接头可抵消安装过程中产生的同轴度误差，避免气缸运行过程中出现憋杆、卡滞的问题，延长驱动元件的使用寿命。装置末端设置可调式缓冲限位组件，缓冲器采用油压式结构，可根据载台运行速度调整缓冲阻尼，在载台运行至行程末端时实现平稳减速，避免刚性碰撞产生的噪音与结构损伤；侧面安装的位置传感器支架可灵活调整检测位置，适配不同行程下的位置信号采集需求，为设备的自动化运行提供位置反馈。建模过程中对所有配合面进行了公差匹配设计，导轨安装面的平面度、安装孔的位置度均按照机械加工精度要求设定参数，所有标准件均调用符合国标的标准件模型，包括内六角螺栓、定位销、浮动接头、油压缓冲器等，保证模型可直接导出工程图用于生产加工。渲染阶段采用金属哑光材质模拟钢制梁体与加工零件的表面质感，气缸部分采用铝合金阳极氧化材质与黑色密封件材质区分不同部件，导轨部分采用高抛光金属材质体现其加工精度，整体渲染效果清晰展现各部件的装配关系与结构层次，可直接用于方案汇报、结构验证与装配指导。
