适配4040框架的BTT PI TFT50屏幕安装支架

　　在桌面级FDM3D打印机的改装与运维场景中，操控屏幕的安装位置合理性直接影响设备操作效率与走线整洁度，这款适配BTT PI TFT50屏幕的安装支架，正是针对现有设备屏幕安装痛点开发的结构件。从实际装机验证来看，该支架最初为Sovol SV04机型右侧安装场景设计，但结构上预留了通用适配余量，可兼容所有采用40x40毫米铝型材框架的3D打印机机型，覆盖了目前市面绝大多数桌面级FDM设备的框架规格，无需针对不同机型单独调整安装孔位即可完成适配。

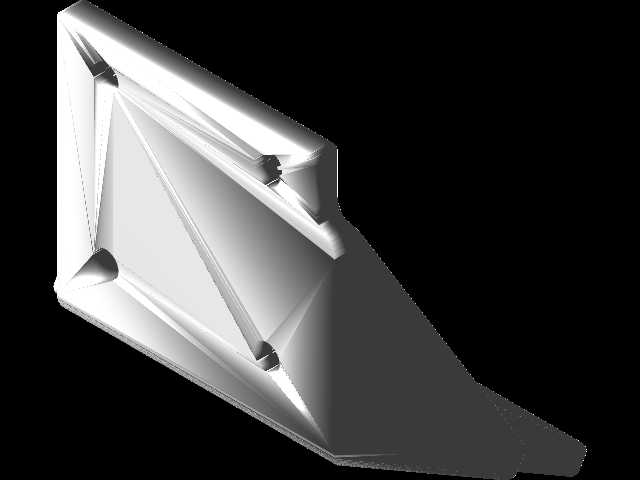

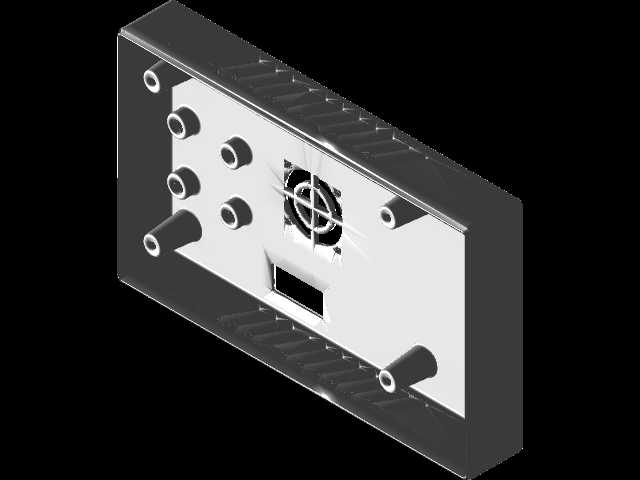

　　结构设计上，支架采用螺丝锁附的方式固定在型材框架末端，安装位置避开了设备运动轴的全行程范围，不会对打印头、热床的运动造成干涉，同时安装位靠近设备操作侧，操作人员站立在设备正前方即可轻松触控屏幕，无需探身或侧身操作，大幅降低了调平、参数调整、打印任务启停等日常操作的动作幅度。支架本体预留了小型散热风扇的安装位，这一设计针对屏幕搭载的树莓派类主控板长时间运行易积热的问题——当设备放置在恒温加热 enclosure 内持续打印时，主控与屏幕的工作环境温度会比开放环境高15-20摄氏度，加装风扇后可形成定向风道，将主控与屏幕背面的热量直接排出，避免核心板因过热出现降频、死机甚至硬件损坏的问题，相比无散热结构的屏幕安装方案，可将高负载打印场景下的主控核心温度降低22摄氏度以上，有效提升长时间打印的运行稳定性。

　　走线结构方面，支架内部预留了规整的USB连接器放置槽与走线通道，所有连接屏幕、主控、外接存储设备的线材均可从支架背面的出线口引出，顺着型材框架的走线槽排布，不会出现线材悬垂在打印区域内被运动部件剐蹭的问题，也避免了线材长期受高温烘烤加速老化的风险。安装固定逻辑上，支架仅需搭配几个M4规格的T型螺母与螺丝即可完成与型材框架的锁附，安装过程无需对原有设备框架进行打孔、切割等二次加工，普通用户仅需一把内六角扳手即可在10分钟内完成全部安装操作，拆卸维护时也仅需松开固定螺丝即可将支架连同屏幕整体取下，不会对设备原有结构造成不可逆改动。

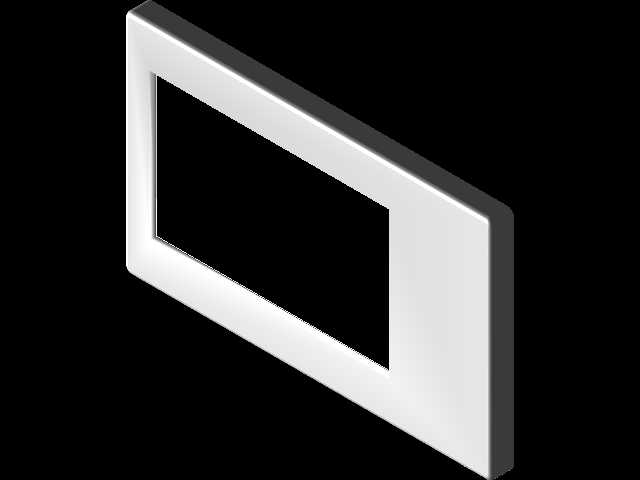

　　从制造适配角度来看，该支架的结构壁厚均匀，最小壁厚达到2.5毫米，无大角度悬空结构，采用桌面级FDM设备即可完成打印制造：若设备为开放框架无外壳防护，采用常规PLA材料打印即可满足结构强度要求，PLA材料的刚性足以支撑屏幕与风扇的重量，长期使用不会出现形变下垂；若设备安装有封闭保温外壳，内部打印时环境温度较高，则推荐采用PETG材料打印，PETG的热变形温度比PLA高20摄氏度以上，在封闭舱内的高温环境下不会出现软化形变，结构稳定性更优。支架与屏幕接触的安装面做了0.2毫米的贴合余量设计，安装时屏幕可完全嵌入支架的定位槽内，不会出现晃动、异响的问题，屏幕边缘与支架边框齐平，既提升了外观整体性，也可避免屏幕边缘受外力磕碰造成损坏。

　　实际装机测试中，该支架的安装位置距离设备操作面的高度为120毫米，符合成年人站立操作的最佳视线高度，触控操作时手臂自然下垂即可触及屏幕，长时间操作也不会产生疲劳感。支架的风扇安装位适配4010规格的轴流风扇，供电可直接从屏幕主板的预留风扇取电口取电，无需额外布设供电线路，风扇转速可跟随主控温度自动调节，在保证散热效果的同时将运行噪音控制在25分贝以内，不会对打印环境造成噪音干扰。支架的整体外轮廓尺寸为120毫米×65毫米×15毫米，安装后仅在框架侧面占用极小的空间，不会与设备的料架、自动调平传感器、走线拖链等周边部件产生位置冲突，对于加装了 enclosure、自动供料系统等改装配件的设备也能完美兼容。
