HopeX2刹车卡钳配套2mm厚垫片

　　在山地车、公路车油压碟刹系统的装配与调试环节，卡钳垫片是容易被忽略但直接影响制动精度、来令片间隙一致性的关键小尺寸零件，这款适配Hope X2系列XCR规格卡钳的垫片，正是针对碟刹安装位的公差补偿、间隙校准需求设计的薄型钣金件。从实际装车场景来看，碟刹卡钳与车架/前叉安装座之间，往往因为加工公差、转接座匹配误差、碟片偏摆等问题，出现卡钳与碟片不对中、来令片单侧蹭碟的情况，这类2mm厚度的垫片就是用来垫在卡钳安装面与安装座之间，通过增减垫片调整卡钳的横向位置，让两片来令片与碟片的间隙保持均匀，避免持续蹭碟带来的拖滞阻力、来令片异常磨损问题，不管是新车组装时的卡钳对位，还是老车维护更换来令片、碟片后的间隙校准，这类垫片都是调试过程中必不可少的辅件。

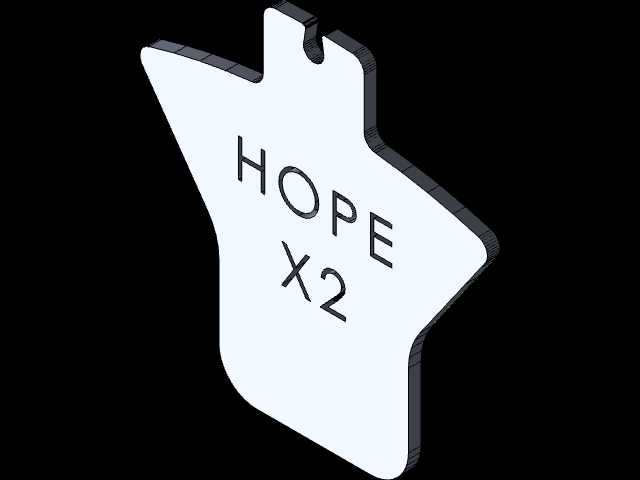

　　从产品功能特性来看，这款垫片采用2mm的统一厚度设计，厚度公差控制在钣金加工的常规精度范围内，不会因为厚度不均导致卡钳安装后出现倾斜，外形轮廓完全匹配Hope X2 XCR卡钳的安装面形状，顶部预留的缺口刚好对应卡钳安装位的定位凸台，安装时可以直接卡入定位，不需要反复调整对位角度，垫片的外轮廓边缘做了圆滑过渡处理，没有尖锐的毛刺飞边，安装时不会刮伤卡钳或车架的安装漆面，也不会割伤调试人员的手指。和市面上常见的通用型平垫片不同，这款异形垫片完全贴合卡钳的安装面轮廓，不会出现垫片突出卡钳边缘、或者遮挡安装螺丝孔的问题，安装后贴合度更高，长期使用也不会因为震动出现垫片移位的情况。

　　从设计思路上来说，这款垫片的建模完全参照Hope X2 XCR卡钳的实际安装面测绘数据完成，首先提取卡钳安装面的外轮廓曲线，再对应安装定位凸台的位置做出顶部的避让缺口，同时预留出两个安装螺丝的过孔空间，整体轮廓比卡钳安装面单边小0.2mm左右，保证安装后垫片完全隐藏在卡钳安装面内侧，不会外露影响外观。厚度选择2mm也是经过实际装车验证的，这个厚度既可以覆盖绝大多数车架、前叉安装座的加工公差范围，又不会因为垫片过厚导致卡钳安装螺丝的啮合长度不足，影响安装强度。建模过程中特意将边缘做了0.1mm的倒角处理，适配激光切割加工的工艺特性，避免激光切割后边缘产生的熔渣影响安装平整度，同时也适配钣金折弯、冲压的加工要求，如果是小批量定制加工，不管是用激光切割钢板直接加工，还是用简易冲压模具批量生产，这个模型都可以直接导入加工设备使用，不需要二次修改轮廓。

　　从外形尺寸与安装边界来看，这款垫片的整体轮廓完全跟随卡钳安装面的形状，最宽处的横向尺寸、纵向高度都和卡钳安装面保持匹配，顶部的定位缺口尺寸和卡钳的定位凸台采用小间隙配合，安装时可以快速对位，不需要反复挪动调整位置。安装时需要注意，垫片要夹在卡钳安装面与车架/前叉安装座之间，定位缺口对准卡钳的定位凸台，两个安装螺丝穿过垫片的对应空位后，先不要完全拧紧螺丝，转动车轮观察碟片与来令片的间隙，根据蹭碟的方向调整垫片的位置或者增减垫片数量，待间隙均匀、碟片转动无蹭碟异响后，再按照卡钳要求的扭矩拧紧安装螺丝即可。这类垫片除了用于卡钳安装的间隙调整，在更换不同厚度的碟片、或者更换不同规格的转接座时，也可以用来补偿尺寸差，保证卡钳的安装位置准确，对于自行车维修店、整车组装厂的调试人员来说，这类精准匹配型号的垫片可以大幅减少碟刹调试的时间，提升装配效率，避免因为使用通用垫片裁剪导致的对位不准、垫片移位等问题。
