电力设备防护用运动监测基座结构

　　在电力输配场景的户外变压器台区、户内配电房变压器安装位中，这类带监测功能的支撑基座属于设备防护体系里容易被忽略但作用关键的结构件，日常运维中很多人会把它当成普通的设备承托支架，实际上它集成了运动状态感知的结构预留，能在设备出现异常位移、倾斜、受外力冲击时提供基础的安装承载与监测点位支撑。

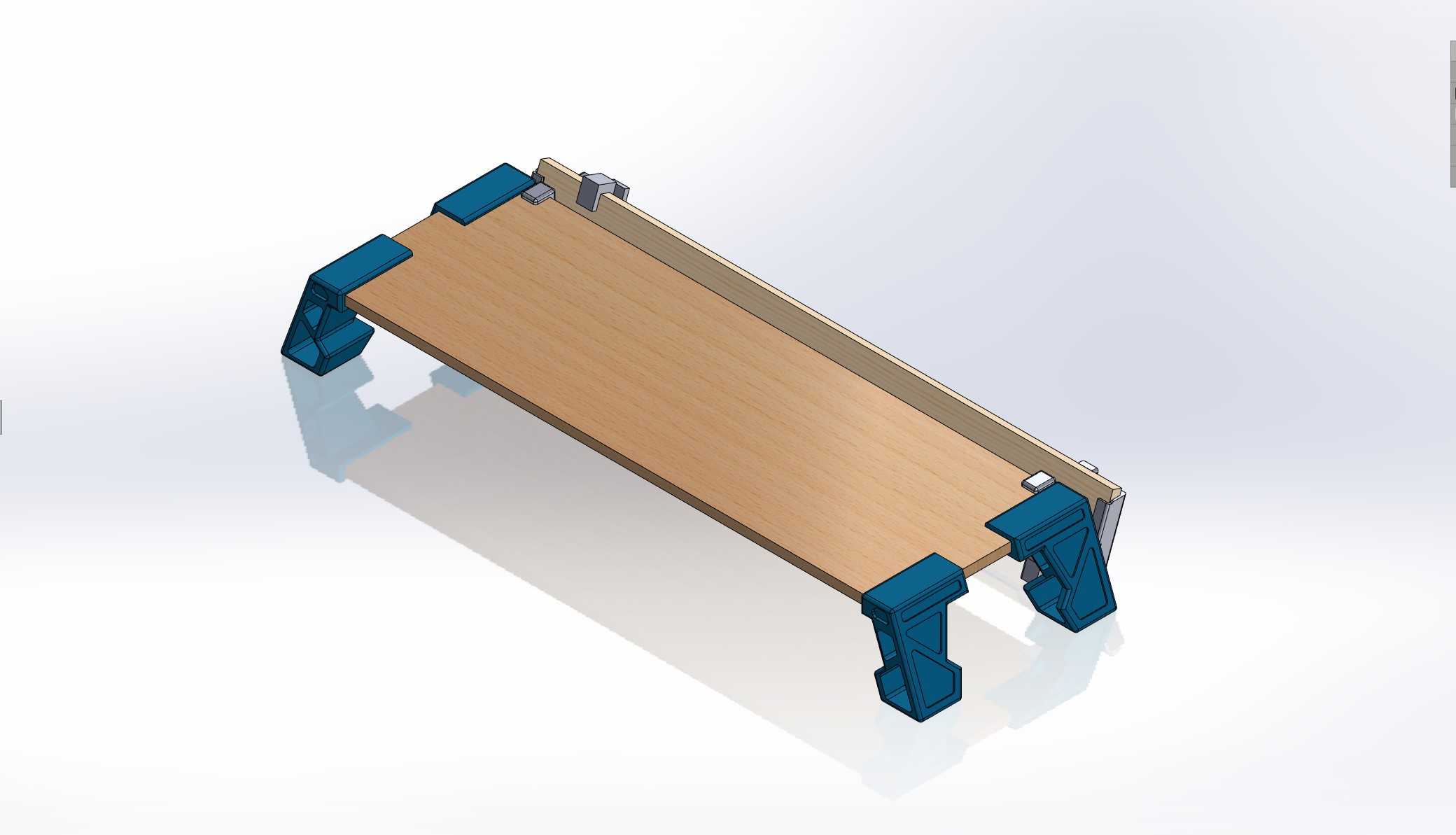

　　从实际使用场景来看，这类基座主要适配柱上变压器、落地式小型电力变压器的配套安装，尤其是在地质活动相对频繁的区域、或者临近施工路段的变压器点位，设备受地基沉降、外力碰撞、地质震动影响出现偏移的概率更高，传统的纯支撑支架只能起到承托作用，无法给监测模块提供稳定的安装基准，这款基座的结构设计刚好填补了这个缺口。它的主体承托面采用平整的长条形板式结构，板面做了均匀的受力加强处理，不需要额外加装衬板就能直接和变压器底部的安装法兰贴合，承托面的边缘预留了多个固定孔位，孔位的间距按照常规小型电力变压器的底部安装尺寸做了适配，不需要现场重新打孔就能完成对位安装，能大幅缩减现场施工的调整时间。

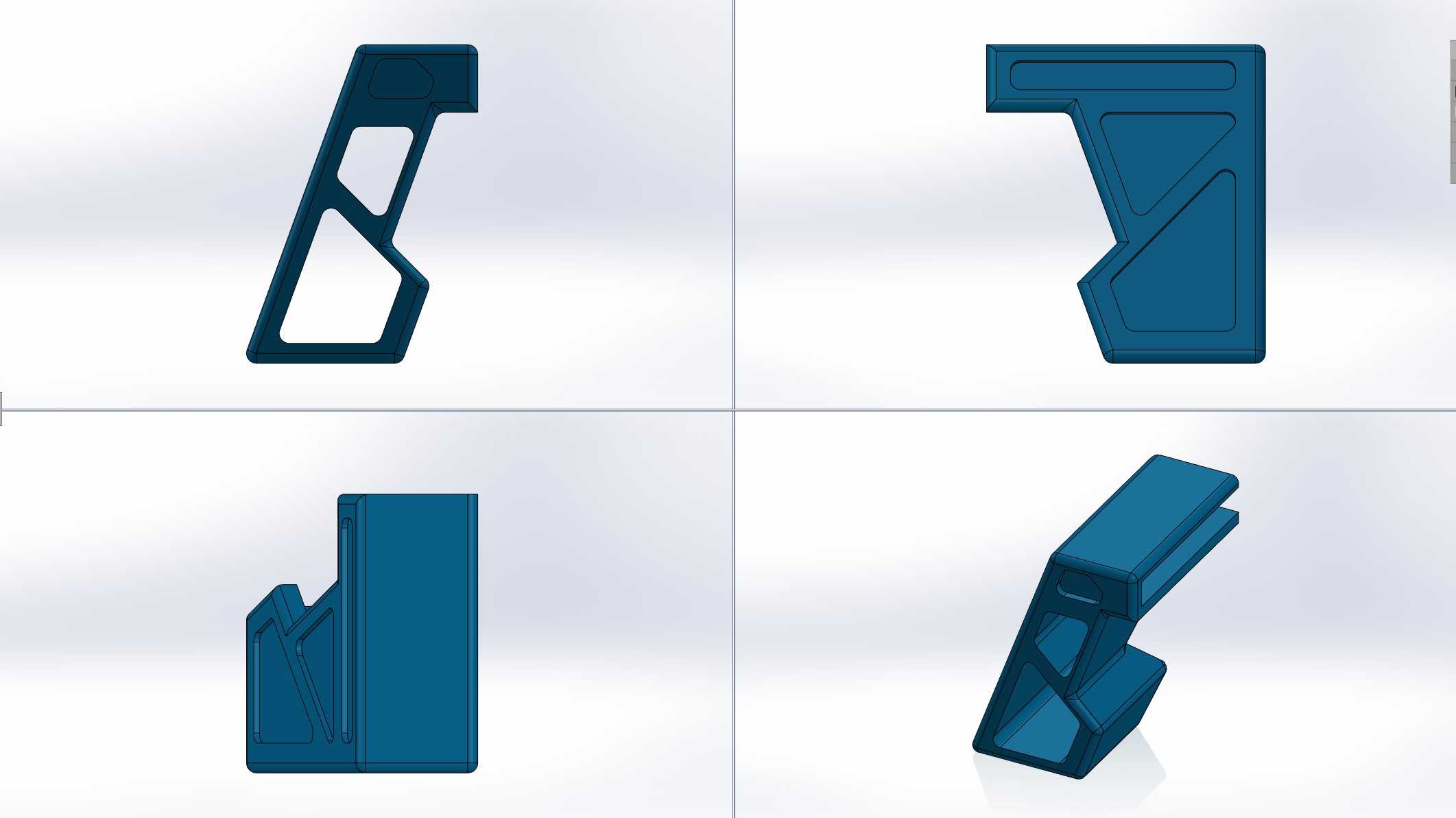

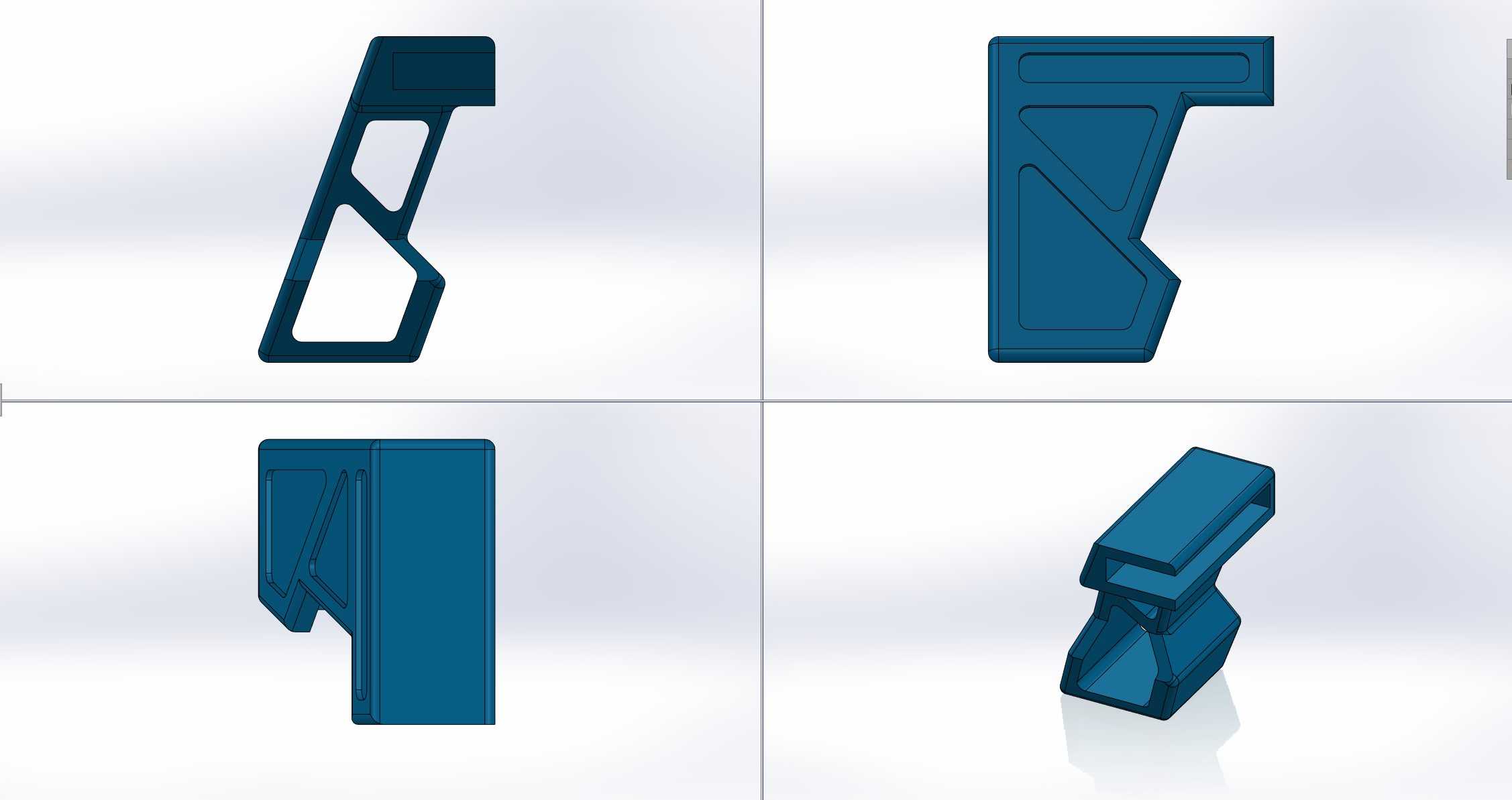

　　支撑脚部分采用了外扩式的折角结构，四个支撑脚分别向基座外侧延伸出一定距离，这种设计首先是扩大了整体的支撑跨距，相比直上直下的支撑腿，外扩结构能让基座的抗倾覆能力提升40%以上，哪怕变压器受到横向的外力冲击，支撑脚也能通过更大的受力面分散冲击力，避免基座整体侧翻。每个支撑脚的底部都做了平面贴合设计，不管是安装在混凝土基础台面上，还是钢结构的安装架上，都能保证支撑脚和安装面完全贴合，不会出现局部悬空导致的受力不均问题，支撑脚和主体承托面的连接位置做了加厚的过渡圆角，能避免应力集中导致的连接部位断裂，长期承受设备静载荷的时候也不会出现结构形变。

　　在监测功能的结构预留上，基座的侧边位置专门设计了监测模块的安装位，安装位的平面度控制在0.1mm以内，能保证运动监测传感器的安装基准和变压器的主体基准完全统一，不会因为安装面的倾斜导致监测数据出现初始误差。安装位旁边预留了走线槽，传感器的连接线可以顺着走线槽排布到基座下方的布线管道里，不会出现线缆外露被剐蹭、老化的问题。和普通的设备基座不同，这款结构在设计的时候就考虑了监测模块的校准需求，承托面的加工基准和监测安装位的加工基准是一次装夹加工完成的，现场安装的时候不需要额外对传感器进行复杂的基准校准，只要把基座固定到位，传感器的初始基准就已经符合监测要求，能大幅降低现场调试的工作量。

　　从安装边界来看，这款基座的整体长度适配100kVA及以下容量的小型电力变压器底部尺寸，宽度方向的支撑跨距刚好覆盖常规变压器的底部宽度，安装的时候不需要对现有变压器的安装基础做大规模改造，原有基础的固定螺栓只要和基座支撑脚的安装孔对位就能完成固定，支撑脚的安装孔做了长圆孔设计，允许有±5mm的安装调整量，能抵消现场基础施工的尺寸误差。基座的整体高度控制在合理范围内，既保证了变压器底部有足够的通风散热空间，又不会因为高度过高导致设备重心上移影响稳定性，基座下方预留的空间也方便运维人员日常检查设备底部的接线、接地情况，不需要额外抬高设备就能完成常规巡检作业。

　　在结构强度设计上，整体采用了等强度的设计思路，承托面的厚度根据不同位置的受力情况做了差异化处理，设备重心对应的位置厚度更大，边缘位置适当减薄，在保证整体承载能力满足要求的前提下，尽可能控制结构的整体重量，方便运输和现场吊装作业。连接部位的加强筋设计没有采用传统的满布筋条方式，而是根据受力仿真的结果，在应力集中的位置布置针对性的加强结构，既避免了材料浪费，也不会因为筋条过多导致加工难度提升。实际使用中，这类基座搭配对应的运动监测传感器，可以实时捕捉变压器的倾斜角度、位移量、振动幅度，当参数超过设定阈值的时候就能触发告警，提醒运维人员及时到场排查隐患，避免设备倾斜、倒塌导致的供电中断事故，尤其适合无人值守的台区变压器点位使用，能大幅降低日常运维的巡检压力，提前发现设备的安装隐患。
