Arduino开发板与面包板集成安装托盘

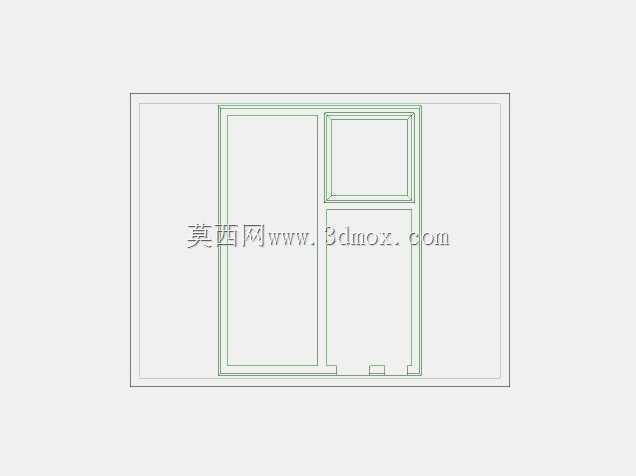

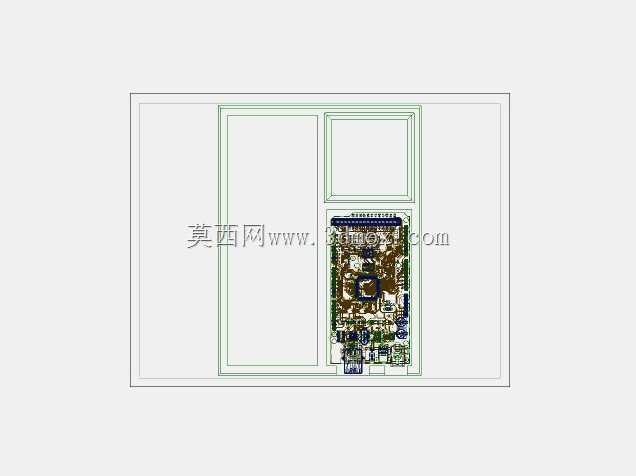

　　在电子原型开发、高校电子实训、创客项目验证的日常作业场景里，开发板与面包板的零散摆放一直是影响操作效率的常见问题：接线过程中板件移位会拉扯杜邦线导致引脚脱接，桌面杂物剐蹭容易造成元件引脚短路，多项目并行时板件混放还会出现接线混乱、元件丢失的情况，这款集成式安装托盘正是针对这类实际作业痛点设计的固定载具。从结构设计逻辑来看，托盘采用一体化分区布局，一侧设置与标准Arduino开发板外轮廓匹配的嵌入式限位槽，槽体内侧预留了USB接口、电源接口的避让缺口，不会遮挡开发板的外接端口，安装时只需将开发板平推入槽即可完成固定，无需额外螺丝锁紧，既避免了螺丝固定对PCB板边缘的磨损，也能在需要更换开发板时快速拆卸。

　　另一侧的槽位完全适配标准830孔面包板的外形尺寸，槽深刚好与面包板的底部厚度匹配，安装后面包板上表面与开发板上表面基本处于同一水平面，能大幅减少跨接杜邦线的弯折角度，降低线材长期弯折导致的铜芯断裂风险。托盘的中间区域预留了宽度合适的走线槽，开发板与面包板之间的跨接线可以顺着走线槽规整排布，不会出现线材堆叠遮挡元件标识的问题，走线槽边缘做了R1.5的圆角处理，不会刮伤杜邦线的绝缘外皮。托盘整体采用铝合金材质加工，表面做阳极氧化处理，既具备足够的结构强度，长期使用不会出现槽位变形，也能起到一定的电磁屏蔽作用，减少外界杂散信号对开发板采样电路的干扰。从安装边界尺寸来看，

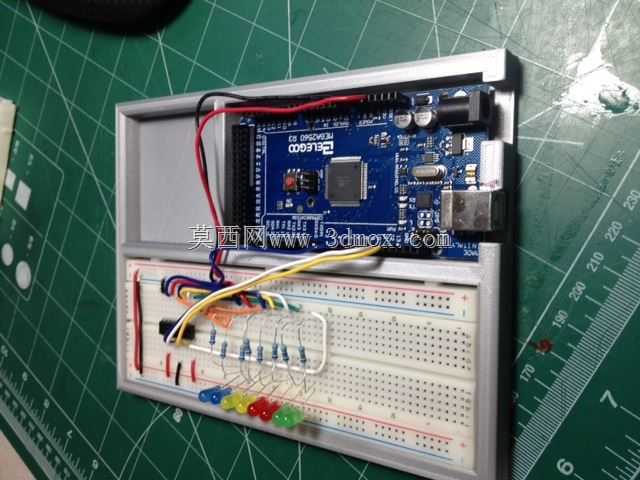

　　托盘的整体外轮廓刚好能容纳一块标准Arduino MEGA开发板与一块全尺寸面包板，四周的边框高度控制在8mm，既可以对板件起到侧向限位作用，也不会遮挡开发板上的复位按键、LED指示灯，操作者不需要抬起托盘就能完成按键操作、观察板载状态灯。托盘底部四个角设置了厚度2mm的硅胶防滑垫，放置在木质桌面、防静电工作台、切割垫表面时都不会出现滑动，即使在插接线材时施加向下的按压力，托盘也不会移位。在实际使用场景中，这款托盘既可以用于日常的电子电路原型验证，比如传感器调试、小型控制电路开发、入门级编程教学实验，也可以作为小型固定装置用于展会项目演示、学生课程设计作业展示，避免演示过程中板件移位导致的接线故障。

　　设计过程中特意规避了多余的结构凸起，托盘整体外边缘没有突出的卡扣或者安装耳，在需要携带外出时，可以直接将托盘放入常用的工具包内，不会勾挂包内的其他线材或工具。槽位的尺寸公差控制在±0.2mm，既不会因为尺寸过紧导致板件卡入后难以取出，也不会因为间隙过大导致板件在槽内晃动，对于不同批次生产的标准尺寸Arduino开发板、通用面包板都能实现适配。托盘的侧壁厚度设置为3mm，在保证整体结构刚性的前提下尽可能控制整体重量，长时间手持移动也不会有过重的负担。针对开发板的供电区域，托盘对应位置没有设置封闭结构，空气可以自由流通，不会影响开发板上电源芯片的散热，即使长时间连续运行驱动舵机、LED阵列这类负载较大的项目，也不会因为散热不畅导致芯片过热。面包板槽位的底部没有做全封闭设计，预留了均匀的透气间隙，在环境湿度较高的场景下，不会因为底部密闭出现凝露导致面包板金属接片氧化，延长面包板的使用寿命。在接线操作时，由于两块板件都被固定在同一基准平面上，杜邦线的长度可以做到精准裁剪，不会出现线材过长导致的信号干扰，也不会因为线材过短拉扯引脚导致焊盘脱落。对于需要频繁更换接线的实验场景，托盘的固定结构能让操作者单手完成插线操作，不需要另一只手扶住板件，大幅提升接线效率。
