20规格方形铝型材配套安装连接板

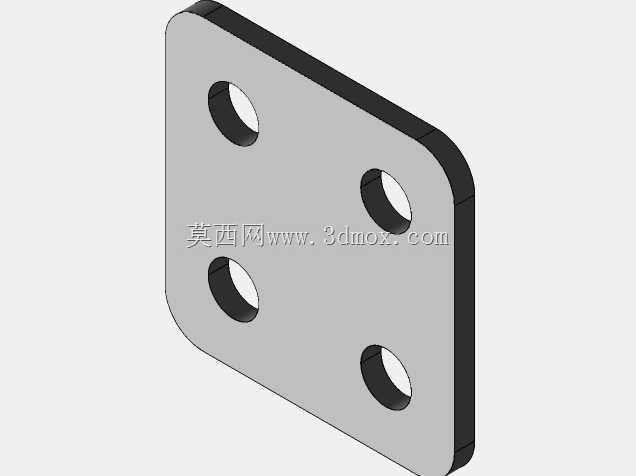

　　尤其是在多段型材拼接累计存在公差的情况下，腰型孔的余量可以吸收累计误差，避免出现孔位错位无法穿装紧固件的问题。从实际使用场景来看，这类安装板常被用在20系列铝型材搭建的小型设备机架、检测工装台架、物料周转小推车的端面连接位置，既可以作为型材端盖封堵型材的端面切口，避免型材内部积存灰尘、切削碎屑，也可以作为脚轮、支撑脚、门板合页的安装基座，通过紧固件穿过板件上的腰型孔与型材槽内的预置螺母锁紧，就能实现外接配件的可靠固定。设计这类板件的时候，首先要确认适配铝型材的端面安装孔中心距，20系列型材的安装孔中心距为20mm，因此四个腰型孔的中心需要严格对齐这个尺寸基准，腰型孔的长度方向通常沿板件的对角线方向布置？不对，在铝型材框架搭建的各类工业场景里，这类方形安装板是非常高频使用的连接配件，日常做设备机架外封板固定、型材端面封接、相邻型材垂直拼接补强的时候，经常会用到这类规格的板材件。这款适配20系列铝型材的方形安装板，整体采用圆角矩形的外形设计，四个角做了圆弧过渡处理，既避免了尖锐直角在装配过程中划伤操作人员、刮破线缆外护层的问题，也能在型材框架的外露安装位保持外观的一致性，不会出现突兀的棱角破坏机架整体的规整度。板件上开设的四个腰型安装孔，孔位完全对齐20系列铝型材的端面安装槽中心距，腰型孔的设计预留了一定的装配调整余量，现场安装时不需要完全对准绝对孔位，允许存在小范围的位置偏差，能有效降低现场装配的对位难度，

　　实际这款板件的腰型孔是沿板件长度方向？不，看实物图四个腰型孔分别布置在板件的四个角区域，孔的长轴方向与板件的边呈一定角度？不对，仔细看结构，板件整体厚度适配常规铝型材连接的受力需求，不会因为板厚过薄导致锁紧时出现板件变形，也不会因为板厚过大增加不必要的材料成本和整体重量。安装边界方面，这款方形板的外轮廓尺寸略大于20系列铝型材的端面外尺寸，安装后板件边缘会稍微超出型材端面，既可以完全覆盖型材的端面切口，也能在安装外接配件时提供更大的支撑接触面积，比如安装合页的时候，更大的接触面积可以让合页的固定更稳固，不会因为支撑面不足导致合页固定后出现晃动。在做铝型材框架的横向连接补强时，这类板件也可以作为两块平行型材之间的连接垫板，

　　通过螺栓穿过两块型材的安装槽与中间的板件锁紧，提升框架整体的抗扭刚度，避免框架在受侧向力时出现型材错位的问题。日常选型这类配件的时候，首先要确认适配的铝型材系列，不同系列的型材安装孔中心距存在差异，20系列的型材就需要对应孔距的安装板，选错孔距会直接导致无法装配；其次要确认板件的材质，常规场景下使用铝合金材质的板件即可，重量轻且防锈性能好，在有耐腐蚀需求的场景下也可以选用不锈钢材质，但成本会相应提升；另外腰型孔的宽度要匹配常用的连接螺栓规格，常规M4、M5的螺栓都可以顺利穿过，不需要额外扩孔。很多新手在做铝型材框架设计的时候，容易忽略这类安装板的细节设计，比如直接开圆孔没有预留调整余量，导致现场装配时因为型材切割的公差、

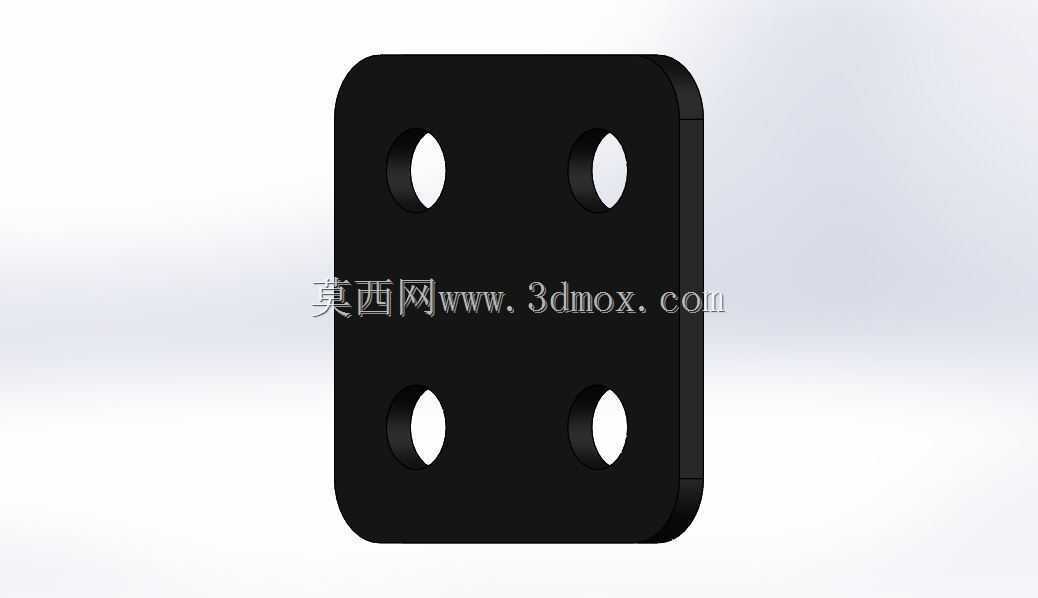

　　框架拼接的累计误差出现孔位对不上的问题，不得不现场重新打孔，既影响装配效率也破坏了板件的防腐层；还有的设计把板件的角做成直角，安装在人员经常走动的位置时很容易刮伤工作服甚至磕伤人员，存在安全隐患。这款安装板的圆角设计和腰型孔设计，刚好规避了这些常见的设计问题，在实际项目中使用时，能大幅降低现场装配的调整工作量，也能提升框架整体的安全性和外观规整度。另外板件的表面做了黑色氧化处理，既提升了板件的耐磨和防锈能力，也和工业场景中常用的黑色铝型材外观保持一致，安装后不会出现明显的色差，适合用在对外观有一定要求的设备外框架上。在做小型自动化设备的机架设计时，这类安装板还可以作为传感器、小型气动元件的安装基板，直接固定在型材的指定位置，不需要额外设计定制的安装支架，能减少设计工作量，缩短设备的整体交付周期。
