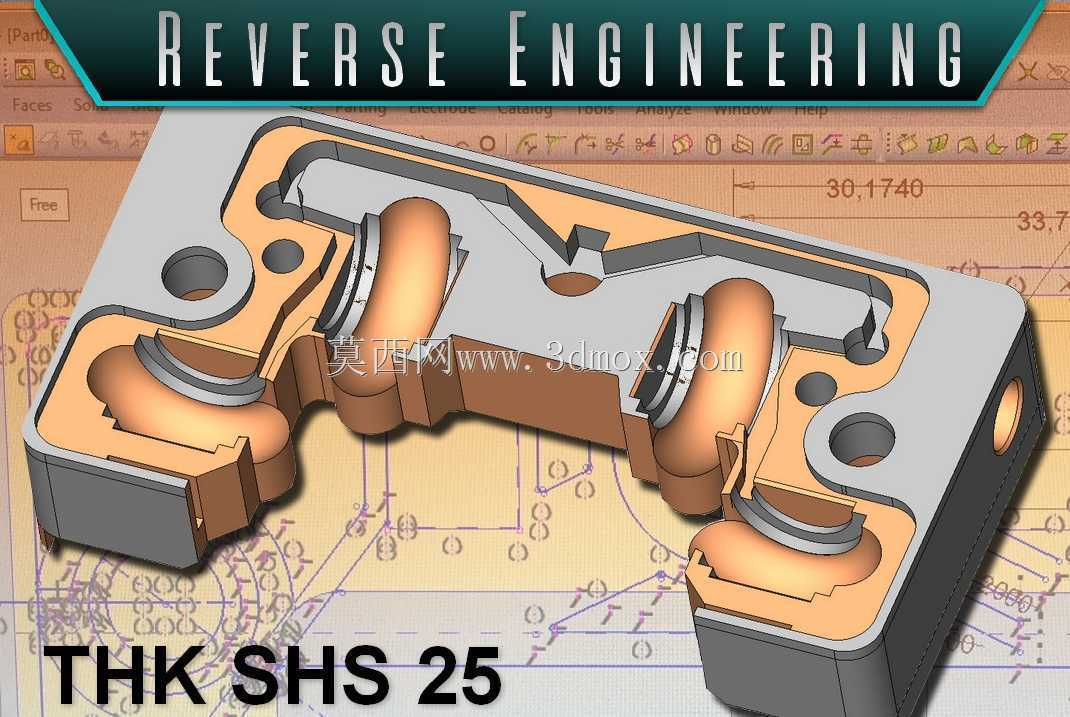

THK SHS25直线导轨滑块逆向结构还原

　　在自动化生产线、数控机床、精密检测设备等需要高精度直线往复运动的场景中，直线导轨副是核心的传动导向部件，直接决定设备的运动精度、负载能力与运行寿命。本次还原的THK SHS25系列滑块，属于中等负载规格的直线导轨配套部件，广泛应用于中小型加工中心的进给轴、自动化装配线的移栽模组、工业机械手的行走轴等场景，能够同时承受径向、反径向与横向载荷，在预紧状态下可大幅提升运动刚性，消除反向间隙，满足精密加工与定位的需求。

　　从实际使用场景来看，这类25规格的导轨滑块常搭配同型号的直线导轨使用，单根导轨可根据行程需求拼接多段，滑块数量则根据负载大小与动静态受力情况配置，常见的单轴配置为2-4个滑块，通过螺栓与运动工作台连接，配合滚珠丝杠或直线电机实现精准的直线位移。在设备维护场景中，这类进口导轨滑块一旦出现滚道磨损、滚珠碎裂、保持架损坏等故障，往往面临采购周期长、替换成本高的问题，逆向还原的结构模型能够为备件国产化替换、故障件修复提供精准的尺寸参考，也能帮助设备运维人员快速理解滑块内部的滚珠循环路径、密封结构与润滑通道设计。

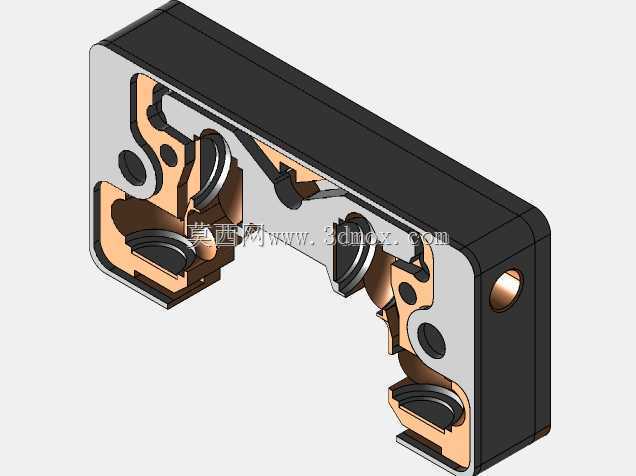

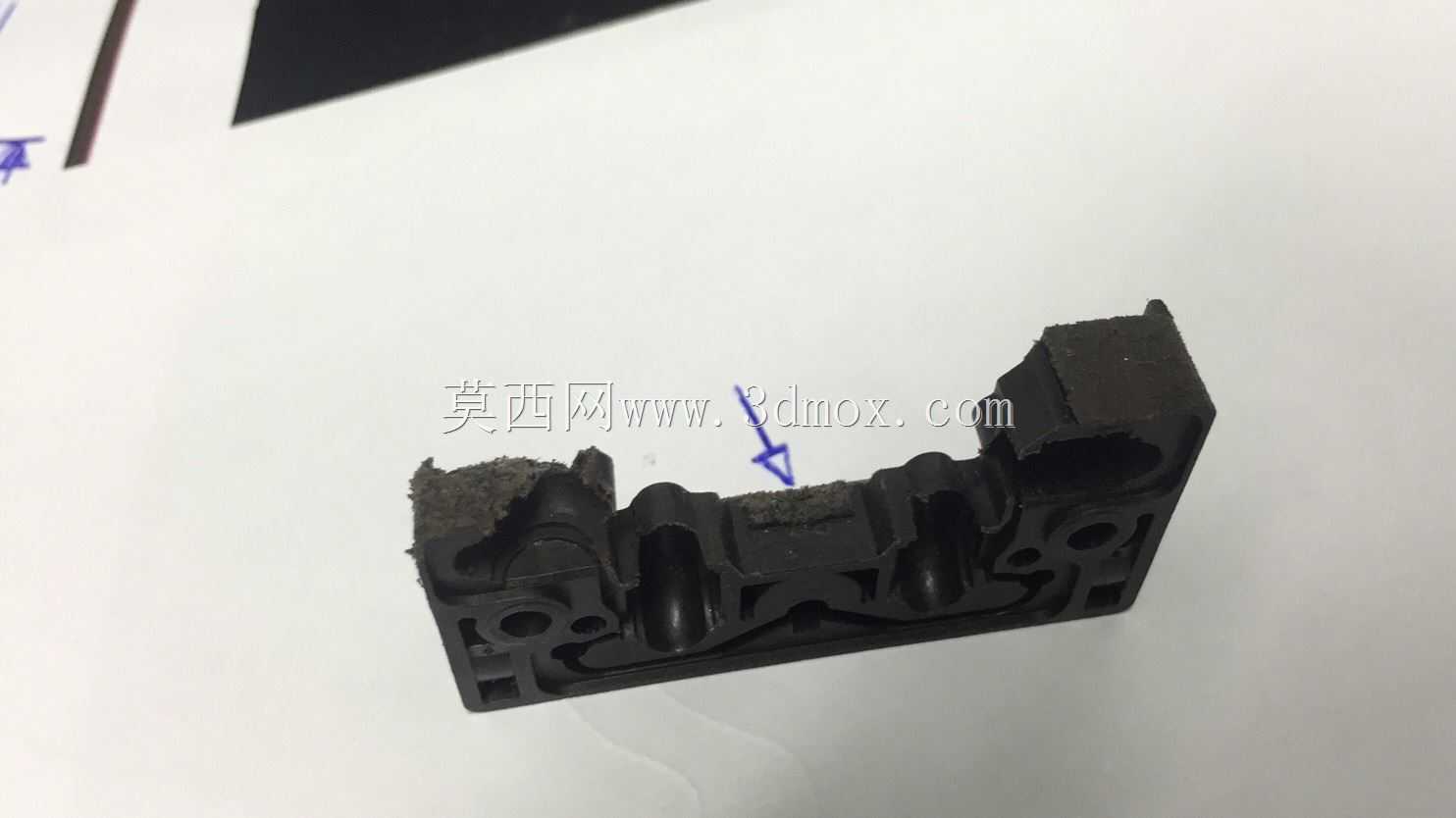

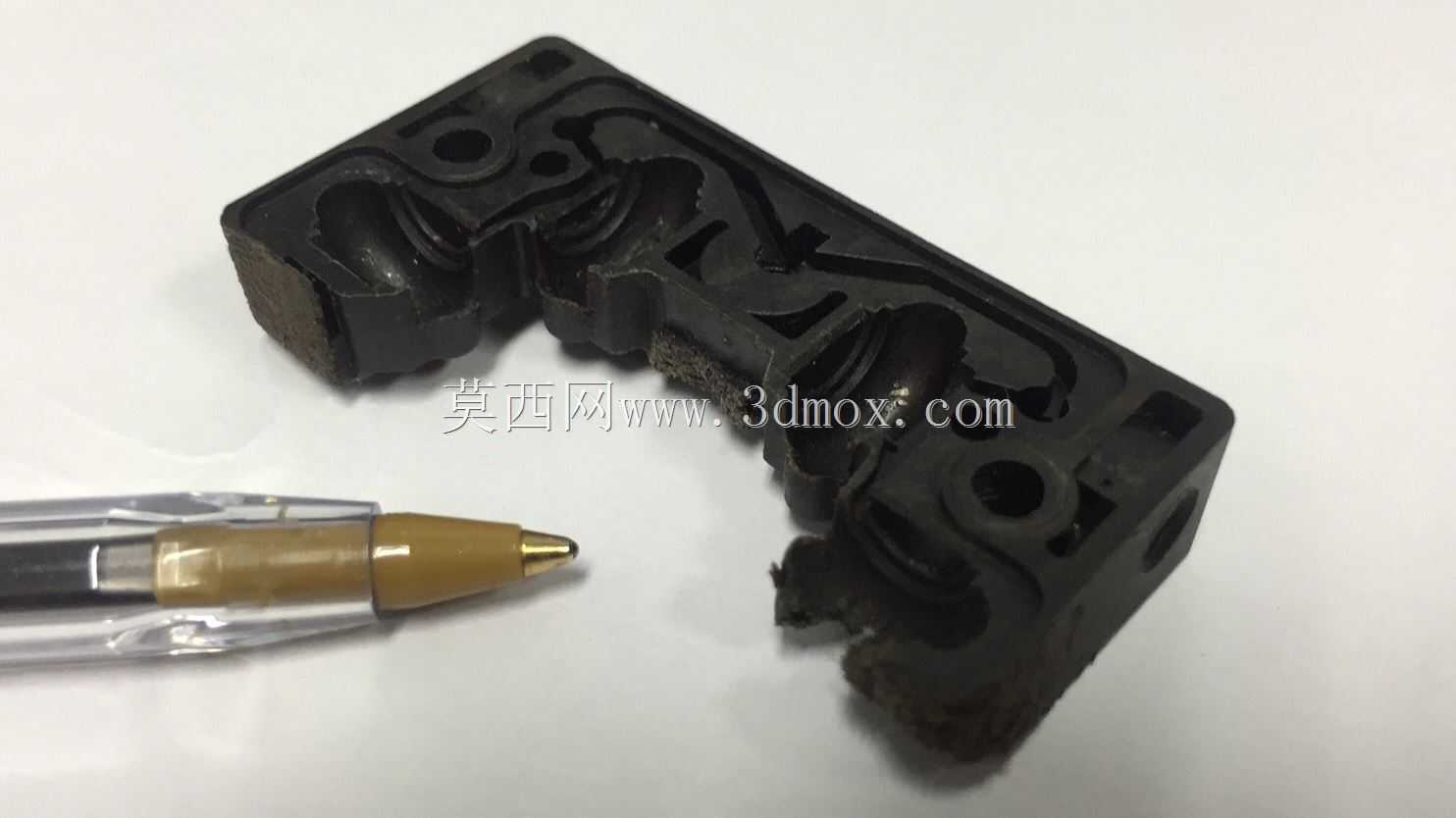

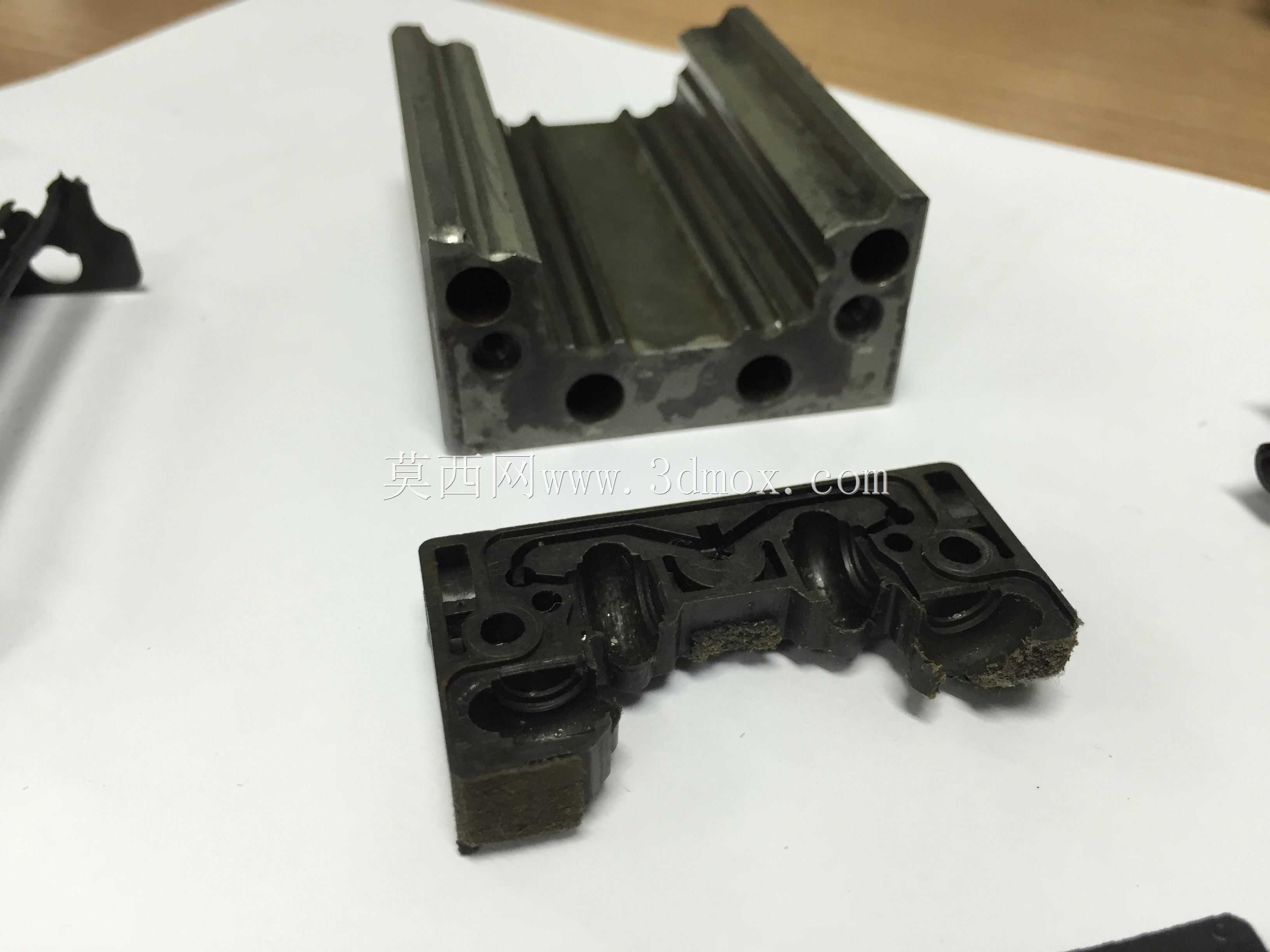

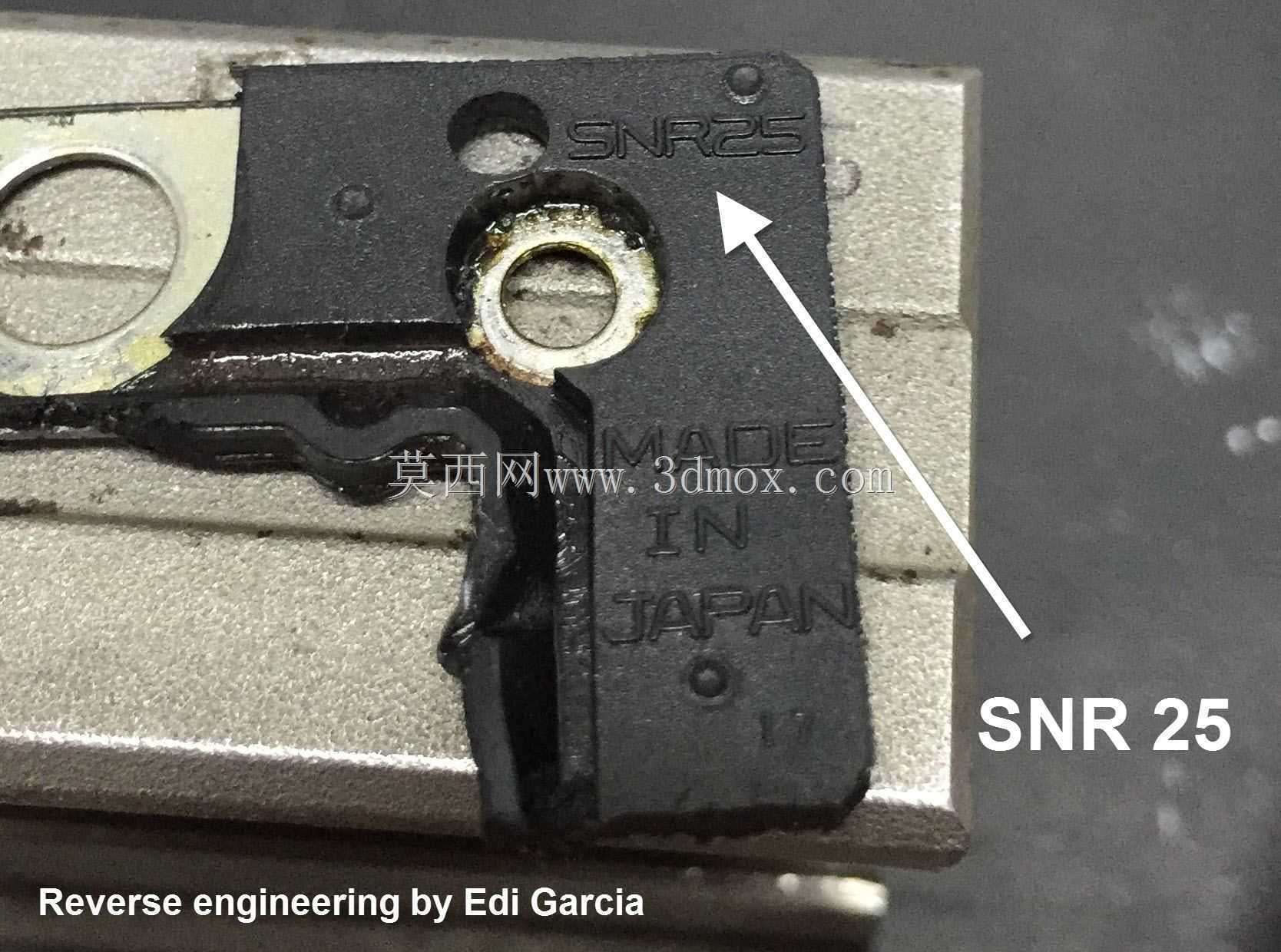

　　从功能特性来看，该滑块采用四列圆弧接触滚道设计，滚珠在滑块与导轨的滚道之间形成滚动摩擦，相比传统的滑动导轨摩擦阻力降低90%以上，低速运行时无爬行现象，能够实现微米级的进给精度。滑块两端设计有端盖与回流器，构成滚珠的闭合循环回路，当滑块沿导轨运动时，滚珠在滚道内承受载荷后，通过端盖内的回流通道回到承载区，实现持续的滚动传动。滑块侧面与端面设计有密封刮片，能够阻挡加工过程中产生的切屑、冷却液、粉尘进入滑块内部，避免滚道与滚珠出现磨粒磨损，同时端盖上预留有润滑注油口，可定期加注润滑脂，在滚道表面形成油膜，降低接触疲劳磨损，延长部件使用寿命。

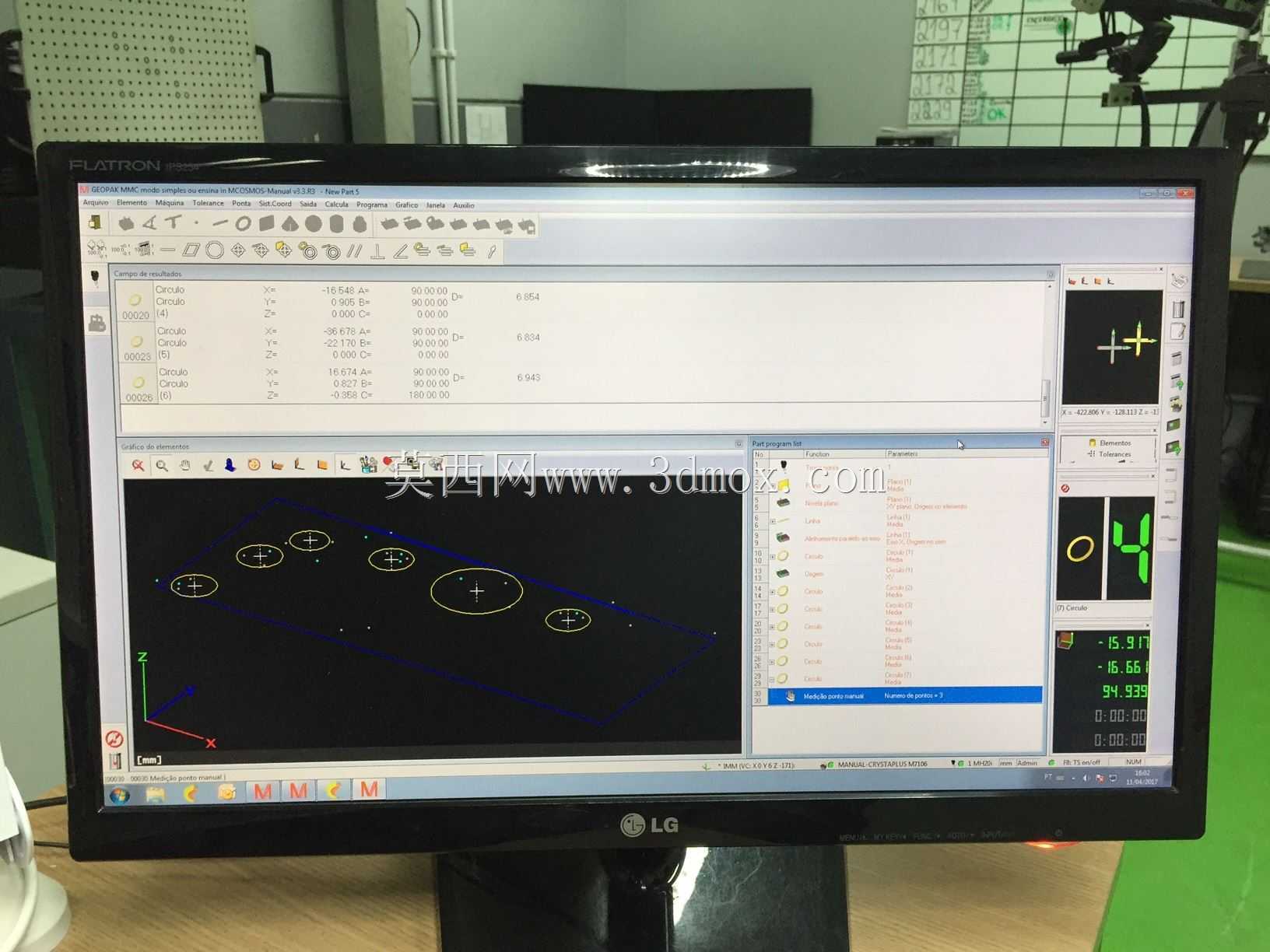

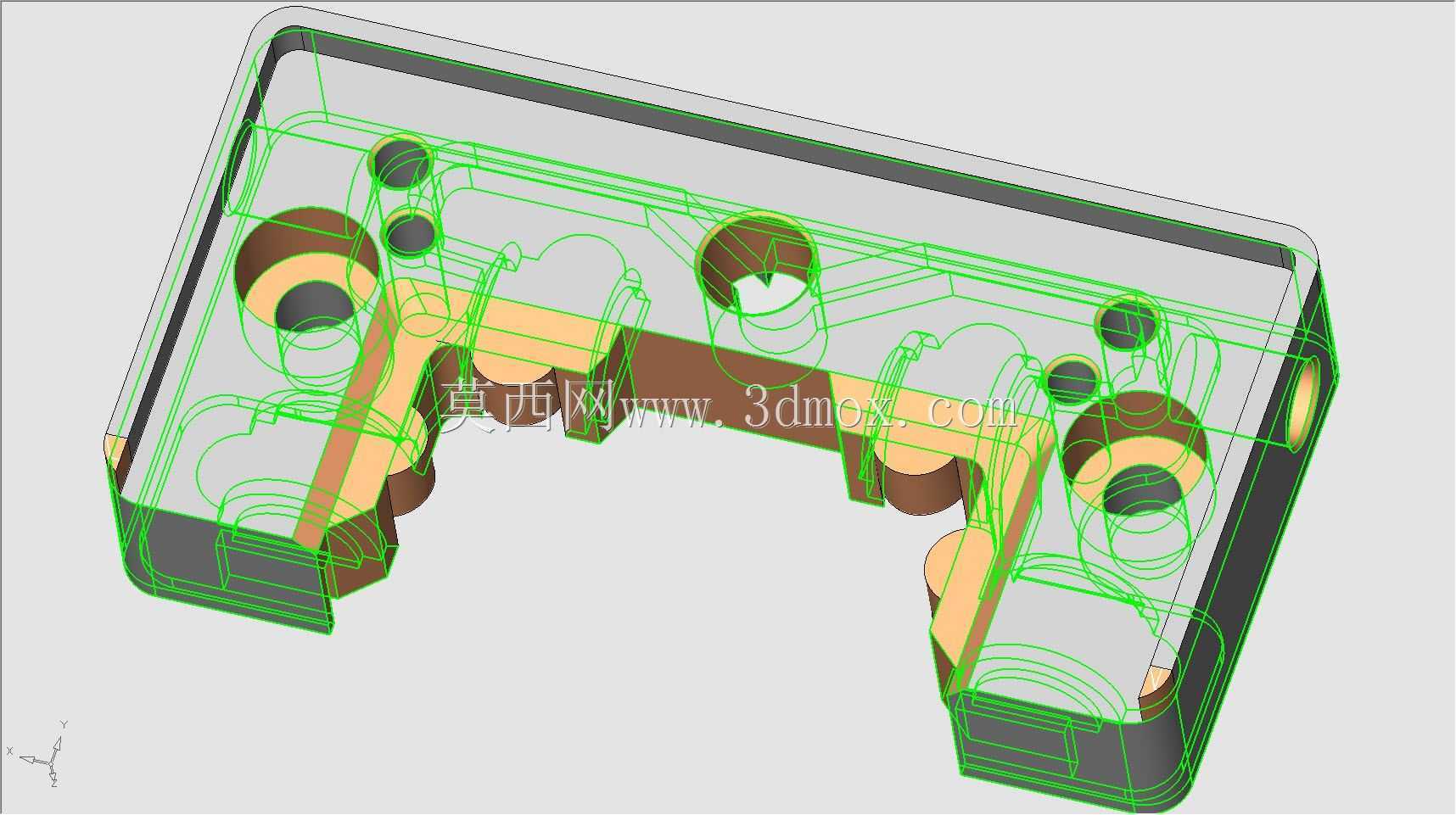

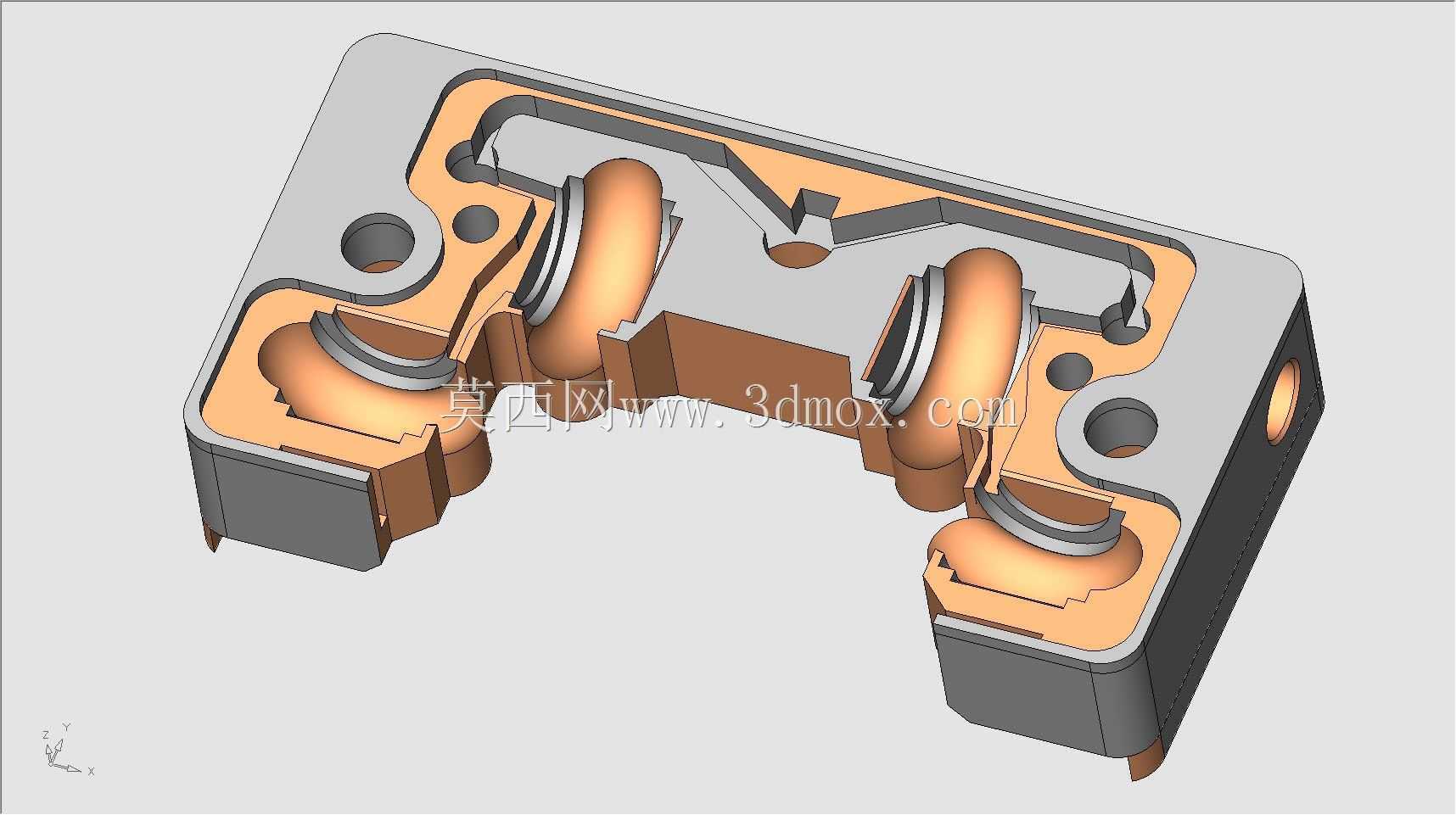

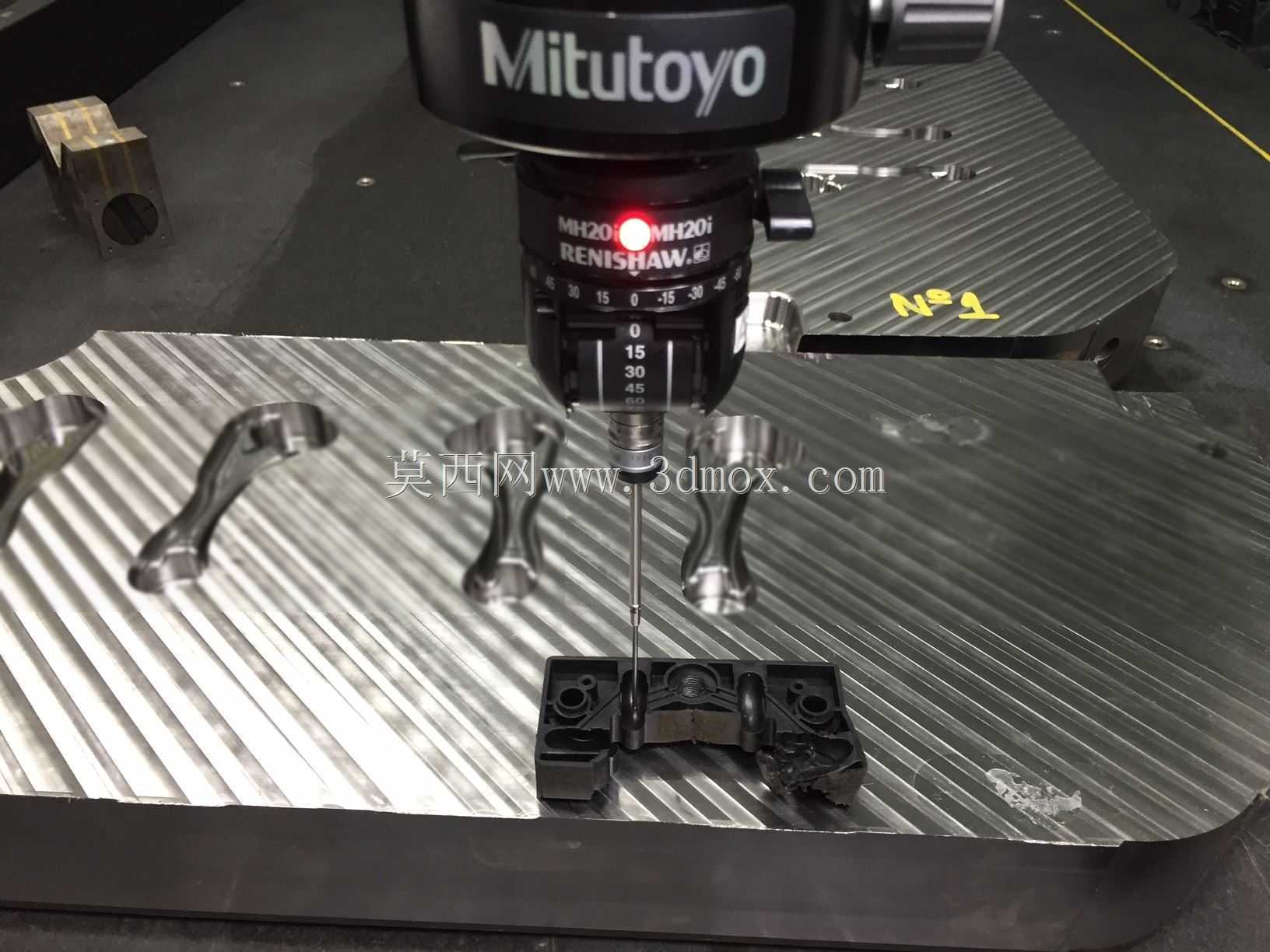

　　在逆向设计的思路上，首先通过对实物滑块的外形扫描、关键尺寸测绘，确定滑块的整体安装边界：滑块总长度、总宽度、总高度符合25规格导轨的通用安装尺寸，安装孔的孔距、孔径、沉头深度完全匹配标准安装接口，能够直接替换同型号的原厂滑块，无需对现有设备的安装台面进行二次加工。内部结构还原时，重点匹配滚道的曲率半径、接触角、滚珠直径与数量，确保接触应力分布与原厂设计一致，避免因滚道参数偏差导致负载能力下降、运行卡顿等问题；回流器的流道曲线经过反复拟合，保证滚珠在循环过程中无卡滞、无冲击，运行时的噪音与振动控制在合理范围内。

　　从安装边界来看，该滑块的安装基面需要满足一定的平面度要求，通常安装台面的平面度公差需控制在0.02mm/1000mm以内，导轨安装侧的定位肩高度与倒角尺寸需匹配滑块的避让槽尺寸，避免安装时出现干涉。滑块与工作台连接时，螺栓的锁紧扭矩需符合对应规格螺栓的扭矩要求，过大会导致滑块本体变形，滚道精度丧失，过小则会在运行过程中出现松动，影响定位精度。在多滑块并联使用的场景中，需要调整各滑块的安装平行度，保证导轨与滑块的滚道均匀受力，避免偏载导致局部应力集中，缩短部件使用寿命。

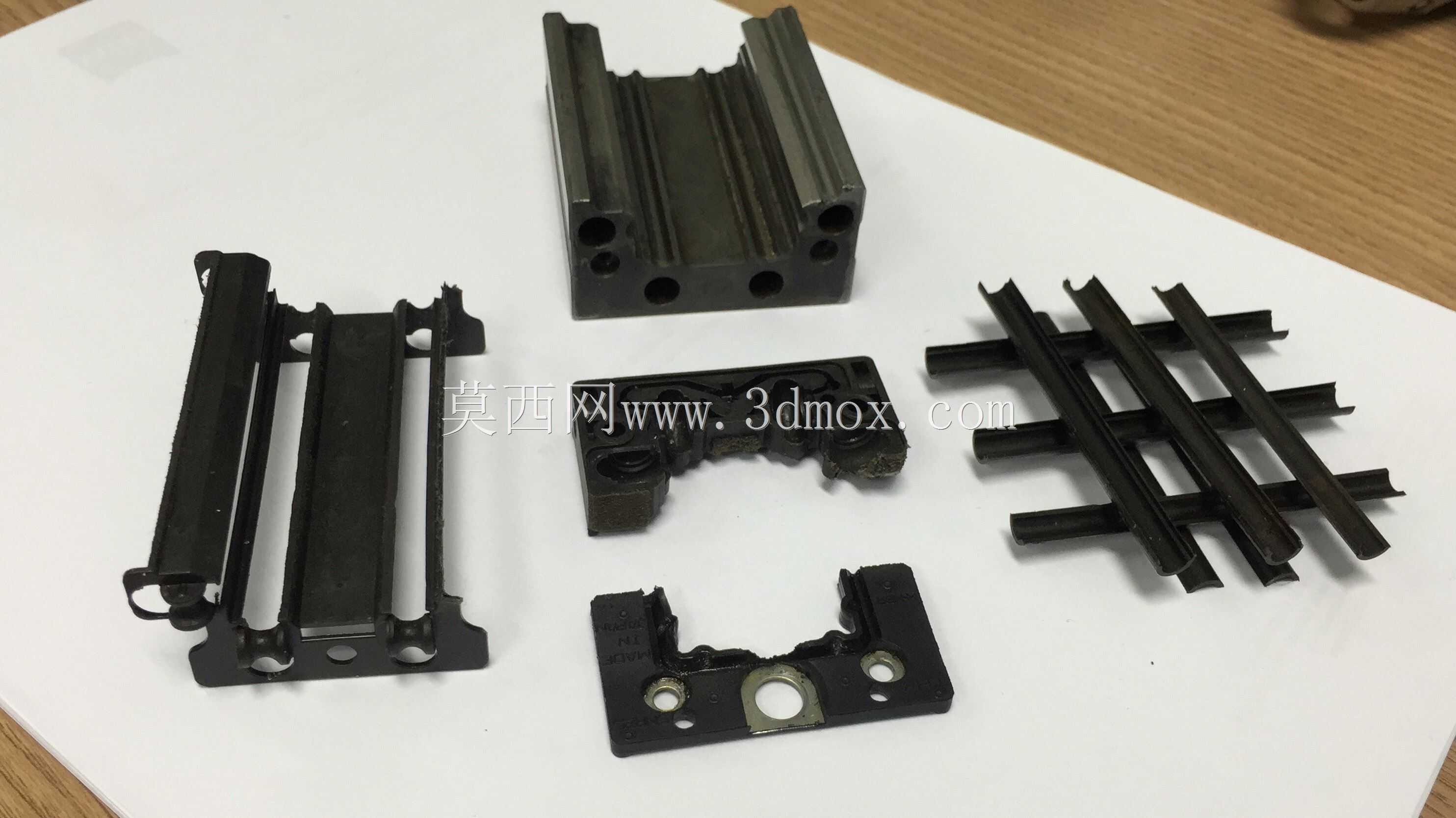

　　在实际建模过程中，需要重点关注几个容易被忽略的细节：一是滑块内部的保持架结构，其作用是分隔相邻滚珠，避免滚珠之间直接接触产生摩擦与碰撞，保持架的兜孔间隙需要控制在合理范围，间隙过大会导致滚珠运行时出现窜动，间隙过小则会增加运行阻力；二是密封刮片的唇部结构，唇部与导轨表面的过盈量需要适中，过盈量大会增加摩擦阻力，加快刮片磨损，过盈量小则无法有效阻挡杂质进入；三是滑块底部的防尘底片，需要完全覆盖滑块与导轨之间的间隙，防止下方的切屑、粉尘进入滑块内部。

　　对于结构设计从业者来说，这类逆向建模的核心不是简单的外形复刻，而是通过对成熟产品的结构拆解，理解线性传动部件的设计逻辑，比如滚道接触角的选择如何影响不同方向的负载能力，回流曲线的设计如何降低滚珠循环时的冲击，密封结构的形式如何适配不同的使用工况。在进行非标自动化设备设计时，这类标准传动部件的模型能够直接导入装配体中，快速完成传动机构的布局，提前检查安装干涉、行程范围等问题，减少设计阶段的错误，缩短设备开发周期。对于设备运维与备件开发人员来说，精准的三维模型能够帮助测绘损坏的部件，快速加工替换件，减少设备停机时间，降低运维成本。
