集成式牙膏通道便携一体化牙刷结构

　　做日用消费品类结构设计快十年，经手的个护小器具三维建模项目不下百个，第一次看到这个牙刷结构的时候，第一反应是终于有人把用户吐槽了十几年的牙膏挤取、牙刷收纳、刷头卫生这几个核心痛点，用最简化的注塑结构逻辑给串起来了。先从实际应用场景说，日常居家场景里，很多人挤牙膏要么控制不好量挤多了掉洗手台，要么挤少了清洁力不够，出差住酒店的时候，还要单独带牙膏、牙刷，拆封的一次性牙刷刷毛硬还容易掉毛，自己带的牙刷放洗漱包里，刷头没盖的话蹭到包内其他物品很不卫生，带盖的话盖子容易丢，时间长了盖内积水还容易滋生霉菌，这个结构刚好把这些场景里的问题一次性覆盖了。

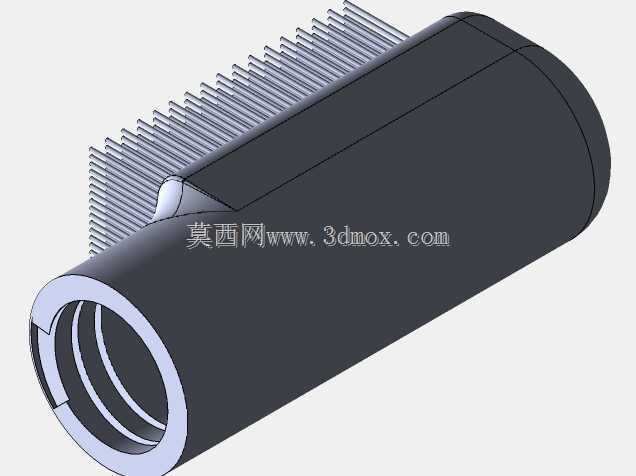

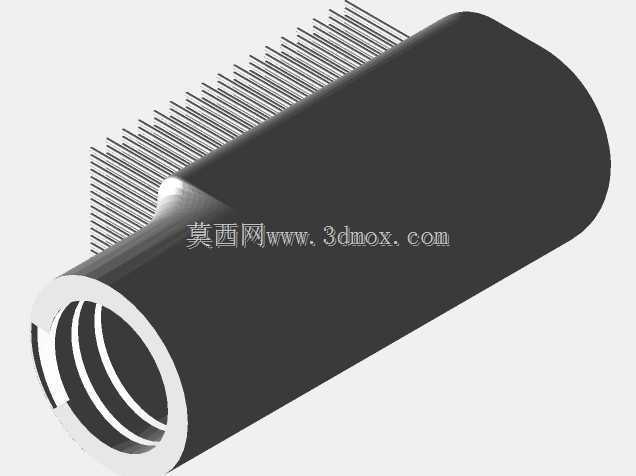

　　从结构功能特性上拆解，这个牙刷的刷柄是中空通腔设计，尾端做了内螺纹接口，这个接口的尺寸边界是按照市面上主流规格的牙膏管出口尺寸做的适配，不用额外做转接件，日常用的常规牙膏拧掉盖子之后，直接可以旋接在刷柄尾端，接口处做了两道环形密封筋，旋紧之后不会出现牙膏渗漏的情况，哪怕是装在洗漱包里晃荡，也不会漏出膏体弄脏其他物品。刷柄靠近刷头的位置做了渐变收窄的流道，流道的出口直接排布在刷毛簇的间隙位置，每簇刷毛的根部都预留了微小的出膏孔，孔的直径控制在0.8mm，这个尺寸是经过反复校核的，既不会因为孔太大导致牙膏不受控往外溢，也不会因为孔太小，挤牙膏的时候阻力太大需要用很大力气。刷毛是直接植在刷柄前端的植毛面上，没有额外的刷头拼接结构，整个刷体除了和牙膏管连接的位置，没有其他多余的装配件，整体是一体化注胶成型的结构，生产的时候只需要一套注塑模具就能完成主体生产，后续只需要完成植毛工序，不需要额外的组装环节，生产良率和装配效率比传统分体式牙刷高很多。

　　说下设计思路的巧思，很多人之前也做过带牙膏存储功能的牙刷，大多是在刷柄内部做单独的储膏腔，要么需要额外的活塞推挤结构，零件多结构复杂，用久了活塞密封失效就会漏膏，要么储膏腔清洗困难，残留的牙膏干了之后会堵塞通道，这个结构完全避开了这些问题，它本身不带储膏功能，只是做了一个膏体导流的通道，直接复用用户日常使用的成品牙膏管作为储膏容器，用完一管牙膏直接拧下来换下一管就行，刷体本身的流道是直通孔结构，每次用完之后打开水龙头冲几秒就能把残留的膏体冲干净，不存在清洁死角。刷柄的外形做了圆弧过渡的握持面，直径控制在28mm，和成年人手掌握持的贴合度很好，不会因为内部是中空结构就出现握持发软的情况，壁厚做了2.5mm，用常规的PP或者TPE复合材质注塑就能达到足够的结构强度，正常握持刷牙的力度下不会出现形变。安装边界这块，因为是直接适配市售标准牙膏管，尾端螺纹的螺距、牙深都和常规牙膏管口的螺纹做了匹配，不需要用户做任何改装，拿到手拧上自己平时用的牙膏就能直接用，适配成本为零。针对不同使用人群，这个结构只需要调整前端刷头的大小和刷毛的软硬度，就能衍生出成人款、儿童款的不同型号，儿童款的刷头长度控制在2cm以内，刷毛做磨尖软毛，流道孔径缩小到0.6mm，避免小朋友挤牙膏的时候一次性挤出太多，成人款的刷头长度做到2.5cm，刷毛用中软毛的磨圆丝，适配日常清洁的需求。另外这个结构因为没有多余的零散零件，整体重量比传统带收纳盖的旅行牙刷轻三分之一左右，出差携带的时候不需要额外带牙膏，一支就能满足出行的口腔清洁需求，也不会出现丢盖子、漏牙膏的问题。从建模的角度说，这个结构的曲面过渡很顺滑，没有尖锐的棱角，拔模角度统一做了1.5度，注塑生产的时候不会出现粘模的问题，流道的内壁做了镜面抛光处理，膏体流过的时候阻力很小，不会出现膏体残留挂壁的情况，出膏孔的位置和刷毛簇的排布做了错位优化，挤牙膏的时候膏体可以均匀分布在刷毛中间，不会直接掉落到洗手台上，每次挤出来的膏体量刚好覆盖整个刷头的刷毛区域，不会造成牙膏的浪费。
