集成Arduino控制的趣味互动无功能盒体结构

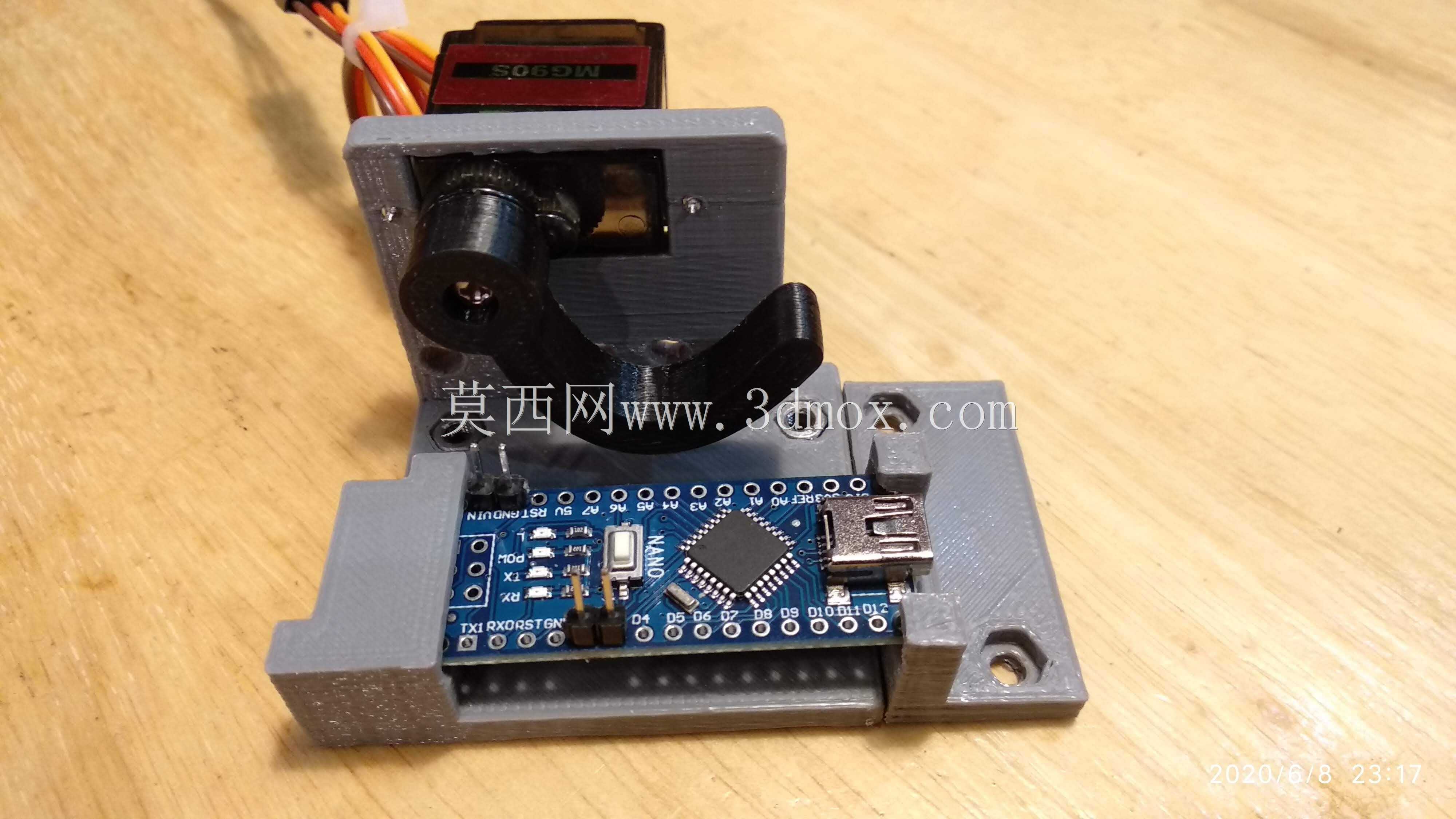

　　这款盒体结构最初的设计定位是面向创客DIY场景的趣味互动装置载体，核心是通过极简的结构设计实现无实际实用功能的趣味交互效果，可作为桌面创意摆件、电子制作入门教学实训载体使用，也能为小型嵌入式控制项目提供现成的外壳封装参考，适配个人创客空间、中小学科创教学、桌面潮玩摆件等多个场景的使用需求。从功能实现逻辑来看，盒体内部预留了完整的Arduino nano控制板安装位，同时匹配MG90S微型伺服的安装空间，配套设计了可切换的拨动开关安装位，支持两种不同标识的门盖状态切换，使用者可通过外部拨杆触发伺服动作，实现盒体正面橙色标识区域的互动反馈，整个交互逻辑不需要复杂的接线调试，伺服电源可直接接入控制板Vin引脚，

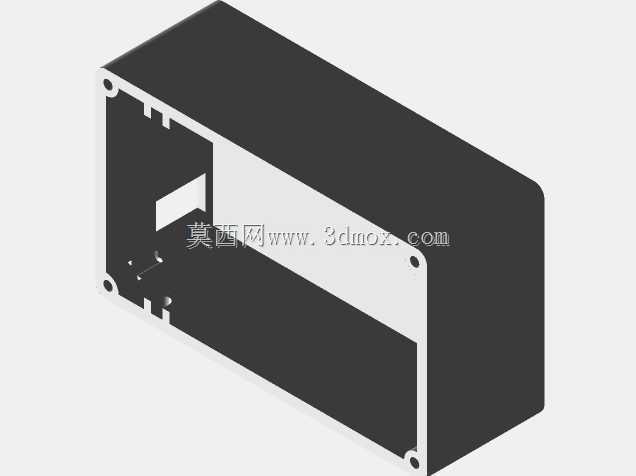

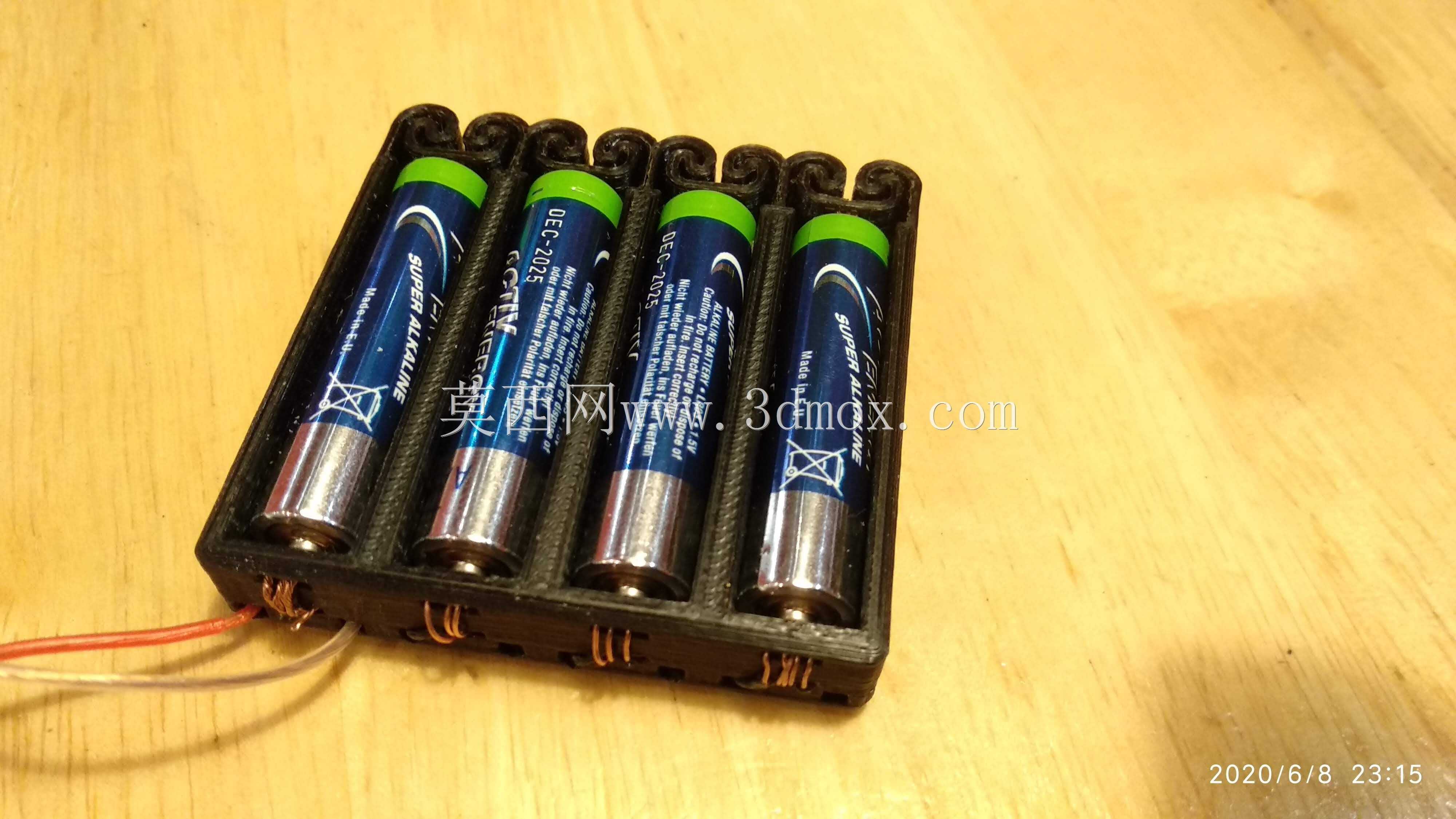

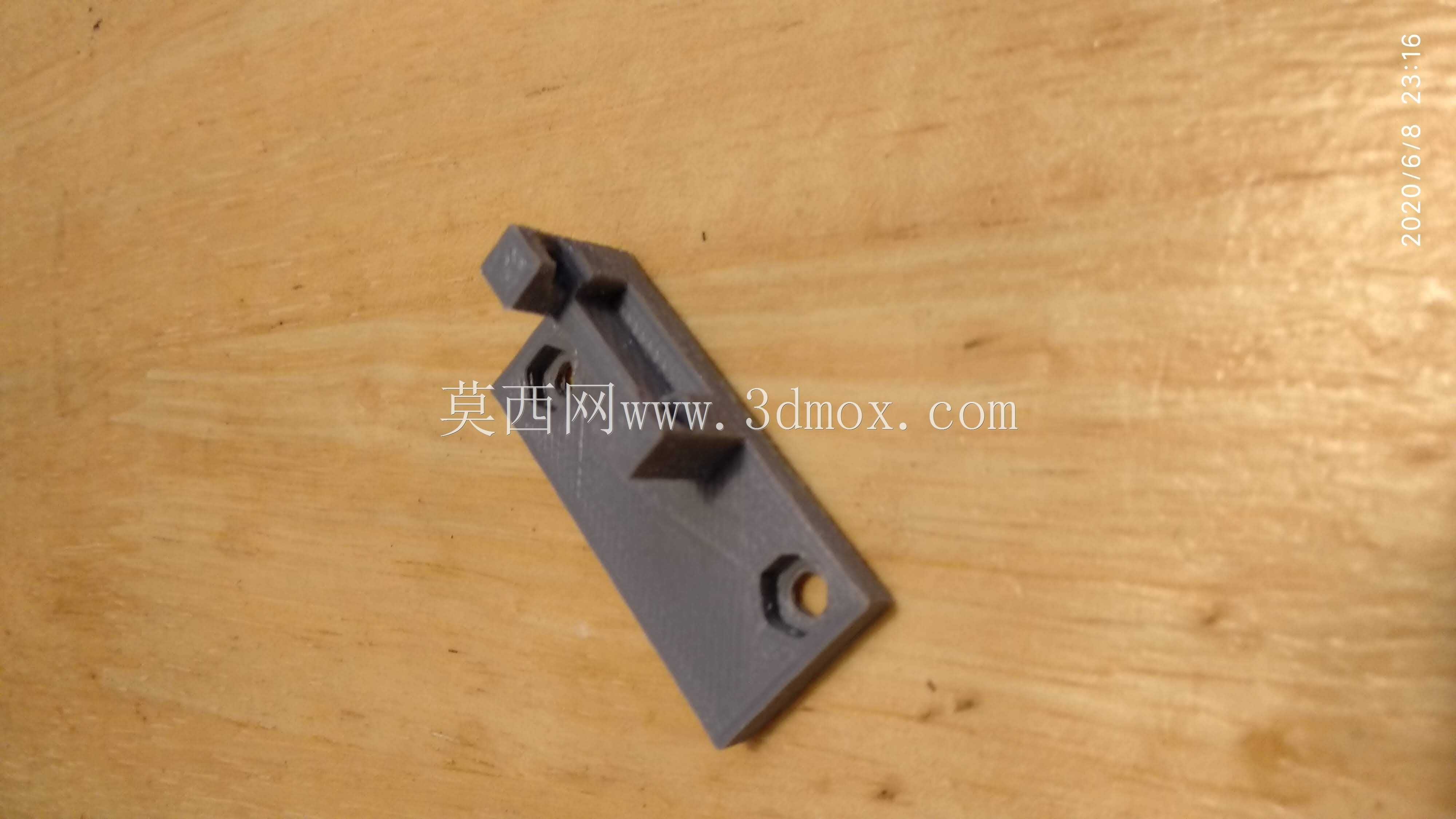

　　控制信号引脚对应接入D2引脚即可实现基础动作，电源切换回路可通过D3引脚与地面的接线实现通断控制，内置的电池仓可直接容纳常规小型供电电池，不需要额外外接电源即可独立运行。设计过程中优先考虑了3D打印加工的工艺适配性，整个盒体采用分体式拼接结构，分为下盒主体、上盖面板、橙色装饰标识块、拨杆安装座几个独立部件，所有部件的壁厚均设置为1.5mm-2mm区间，既保证打印过程中不会出现翘边变形，也能满足日常手持把玩的结构强度需求，边角位置全部做了R2-R3的圆角过渡，避免打印过程中出现应力集中导致的层间开裂，也能提升手持接触的触感。安装结构设计上，盒体四个角落预留了M3铜螺母的嵌装位，组装时可先将铜螺母通过热熔方式嵌入打印件的预留孔位，

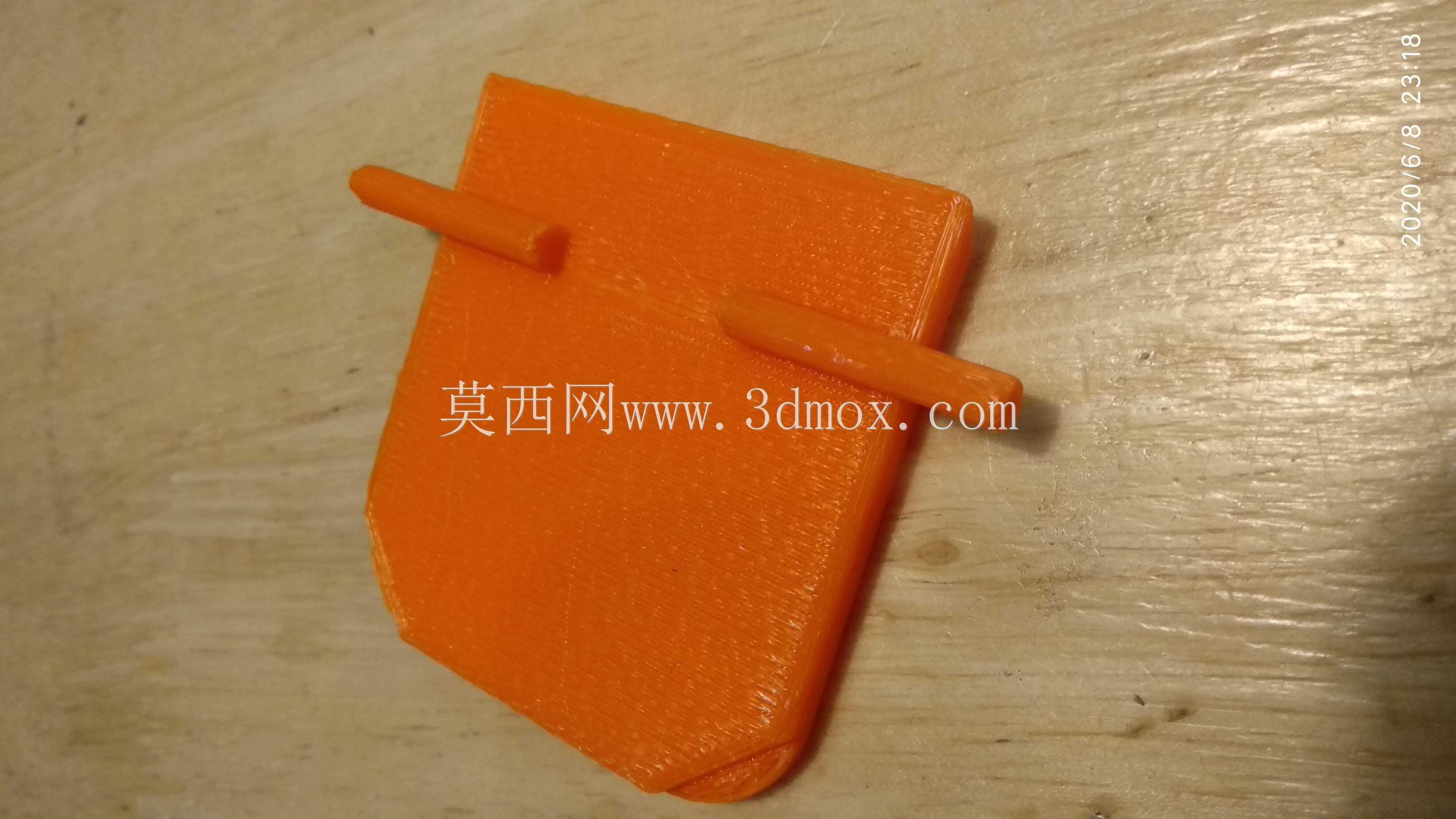

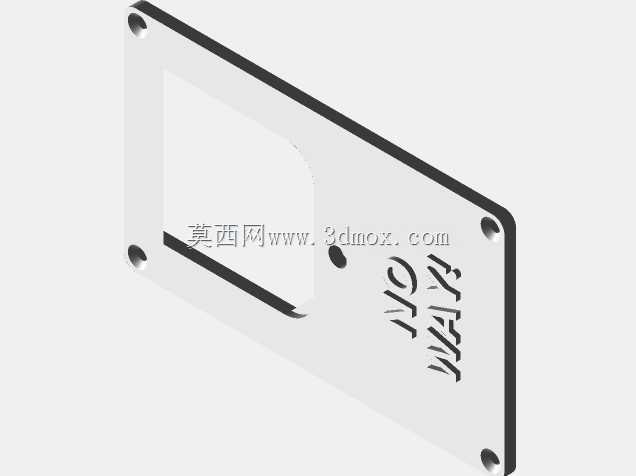

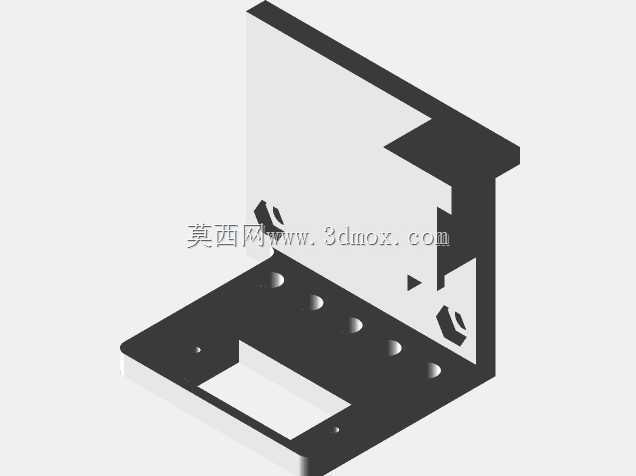

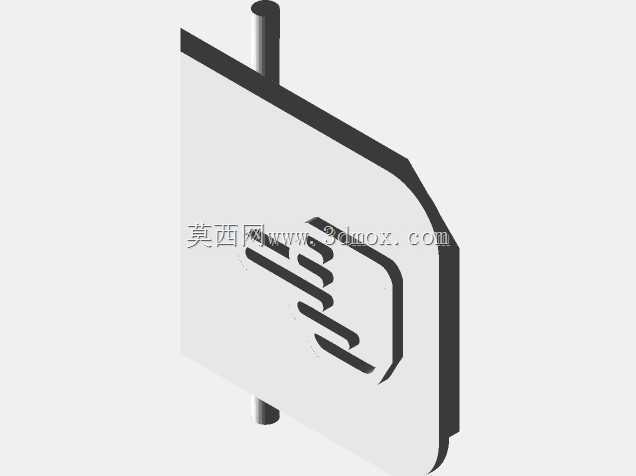

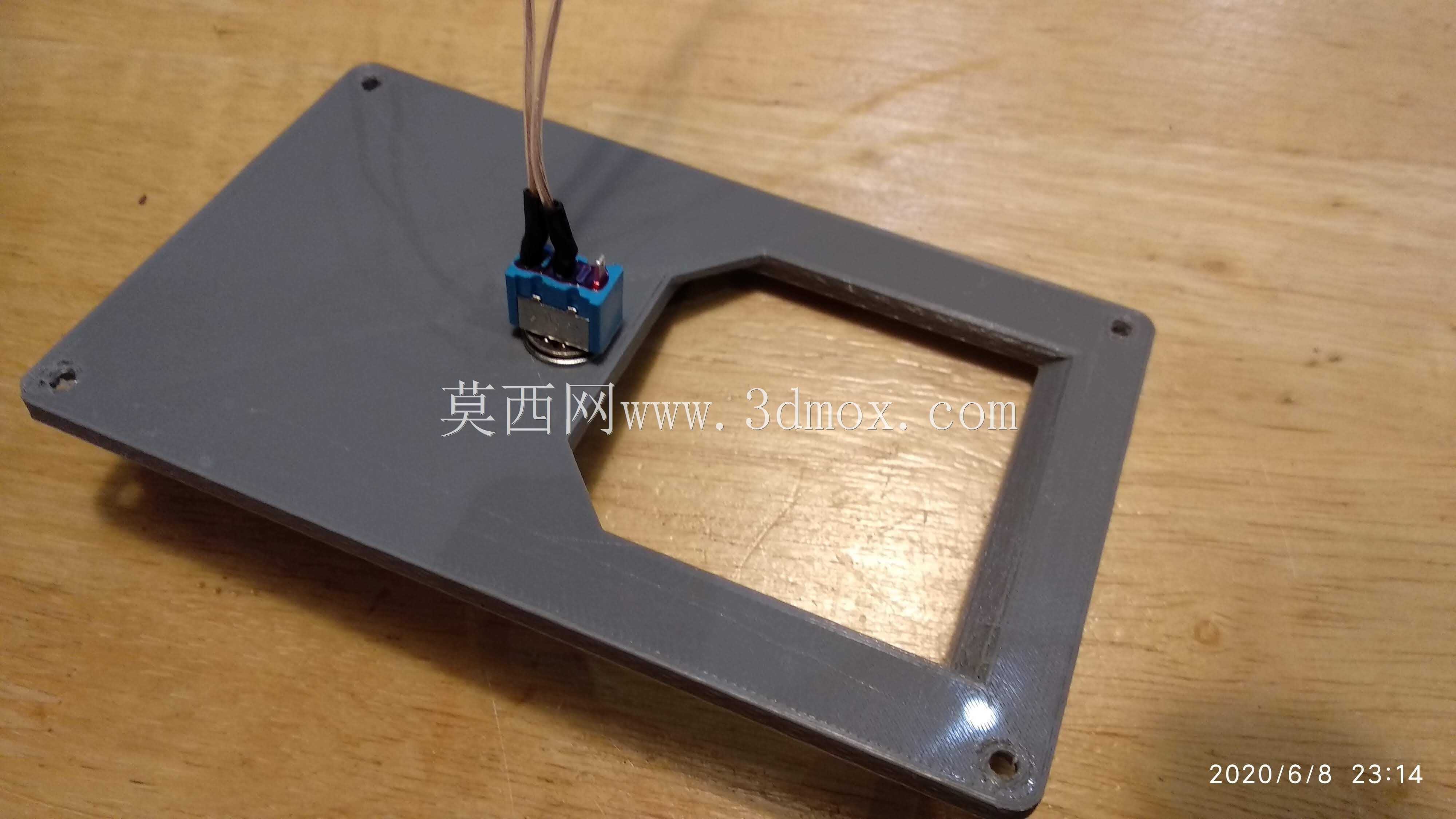

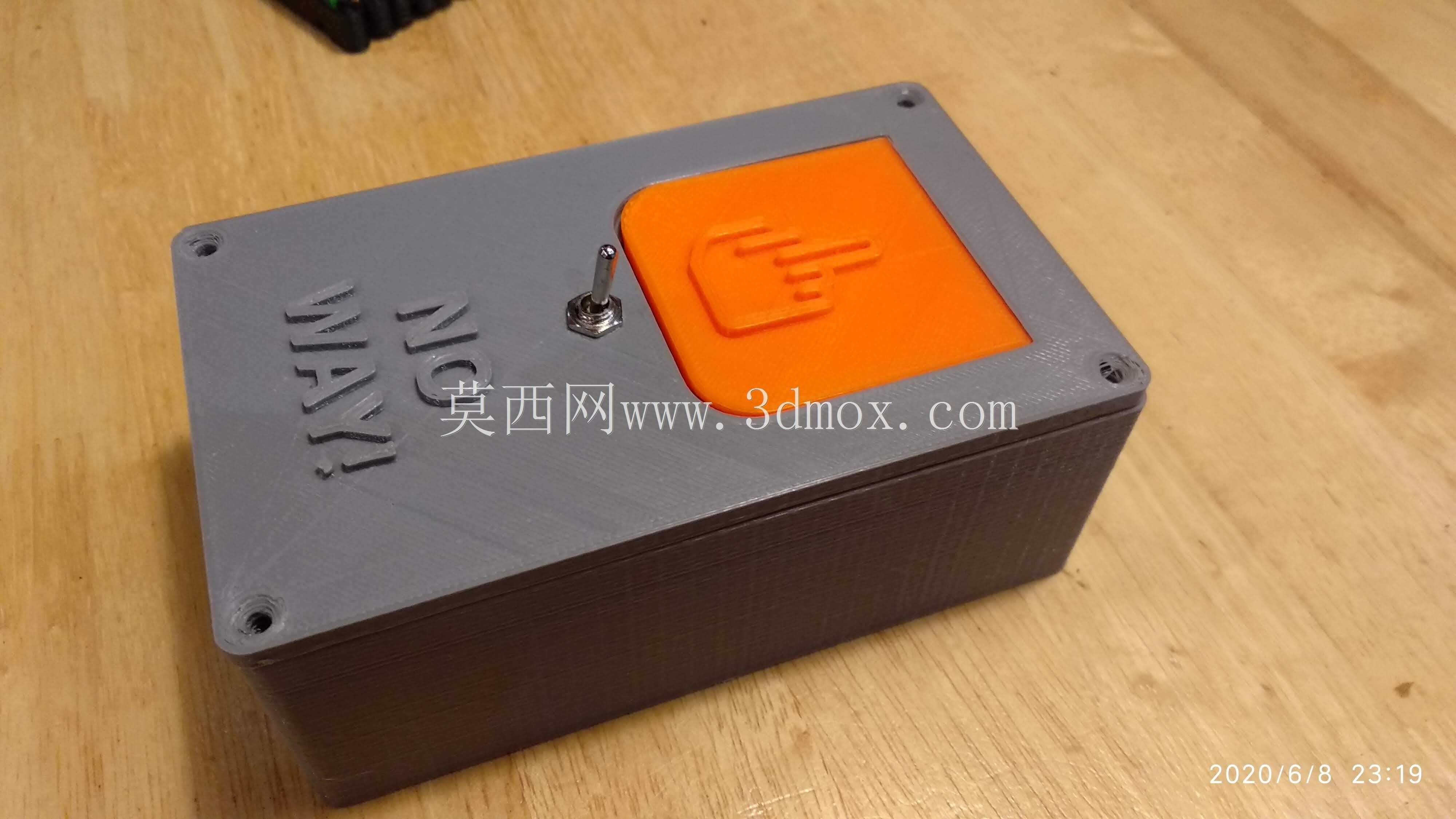

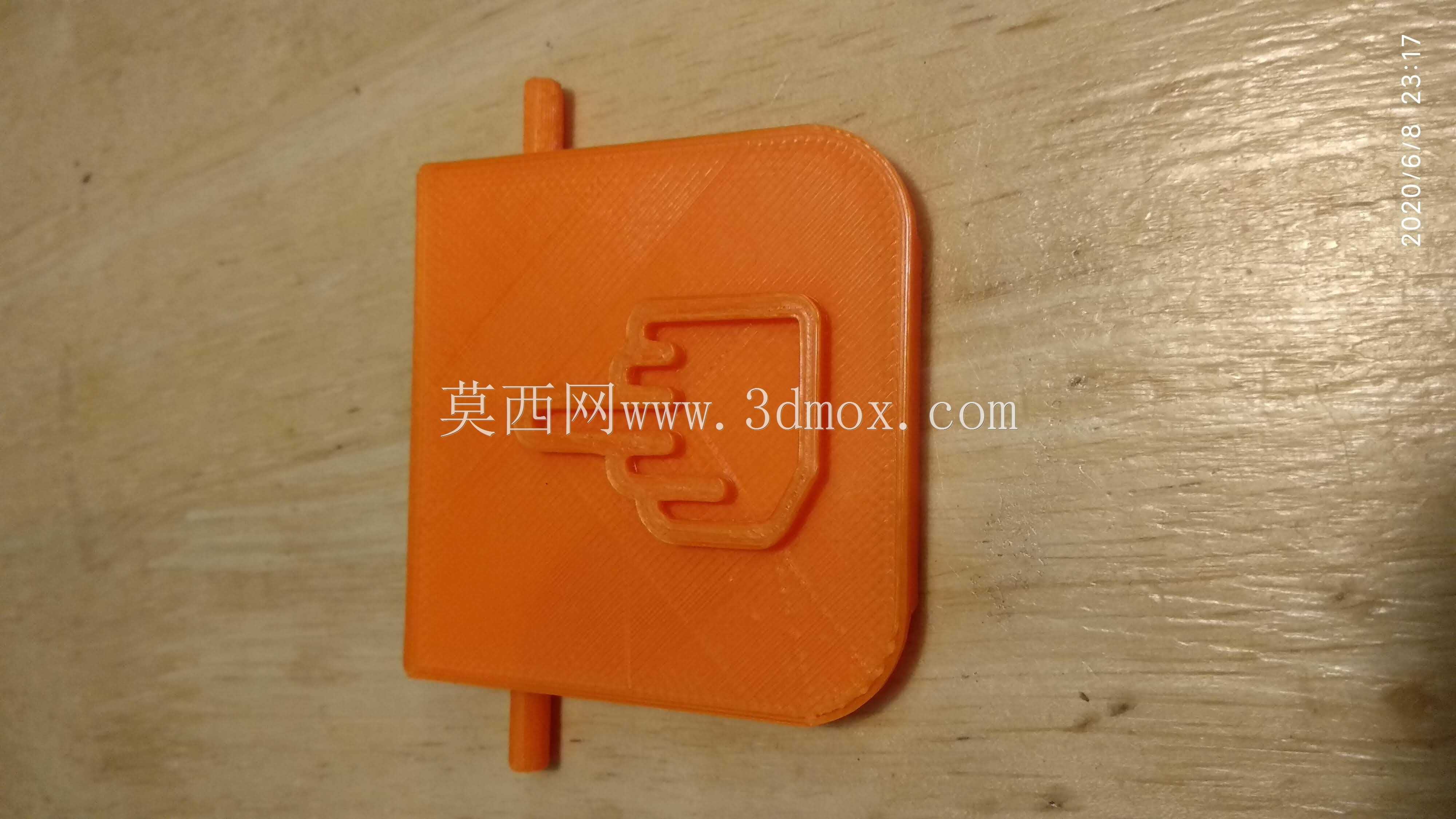

　　上盖通过4颗M310的螺丝与下盒主体锁紧固定，不需要额外设计卡扣结构，既降低了打印精度要求，也方便后期拆开调整内部接线、更换电池；拨杆位置预留了6mm直径的安装孔，可适配KNX1、ST302、MTS-1等常见的小型钮子开关，也可直接替换为其他带6mm安装轴的拨杆类零件，不需要修改孔位尺寸即可兼容多种配件。外形尺寸方面，整个盒体的长宽尺寸控制在100mm80mm区间，整体高度（含底部支撑脚）为45mm，可平稳放置在常规桌面、置物架上，不会占用过多空间；上盖表面的浮雕文字深度设置为0.8mm，打印时不需要额外支撑即可一次成型，橙色标识块采用嵌入式安装设计，与上盖的安装槽采用0.2mm的间隙配合，可直接通过胶水粘接或者过盈压装固定，

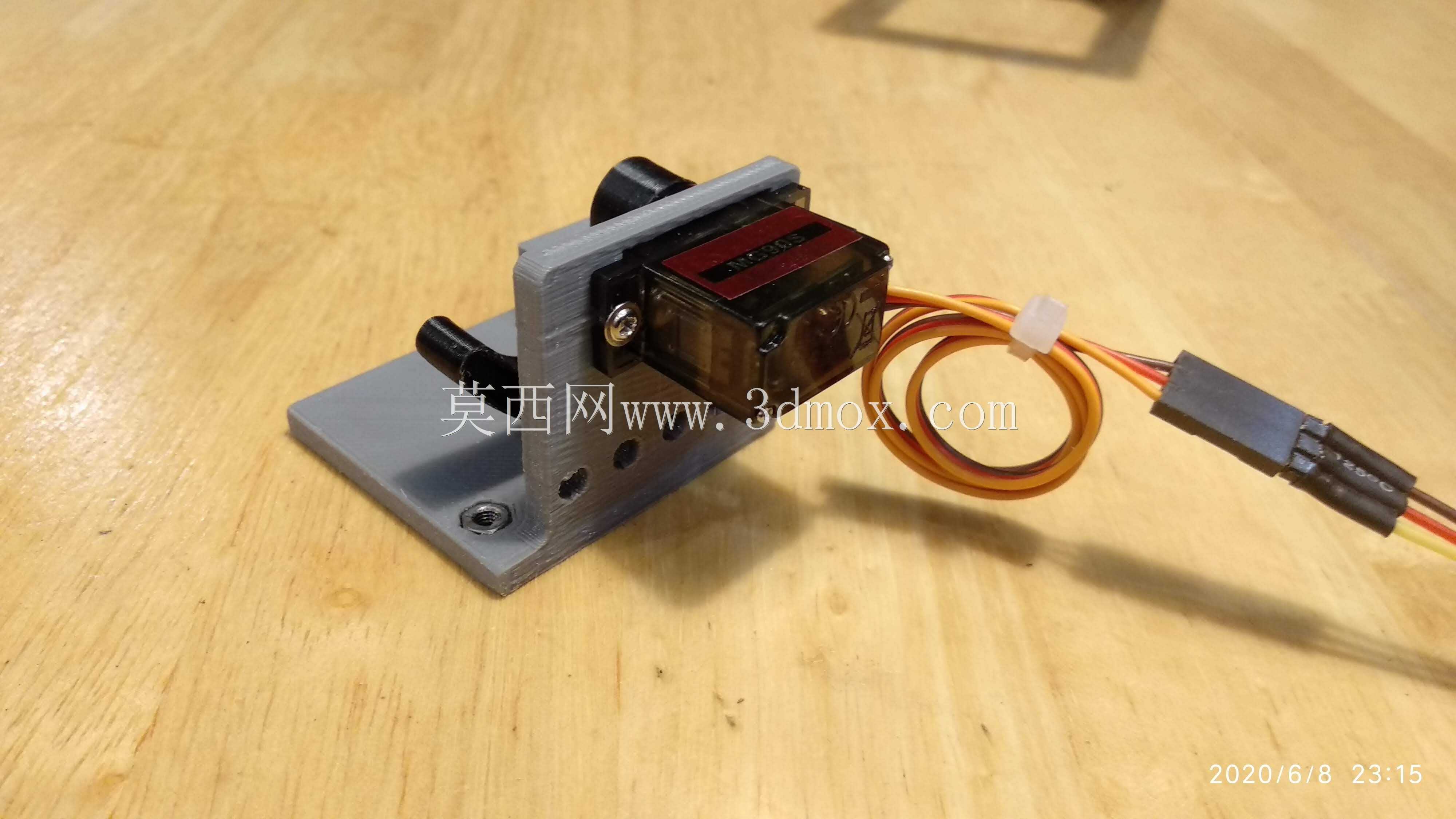

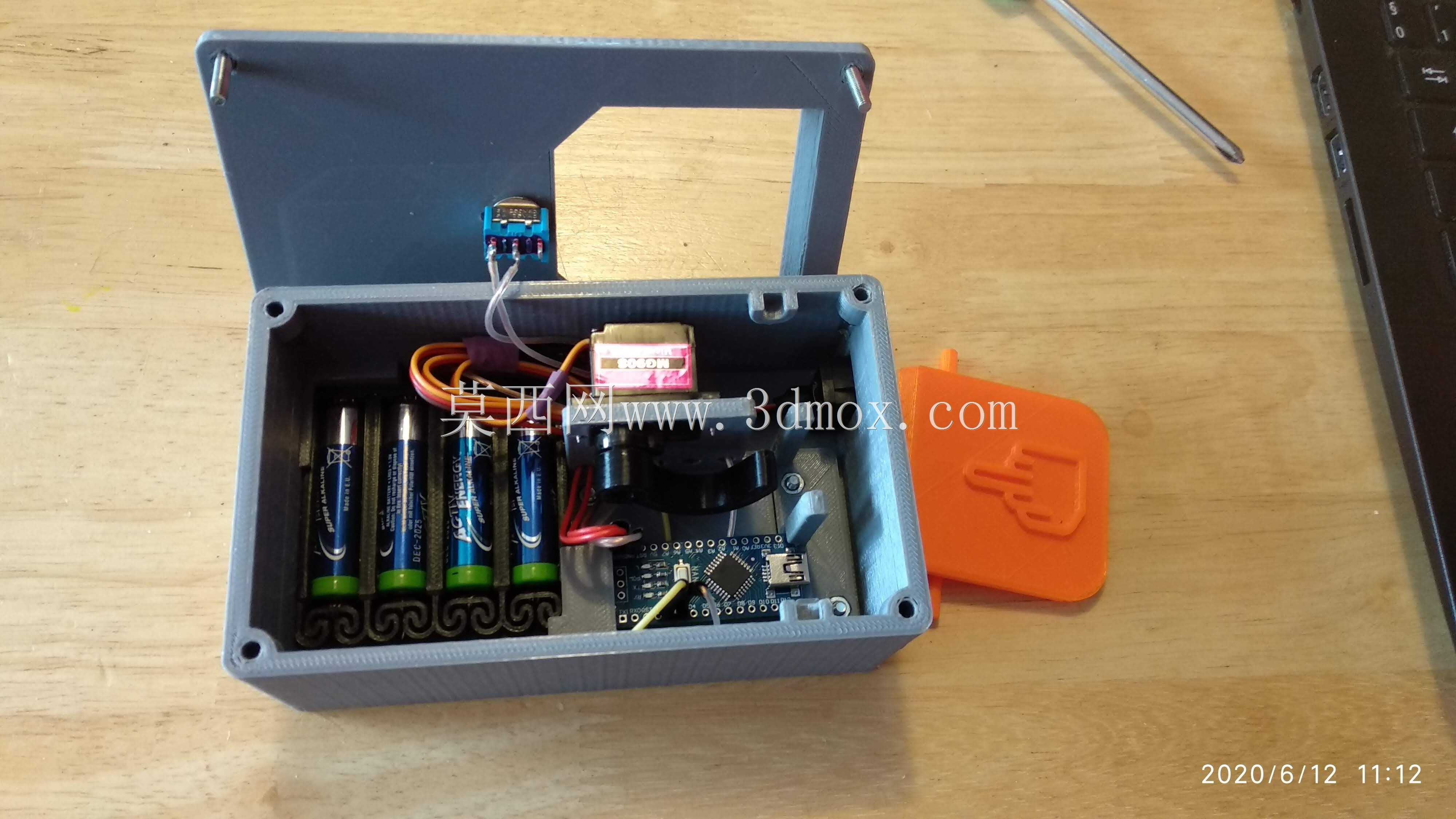

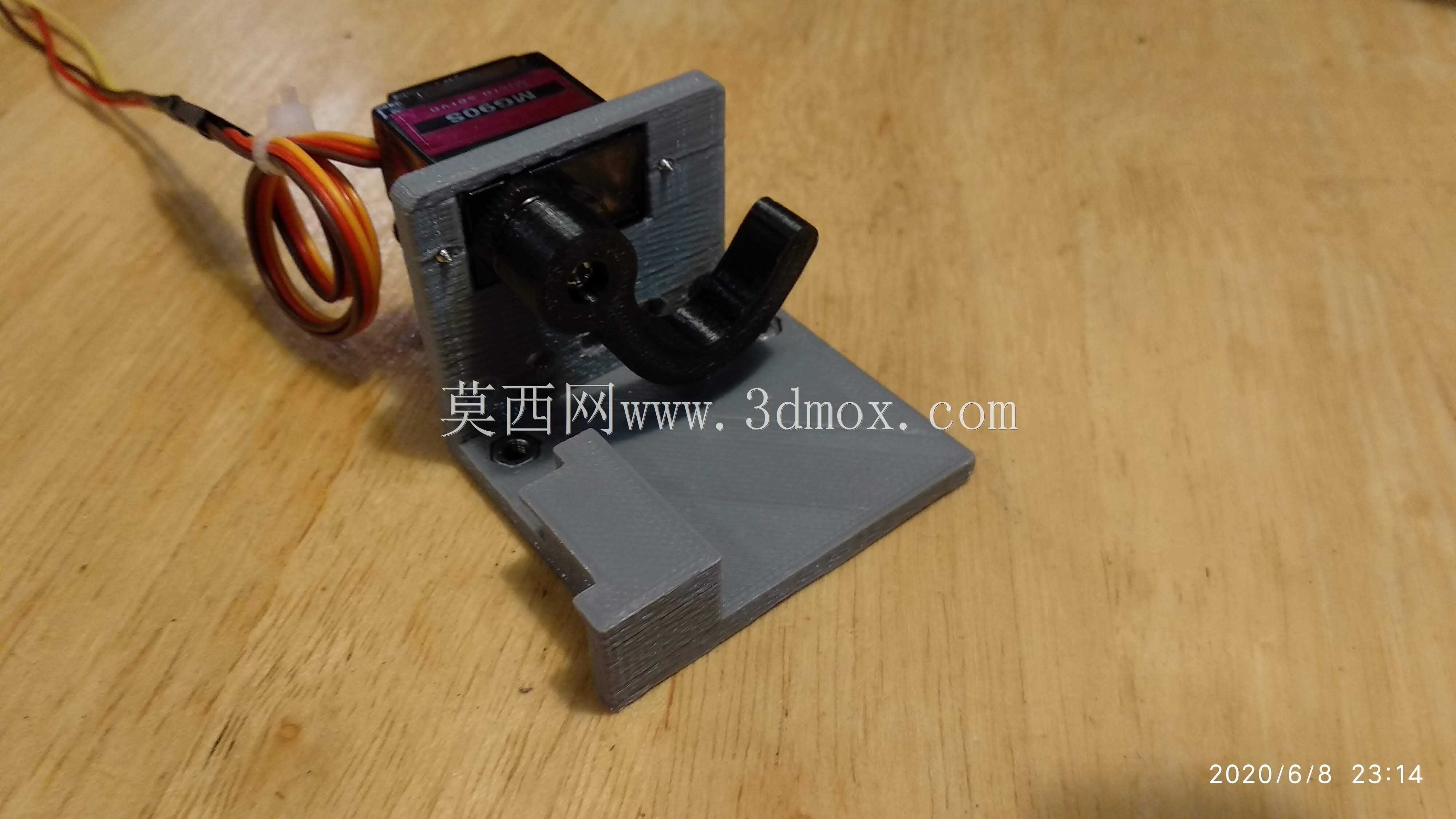

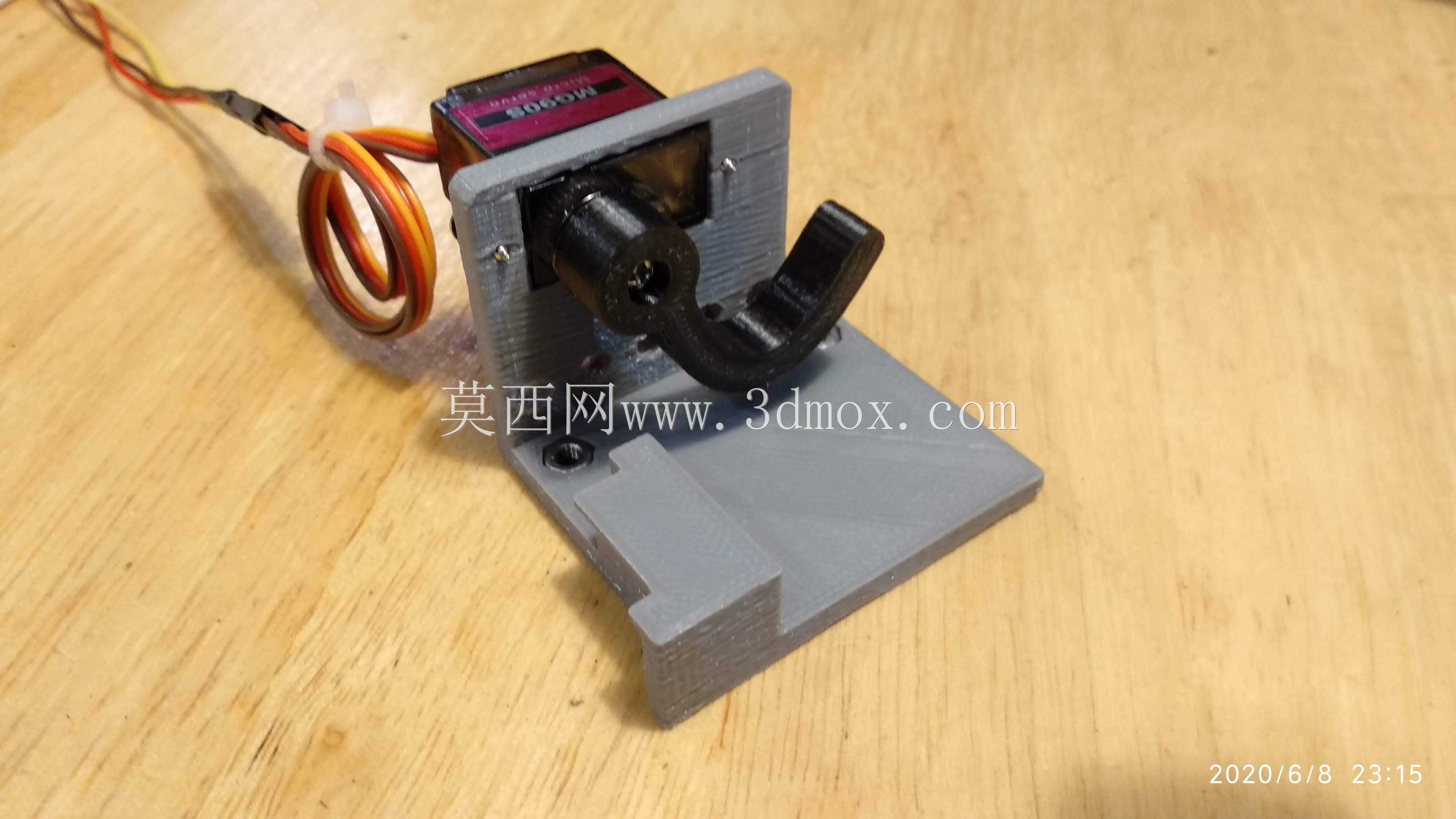

　　不需要额外的紧固件。从结构设计的细节考量，内部的控制板安装位预留了2mm的安装柱高度，可避免控制板背面焊点直接接触盒体底部造成短路，伺服安装位设计了定位卡槽，安装时不需要额外调整位置即可对准输出轴与拨杆的连接位，电池仓位置设计了压线卡扣，可固定电池引线避免晃动造成的接线松脱，所有走线位置都预留了足够的空间，不会出现线束挤压导致的装配干涉问题。这类无实际功能的互动盒体，本质上是嵌入式入门制作的标准化载体，不需要使用者从零开始设计外壳结构，只需要按照预留的安装位固定电子元件、完成简单接线即可实现完整的互动效果，对于刚接触Arduino编程、3D打印组装的新手来说，可大幅降低入门制作的门槛，也可在此结构基础上拓展更多功能，比如增加LED灯光模块、声音反馈模块，修改内部程序实现更多样的互动动作，也可根据使用需求调整盒体表面的标识图案、文字内容，适配不同的创意主题。
