BAITE USBasp/AVR-ISP编程器3D打印外壳

　　在嵌入式开发、单片机调试的日常作业场景里，AVR系列芯片的程序烧录是硬件开发、小批量样机试制环节中高频出现的操作，BAITE USBasp/AVR-ISP编程器作为入门级开发常用的烧录工具，原厂配套的外壳往往存在适配性差、易松动、按键操作遮挡等问题，不少开发者会选择自行设计适配的3D打印外壳来提升工具的使用体验与耐用性，本次的外壳设计就是针对该款编程器的实际使用痛点完成的结构适配方案。

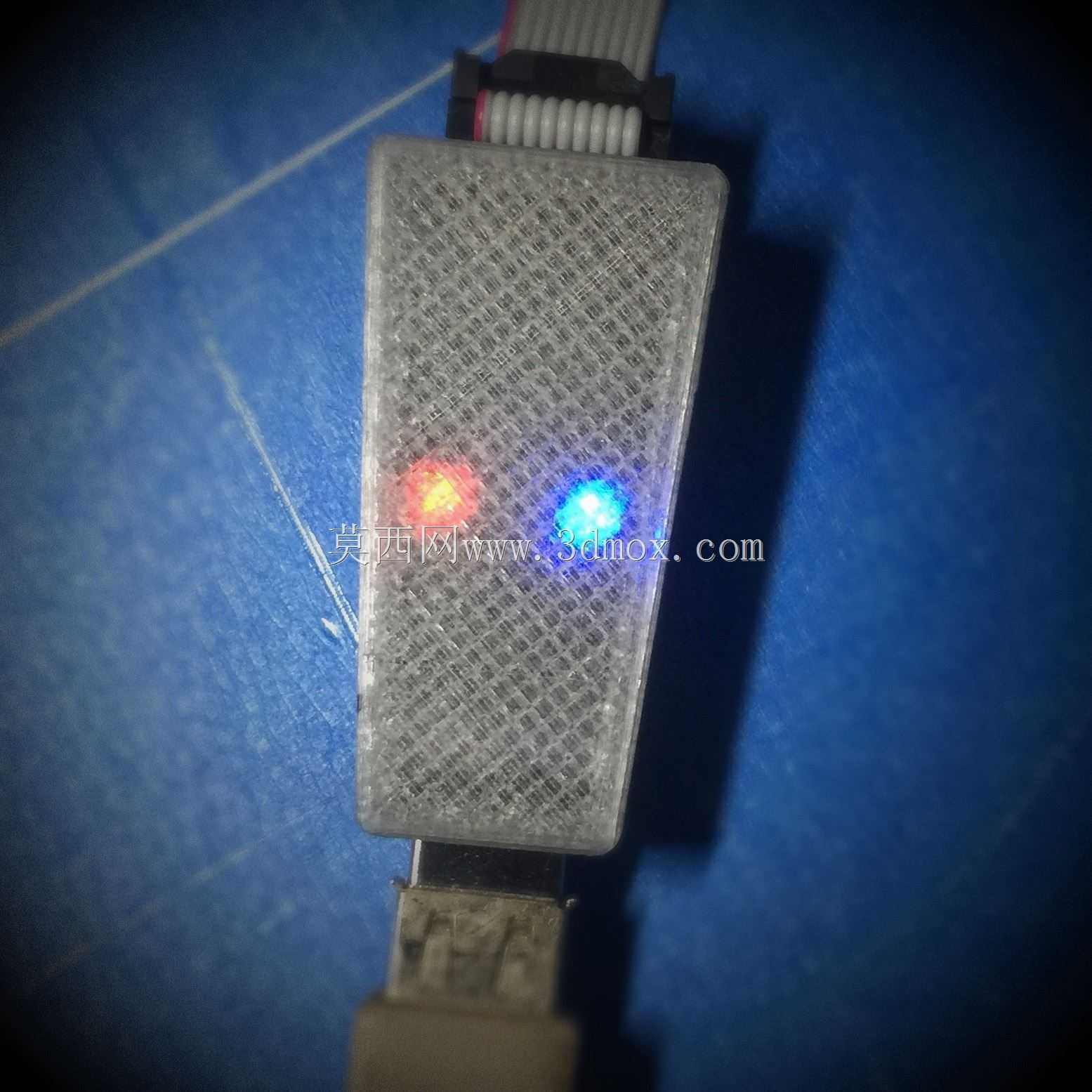

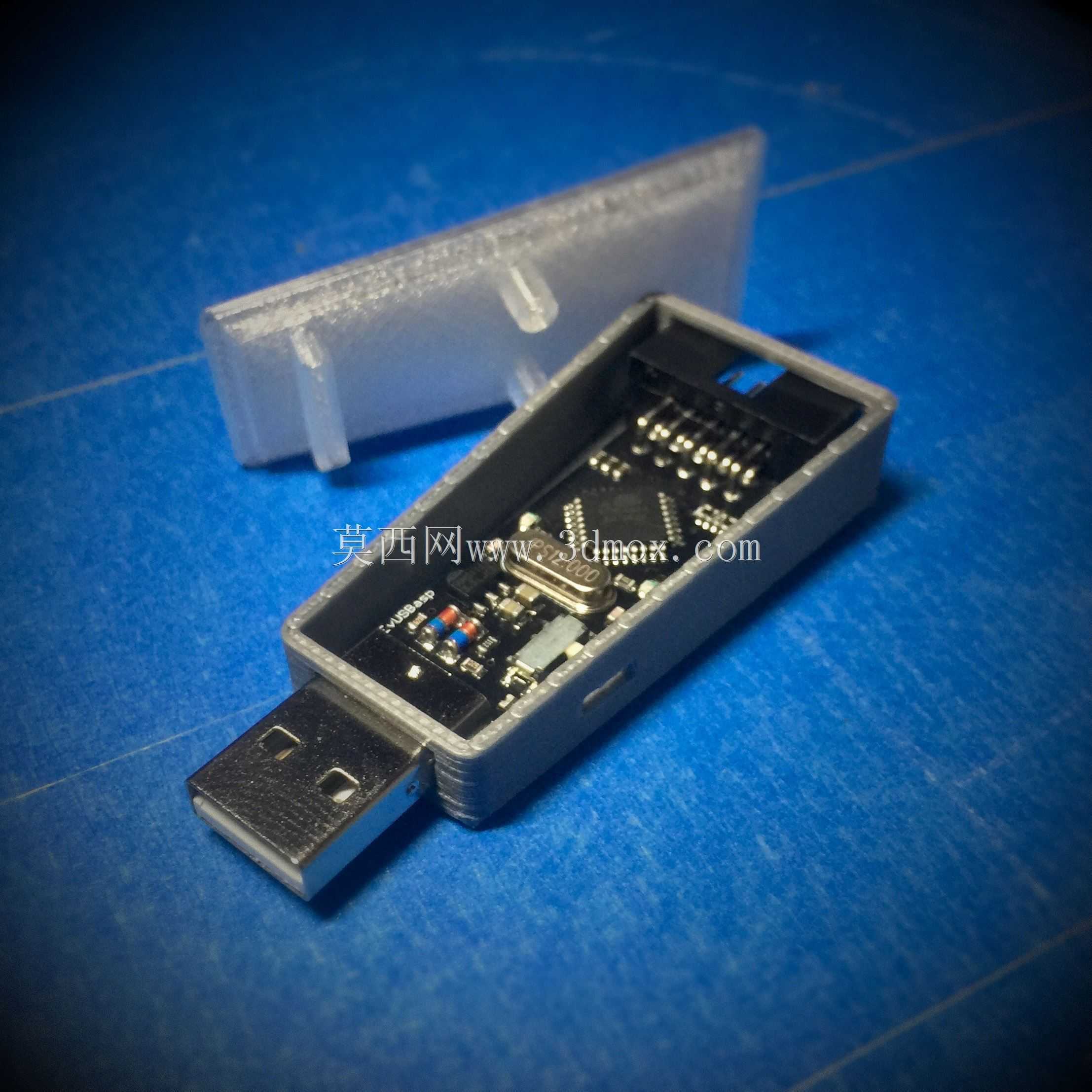

　　从实际使用的功能特性来看，这款外壳首先要满足编程器电路板的完全容纳需求，设计时先对编程器PCB的实际轮廓进行了1:1的尺寸测绘，确认PCB的长宽尺寸、USB公头的伸出长度、板载拨动开关的凸起高度、板载LED灯珠的位置与高度，所有内部限位筋的位置都对应PCB上的预留安装孔与元件避让区域，避免外壳装配后出现压件、卡板的问题。外壳分为上下两部分，上盖采用半透明打印材料，下壳采用不透明打印材料，这种材料搭配并非单纯为了外观效果：半透明上盖可以让板载的电源、通讯状态LED灯光线自然透出，无需额外在外壳上开设灯孔，既减少了打印后的后处理工序，也能避免开孔位置偏差导致的灯光漏光、显示不清晰问题；不透明下壳则可以提供更好的结构强度，日常放置、插拔USB接口时能承受更大的握持力，减少外壳开裂的风险。

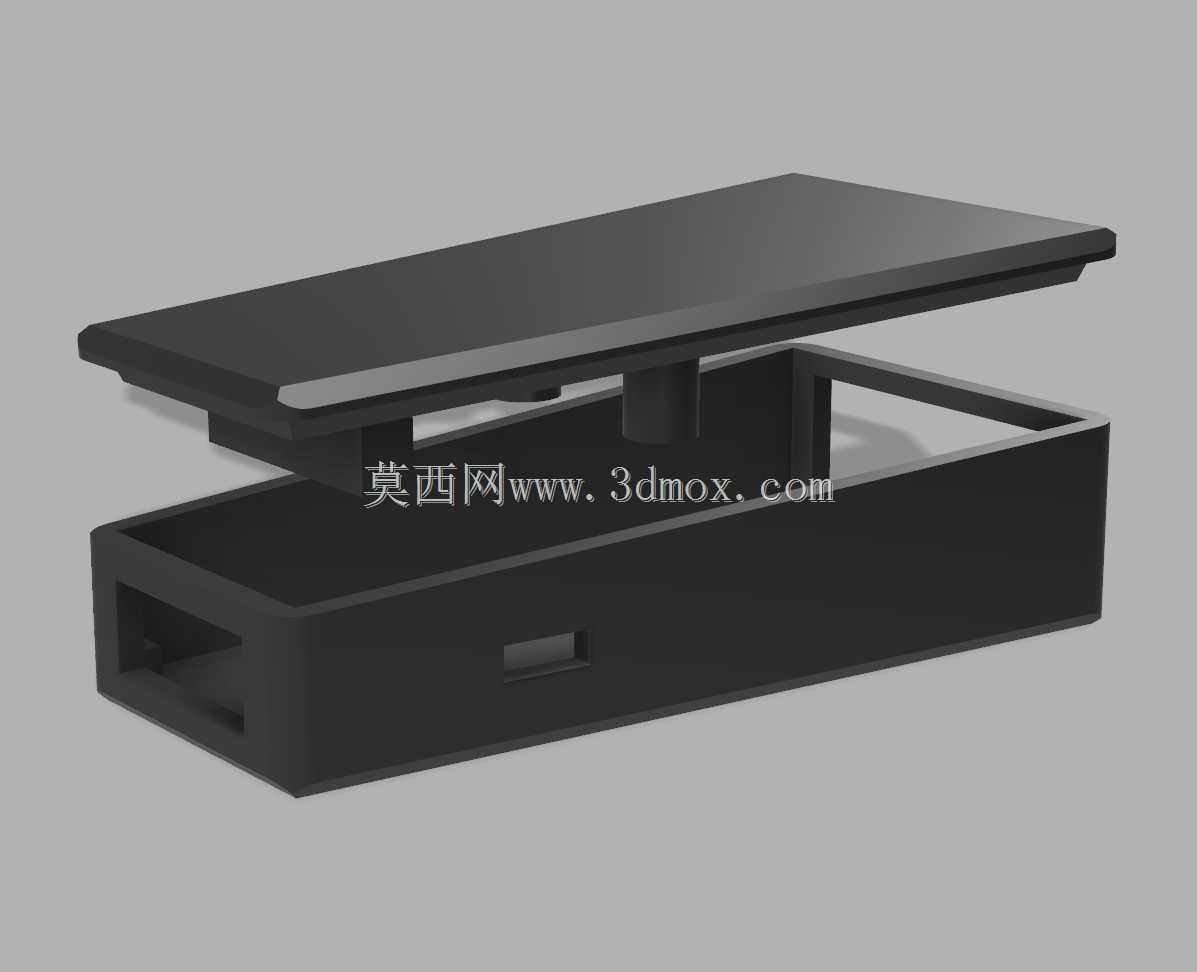

　　结构设计上，上下壳的扣合位置采用了嵌入式卡扣结构，没有额外使用螺丝固定，卡扣的扣合量控制在0.8mm，既保证装配后上下壳不会轻易松脱，也能在需要检修电路板时徒手拆开，不会因为卡扣过紧导致拆壳时断裂。针对板载的小拨动开关，外壳对应位置预留了精准的操作开口，开口尺寸刚好能容纳指尖拨动开关，同时不会让开关周围的电路板裸露在外，装配完成后不需要拆开外壳就能直接操作编程器的供电模式切换开关，完全满足日常使用的操作需求。USB公头的伸出位置做了阶梯式避让，外壳边缘与USB金属接头的根部保留0.3mm的间隙，既不会因为外壳公差导致USB接头插不到电脑USB接口里，也能避免接头根部长期受力出现焊盘脱焊的问题。

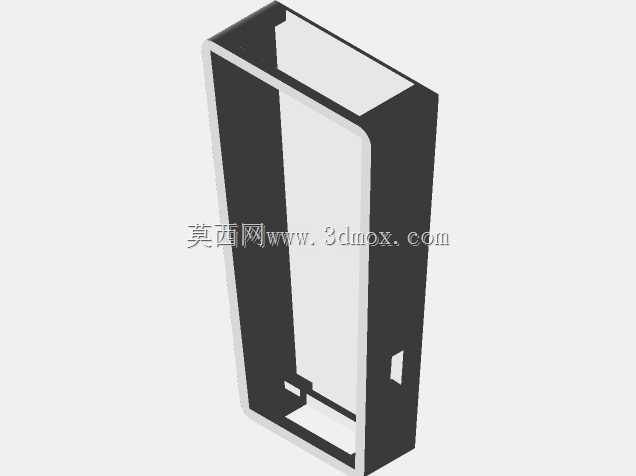

　　从安装边界的尺寸控制来看，整个外壳装配完成后的整体外轮廓比PCB单边大1.5mm，壁厚统一设置为1.2mm，这个壁厚参数适配绝大多数FDM3D打印机的打印精度，不需要添加支撑就能直接打印，打印完成后仅需去除少量打印毛刺就能直接装配，不需要额外的打磨、粘接工序。外壳的边角全部做了R1.5的圆角处理，日常握持插拔的时候不会有尖锐的棱角硌手，放在工具包里携带的时候也不会刮伤其他工具或者线材。内部的限位筋高度设置为2mm，刚好卡在PCB的边缘位置，装配后PCB不会在外壳内部出现晃动，插拔USB接口的时候电路板不会跟着受力，能有效提升编程器的使用寿命。

　　实际使用场景中，这款外壳适配的编程器多用于电子实验室日常开发、学生电子竞赛样机调试、小批量电子产品试制阶段的芯片烧录作业，外壳的防护作用可以避免编程器在频繁携带、插拔的过程中出现电路板元件磕碰掉落、USB接头虚焊的问题，半透明上盖的灯光透出设计也能让开发者在烧录程序时直观观察设备的通讯状态，不需要凑近查看板载灯珠，提升烧录作业的操作效率。设计过程中还特意考虑了不同3D打印材料的收缩率问题，所有配合尺寸都预留了0.2mm的公差余量，不管是使用PLA、ABS还是PETG材料打印，都能顺利完成装配，不会出现尺寸过紧装不上或者过松晃荡的问题。
