无人机挂载式精准变量播种执行机构

　　这套挂载式播种执行机构，主要适配多旋翼农用植保无人机的播撒作业场景，区别于传统地面播种设备受地形限制的问题，可在山地丘陵、碎片化农田、水稻育秧田等地面机械难以进入的区域完成作业，也可用于草原生态修复、退耕还林地块的草种、灌木种子播撒作业，作业效率是人工撒播的数十倍，同时能避免地面机械进地碾压造成的土壤板结、作物苗期损伤问题。

　　从实际作业用途来看，该机构核心是完成种子的定量存储、可控出料与均匀播撒，替代传统人工抛撒的不均匀问题，可根据飞行速度、作业高度实时调整出料速率，保证单位面积内的播种量符合农艺要求，减少种子浪费的同时避免漏播、重播问题。整套机构采用模块化挂载设计，可快速适配不同载荷量级的农用无人机挂载接口，无需对无人机机身结构做额外改装，地勤人员可在数分钟内完成机构的装拆与种子补加，适配跨区域转场作业的快速转场需求。

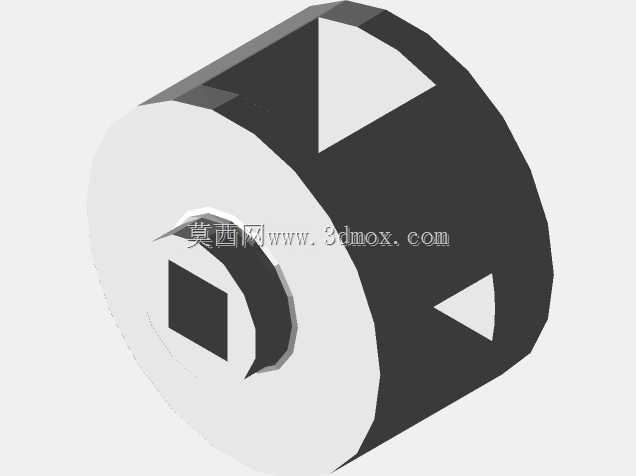

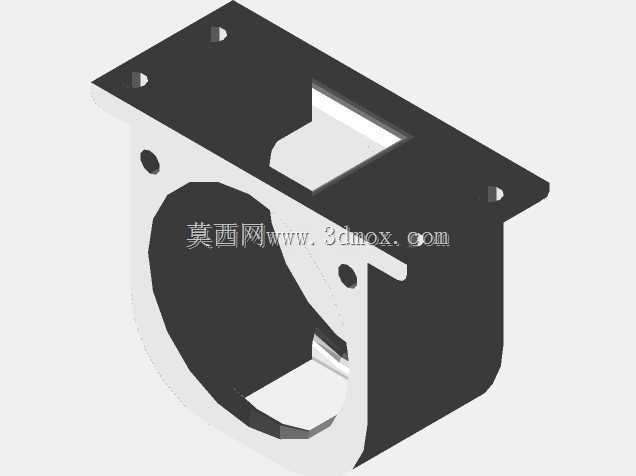

　　功能特性层面，该机构采用上置储料仓加下置定量出料单元的结构布局，储料仓上部为方形敞口设计，方便快速加注种子，仓壁做了顺滑过渡处理，避免带棱角的林木种子、草种在仓内起拱架桥，保证种子能够依靠重力顺畅流向出料口。下部出料单元采用舵机驱动的定量轮结构，配合弹簧预紧的堵料组件，在非作业状态下可完全封闭出料口，避免无人机爬升、转场过程中种子漏洒造成浪费；作业状态下定量轮随舵机按设定转速转动，每个轮槽携带固定体积的种子转动至出料口位置落下，配合下方的导流结构可将种子均匀分散到一定幅宽的地面范围内，播撒幅宽可通过调整导流片角度适配不同飞行高度的作业需求。

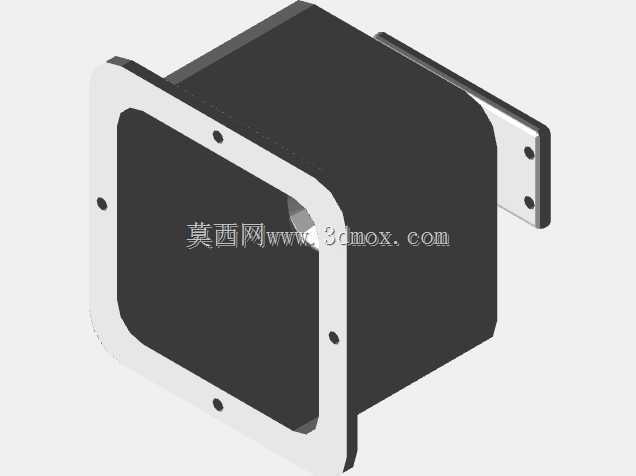

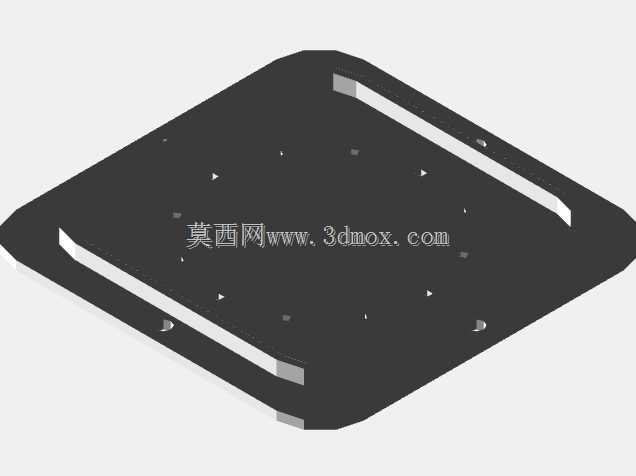

　　设计思路上，整套结构优先考虑轻量化需求，储料仓主体采用薄壁结构设计，在保证结构强度的前提下尽可能降低自身重量，提升无人机的有效载荷占比，增加单次作业的载种量，减少往返补料的空飞时间。安装接口设置在储料仓顶部的法兰边位置，均布的安装孔位可适配市面上主流农用无人机的挂载横梁间距，安装孔位旁设置了定位凸台，可快速对齐安装位置，避免挂载后机构出现重心偏移影响无人机飞行稳定性。下部出料单元与储料仓采用快拆结构连接，清理残种、更换不同规格定量轮时无需工具即可完成拆分，方便在更换不同粒径种子（如油菜籽、小麦、草种、树种）时快速调整出料定量规格，适配不同作物的播种量要求。

　　外形尺寸与安装边界方面，储料仓主体的方形轮廓尺寸控制在常规无人机起落架的内部容纳空间内，挂载后不会超出无人机的机身横向、纵向边界，避免飞行过程中机构与障碍物发生剐蹭；机构整体高度控制在不遮挡无人机下方避障传感器、播撒雷达的探测范围的区间内，保证无人机仿地飞行、避障功能的正常运行。出料口的最低位置距离无人机起落架底部留有足够的安全距离，避免作业过程中扬起的灰尘、种子碎屑被吸入无人机动力电机，同时也防止降落时机构与地面发生磕碰。整套机构的重心设计在挂载接口的中心正下方，挂载后不会改变无人机的整体重心位置，无需额外调整无人机的飞控重心参数，降低挂载调试的工作量。

　　细节结构上，出料单元的转动配合部位采用了自润滑轴承设计，无需频繁加注润滑脂即可适应田间多尘的作业环境，弹簧预紧的堵料结构可在种子中混入少量碎屑时仍保持可靠的密封性能，不会出现漏种问题；储料仓侧壁设置了透明观察窗，地面操作人员可在无人机降落前直观观察剩余种量，提前安排补料计划。所有外露的结构件均做了圆角处理，避免装拆过程中划伤操作人员，同时也减少飞行过程中的风阻，降低无人机的动力损耗。
