小型螺杆式物料挤出输送装置结构

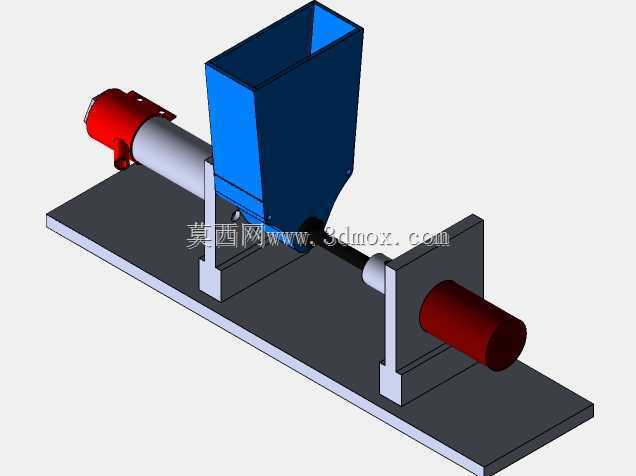

　　该装置核心采用单螺杆水平输送挤出结构，整体搭载于一体化钢制安装底板之上，进料段上方设置上宽下窄的梯形截面料斗，料斗下部与螺杆输送腔体密封衔接，可承接颗粒状、粉状的待加工物料，依靠物料自重落入螺杆螺槽间隙内。螺杆两端通过带座轴承固定在底板的立式支撑座上，一端连接驱动端的动力输入部件，可外接减速电机输出扭矩，带动螺杆在腔体内匀速转动，通过螺棱的轴向推力将物料从进料端持续向出料端推送，推送过程中可根据工艺需求配套加热、混炼模块，实现物料的塑化、均化后从末端出料口定量挤出，可适配小型实验线、小批量生产场景下的聚合物加工、食品原料挤出、改性物料混炼输出等工况。

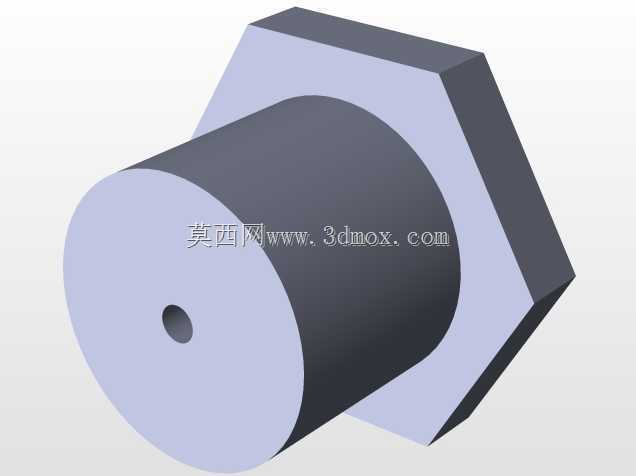

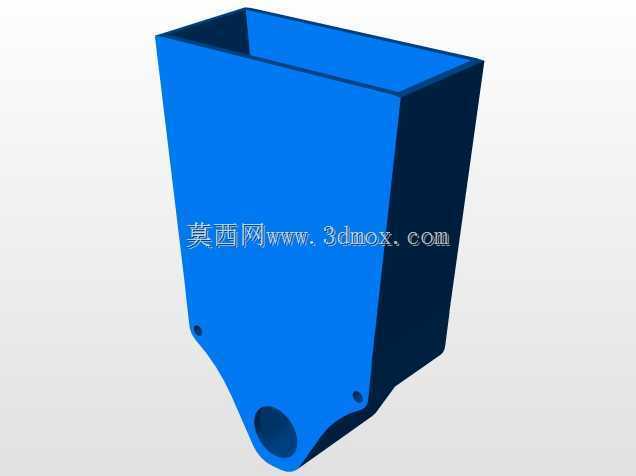

　　从结构设计逻辑来看，整体采用卧式同轴布局，螺杆轴线与安装底板平面保持平行，两端支撑座的安装孔位采用同轴度公差约束，避免螺杆转动过程中出现扫膛、卡滞问题；料斗与输送腔体的连接法兰预留密封槽，可加装密封垫片防止粉状物料泄漏，同时料斗的倾斜侧壁角度设置大于物料的自然安息角，避免物料在斗内架桥、堵料，保证进料连续性。驱动端的连接轴采用键连接结构，可适配不同规格的联轴器，匹配不同转速、扭矩的动力源，无需改动主体结构即可调整输送挤出的产量参数。

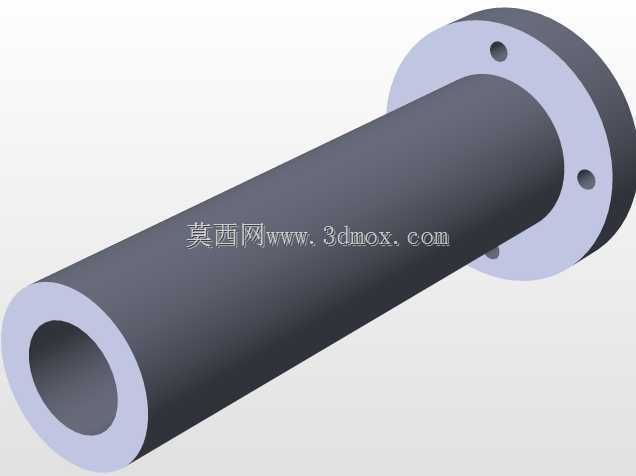

　　安装边界层面，整体底板为矩形平板结构，四周预留沉头安装孔，可直接固定在生产线机架或者操作平台上，安装时仅需保证底板平面的水平度即可满足螺杆的运行同轴度要求，无需复杂的现场调试找正。料斗顶部为敞开式进料口，可对接上游的自动上料机、人工投料工位，进料口的尺寸可适配常规的上料管路出料端，无需额外做变径转接。末端出料口为标准圆柱接口，可对接后续的成型模头、冷却水槽、切粒设备等下游工序单元，接口尺寸可根据实际产线需求做适配调整，整体结构的模块化程度较高，易损件仅为螺杆与腔体衬套，后期维护时仅需拆卸两端支撑座即可抽出螺杆进行清理或者更换，无需拆解整体料斗与机架结构，可大幅缩短设备维护的停机时间。

　　在实际应用场景中，该类小型挤出结构既可以作为独立的实验设备用于物料配方研发阶段的小批量挤出试验，也可以作为大型生产线的辅助喂料、侧挤出单元，用于色母粒、助剂等辅料的定量添加挤出，相比大型工业挤出设备，该结构占地空间小，动力需求低，拆装清理便捷，适合多品种小批量的生产场景，同时结构中没有复杂的油路、冷却回路，日常维护仅需定期检查轴承润滑状态、螺杆磨损情况即可，对操作人员的设备维护能力要求较低。设计过程中对螺杆的长径比做了适配性优化，针对常规的通用塑料、粉状食品原料的输送需求，选择合适的螺棱深度与螺距参数，保证物料输送过程中的压力稳定，避免出现出料脉动、物料返料等问题，支撑座的高度设置预留了足够的出料口操作空间，方便操作人员对接后续工装或者清理出料口的残留物料。
